FPC连接器 0.5间距-30PIN前插后翻（前插后压卧式2代）H1.2贴片编带 KH-FPC0.5-H1.2SMT-30P-QCHF

首页产品分类数据信号连接器 FPC/FFC连接器 FPC连接器

KH-FPC0.5-H1.2SMT-30P-QCHF

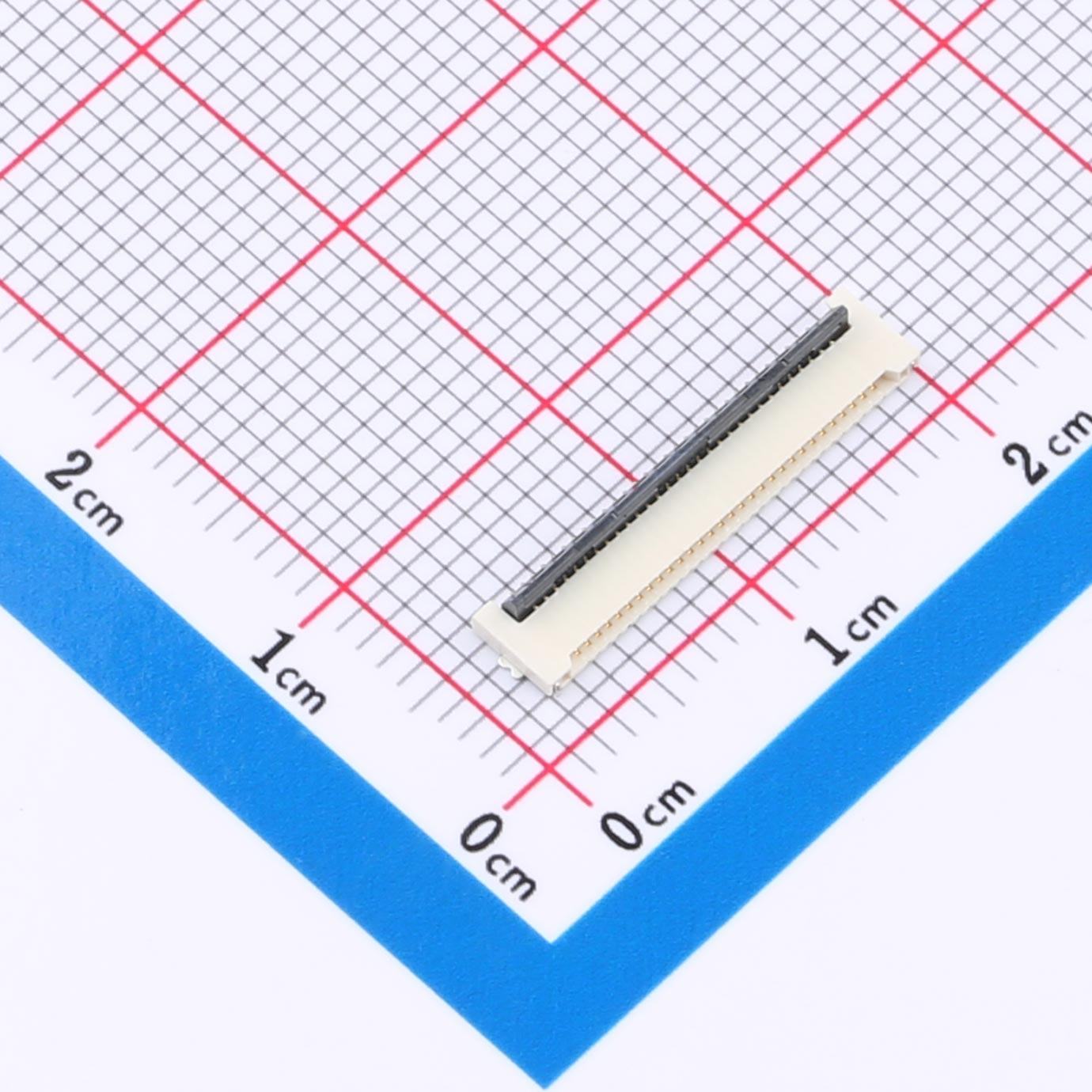

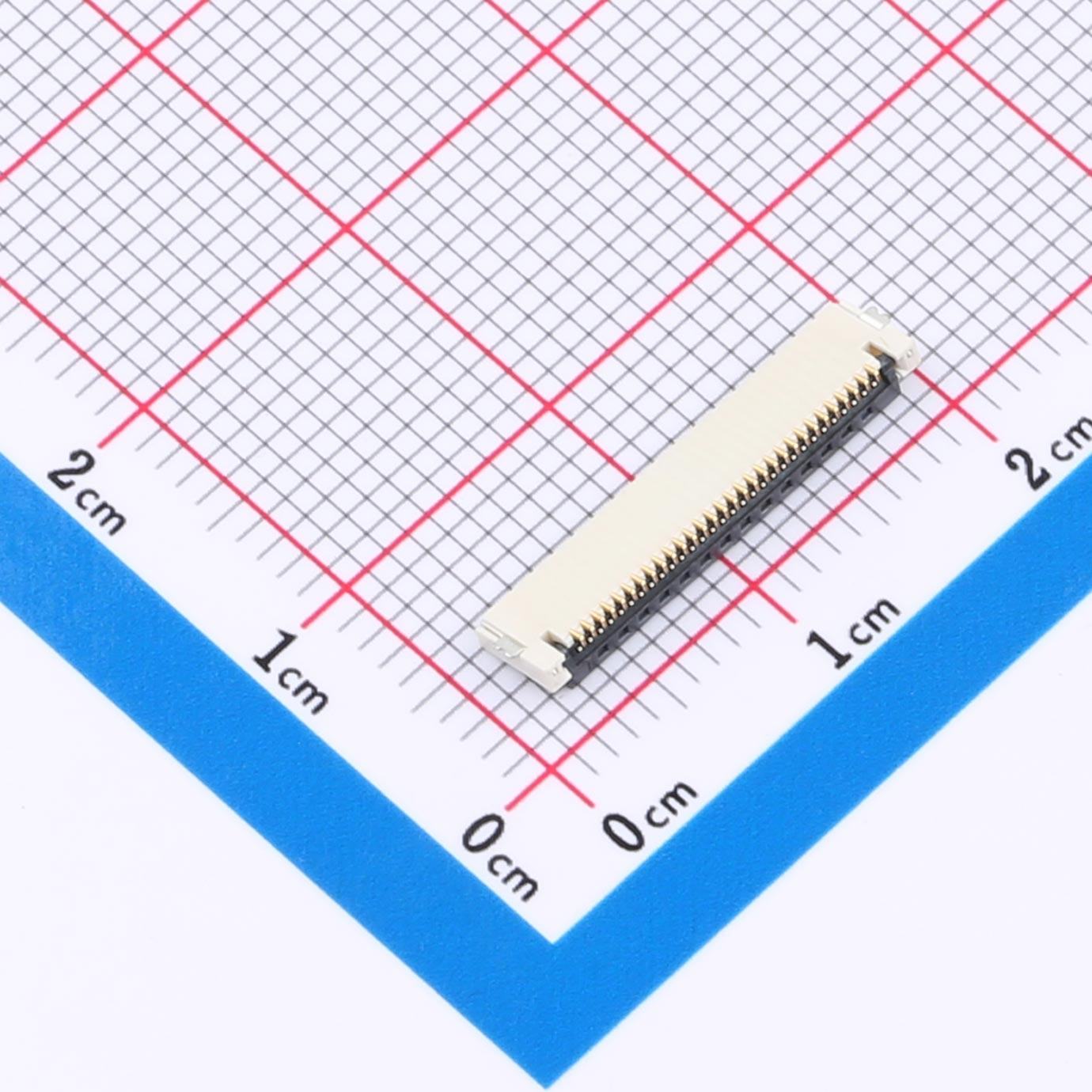

KH-FPC0.5-H1.2SMT-30P-QCHF 是 Kinghelm（金航标）推出的一款FPC柔性电路板连接器，采用0.5mm间距、30Pin设计，支持双侧触点及上下接触结构。产品采用翻盖式（前插后翻）锁定方式，结合卧贴SMT安装工艺，板上高度仅1.2mm，具有结构紧凑、连接稳定、安装方便等特点，适用于高密度、小型化电子设备中的FPC与PCB信号连接。

品牌名称：Kinghelm(金航标)

商品型号：KH-FPC0.5-H1.2SMT-30P-QCHF

商品封装：SMD,P=0.5mm,卧贴

包装方式：编带

下载数据手册在线咨询

产品详情产品文档技术支持

名称

0.5mm间距FPC翻盖式连接器 KH-FPC0.5-H1.2SMT-30P-QCHF

概述

KH-FPC0.5-H1.2SMT-30P-QCHF 是 Kinghelm（金航标）推出的一款FPC柔性电路板连接器，采用0.5mm间距、30Pin设计，支持双侧触点及上下接触结构。产品采用翻盖式（前插后翻）锁定方式，结合卧贴SMT安装工艺，板上高度仅1.2mm，具有结构紧凑、连接稳定、安装方便等特点，适用于高密度、小型化电子设备中的FPC与PCB信号连接。

特性

0.5mm间距FPC连接器设计
30Pin触点数量，支持多路信号传输
翻盖式（前插后翻）锁定结构，操作简单可靠
双侧触点设计，支持上下接触方式
卧贴式SMT安装方式，适合自动化贴装生产
板上高度：1.2mm，满足轻薄化设计需求
工作温度范围：-25℃~+85℃
额定电压：50V

优势

30Pin多触点设计，可满足复杂电路连接需求
低高度结构，有效减少设备内部空间占用
翻盖式锁定机构，提高FPC固定可靠性
双侧触点结构，提升连接稳定性和信号传输能力
0.5mm精细间距，适合高密度PCB布板
支持SMT生产工艺，提高装配效率和一致性

应用

智能手机及平板设备
智能穿戴设备
显示模组连接
摄像头模组
便携式电子产品
医疗电子设备
工业控制设备内部连接

注意

安装FPC排线时需确认插入方向及定位方式，避免连接错误
操作翻盖锁扣时应避免过度用力，防止结构损坏
SMT焊接时需按照推荐工艺参数进行操作
使用前需确认FPC规格、厚度及触点数量与连接器匹配
避免超过额定电压和工作温度范围使用

总结

KH-FPC0.5-H1.2SMT-30P-QCHF 是一款0.5mm间距、30Pin翻盖式FPC连接器，采用卧贴SMT安装方式和1.2mm低高度设计，具备高密度连接、节省空间、稳定可靠等特点。产品适用于智能终端、显示模组及精密电子设备，为FPC柔性线路与PCB之间提供高效可靠的连接方案。
