在电子设备不断向小型化、集成化发展的今天，连接器作为电路系统中不可缺少的基础元件，其结构设计、安装方式以及电气性能都会直接影响设备整体的稳定性与可靠性。尤其是在空间有限的电路板应用中，小间距、高集成度的排针排母能够有效节省PCB空间，同时满足稳定的信号及电源连接需求。 Kinghelm金航标KH-2FH90-2X2P-H6.35产品图 一、产品概述 Kinghelm金航标推出的 KH-2FH90-2X2P-H6.35 是一款2×2P双排2mm间距弯插排母，采用紧凑型结构设计，在有限空间内实现可靠的板端连接。产品采用弯插安装方式，方孔结构，塑高为4mm，额定电流达到1.5A，工作温度范围为-40℃~+105℃，适用于各类需要小间距连接及弯插安装的电子设备。 二、产品参数一览 品牌名称：Kinghelm金航标 商品型号：KH-2FH90-2X2P-H6.35 商品封装：弯插，P=2mm 插孔结构：2×2P 端子间距：2mm 行距：2mm 孔型：方孔 安装方式：弯插 排数：双排 额定电流：1.5A 塑高：4mm 工作温度：-40℃~+105℃ 包装方式：盒装 从上述参数可以看出，KH-2FH90-2X2P-H6.35在尺寸、安装方式以及电气性能方面均针对紧凑型电子设备的连接需求进行了设计。2mm端子间距和双排结构能够在有限PCB空间内实现较高的连接密度，而弯插形式则进一步提升了产品在不同电路板布局中的适应性。 三、2×2P双排设计，兼顾连接密度与安装空间 KH-2FH90-2X2P-H6.35采用 2×2P插孔结构，为双排设计，针脚排列更加紧凑。端子间距和行距均为2mm，相比传统较大间距的排母产品，可以在相同PCB区域内实现更高的连接密度，对于空间较为紧凑的控制板、模块板以及消费电子设备等具有较好的适用性。双排结构不仅可以满足多触点连接需求，也能够进一步提高PCB布线空间的利用率。对于需要在有限板面上布置多个连接器的应用场景来说，这种小型化设计能够为整体电路布局提供更多空间。 四、弯插结构设计，提升PCB布局灵活性 从安装方式来看，KH-2FH90-2X2P-H6.35采用 90°弯插结构。与常见的直插排母相比，弯插结构可以改变连接器的出线方向，使连接后的线缆或配套插接件能够沿PCB水平方向进行布置。这种设计尤其适用于PCB空间受到高度限制，或者需要实现侧向连接的设备。通过合理利用水平方向空间，可以避免连接器及配套插接件在垂直方向占用过多空间，有利于设备内部结构进行更加紧凑的设计。同时，弯插结构也能够让工程师在PCB布局阶段拥有更多选择，在满足电气连接要求的同时，更方便地兼顾结构设计与装配需求。 五、2mm间距与方孔结构，满足稳定插接需求 该产品采用 2mm间距、方孔结构，能够与相匹配的排针等连接器进行插接使用。2mm小间距设计可以有效减少连接器在PCB上的占用面积，而方孔结构则能够形成稳定的接触关系，在与匹配产品正常配套使用的情况下，满足设备对于可靠电气连接的需求。对于电子产品而言，连接器虽然属于体积较小的元器件，但其长期工作稳定性对于整个系统仍具有重要意义。特别是在需要进行多次插拔或长期运行的设备中，合理选择匹配的连接器产品，可以减少连接异常等问题对设备运行造成的影响。 六、4mm塑高设计，适应不同PCB应用场景 KH-2FH90-2X2P-H6.35的 塑高为4mm。塑胶主体高度是连接器结构尺寸中的重要参数之一，在实际产品设计过程中，需要结合PCB厚度、周边器件高度以及外壳结构进行综合考虑。4mm塑高设计在满足产品结构需求的同时，也能够保持相对紧凑的外形尺寸。对于空间有限的电子设备而言，小型化的连接器结构能够更好地适应高密度元器件布局，为PCB设计留下更多可利用空间。 七、额定电流1.5A，满足多种连接需求 在电气性能方面，该型号产品的 额定电流为1.5A。在符合产品设计规范和使用条件的情况下，可用于相应的信号连接及低功率电源连接场景。对于连接器选型而言，额定电流是工程设计时需要重点关注的参数之一。实际应用过程中，还需要综合考虑工作电压、环境温度、负载情况、插接数量以及PCB设计等因素，从而确保连接器在实际工作状态下保持稳定可靠。因此，在进行产品选型时，建议根据实际电路的工作参数进行匹配，避免超出连接器的额定工作范围。 Kinghelm金航标KH-2FH90-2X2P-H6.35规格书 八、宽温度范围，适应不同工作环境 KH-2FH90-2X2P-H6.35的工作温度范围为 -40℃~+105℃，能够覆盖较宽的温度工作区间。对于工业控制、自动化设备、通信设备以及其他需要在不同环境温度下工作的电子产品而言，连接器的温度适应能力是评价其应用范围的重要指标之一。较宽的工作温度范围能够为产品在不同环境条件下的应用提供一定支持。不过，在实际使用时，仍应根据整机设备的工作环境以及连接器的具体应用条件进行合理选型，并按照相关设计规范进行安装和使用。 九、产品应用 作为连接器产品的一种，KH-2FH90-2X2P-H6.35主要面向需要 2mm小间距、双排、弯插连接 的应用场景。其体积紧凑、结构灵活，可以根据不同PCB布局方案进行搭配使用。从产品结构来看，该型号尤其适合对板面空间和连接方向有一定要求的电子产品。工程师在设计过程中，可以根据设备内部空间、PCB布局方式以及连接方向选择合适的安装方案。在实际应用中，可根据具体电路需求考虑将其用于控制板、接口板、电子模块、仪器仪表、通信设备以及其他电子产品内部的板间连接等场景。 十、总结 总体来看，Kinghelm金航标KH-2FH90-2X2P-H6.35 是一款针对小型化、高密度PCB连接需求设计的2mm双排弯插排母。其2×2P结构、2mm间距、方孔设计以及弯插形式，使其能够在有限空间内实现较为灵活的板端连接。同时，-40℃~+105℃的工作温度范围以及1.5A额定电流，也使其能够满足多种电子设备中的连接需求。对于追求PCB空间利用率、连接布局灵活性以及产品小型化的电子产品设计而言，这类2mm间距弯插排母具有较好的应用价值。实际选型时，则应结合电气参数、机械尺寸、配套端子以及设备使用环境进行综合确认，从而选择更加合适的连接器方案。 Kinghelm金航标（www.kinghelm.com.cn），专业从事无线信号收发、电子信号连接器及互连系统的研发生产与技术服务。旗下排针、排母、轻触开关、检测开关、拨动开关、按键开关、微动开关、多功能开关、带灯开关、拨码开关、钮子开关、耳机插座、DC 插座、FPC 连接器、USB 连接器、防水 USB、检知开关、限位开关、编码开关、轻触按键、Type 母座、Type-C 接口、摇杆开关、五键开关、拨轮开关、贴片检测开关、立式检测开关、插件检测开关、贴片编码开关等多款元器件线上线下热销，打样、批量均可供货，一站式为各类硬件设备提供高可靠性的连接与开关解决方案。 KH-2FH90-2X2P-H6.35至产品详细网页

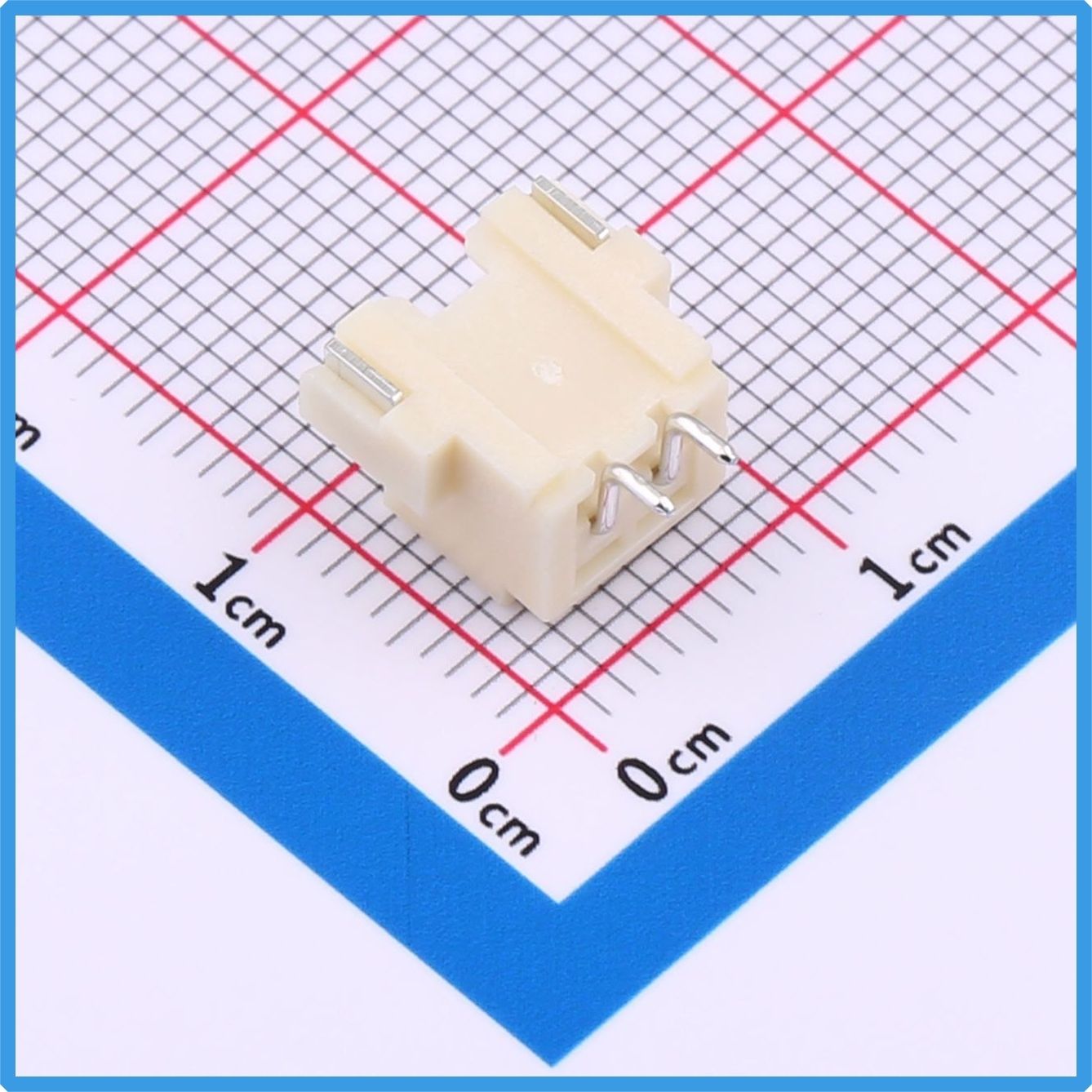

在电路板设计中，连接器常常是 "不起眼却决定成败" 的环节。一套设备能否顺利装配、长期稳定运行，很大程度上取决于线对板连接的可靠性。当工程师需要从 PCB 边缘侧向出线、把线缆整齐引向机箱一侧时，一款结构合理的弯插连接器，往往能让整机布局豁然开朗。金航标（Kinghelm）的 KH-A42002-2X2AW，正是为这类 "侧向接线" 需求打造的产品。 Kinghelm金航标KH-A42002-2X2AW产品图 先从它最直观的机械结构说起。KH-A42002-2X2AW 采用 4.2mm 的标准间距设计，这一尺寸体系在工业与消费电子领域应用广泛、兼容性强，配套线端端子与压接工具成熟易得，能够从选型到量产降低整体成本。产品为 2×2P 插针结构，四针成组、对称排布，既能承载两路独立的电源或信号通道，又能在插合时保持受力均衡，避免因单侧受力导致针脚变形或接触不良。其主要规格如下： 品牌名称：Kinghelm（金航标） 商品型号：KH-A42002-2X2AW 插针结构：2×2P 间距：4.2mm 安装方式：弯插 额定电流：7A 工作温度：-25℃~+85℃ 额定电压：600V 弯插的安装方式是这款产品的核心亮点。与直插结构相比，弯插连接器在焊接后针脚与板面平行，出线方向与 PCB 平齐，特别适合机箱内板卡紧贴排列、需要从侧面走线的场景。它既减少了线缆的弯折应力，也让接线维护更加顺手，是空间受限型设备的理想选择。 Kinghelm金航标KH-A42002-2X2AW规格书 在电气参数上，这款连接器的表现务实而可靠：额定电流 7A，额定电压 600V。7A 的载流能力足以支撑绝大多数中小功率设备的电源传输与信号分配，而 600V 的耐压等级则为工业控制、LED 驱动、电源模块等偏高压应用留下了充足余量。配合 - 25℃~+85℃的工作温度范围，它在常规工业环境乃至部分户外设备中都能稳定工作。 材质与工艺方面，KH-A42002-2X2AW 同样经得起推敲。外壳采用 PA66 工程塑料，具有出色的耐热性和机械强度，长期使用不易变形开裂；透明色外壳设计让装配人员能够直观检查针脚位置与对插状态，方便产线质检与故障排查。阻燃等级达到 UL94V-2，在异常高温或短路情况下能有效抑制火势蔓延，为整机安全增添一道防线。触头采用黄铜材质并经过镀锡处理，兼顾优良的导电性能与抗氧化、耐插拔特性，确保长期接触电阻稳定、信号传输可靠。 Kinghelm金航标KH-A42002-2X2AW规格书 从应用场景来看，这款线对板连接器广泛适用于 LED 照明灯具、家用电器、电源适配器、工业控制板卡等各类需要线束与 PCB 可靠连接的场合。无论是电源线的引入、信号线的分配，还是控制板与功能板的互联，KH-A42002-2X2AW 都能以稳定的电气性能和便捷的装配方式，帮助工程师缩短开发周期、提升产品良率。 总体而言，金航标 KH-A42002-2X2AW 线对板连接器以成熟的 4.2mm 间距体系、可靠的弯插结构和扎实的电气参数，在性能、成本与装配便利性之间取得了良好平衡。对于正在寻找一款高性价比侧向接线方案的工程师而言，它值得纳入选型清单仔细评估。Kinghelm金航标（www.kinghelm.com.cn）从事无线信号收发、电子信号连接器及互连系统产品的设计、制造、销售和技术服务。公司旗下轻触开关、检测开关、拨动开关、按键开关、微动开关、多功能开关、带灯开关、拨码开关、钮子开关、耳机插座、DC插座、FPC连接器、USB连接器、防水USB、检知开关、限位开关、编码开关、轻触按键、Type母座、Type-C接口、摇杆开关、五键开关、拨轮开关、贴片检测开关、立式检测开关、插件检测开关、贴片编码开关等产品，线上线下持续大卖。热销型号包括：轻触开关KH-6X6X5H-STM、KH-6X6X5H-Z2J，RF射频同轴连接器KH-IPEX-K501-29，USB连接器KH-TYPE-C-16P等。 KH-A42002-2X2AW至产品详细网页

在电子产品硬件系统中，线对板连接器是线缆与 PCB 电路板之间的关键互连节点，直接承载信号与电力的稳定传输。Kinghelm 金航标 KH-A42002-2X1AW 是一款 4.2mm 标准间距、2×1P 双排结构的弯插式线对板连接器，凭借成熟的封装设计与稳定的电气性能，广泛适用于电源模块、工控设备、智能家居、照明驱动等中小功率应用场景，为硬件工程师提供可靠高效的线板连接选择。 Kinghelm金航标KH-A42002-2X1AW产品图 产品型号：KH-A42002-2X1AW 产品类型：线对板连接器 针位规格：2×1P 双排 引脚间距：4.2mm 安装方式：弯插通孔焊接 额定电流：7A（AC/DC） 额定电压：600V（AC/DC） 工作温度范围：-25℃ ~ +85℃ 基座材料：PA66，UL94V-2 阻燃等级 接触端子：黄铜镀锡 接触电阻：最大 20mΩ 绝缘电阻：最小 1000MΩ 耐压：1500V AC / 分钟 包装形式：袋装 在材料与工艺方面，该连接器基座选用 PA66 塑胶材质，满足 UL94V-2 阻燃等级，具备良好的耐温性、机械强度与绝缘性能，高温环境下不易形变，可有效规避短路风险。接触针脚采用黄铜基材并做镀锡处理，导电性能优良，同时提升抗氧化能力与波峰焊润湿性，焊接可靠、工序简便。塑胶壳体卡扣结构设计合理，插头插入后咬合牢固、不易松脱，多次插拔仍能维持稳定接触，延长整机使用寿命。 KH-A42002-2X1AW 采用弯插通孔焊接结构，引脚经 90° 折弯后贴焊于 PCB 板面，线束插接方向与电路板平面垂直。这一结构特点使其尤其适合整机厚度受限、PCB 背面贴片元器件排布密集的设计场景，无需在板下预留针脚穿透空间，可显著压缩整机厚度、优化装配空间利用率。 在连接器选型过程中，许多工程师常在弯插与直插两种结构间权衡，二者属于不同安装形态，各有适用场景。直插连接器针脚垂直于基座、针体贯穿 PCB 板，线缆插接方向平行板面，需要在电路板背面预留穿透空间；弯插连接器引脚折弯后焊接在同一板面，占用板上空间、无需板下余量。从受力角度看，直插插拔力沿针脚轴向，频繁插拔存在拉脱焊盘风险；弯插插拔作用力平行板面，抗震动、抗拉扯表现更佳。两类结构并无绝对优劣，关键在于匹配整机结构设计，KH-A42002-2X1AW 弯插版本正是针对薄型设备空间痛点开发。 Kinghelm金航标KH-A42002-2X1AW规格书 凭借 7A 载流能力与紧凑的 2×1P 规格，KH-A42002-2X1AW 应用场景十分广泛。在开关电源内部，狭小腔体空间有限、PCB 背面布满贴片元件，弯插结构省去板下预留空间，线束向上插接，装配工序更简洁；小型工控采集模块、照明驱动板、智能家居控制主板等紧凑型设备，也常选用该连接器完成电源线路对接。同时产品兼容行业标准 4.2mm 连接器，可直接替换同规格物料，降低项目换料成本。 在实际硬件选型时，除确认间距、针数、额定电压电流外，还需综合评估整机内部空间、设备振动工况、工作温度区间与阻燃要求等指标。金航标 KH-A42002-2X1AW 经严格出厂检测，结构与电气参数稳定，兼顾可靠性、装配便利性与成本优势，是中小功率设备线板连接的优选方案。连接器虽为电路中不起眼的元器件，一个连接点失效即可能导致整机故障，金航标深耕互连器件领域多年，持续提供射频、板对板、线对板等系列产品，KH-A42002-2X1AW 延续其一贯品质标准，为各类电子硬件项目提供稳定可靠的连接保障。宋仕强介绍，金航标(www.kinghelm.com.cn)轻触开关、检测开关、拨动开关、按键开关、微动开关、多功能开关、带灯开关、拨码开关、钮子开关、耳机插座、DC插座、FPC连接器、USB连接器、防水USB、Type-C、SMA、IPEX、MCX、HDMI连接器、汽车线束、转接线等产品，线上线下双渠道热销；其中，拨码开关的热销型号包括KH-BM2.54-4P，KH-TYPE-C-16P为销量最高的Type-C母座。 KH-A42002-2X1AW至产品详细网页

在电子设备、工业控制、电源系统及各类线束连接应用中，线对板连接器承担着导线与PCB电路板之间的电气连接作用。对于需要较大电流、较高耐压以及稳定机械连接的应用场景，连接器的间距、引脚数量、电气参数和材料性能都需要综合考虑。Kinghelm金航标推出的 KH-A42002-2X7A 是一款采用 2×7P插针结构、4.2mm间距、直插式安装的线对板连接器，额定电流可达7A，可用于多种线束与PCB板之间的连接。 Kinghelm金航标KH-A42002-2X7A产品图 一、KH-A42002-2X7A产品特点 KH-A42002-2X7A采用插件式结构，针脚按照2排排列，共14个针位，即 2×7P。产品端子间距为 4.2mm，相比常见的小间距连接器，其针脚之间具有更充足的空间，在满足多路信号或电源连接需求的同时，也能够兼顾一定的爬电距离和安装空间。 该型号额定电流为 7A AC/DC，额定电压达到 600V AC/DC，能够满足部分电源及工业电子设备中的电气连接需求。产品采用PA66材质Wafer，阻燃等级为 UL94V-2，插针采用黄铜并进行镀锡处理，在兼顾导电性能的同时，也有利于提升端子的焊接和连接可靠性。 从结构形式来看，KH-A42002-2X7A为直插式产品，可直接安装于PCB板上，适合与相匹配的线端连接器组成线对板连接方案。产品外观为透明色，整体结构简洁，便于在实际装配过程中进行观察和识别。 二、主要电气与材料参数 根据产品规格，KH-A42002-2X7A主要参数如下： 型号： KH-A42002-2X7A 品牌： Kinghelm金航标 类型： 线对板连接器 结构： 2×7P插针 针位数量： 14 Pin 端子间距： 4.2mm 安装方式： 直插/插件 额定电流： 7A AC/DC 额定电压： 600V AC/DC 工作温度： -25℃～+85℃ 接触电阻： ≤20mΩ 绝缘电阻： ≥1000MΩ 耐电压： 1500V AC/minute Wafer材料： PA66 阻燃等级： UL94V-2 插针材料： 黄铜 端子表面处理： 镀锡 包装方式： 袋装 这些参数能够为连接器选型提供基础参考。实际应用时，还需要结合PCB布局、工作环境、导线规格以及连接器配套结构进行综合确认。 三、线对板连接器为什么要关注"间距与引脚数匹配"？ 在线对板连接器选型过程中，"间距"和"引脚数"是两个非常重要的结构参数。 所谓连接器间距，通常是指相邻两个针脚中心之间的距离。例如KH-A42002-2X7A的间距为 4.2mm，意味着相邻针位中心距为4.2mm。间距不仅关系到连接器自身尺寸，也直接影响PCB上的焊盘布局和布线空间。 而引脚数则决定了连接器能够提供多少个独立的电气连接点。KH-A42002-2X7A采用2×7P结构，也就是两排、每排7个针位，共14个Pin。对于需要同时连接多路电源、控制信号或其他线路的设备而言，多针位结构能够减少连接器数量，使整体布线更加集中。 因此，在进行线对板连接器选型时，需要同时确认 "多少个针位"和"针位之间的距离是多少"。例如，PCB端设计的是4.2mm间距，那么连接器也需要选择相匹配的4.2mm规格；如果电路需要14个连接点，则需要确认2×7P等结构是否能够满足实际线路数量。 需要注意的是，相同引脚数量并不意味着连接器可以直接替换。即使两个产品都属于14Pin连接器，如果间距、排距、针脚排列方式、安装方向或配套线端结构不同，也可能无法正常装配。因此，"间距+排数+Pin数+结构形式"通常需要一起确认。 四、4.2mm间距适合哪些应用？ 4.2mm属于连接器中较为常见的中等间距规格，在需要兼顾安装空间、电气间隔和连接可靠性的应用中具有一定优势。 例如在工业控制设备、电源控制板、LED照明设备、家用电器、自动化设备以及部分电机控制系统中，都可能使用类似规格的线对板连接器。尤其是涉及多路电源或控制线路时，2×7P的14针结构能够在有限的PCB区域内实现多路连接。 对于需要承载电流的线路，还需要重点关注额定电流以及实际工作电流。KH-A42002-2X7A额定电流为7A，但具体应用时不能只看连接器的单项参数，还应结合导线线径、PCB铜箔宽度、温升、工作环境以及连续工作时间等因素进行综合设计。 Kinghelm金航标KH-A42002-2X7A规格书 五、选型时还需要注意什么？ 除了间距和Pin数之外，线对板连接器还需要关注安装方式、配套连接器、工作温度、电压和电流等参数。 KH-A42002-2X7A采用直插式结构，适用于对应的PCB插件安装方式。如果PCB采用贴片工艺，则需要确认产品结构是否符合生产工艺要求。同时，还应确认公母端、针座与线端连接器是否能够正确配套。 在电气性能方面，该型号具有600V AC/DC额定电压、1500V AC/minute耐电压以及≥1000MΩ绝缘电阻等规格，可作为相关设备进行连接器设计时的参考参数。工作温度范围为-25℃～+85℃，实际使用环境如果超出该范围，则应进一步选择符合环境要求的连接器产品。 六、总结 总体来看，Kinghelm（金航标）KH-A42002-2X7A采用4.2mm间距和2×7P双排14针设计，兼顾多针位连接需求与较大的针脚间距，额定电流7A，适用于多种线束与PCB之间的连接场景。在实际选型过程中，应重点核对间距、引脚数、排数、安装方式以及电气参数，确保连接器与PCB及配套线束之间实现准确匹配，从而提升产品装配效率和连接可靠性。Kinghelm金航标（www.kinghelm.com.cn）从事无线信号收发、电子信号连接器及互连系统产品的设计、制造、销售和技术服务。金航标"kinghelm"品牌旗下的Type-C、SMA、IPEX、MCX、HDMI连接器，汽车线束、转接线、排针、端子、射频线、天线、GPS天线、射频同轴连接器、WiFi天线、北斗天线、内置天线、4G天线、陶瓷天线、射频连接器、电子元件、传感器、毫米波、耳机插座、DC插座、FPC连接器、USB连接器、防水USB、轻触按键、Type母座、Type-C接口等各类产品，在线上线下持续大卖！ KH-A42002-2X7A至产品详细网页

在电子设备不断向智能化、小型化发展的今天，连接器作为电子系统中的重要组成部分，承担着电源传输、信号连接和模块互联的重要作用。其中，线对板连接器因安装方便、连接稳定、适用范围广，成为消费电子、工业设备、电源系统以及家电产品中不可或缺的元器件。 Kinghelm（金航标）推出的KH-A42002-2X5A线对板连接器，采用2×5P插针结构，4.2mm间距设计，具备7A大电流承载能力，适用于多种电源及信号连接场景，为设备提供稳定可靠的连接解决方案。 Kinghelm金航标KH-A42002-2X5A产品图 高可靠设计，满足多场景应用需求 KH-A42002-2X5A属于插件式线对板连接器，插针结构为2×5P，共10个接触端子，能够同时满足多路电源和信号传输需求。产品采用4.2mm标准间距设计，兼顾大电流传输能力和连接稳定性，广泛应用于电源模块、LED照明、家用电器、工业控制设备、新能源设备等领域。 产品主要参数如下： 品牌：Kinghelm（金航标） 型号：KH-A42002-2X5A 类型：线对板连接器 插针结构：2×5P 间距：4.2mm 安装方式：直插（DIP） 封装：插件，P=4.2mm 额定电流：7A 额定电压：600V 工作温度：-25℃～+85℃ 阻燃等级：UL94V-2 外观颜色：透明色 包装方式：袋装 其中，7A额定电流使其能够满足较大功率设备的连接需求，而600V额定电压则进一步提升了产品在工业和电源系统中的应用范围。 4.2mm间距的优势 在线对板连接器产品中，间距是影响性能的重要参数之一。KH-A42002-2X5A采用4.2mm间距，相较于2.0mm、2.54mm等小间距产品，其最大的特点是能够承载更高电流，并具有更强的机械强度。 较大的端子接触面积不仅降低了接触电阻，还能有效减少发热，提高连接可靠性。同时，4.2mm间距在装配过程中更容易插接，对于震动环境和长期运行设备来说，连接更加牢固。 透明阻燃外壳采用符合UL94V-2等级材料，在保障绝缘性能的同时，也提升了产品的安全性和耐用性。 线对板连接器不同间距规格怎么选？ 在实际设计过程中，很多工程师都会面临一个问题：线对板连接器不同间距规格怎么选？ 实际上，连接器间距的选择需要结合电流大小、空间要求以及应用环境综合考虑。 如果设备追求小型化，例如智能穿戴设备、小型传感器、便携式电子产品，通常会选择1.25mm、2.0mm等小间距连接器，以节省PCB空间。 对于普通消费电子、控制板和家电产品，2.54mm、3.96mm间距的连接器应用较多，兼顾空间和电流需求。 而当设备涉及较大功率供电，例如电源模块、工业控制、电机驱动、新能源设备以及LED电源系统时，4.2mm甚至更大间距的连接器更具优势。因为更大的间距意味着更宽的导电通道、更高的耐压能力和更好的散热性能。 KH-A42002-2X5A正是针对中大电流应用而设计，其4.2mm间距、7A额定电流以及600V耐压能力，使其能够在保证安全的同时，实现高效稳定的连接。 Kinghelm金航标KH-A42002-2X5A规格书 直插结构带来更高可靠性 相比贴片式连接器，直插式（DIP）连接器具有更强的机械固定能力。KH-A42002-2X5A采用直插安装方式，焊接后能够形成牢固连接，特别适用于振动较大、使用时间长的设备环境。 在工业自动化设备、电源控制系统以及大型家电中，长期运行会产生振动和温升，如果连接器固定不牢，容易出现接触不良问题。直插结构能够有效提升抗震性能，减少故障率，提高整机可靠性。 金航标品质保障 Kinghelm（金航标）作为国内知名电子元器件品牌，长期专注于连接器、射频器件、天线及电子配套产品研发与制造。KH-A42002-2X5A严格按照行业标准生产，产品具有良好的一致性和稳定性，可满足批量化生产需求。 随着电子设备向高性能、高可靠方向发展，连接器的重要性也日益突出。Kinghelm KH-A42002-2X5A凭借4.2mm间距、2×5P结构、7A大电流承载能力以及600V高耐压特性，为电源及工业应用提供了可靠的连接方案。对于需要兼顾大电流、稳定性和安全性的设备而言，这款线对板连接器无疑是值得选择的优质产品。 金航标（Kinghelm）专注于连接器、天线、射频产品及各类电子元器件，为不同电子设备提供稳定、便捷的连接与传输方案。从常见的Type-C、USB、HDMI、FPC连接器，到SMA、IPEX、MCX、射频同轴连接器，再到排针、端子、耳机插座、DC插座、轻触按键等产品，金航标拥有丰富的产品选择。 在无线通信及智能设备领域，金航标还推出了GPS天线、WiFi天线、北斗天线、4G天线、内置天线、陶瓷天线等产品，同时覆盖汽车线束、转接线、射频线、传感器、毫米波等相关产品，能够满足通信设备、汽车电子、消费电子、智能终端、工业设备等多种应用需求。 从一枚小小的连接器，到设备中的无线通信天线，金航标希望用更丰富、更实用的产品，为客户解决实际的连接与传输问题。更多Type-C、SMA、IPEX、射频连接器、天线及电子元件产品，欢迎访问金航标官网 www.kinghelm.com.cn了解更多。 KH-A42002-2X5A至产品详细网页

在电子设备、电源模块、工业控制及各类线束连接应用中，连接器不仅承担着电气连接作用，还直接关系到整机安装效率、连接可靠性以及长期使用稳定性。对于需要兼顾较大电流、较高耐压和合理板上空间的应用场景，一款参数匹配的线对板连接器尤为重要。金航标（Kinghelm）KH-A42002-2X4A采用2×4P双排8Pin插针结构，端子间距为4.2mm，支持最高7A额定电流和600V额定电压，同时采用PA66绝缘材料及黄铜锡镀层触头，在结构、导电性能和安装便利性之间实现了较好的平衡，可为电子设备线束与PCB之间提供稳定的连接方案。 Kinghelm金航标KH-A42002-2X4A产品图 4.2mm间距设计，8Pin双排结构兼顾连接密度与安装空间 金航标KH-A42002-2X4A是一款线对板连接器，采用插件式、直插安装方式，端子布局为2×4P，即两排、每排4Pin，共计8Pin。4.2mm端子间距能够在保证一定绝缘间隔的同时，实现较为紧凑的多路信号及电源连接，适用于需要多Pin集中连接的PCB应用。 从结构尺寸来看，该产品Z轴板上高度为12.8mm，Y轴板上底边宽度为11.4mm。对于设备内部空间有限、同时需要进行多路线束连接的产品设计人员而言，这类标准化插针结构能够减少复杂的布线和装配工作。直插式安装也方便PCB进行通孔焊接，可应用于电源板、控制板、工业设备以及各种电子模块的连接设计。 此外，KH-A42002-2X4A采用透明色外壳，产品内部结构及端子排列具有较好的识别便利性，在实际装配、检修和线束维护过程中，可以帮助工程人员更直观地确认连接器的安装状态。 7A额定电流+600V额定电压，满足多种电气连接需求 对于线对板连接器而言，电气性能是选型时的重要指标。金航标KH-A42002-2X4A额定电流为7A，额定电压达到600V AC/DC，能够覆盖不少电源及控制类电子产品中的连接需求。产品触头采用黄铜材质，并进行锡镀层处理，有助于实现稳定的电气接触，同时兼顾端子的加工及焊接适配性。 根据产品参数，该连接器接触电阻最大值为20mΩ，绝缘电阻最小值为1000MΩ，并具备1500V AC/分钟的耐电压性能。对于需要进行电源线路、控制线路或多路电气连接的设备而言，这些参数可以作为工程师进行连接器选型和电气设计时的重要参考。 需要注意的是，实际应用中的持续工作电流、电压以及温升情况，还需要结合PCB铜箔设计、导线规格、环境温度、连接器实际工作条件等因素综合评估。选择连接器时，不应仅依据单项额定参数判断，而应根据整机系统的工作条件进行匹配。 Kinghelm金航标KH-A42002-2X4A规格书 PA66绝缘材料与UL94V-2阻燃等级，适应常见电子设备环境 在连接器长期使用过程中，材料同样是影响可靠性的重要因素。KH-A42002-2X4A采用PA66塑料材质，产品阻燃等级达到UL94V-2。PA66具有较好的机械强度和耐热性能，可用于多种电子、电气产品的连接器结构件。 该产品工作温度范围为**-25℃～+85℃**，能够满足常见室内电子设备、工业控制设备、电源模块及一般自动化设备等应用环境。触头采用黄铜并进行锡镀层处理，在满足导电连接需求的同时，也方便产品进行批量化装配和焊接。 从产品整体配置来看，4.2mm间距、2×4P双排8Pin结构、7A额定电流、600V额定电压以及PA66绝缘材料，使金航标KH-A42002-2X4A具备较为明确的产品定位。对于电子产品研发、PCB设计、线束加工及设备制造企业来说，可以根据实际电气参数、安装空间和使用环境进行选型。 金航标KH-A42002-2X4A，面向PCB与线束连接的实用型选择 综合来看，金航标KH-A42002-2X4A线对板连接器主要特点集中在4.2mm间距、2×4P双排8Pin、直插安装、7A额定电流和600V额定电压等方面，同时配置黄铜锡镀层触头、PA66绝缘材料及UL94V-2阻燃等级，可为电源连接、控制线路以及多路PCB线束连接提供标准化解决方案。 对于正在寻找4.2mm间距线对板连接器、8Pin插针连接器、7A连接器、600V连接器的工程师和采购人员，可以重点结合实际设备的工作电流、工作电压、板上高度、安装方式及工作温度等条件进行确认。金航标作为连接器产品品牌，也可围绕不同应用需求提供相应的连接器产品选择。Kinghelm金航标（www.kinghelm.com.cn）从事无线信号收发、电子信号连接器及互连系统产品的设计、制造、销售和技术服务，长期为消费电子、工业控制、汽车电子、智能家居等领域提供稳定可靠的元器件与选型支持。金航标产品线丰富，涵盖按键开关、微动开关、多功能开关、带灯开关、拨码开关、钮子开关，以及耳机插座、DC插座、FPC连接器、USB连接器、防水USB等连接与接口方案；同时提供检知开关、限位开关、编码开关、轻触按键、Type母座、Type-C接口、摇杆开关、五键开关、拨轮开关等，满足多样化操作与信号传输需求。针对高密度贴装和复杂工况，金航标还推出贴片检测开关、立式检测开关、插件检测开关、贴片编码开关，兼顾灵敏度、寿命与防水防尘表现。从智能穿戴、家电控制板到工业设备、车载模块，金航标持续优化材料与结构，确保每一次按压、插拔和检测都稳定可靠。无论选型打样还是批量交付，金航标都以品质、交期和技术服务助力客户快速落地。 KH-A42002-2X4A至产品详细网页

线对板连接器主要用于实现导线与PCB电路板之间的电气连接，具有安装方便、连接稳定、便于维护等特点，广泛应用于电源设备、工业控制、家用电器、照明设备等电子产品中。根据不同的应用需求，线对板连接器在针位数量、间距、安装方式以及电气性能方面都有不同规格。 Kinghelm金航标KH-A42002-2X3A为插件式线对板针座，采用2×3P结构、4.2mm间距、6Pin直插设计，额定电流7A，额定电压600V，工作温度-25℃~+85℃。产品使用PA66绝缘材料，阻燃等级UL94-V2，端子采用黄铜锡镀层，整体尺寸为Z轴板上高度12.8mm、Y轴板上底边宽度11.4mm，适合用于多种电子设备中的线对板连接。 Kinghelm金航标KH-A42002-2X3A产品图 2×3P结构，适合多路线路连接 KH-A42002-2X3A采用双排6Pin设计，每排3个插针，针脚间距为4.2mm。这样的结构能够在有限的PCB空间内实现多路线路连接，同时保持较为清晰的针脚排列。 产品采用PCB直插安装方式，Pin脚直接插入PCB对应孔位后进行焊接固定，安装工艺成熟，适合电子产品批量生产。 7A额定电流，满足电源连接需求 KH-A42002-2X3A额定电流达到7A，支持AC、DC电流传输，额定电压为600V AC/DC。此外，产品接触电阻最大20mΩ，绝缘电阻不低于1000MΩ，耐压达到1500V AC/minute，可满足常规电子设备对电气连接性能的要求。 实际使用过程中，连接器的电流承载能力还需要结合工作温度、导线规格、PCB设计以及具体使用环境进行综合判断。 Kinghelm金航标KH-A42002-2X3A规格书 PA66材质，工作温度-25℃~+85℃ 在材料方面，该产品采用PA66塑料材质，阻燃等级为UL94-V2，插针采用黄铜材质并进行锡镀层处理。 产品工作温度范围为-25℃~+85℃，可适用于多数常规电子设备的工作环境。透明色外壳设计简洁，可与不同类型的PCB及线束进行搭配。 应用范围 凭借4.2mm间距、双排6Pin结构以及7A额定电流，KH-A42002-2X3A可应用于电源设备、工业控制、家用电器、照明设备以及其他电子设备中的线对板连接。 对于需要PCB与线束之间进行稳定连接，同时对连接器电流承载能力、安装方式和空间尺寸有一定要求的应用场景，可根据实际工作电压、电流、温度及安装空间进行选型。 总体来看，Kinghelm金航标KH-A42002-2X3A采用成熟的直插式结构，结合4.2mm间距、6Pin双排布局和7A额定电流，可满足多种电子设备中的线对板连接需求。金航标长期深耕连接器、线束、开关及射频器件领域，产品线丰富，能够满足消费电子、汽车电子、通信设备、工业控制、智能家居及医疗电子等多场景需求。金航标可提供Type-C、SMA、IPEX、MCX、HDMI连接器等高频与高速连接方案，也涵盖汽车线束、转接线、排针、端子、射频线、天线、电子元件、传感器及毫米波相关器件，为信号传输、电源连接与传感检测提供稳定支撑。在开关方面，金航标拥有轻触开关、检测开关、拨动开关、按键开关、微动开关、多功能开关、带灯开关、拨码开关、钮子开关等齐全品类，并配套耳机插座、DC插座、FPC连接器、USB连接器、防水USB等接口产品。无论是小型化、高可靠、防水防尘，还是高频高速、车规级应用，金航标都注重品质管控与一致交付，支持选型、样品、批量供货及定制服务，致力于为客户打造一站式电子连接与开关解决方案，让设计更高效、采购更省心。 KH-A42002-2X3A至产品详细网页

在工业控制、智能设备、电源系统及各类电子产品中，连接器承担着电气连接与信号传输的重要作用。对于需要兼顾载流能力、连接稳定性和安装便利性的应用场景，一款结构合理、性能稳定的连接器能够有效提升设备的连接可靠性。Kinghelm（金航标）KH-A42002-2X2A线对板连接器采用2×2P插针结构，4.2mm间距设计，额定电流7A，适用于多种PCB板端连接应用。 KH-A42002-2X2A产品参数概览 KH-A42002-2X2A是一款4P线对板针座，采用2排、每排2PIN的2×2P结构，安装方式为直插，端子间距为4.2mm。产品额定电流为7A AC/DC，额定电压为600V AC/DC，触头采用黄铜材质并进行锡镀层处理，塑料主体采用PA66材料，阻燃等级为UL94-V-2。产品工作温度范围为-25℃~+85℃，最大接触电阻20mΩ，最小绝缘电阻1000MΩ，耐压1500V AC/minute，Z轴板上高度12.8mm，Y轴板上底边宽度11.4mm，采用袋装包装。 Kinghelm金航标KH-A42002-2X2A产品图 一、4.2mm间距设计，兼顾连接可靠性与安装便利性 KH-A42002-2X2A采用4.2mm标准间距，在保证连接密度的同时，也能够为端子之间提供较为充足的空间，有利于PCB布局和产品装配。2×2P结构紧凑，适用于需要4路电气连接的设备电路。 产品采用直插式安装方式，可直接安装于PCB板上并通过焊接进行固定。相比部分表面贴装结构，直插式设计具有安装直观、固定稳定等特点，适合应用于需要较好机械连接强度的电子设备中。 二、7A额定电流，满足多种电气连接需求 连接器的载流能力是产品选型时的重要参数。KH-A42002-2X2A额定电流达到7A，支持AC/DC电流传输，可用于设备内部电源连接以及其他需要一定载流能力的电气连接场景。 产品额定电压为600V AC/DC，在符合实际使用条件及相关设计要求的情况下，可应用于电源设备、工业控制设备以及各类电子产品的内部连接。实际使用时，连接器的允许工作电流还需要结合导线规格、PCB设计、环境温度等因素进行综合评估。 三、黄铜触头与锡镀层，保障稳定导通 KH-A42002-2X2A触头采用黄铜材质，并经过锡镀层处理。黄铜具有良好的导电性能和机械强度，能够满足连接器端子对于导电及结构强度的基本需求；锡镀层则有助于改善端子的焊接性能和表面耐氧化能力。 在电气性能方面，产品最大接触电阻为20mΩ，最小绝缘电阻达到1000MΩ，并具备1500V AC/minute的耐压性能，可满足多种电子设备对于导通性能和绝缘性能的使用需求。 Kinghelm金航标KH-A42002-2X2A规格书 四、PA66绝缘材料，适应常规工作环境 产品绝缘主体采用PA66材料，阻燃等级达到UL94-V-2，具有较好的机械强度及耐热性能。工作温度范围为-25℃~+85℃，能够覆盖工业控制、智能设备、仪器仪表及普通电子设备等常见应用环境。 此外，产品颜色为透明色，整体结构尺寸较为紧凑。12.8mm的Z轴板上高度以及11.4mm的Y轴板上底边宽度，可为工程师进行PCB布局、结构避让和设备内部空间设计提供参考。 五、适用于多种PCB板端连接场景 作为线对板连接器，KH-A42002-2X2A主要用于实现导线与PCB之间的电气连接。4P的2×2排列结构能够满足多线路连接需求，同时4.2mm间距也方便工程人员进行PCB板端布局。 该产品可根据实际设计需求应用于工业控制设备、电源模块、智能电子设备、仪器仪表、家用电器及设备内部线束等场景。对于需要直插式安装、4.2mm间距以及7A额定电流的应用，工程人员可以结合设备结构和电气要求进行选型。 结语 Kinghelm（金航标）KH-A42002-2X2A采用4.2mm间距、2×2P插针结构，具有7A额定电流和600V额定电压，配合黄铜锡镀层触头、PA66绝缘材料以及直插式安装方式，能够满足多种PCB板端线对板连接需求。 凭借结构紧凑、参数明确和安装方便等特点，KH-A42002-2X2A可应用于工业控制、电源设备、智能电子产品及各类需要线对板连接的设备中，为工程设计和产品装配提供稳定的连接方案。Kinghelm金航标（www.kinghelm.com.cn）专注于无线信号收发、电子信号连接器及互连系统产品的设计、制造、销售和技术服务。产品线涵盖开关与接口：限位开关、编码开关、轻触按键、Type母座、Type-C接口、摇杆开关、五键开关、拨轮开关、贴片检测开关、立式检测开关、插件检测开关、贴片编码开关；连接器包括Type-C、SMA、IPEX、MCX、HDMI连接器；线束与射频天线包括汽车线束、转接线、排针、端子、射频线、天线、GPS天线、射频同轴连接器。依托完整产品矩阵，金航标可满足位置检测、信号切换、充电传输、高清音视频、高频连接、无线收发与GPS定位等需求，广泛应用于汽车电子、工业控制、智能家居、通信设备、安防监控和消费电子。公司坚持可靠性与一致性，提供选型支持、配套服务和快速响应，助力设备小型化、高速化、智能化升级。 KH-A42002-2X2A至产品详细网页

在无线通信、射频测试、电子设备以及高频模块应用中，设备内部空间往往比较有限，常规射频连接线可能存在体积较大、走线不便等问题。针对小型化设备内部的连接需求，Kinghelm（金航标）推出了KH-SSMAK-SSMAK-RG178-60MM射频连接线。该产品采用两端SSMA母头连接器，搭配RG178柔性同轴线，整体线长60mm，具有结构紧凑、线材柔性较好、安装灵活等特点，适合用于狭小设备内部的短距离高频信号转接。 产品描述：SSMA母头转SSMA母头射频连接线，采用RG178棕色线，线长60mm。 品牌名称：Kinghelm（金航标） 商品型号：KH-SSMAK-SSMAK-RG178-60MM 包装方式：袋装 商品毛重：7.3克（g） 产品整体结构小巧，便于在空间有限的设备内部进行安装和布线，可用于射频模块、通信模块、测试设备及其他需要短距离高频信号连接的应用场景。 Kinghelm金航标KH-SSMAK-SSMAK-RG178-60MM产品图 两端SSMA母头，适用于小型射频设备 KH-SSMAK-SSMAK-RG178-60MM两端均采用SSMA母头母针（内孔）连接器，接头为直头设计，并采用镀金工艺。SSMA连接器属于小型射频连接器，具有结构紧凑、占用空间较小等特点，在小型化通信设备、射频模块和高频电子设备中较为适用。 两端采用相同规格的SSMA母头，可以用于对应SSMA接口之间的信号转接。在设备内部安装时，可根据接口位置调整线缆方向，使不同模块之间实现较为便捷的连接。对于需要减少中间转接件的应用场景，这种一体式连接线结构也能够让整体布线更加简洁。 RG178棕色柔性同轴线，方便狭小空间布线 在线缆部分，该产品采用RG178棕色同轴线，线缆外径约1.8mm。RG178线材具有线径较细、柔性较好的特点，适合应用于电子设备内部的短距离信号连接。 本产品线长为60mm，针对设备内部模块之间距离较近的连接场景进行设计。相比过长的连接线，60mm短线长度能够减少设备内部多余的线缆，有助于保持内部走线整洁。同时，RG178柔性线材可以根据设备结构进行适当弯折和调整，在空间比较紧凑的情况下也便于安装。 对于PCB板与射频模块、无线通信模块与接口之间的短距离连接，该类型射频连接线能够提供较为灵活的布线方式。 黑色热缩套管，保护连接区域 KH-SSMAK-SSMAK-RG178-60MM还配备OD 2.5×1.5mm黑色热缩套管。热缩套管设置于相应连接位置，可以对线缆与接头连接区域进行包覆和保护，同时使连接线整体结构更加规整。 在电子产品研发、测试和生产装配过程中，线缆需要根据设备内部空间进行整理。采用热缩套管后，可以让连接部位更加紧凑，便于工作人员进行安装和布线，也有助于提高连接线整体的外观一致性。 750V耐压，满足相应设备连接需求 该型号射频连接线耐压为750V，可用于符合相应规格要求的电子设备和射频连接场景。在实际选型时，还需要结合设备的工作电压、工作频率、阻抗要求、接口规格以及使用环境等参数进行综合确认。 射频连接线的实际使用效果不仅与线材和连接器有关，还会受到连接方式、工作频率、线缆长度以及安装环境等因素影响。因此，对于有明确高频性能指标的设备，建议根据具体产品技术要求进行匹配选型。 Kinghelm金航标KH-SSMAK-SSMAK-RG178-60MM规格书 多种应用场景，满足短距离射频信号转接 凭借紧凑的SSMA连接器结构、RG178柔性同轴线以及60mm短线长度，KH-SSMAK-SSMAK-RG178-60MM可应用于多种短距离高频信号连接场景。 例如，在无线通信设备内部，可以用于不同射频模块之间的信号转接；在高频电子设备中，可用于PCB板与射频模块之间的连接；在射频测试设备及测试治具中，也可以作为模块接口之间的连接线使用。此外，对于空间有限的小型通信设备、电子仪器以及相关高频设备，该产品也能够提供较为灵活的内部布线方案。 袋装出货，方便研发及批量使用 该产品采用袋装方式进行标准包装，商品毛重约7.3克，规格型号清晰，方便产品在研发、测试、生产和库存管理等环节进行识别和使用。 总体来看，Kinghelm（金航标）KH-SSMAK-SSMAK-RG178-60MM是一款面向小型化电子设备设计的短距离SSMA射频连接线。产品两端采用SSMA母头母针（内孔）直头镀金接头，中间搭配RG178棕色柔性同轴线，线长60mm，线缆外径约1.8mm，并配备OD 2.5×1.5mm黑色热缩套管，耐压750V。 在设备内部空间有限、模块之间距离较短的应用环境中，该产品能够提供紧凑、灵活的射频信号连接方式。无论是无线通信模块、射频测试设备、高频电子模块，还是PCB与模块之间的短距离信号转接，都可以根据具体接口和技术参数进行选型使用。宋仕强介绍，金航标(www.kinghelm.com.cn)热销前20产品覆盖Type-C、HDMI连接器、汽车线束、转接线、排针、端子等品类，并在射频同轴连接（如SMA、IPEX、MCX）、射频线、天线（含GPS天线）等方向形成优势。具体来看，KH-IPEX-K501-29销量突破20万台，曾登上立创商城首页；KH-SMA-K513-G多次进入首页热销榜；KH-TYPE-C-16P是金航标销量前五的Type-C母座卧贴连接器；KH-SMA-KE-Z、KH-SMA-KWE17-G、KH-MMCX-Z、KH-3216-A35、KH-IPEX4-2020等持续热销；KH-RJ45-58-8P8C、KH-RCH56-8P8C-D代表网络连接器。宋仕强表示，这些产品广泛应用于通信、消费电子、汽车电子和物联网等领域。金航标凭借研发、品质与供应链优势，坚持自主创新和国产替代，持续完善产品布局，赢得市场认可，形成金航标丰富的热销矩阵。 KH-SSMAK-SSMAK-RG178-60MM至产品详细网页

在高频电子设备、无线通信模块以及各类射频系统中，连接线虽然属于体积较小的配套部件，却直接关系到信号传输的稳定性和设备内部结构的合理布局。尤其是在空间有限的电子设备中，传统尺寸较大的射频连接线往往容易受到安装空间、弯折半径以及接口位置等因素限制。因此，一款尺寸紧凑、接口匹配灵活、适用于短距离高频信号传输的射频同轴连接线，能够为设备设计与装配提供更加便利的选择。 Kinghelm金航标KH-SSMAJW-SSMAK-RG1.37-60MM产品图 一、产品规格一览 产品品牌： Kinghelm金航标商品型号： KH-SSMAJW-SSMAK-RG1.37-60MM产品类别： 射频连接线连接线长度： 60mm同轴线规格： RG1.37黑色线同轴线外径： 约1.3mm一端接头： SSMA母头、母针（内孔）、直头、镀金另一端接头： SSMA公头、公针（内针）、弯头、镀金套管规格： OD 2.5×1.5mm热缩套管套管颜色： 黑色额定电压： 300V包装方式： 袋装 二、60mm短尺寸设计，满足紧凑空间连接需求 Kinghelm金航标推出的 KH-SSMAJW-SSMAK-RG1.37-60MM 射频连接线，是针对紧凑型连接需求设计的一款短尺寸产品。整体线长仅为60mm，采用RG1.37规格黑色同轴线材，两端分别配置SSMA弯公头与SSMA母头，整体结构小巧紧凑。 在无线通信设备、射频模块、测试模块、嵌入式电子设备等产品中，内部空间通常比较有限，各个接口之间的距离也可能较短。过长的线材不仅增加布线难度，还可能需要额外进行盘绕和固定。60mm短线设计则更加适合短距离连接，可根据设备内部接口位置进行直接连接，有助于提升装配便利性。 对于强调小型化、模块化设计的电子设备而言，这种短尺寸结构也能够减少线缆对周边器件和结构空间的占用，为内部布局预留更多空间。 三、SSMA弯公头与SSMA母头组合，提升安装灵活性 这款产品的一大特点是两端采用不同形式的SSMA连接器。其中一端为SSMA公头公针弯头，另一端为SSMA母头母针直头，并采用镀金处理。 弯头设计能够改变连接器与线材之间的出线方向。当设备接口附近存在空间限制，或者线材需要沿设备边缘、PCB方向进行布置时，弯头结构可以减少直向出线所带来的空间占用，使整体布线更加灵活。 另一端采用SSMA母头直头结构，可以与对应的SSMA接口进行连接。公头与母头的组合形式，也使这款连接线能够针对特定接口之间的连接需求进行匹配。 对于设备研发人员、电子工程师以及生产装配人员来说，连接器形式的合理搭配，可以在一定程度上简化内部布线工作，同时方便模块之间进行射频信号连接。 四、RG1.37同轴线材，小尺寸适配高频连接需求 线材部分采用RG1.37黑色同轴线，线材外径约为1.3mm。与较粗的同轴线相比，RG1.37属于更加小型化的线材规格，能够更好地适应电子设备内部有限的安装空间。 同轴线结构主要用于射频及高频信号传输，通过内部导体、绝缘介质以及外部屏蔽结构形成相对稳定的信号传输通道。在射频模块、无线通信设备以及其他高频电子产品中，同轴连接方式具有较为广泛的应用。 对于60mm这样的短距离连接来说，采用小外径RG1.37线材，可以在满足设备连接需求的同时降低线材本身的空间占用，使整体连接组件更加小巧。 五、连接器采用镀金工艺，适用于射频连接场景 产品两端连接器均采用镀金处理。其中，SSMA母头为直头结构，采用母针内孔形式；SSMA公头则采用公针内针形式，并采用弯头设计。 连接器作为射频信号传输链路中的重要组成部分，其机械连接可靠性以及接触性能都会影响整个连接系统的使用表现。镀金连接端能够为连接器提供相应的表面处理，有利于满足电子设备连接应用对于接口接触和耐用性的需求。 从产品整体结构来看，SSMA接口、RG1.37同轴线以及60mm短线长度形成了较为紧凑的组合，更适合用于小型化射频设备中的短距离连接。 六、黑色热缩套管，加强线材连接处的结构保护 在套管部分，该产品采用OD 2.5×1.5mm黑色热缩套管。 热缩套管主要位于线材与连接器的过渡区域，用于对相关部位进行包覆和保护。对于需要进行装配、调整或维护的电子设备来说，连接线的线材与接头过渡区域需要保持相对稳定的结构状态。 黑色套管与黑色RG1.37同轴线整体搭配，也让产品外观保持简洁统一。对于设备内部线缆整理而言，小尺寸、黑色外观的连接线同样便于进行整体布线和区分。 七、300V额定电压，满足相应设备连接使用需求 该型号产品标注额定电压300V。实际使用时，应结合具体设备的工作电压、频率、功率以及接口规范等参数进行选型，不应仅依据额定电压判断产品是否适用于某一具体系统。 对于射频设备而言，除了电气参数之外，接口类型、线材规格、连接器形式以及安装尺寸同样是选型过程中需要重点关注的内容。因此，在设计射频连接方案时，需要综合考虑系统实际需求与产品规格。 Kinghelm金航标KH-SSMAJW-SSMAK-RG1.37-60MM规格书 八、适用于电子设备内部及板间短距离连接 凭借60mm短线长度、约1.3mm线材外径以及一端弯头的连接器设计，KH-SSMAJW-SSMAK-RG1.37-60MM 更适合用于空间相对紧凑的射频连接环境。 例如，在无线通信设备、射频模块、通信终端、测试仪器、嵌入式电子设备以及其他需要SSMA接口的产品中，可根据具体接口布局，将其用于模块与模块之间、设备内部不同射频接口之间的短距离信号连接。 尤其对于PCB空间有限、接口距离较近的设计方案，60mm长度能够减少冗余线材，同时弯头公头可以帮助调整出线方向，使连接组件更贴合设备内部结构。 九、结语 对于现代电子设备而言，小型化不仅体现在主板和芯片层面，连接器及连接线同样需要适应更加紧凑的内部结构。Kinghelm金航标KH-SSMAJW-SSMAK-RG1.37-60MM 射频连接线采用60mm短尺寸设计，两端分别配置SSMA弯公头和SSMA直母头，并使用RG1.37黑色同轴线材，整体结构小巧、连接形式灵活。 从产品尺寸、接口组合到线材规格，这款连接线更加侧重于小空间、短距离以及高频信号连接需求。对于需要进行设备内部射频布线、模块互联或板间连接的应用场景，可根据实际接口规格、电气参数及安装空间进行选型。 在追求设备小型化、模块化和紧凑化的今天，一根尺寸合理、接口匹配的射频连接线，也能够成为优化设备内部布局的重要组成部分。对于需要SSMA接口连接方案的工程设计人员而言，KH-SSMAJW-SSMAK-RG1.37-60MM 可作为小空间射频连接应用中的一种产品选择。金航标Kinghelm(www.kinghelm.com.cn)深耕电子互连与射频领域近20年，旗下拥有全系列高人气热销产品，核心热销型号覆盖KH-IPEX-K501-29、KH-SMA-K513-G、KH-TYPE-C-16P、KH-IPEX4-2020、KH-RJ45-58-8P8C、KH-RCH56-8P8C-D、KH-PJ-209-SMT、KH-TYPE-C-W-16P-T、KH-BNC50-3511等，涵盖RF射频同轴连接器、USB连接器、以太网连接器、音频连接器等核心品类，同时延伸至Type-C、SMA、IPEX、MCX、HDMI连接器、汽车线束、转接线、排针、端子、射频线、天线、GPS天线、WiFi天线、北斗天线、内置天线、4G天线、陶瓷天线、射频连接器、电子元件、传感器、DC插座、FPC连接器、防水USB等二十余类产品，全系列热销款凭借稳定性能、高性价比，获得全球超20000家客户的长期信赖，广泛服务于通信、车载、工业物联网等多个前沿领域。 KH-SSMAJW-SSMAK-RG1.37-60MM至产品详细网页

在射频通信、无线设备、测试仪器以及各类电子设备中，射频连接线承担着信号传输与设备互联的重要作用。一款结构可靠、连接方便、适合设备内部空间的射频线缆，可以为模块之间的信号连接提供便利。Kinghelm（金航标）推出的KH-SMBJ-SMBK-RG316-60MM，是一款SMB直公头转SMB直母头的射频连接线，采用RG316棕色同轴线，线长60mm，适用于多种射频设备及电子产品内部的短距离连接。 Kinghelm金航标KH-SMBJ-SMBK-RG316-60MM产品图 二、产品参数一览 品牌名称： Kinghelm（金航标）商品型号： KH-SMBJ-SMBK-RG316-60MM产品类型： SMB直公头转SMB直母头射频连接线线缆类型： RG316同轴线线缆颜色： 棕色线缆外径： OD 2.5mm线缆长度： 60mm额定电压： 500V公头： SMB公头公针，直头，镀金母头： SMB母头母针，直头，镀金套管： OD 3.5×15mm套管 从产品参数来看，KH-SMBJ-SMBK-RG316-60MM采用SMB公母头组合，两端均为直头结构，并采用镀金接头设计。线缆部分使用RG316同轴线，外径约2.5mm，整体线缆较为小巧，60mm的长度适合设备内部较短距离的接口连接。同时，产品配置OD 3.5×15mm套管，可对相应连接区域起到辅助保护作用。 三、SMB连接器设计，方便设备互联 SMB连接器是一种小型射频同轴连接器，具有结构紧凑、连接方便等特点，在无线通信、射频模块、测试设备和电子仪器等产品中具有较为广泛的应用。KH-SMBJ-SMBK-RG316-60MM采用一端SMB公头公针、另一端SMB母头母针的组合方式，可以满足不同SMB接口之间的连接和转接需求。 产品两端均采用直头设计，连接器方向规整，在设备内部安装时便于进行常规走线。对于PCB板上的射频接口、无线通信模块以及其他小型电子组件而言，采用成品连接线能够减少现场加工工作，使安装过程更加方便。 四、RG316同轴线适合短距离射频连接 在线缆部分，该型号采用RG316棕色同轴线，线缆外径约为2.5mm。RG316同轴电缆常用于射频信号连接场景，具有线径较小、重量较轻以及布线较为灵活等特点。 60mm的线缆长度适合两个射频接口距离较近的设备内部连接。在实际装配过程中，短尺寸线缆可以减少多余线材堆积，使设备内部走线更加简洁。对于空间有限的电子产品，较小的线缆外径也便于工程人员根据内部结构进行布置。 五、镀金接头提升连接使用体验 KH-SMBJ-SMBK-RG316-60MM的SMB公头和SMB母头均采用镀金设计。连接器接触部位的表面处理对于射频连接的稳定性具有重要作用，镀金结构也有助于提高接触部位的耐腐蚀及抗氧化能力。 在需要频繁进行设备调试、测试和维护的应用场景中，标准化的SMB接口可以方便连接和拆卸。公母头组合设计也使产品能够直接用于对应接口之间的连接，减少额外转接件的使用。 Kinghelm金航标KH-SMBJ-SMBK-RG316-60MM规格书 六、适用于多种电子设备应用 凭借SMB公母头结构、RG316同轴线以及60mm短线设计，KH-SMBJ-SMBK-RG316-60MM可用于无线通信设备、射频模块、测试仪器、电子仪表、信号传输组件以及其他需要SMB接口连接的产品。 在研发和测试阶段，这类成品射频连接线可以用于模块之间的快速连接；在设备生产和装配过程中，也可以根据产品结构选择合适的线缆长度和接口形式，从而提高整体装配效率。 对于工程设计人员而言，选择射频连接线时除了关注接口型号和长度，还需要结合设备的工作频率、电气参数、安装空间以及实际使用环境进行综合考虑。KH-SMBJ-SMBK-RG316-60MM将连接器与RG316同轴线进行组合，为需要SMB公母接口短距离连接的应用提供了一种便捷的成品方案。 七、产品选型与使用建议 在实际使用KH-SMBJ-SMBK-RG316-60MM时，应根据设备的接口类型、工作环境和具体电气要求进行选型。安装过程中应避免对线缆进行过度弯折或拉扯，同时保持连接器端部清洁，以减少因机械损伤或接触不良造成的连接问题。 对于设备内部两个SMB接口距离较近的情况，60mm长度可以作为短距离连接方案进行考虑。如果实际安装距离不同，则应根据设备结构选择相应长度的射频连接线，以保证走线合理并减少线缆受到不必要的机械应力。 总体来看，Kinghelm（金航标）KH-SMBJ-SMBK-RG316-60MM是一款采用SMB直公头转SMB直母头结构的RG316射频连接线。产品采用60mm短线设计，搭配2.5mm外径RG316棕色同轴线，两端配置镀金SMB直头，并配有OD 3.5×15mm套管。其结构紧凑、连接方式直观，可根据实际设备接口及工作参数，用于多种电子设备和射频模块的短距离连接。宋仕强介绍，当前金航标(www.kinghelm.com.cn)热销核心产品包括KH-TYPE-C-16P USB连接器、KH-IPEX-K501-29 RF射频同轴连接器、KH-RJ45-58-8P8C以太网连接器(RJ45RJ11)、KH-SMA-KE-Z RF射频同轴连接器等，多款产品凭借稳定的性能表现，广泛适配通信、车载、工业控制、消费电子等多个下游领域，依托深圳华强北完善的产业配套优势，金航标已为全球数万家客户提供高效可靠的一站式电子互连配套服务。除此之外，金航标还拥有完整的产品矩阵，覆盖射频连接器、电子元件、传感器、毫米波相关配套器件，轻触开关、检测开关、拨动开关、按键开关、微动开关、多功能开关、带灯开关、拨码开关、钮子开关、耳机插座、DC插座、FPC连接器、防水USB、检知开关、限位开关、编码开关、轻触按键、Type母座、Type-C接口等全品类电子元件，可根据不同场景需求提供定制化方案，满足各类精密连接的使用要求。 KH-SMBJ-SMBK-RG316-60MM至产品详细网页

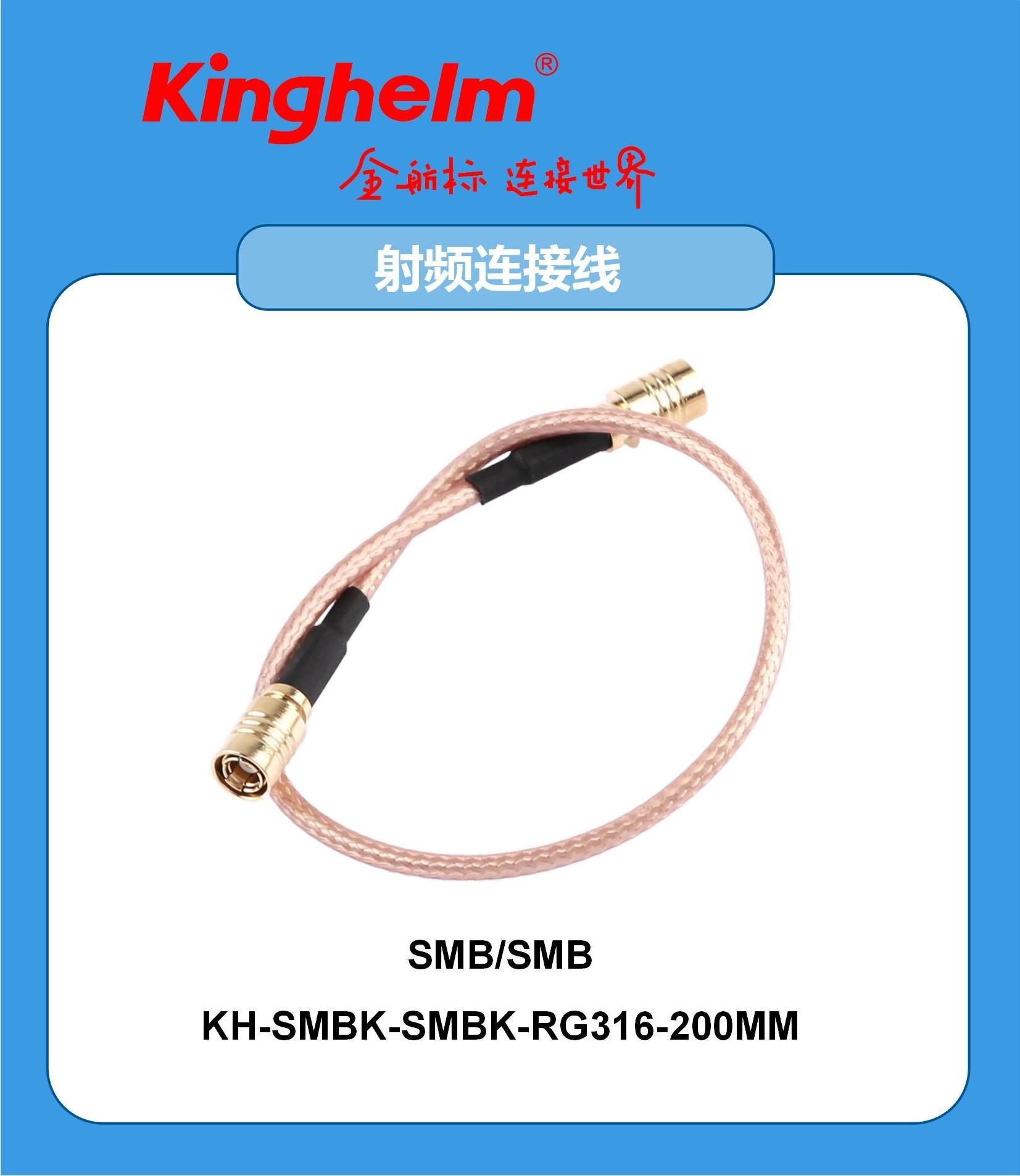

在无线通信、射频模块、测试仪器以及各种电子设备中，射频信号往往需要通过一根可靠的连接线，在不同模块和接口之间完成传输。对于设备内部空间比较紧凑、连接距离又不长的场景，一根规格合适的成品射频连接线，不仅能让安装更加方便，也能让整体布线更加整洁。Kinghelm（金航标）KH-SMBK-SMBK-RG316-200MM就是针对这类应用打造的一款成品射频连接线，两端采用SMB直头母头，中间搭配RG316同轴线，整体长度为200mm，适合用于短距离射频信号连接。 Kinghelm金航标KH-SMBK-SMBK-RG316-200MM产品图 产品参数一览 品牌名称：Kinghelm（金航标）商品型号：KH-SMBK-SMBK-RG316-200MM产品类型：SMB-K转SMB-K连接线长：200mm额定电压：500V套管：OD 3.5×15mm套管接头：SMB母头母针，直头，镀金接头数量：两端各1个SMB母头同轴线：RG316棕色线线缆外径：约2.5mm SMB直母转SMB直母，连接起来更直接 这款产品最直观的特点，就是两端采用相同规格的SMB直头母头，也就是SMB-K转SMB-K。对于设备上已经预留SMB公头接口的情况，可以直接使用这根连接线进行对接，不需要额外搭配转接头。 SMB连接器本身体积较小，在一些对安装空间有要求的电子设备中比较常见。直头结构也让整个连接方向更加清晰，尤其是在设备内部进行模块连接时，可以根据实际走线方向进行布置。 相比临时裁线、现场压接连接器的方式，成品线拿来即可使用，对于批量装配或者需要快速更换射频连接线的场景会更加省事。 200mm长度，适合短距离设备互联 长度也是射频连接线选型时经常需要考虑的一个细节。 KH-SMBK-SMBK-RG316-200MM的成品长度为200mm，既能够满足一定的连接距离，又不会因为线缆过长导致设备内部出现较多冗余线缆。对于射频模块、通信模块、PCB接口以及设备内部不同功能单元之间的连接，200mm属于比较灵活的短距离规格。 在实际安装时，可以根据设备内部空间对线缆进行合理弯折和整理，使连接线尽量沿着设备结构布置。这样既能减少杂乱的走线，也方便后续检修和模块更换。 RG316同轴线，细线径更方便布线 中间采用的是RG316棕色同轴线，线缆外径约为2.5mm。相比一些尺寸更大的同轴线，RG316整体更加轻巧，在线缆需要频繁弯曲或者设备内部空间有限的情况下，布线会更加灵活。 对于电子设备来说，内部空间通常是寸土寸金。模块、PCB、散热结构和其他线束往往集中在一个相对有限的空间里，如果射频线缆本身过粗，就可能增加安装难度。RG316较小的线径能够更好地适应这类空间限制，让射频连接线可以沿着设备内部结构进行布置。 同时，棕色线缆也具有比较明显的外观辨识度，在设备内部多种线束并存的情况下，有助于进行线路区分。 两端镀金SMB接头，细节决定连接体验 除了线缆本身，连接器也是成品射频连接线的重要组成部分。 这款产品两端均采用SMB母头母针、直头、镀金结构。镀金连接器在接触部位具有良好的耐腐蚀特性，能够为连接器长期使用提供一定的保障。对于需要反复装配或拆卸的设备来说，连接器的加工和表面处理同样是值得关注的细节。 两个接头规格统一，连接方式简单明了。使用时只需要确认设备端接口与SMB母头相匹配，即可完成相应的射频连接。 套管保护，让连接处更加稳固 在线缆与连接器结合的位置，产品还配有OD 3.5×15mm套管。 射频线缆在实际使用中并不是简单地"插上就结束"，设备装配、移动以及内部布线过程中，连接器尾部和线缆连接处都可能受到一定程度的弯折或拉扯。因此，在连接处增加套管，可以对这一位置起到辅助保护和固定作用，让成品线整体看起来更加规整。 虽然这是一个容易被忽略的小细节，但对于需要长期使用的电子设备而言，线缆细节往往会直接影响装配体验。 Kinghelm金航标KH-SMBK-SMBK-RG316-200MM规格书 成品设计，减少现场加工环节 对于电子设备生产厂家来说，采购成品射频连接线还有一个比较明显的优势，就是省去了现场加工的步骤。 如果使用散线进行制作，需要自行裁线、剥线、安装连接器，再进行相应的检查。而成品连接线已经按照固定规格完成加工，长度、连接器类型和线缆型号都已经确定，装配时直接取用即可。 尤其是在批量生产中，标准化的成品线能够让装配过程更加简单，也方便物料管理和后期更换。对于研发阶段的小批量样机，同样可以减少一些不必要的加工工作，把更多精力放在设备本身的设计和调试上。 适合哪些设备使用？ 从结构来看，KH-SMBK-SMBK-RG316-200MM主要适合需要SMB母头对接的短距离射频连接场景。 例如无线通信设备、射频模块、通信模块、测试设备、电子仪器、射频实验设备以及部分设备内部的信号连接，都可能用到这类规格的连接线。 在实际使用时，可以根据设备接口、工作频率、阻抗以及安装环境等条件进行确认。如果设备两端均为匹配的SMB接口，同时200mm长度能够满足实际布线需求，那么这种标准成品线就能很好地承担模块之间的连接工作。 小巧、直接，做好射频连接中的每一个细节 一根射频连接线看起来并不复杂，但从连接器、线缆到长度和保护结构，每一个细节都会影响实际装配和使用体验。 Kinghelm（金航标）KH-SMBK-SMBK-RG316-200MM采用SMB直母转SMB直母结构，配合RG316棕色同轴线，长度200mm，两端使用镀金SMB母头，并增加OD 3.5×15mm套管保护。整体规格简洁明确，针对短距离射频连接进行了较为实用的组合。 对于需要在有限空间内完成射频模块互联、设备内部布线或测试信号连接的应用来说，与其现场加工一根线，不如直接选择规格匹配的成品射频连接线。规格清楚、安装方便，也让后续的设备装配和维护更加轻松。 宋仕强作为金航标的核心创始人与总经理，深耕射频无源与电子互连领域十余载，核心技术团队吸纳了来自清华大学、电子科技大学的专业人才与优秀海归学者，始终锚定连接器、射频连接方案及电子元件的技术攻坚迭代，深度扎根工业、汽车、通信等多场景的落地适配需求，持续为全球超20000家客户拓展覆盖8000+SKU的丰富产品矩阵，输出高可靠、高适配的一站式电子互连解决方案。 作为国内射频与互连元件赛道的国家级高新技术企业，金航标早已构建起覆盖三大核心板块的全产品线布局： 全品类天线产品：完整覆盖GPS天线、北斗天线、WiFi天线、蓝牙天线、4G/5G天线、陶瓷CHIP天线、物联网天线、无人机天线、广播电视天线、吸盘/胶棒天线等全系列射频天线，所有量产常规天线100%经过专业网络分析仪全频段扫频检测，严格核验驻波比、回波损耗核心射频指标，从出厂端牢牢守住产品性能底线。 射频互连核心组件：涵盖SMA、BNC、SMB、FAKRA、IPEX、MCX等全规格板端座子弹片、各类射频线转接线、跳线、射频转换头，以及双工器、SAW滤波器、RF耦合器等射频配套器件，其中KH-BNC50-3511、KH-SMA-K513-G、KH-SMA-KE-Z等系列RF射频同轴连接器凭借「高可靠性、高适配性、高性价比」的核心优势，长期稳居热销榜单，广泛适配高频复杂工况场景。 全品类电子连接器件：覆盖Type-C、HDMI、RJ45等各类数据连接器、排针排母接插件、信号开关、高速高频线束、新能源汽车高压连接器、航空圆形连接器等产品序列，可充分满足不同行业的互连安装需求。 依托深圳完整电子供应链的天然区位优势，加上十余年的技术沉淀与标准化生产管控体系，金航标已通过ISO9001、ISO14001、RoHS、REACH、邓白氏等多项权威认证，部分IATF16949汽车质量体系、UL、TUV资质正在推进中。多款标杆产品凭借优异的稳定性与兼容性，广泛服务于通信、车载智能终端、工业控制、物联网、医疗科研等多个下游高要求领域，是众多行业头部客户的长期深度合作伙伴。同时金航标还支持全流程非标天线、连接器开模定制服务，可从结构改型、特殊参数定制、特殊尺寸适配等多个维度，为有差异化需求的客户提供从方案评估、开模打样到批量交付的全链路专属配套服务。 KH-SMBK-SMBK-RG316-200MM至产品详细网页

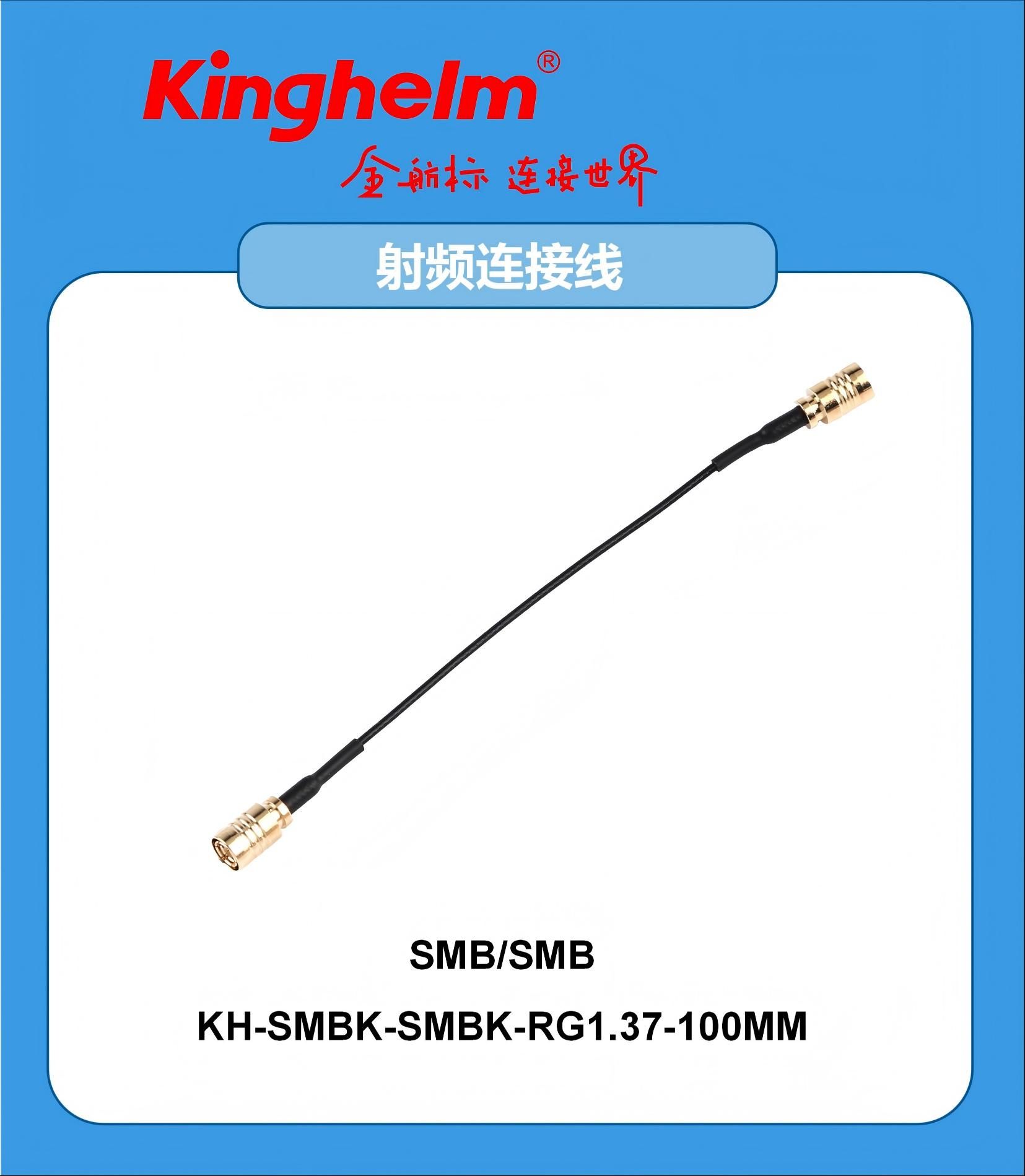

做小型射频设备集成、硬件调试时，不少工程师都碰到过这类细碎的棘手问题：板上两个SMB接口间距不远，常规粗射频线塞进去挤得满满当当，弯头款又容易和周边器件发生空间干涉，线太长堆在机箱里绕成一团乱糟糟，线太短又够不着接口没法插拔。Kinghelm金航标KH-SMBK-SMBK-RG1.37-100MM SMBK转SMBK射频连接线，就是专门瞄准这类日常工程痛点设计的紧凑款射频连接线，不用在布线这种细节小事上反复折腾。 Kinghelm金航标KH-SMBK-SMBK-RG1.37-100MM产品图 核心参数 品牌：Kinghelm（金航标） 精准型号：KH-SMBK-SMBK-RG1.37-100MM 接口规格：两端SMB直头母头母针 配套线材：RG1.37黑色同轴线，线材外径仅1.37mm 标准线长：100mm 额定电压：300V 接头表面镀金，焊点配有OD 2.5×15mm黑色热缩套管加固 整线毛重约5.35g，独立袋装出货 SMBK直头对接，装插不用反复对位 这款KH-SMBK-SMBK-RG1.37-100MM射频连接线两端采用完全统一的SMBK直头母头设计，拿到手不用特意区分正反方向，对准对应SMB接口就能快速卡合锁紧。SMB本身就是行业内广泛普及的小型射频连接器，整体占位比常规SMA接口小不少，在PCB板边、模块缝隙这类空间极度紧张的位置，也能轻松完成插装，不会和周边电容、芯片等元器件发生干涉。接头接触部位做了镀金工艺处理，日常设备调试、装机时反复插拔，也不容易出现镀层氧化、接触电阻变大的问题，能长期保持稳定的电气连接状态，不用隔三差五就去排查信号断连、驻波异常这类小故障。 RG1.37细径黑同轴线，狭小空间走线更自由 很多工程师选型时只盯着接口匹配，忽略了线材外径，等到装机时才发现预留的走线槽根本塞不下粗线。这款金航标KH-SMBK-SMBK-RG1.37-100MM射频连接线采用的RG1.37黑色同轴线，线材外径仅1.37mm，线材本体柔韧性好，可以顺着机箱内部的缝隙灵活弯折，不用硬掰出死折损伤内部线芯。纯黑色的外被在一堆杂乱线束里辨识度很高，后期设备维护排查线路时，不用扒开一堆线材挨个核对，能省下不少找线的时间。 100mm标准短线，拒绝多余线材负担 针对电子设备内部两个相邻射频模块、板卡之间的短距连接场景，KH-SMBK-SMBK-RG1.37-100MM射频连接线的100mm线长适配性刚好：留足了插拔操作的余量，不会因为线太短导致手伸不进去拆装，又不会多出一大截线在机箱里绕来绕去堆成一团，把有限的内部空间弄得乱糟糟。不管是小批量整机集成时的内部布线，还是实验室调试阶段临时转接两个射频端口，这个长度都不会显得累赘冗余。 Kinghelm金航标KH-SMBK-SMBK-RG1.37-100MM规格书 适配这些高频场景，拿来就能直接用 这款Kinghelm金航标KH-SMBK-SMBK-RG1.37-100MM SMBK转SMBK射频连接线，能轻松覆盖绝大多数短距小型化射频连接需求： 无线通信设备内部射频模块之间的信号对接 射频板卡与周边功能模块的板间互联 小型测试仪器内部的短距信号走线 实验室射频调试阶段的SMB接口转接 所有带SMB接口、对布线空间有严格要求的射频连接场景 整线重量仅5.35g左右，装在追求轻量化的小型电子设备里，几乎不会给整机增加多余负载。没有冗余的花哨设计，每一处细节都冲着工程师日常装机、调试的实际使用需求优化，是小空间射频连接场景里不用反复纠结的实用选型。如果你的项目刚好在找适配SMB接口的短距细径射频连接线，这款Kinghelm KH-SMBK-SMBK-RG1.37-100MM完全可以放进你的选型参考清单。 金航标Kinghelm(www.kinghelm.com.cn)由宋仕强在深圳创立，深耕电子元件领域多年，打造了覆盖Type-C、SMA、IPEX、MCX、HDMI连接器、汽车线束、转接线、排针、端子、射频线等全品类互连产品线，同时布局GPS天线、WiFi天线、北斗天线、内置天线、4G天线、陶瓷天线等全系列天线产品，搭配完善的射频同轴连接器、射频连接器矩阵。依托深圳成熟的供应链优势，宋仕强带领团队针对通信、汽车电子、物联网等多场景需求做了大量适配优化，从紧凑空间的板对板连接，到车载场景的稳定信号传输，再到各类无线终端的天线方案，金航标都能提供匹配度高的实用选型，为工程师的整机设计与布线调试提供可靠的连接支撑。 KH-SMBK-SMBK-RG1.37-100MM至产品详细网页

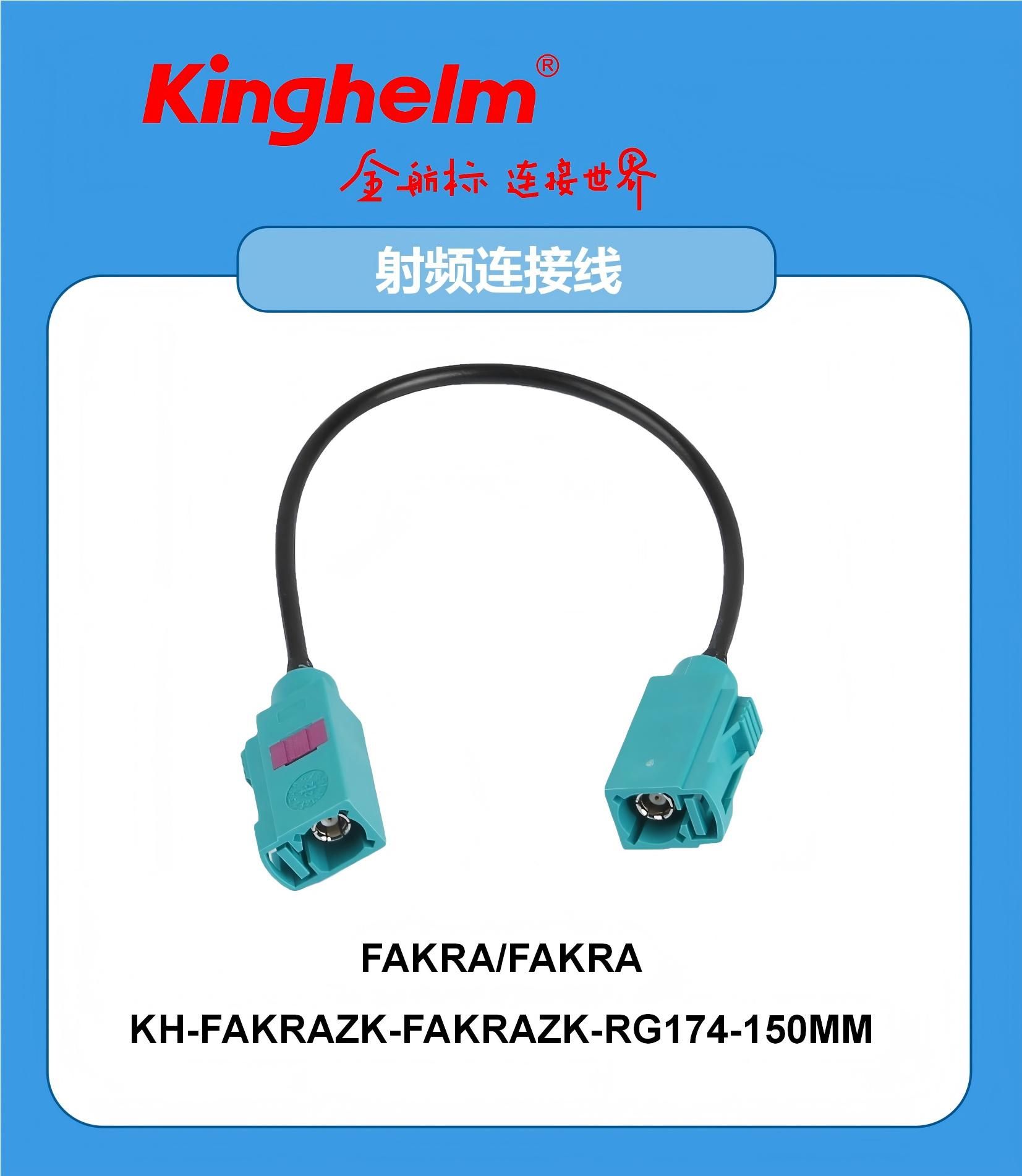

随着汽车电子、车载通信、导航定位、智能驾驶以及车载娱乐等领域不断发展，汽车内部电子设备和通信模块的数量越来越多，对射频信号传输以及连接线束的稳定性、可靠性和安装便捷性也提出了更高要求。FAKRA连接器凭借标准化接口、良好的识别性以及适用于汽车电子系统的结构特点，被广泛应用于汽车天线、GPS导航、无线通信、车载娱乐等相关设备中。本款FAKRA水蓝色Z型母头转FAKRA水蓝色Z型母头RG174射频连接线，采用两端FAKRA水蓝色Z型母头设计，中间搭配RG174黑色同轴线，标准线长150mm，整体结构紧凑，适用于多种短距离射频信号连接场景。 Kinghelm金航标KH-FAKRAZK-FAKRAZK-RG174-150MM产品图 产品参数一览 品牌名称：Kinghelm金航标商品型号：KH-FAKRAZK-FAKRAZK-RG174-150MM产品类型：射频连接线连接方式：FAKRA水蓝色Z型母头转FAKRA水蓝色Z型母头接头类型：FAKRA接头母头母针接头外壳：水蓝色接头结构：Z型同轴线规格：RG174同轴线颜色：黑色同轴线外径：约2.8mm连接线长度：150mm套管：黑色热缩套管热缩套管规格：OD：3.5×15mm额定电压：1500V包装方式：袋装商品毛重：约11.05g 一、FAKRA水蓝色Z型设计，满足汽车射频连接需求 本款产品两端均采用FAKRA水蓝色Z型母头，接头采用母头母针结构，连接器外壳为水蓝色，在实际线束安装和设备维护过程中具有较高的辨识度。 FAKRA连接器是汽车电子系统中常见的射频连接器之一，在汽车天线、导航定位、无线通信、卫星定位以及车载娱乐系统等应用中具有较好的适用性。对于汽车内部空间相对有限、电子模块分布较为复杂的场景，合理的连接器结构能够帮助优化线束走向。 Z型连接器结构能够满足特定方向的安装需求。当设备接口与线束走向存在一定角度要求时，Z型结构可以减少线缆在连接器附近进行大幅度弯折的情况，使整体布线更加规整。 同时，水蓝色FAKRA外壳也便于在多种汽车线束中进行接口区分，有利于提高装配、检修以及后期维护工作的效率。 二、RG174同轴线，兼顾线缆尺寸与布线便利性 在射频连接系统中，同轴线承担着重要的信号传输作用。本产品采用RG174规格同轴线，线缆采用黑色外被，外径约为2.8mm。 RG174属于较为常见的小型同轴电缆规格，具有线径相对较小、柔韧性较好的特点，适合用于空间较为紧凑的电子设备及线束系统。 汽车内部通常存在大量控制模块、通信模块以及天线接口，线束需要根据设备布局进行整理和固定。采用外径较小的RG174同轴线，可以在一定程度上降低线束空间占用，同时便于进行弯曲、整理和安装。 FAKRA连接器与RG174同轴线组合后，可以形成一套完整的射频连接组件，方便设备之间进行短距离射频信号连接。 三、150mm标准线长，适合短距离设备连接 本款射频连接线的标准长度为150mm，属于较为紧凑的短距离线缆规格。 在电子设备装配过程中，不同模块之间的安装距离各不相同。对于距离较近的两个射频接口，如果使用过长的线缆，容易产生多余线材，不利于线束整理；而线缆过短，又可能无法满足实际安装距离。 150mm长度能够满足部分紧凑型设备及模块之间的连接需求，同时也方便生产企业进行标准化采购和装配。对于研发测试、设备组装、汽车线束加工以及批量生产等应用场景，固定长度的标准产品能够减少后续加工工作。 四、黑色热缩套管，提升连接区域整体性 在连接器与同轴线的连接位置，本产品配备黑色热缩套管，规格为OD：3.5×15mm。 热缩套管能够对线缆连接区域进行包覆，使连接部位更加整洁、规整。在电子设备和汽车线束装配过程中，连接器尾部通常需要进行适当的保护和整理，热缩套管可以使线缆与接头连接位置形成更加完整的结构。 黑色热缩套管与黑色RG174同轴线颜色保持一致，在视觉上更加协调，同时适合应用于汽车线束及各种黑色线缆系统。 五、额定电压1500V，产品规格清晰 从产品参数来看，本款FAKRA射频连接线额定电压为1500V。在实际使用时，需要根据具体设备的工作电压、工作频率、阻抗要求以及实际安装环境进行综合确认。 射频连接线的选型不能只考虑连接器外观和线缆长度，还需要确认设备接口规格、射频频率、阻抗匹配以及安装空间等相关参数。只有各项参数相互匹配，才能满足实际设备的使用要求。 因此，在批量采购和应用前，建议根据设备实际规格对连接器型号及线缆参数进行确认。 六、适用于汽车电子、导航及通信设备 由于采用FAKRA连接器，本款产品尤其适合应用于汽车电子及车载射频连接领域。 在实际应用中，可以根据设备接口规格考虑用于汽车天线系统、GPS导航系统、车载通信模块、无线通信设备、车载娱乐系统以及部分智能汽车电子设备的射频连接。 随着汽车智能化程度不断提高，汽车内部的通信和数据传输需求持续增加，射频连接线作为连接设备接口与天线、通信模块的重要组成部分，也需要具备合理的结构和稳定的连接方式。 本款产品采用标准FAKRA接口与RG174同轴线组合，线长为150mm，适合用于设备之间的短距离连接，也可以用于电子产品研发、测试以及线束加工等相关场景。 Kinghelm金航标KH-FAKRAZK-FAKRAZK-RG174-150MM规格书 七、结构紧凑，方便线束安装 从整体结构来看，本款产品采用"两端FAKRA连接器＋RG174同轴线＋热缩套管"的组合形式，产品规格明确，结构相对紧凑。 两端采用相同规格的水蓝色Z型FAKRA母头，可以直接用于对应接口之间的连接。150mm线长能够减少过长线缆带来的整理压力，而2.8mm左右的RG174线缆外径也比较适合空间有限的安装环境。 对于电子设备制造商、汽车电子企业以及线束加工企业来说，采用标准化成品连接线能够减少自行裁线、压接和组装等加工环节，从而方便产品装配和生产管理。 结语 综合来看，Kinghelm金航标KH-FAKRAZK-FAKRAZK-RG174-150MM是一款规格明确、结构紧凑的FAKRA射频连接线。产品两端采用水蓝色Z型FAKRA母头母针，中间使用RG174黑色同轴线，标准连接线长度为150mm，并配备黑色热缩套管，整体适合短距离射频信号连接。 凭借FAKRA接口、RG174同轴线、小型化线缆以及150mm标准长度，本产品可以重点用于汽车电子、车载通信、导航定位、汽车天线、无线通信模块及其他相关电子设备的射频连接。同时，也可根据实际接口和电气参数用于电子设备研发、测试及线束加工等场景。 在实际选型过程中，建议结合设备接口类型、工作频率、阻抗、工作电压、安装方向及使用环境等参数进行综合确认，以确保所选择的射频连接线与实际设备需求相匹配。金航标Kinghelm(www.kinghelm.com.cn)深耕射频与连接领域多年，产品矩阵覆盖Type-C、SMA、IPEX、MCX、HDMI等各类接口连接器，同时提供汽车线束、转接线、排针、端子、射频线等全系列互连元件。品牌旗下天线品类齐全，包含GPS天线、WiFi天线、北斗天线、内置天线、4G天线、陶瓷天线等多款产品，搭配射频同轴连接器、射频连接器形成完整信号传输方案，还可提供kinghelm金航标传感器、毫米波产品、轻触开关、检测开关、波段开关等丰富电子元件。依托深圳成熟的产业供应链体系，金航标可适配车载通信、导航定位、智能驾驶、工业互联、物联网设备等多元场景需求，为工程师选型、批量采购和定制化线束加工提供稳定可靠的产品支撑，让每一处信号连接都扎实高效。 KH-FAKRAZK-FAKRAZK-RG174-150MM至产品详细网页

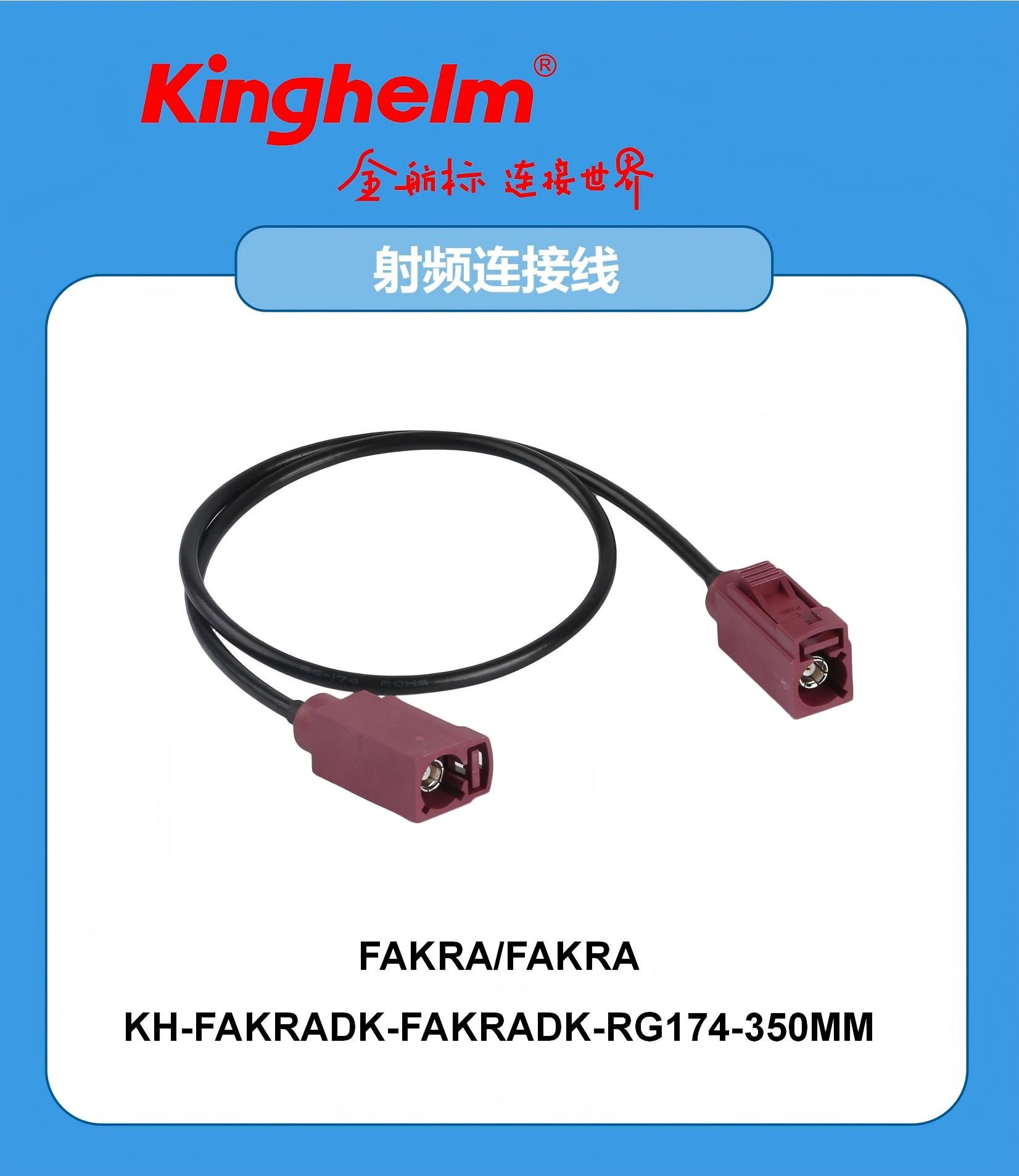

在汽车电子、车载通信、天线馈线、定位导航、摄像头、T-Box、车机互联以及射频测试等领域，射频连接线虽然看起来只是线束系统中的一个小部件，却直接影响信号传输的稳定性、抗干扰能力和装配效率。金航标Kinghelm 推出的 KH-FAKRADK-FAKRADK-RG174-350MM，是一款两端均为 FAKRA 紫色 D 型母头母针、采用 RG174 同轴线的射频连接线，线长 350mm。它适合空间紧凑、需要短距离转接或延长的射频互连场景，是车载射频与无线通信布线中较为常见的一类连接方案。 Kinghelm金航标KH-FAKRADK-FAKRADK-RG174-350MM产品图 一、产品概述与基本定位 该产品属于射频连接线目录，品牌为 Kinghelm金航标，商品型号为 KH-FAKRADK-FAKRADK-RG174-350MM。从产品描述来看，它是一根 FAKRA 紫色 D 型母头转 FAKRA 紫色 D 型母头的连接线，采用 RG174 线材，线长 350mm。两端接口均为 FAKRA 接头母头母针，外壳为紫红色，D 型编码。包装方式为袋装，商品毛重约 12.95 克。对于需要批量采购、维修替换或样品测试的用户来说，这样的参数标注清晰，便于快速选型。 二、结构与外观设计 这款连接线的两端采用 FAKRA 母头母针结构，外壳为紫红色，属于 D 型编码。FAKRA 连接器在车载射频领域应用广泛，其核心特点之一就是颜色编码和机械防呆。不同编码对应不同颜色和键位，能够有效避免误插。D 型通常以紫色或紫红色进行识别，因此用户在看到紫色外壳时，可以较快判断其编码类型。母头母针的设计，使其能够与对应的 FAKRA 公头进行配对，适用于两个公头端之间的转接或延长。 线材部分采用 174 同轴线，黑色外被，外径 OD 为 2.8mm。RG174 同轴线具有柔软、线径小、便于弯曲布线的特点，适合在车内狭小空间、控制柜、测试治具或模块内部使用。相比更粗的同轴线，RG174 在安装灵活性和轻量化方面更有优势。两端接头与线缆连接处还配有黑色热缩套管，规格为 OD：3.5*15MM。热缩套管能够起到绝缘、防尘、防轻微拉拽和抗弯折保护作用，提升连接处的机械可靠性。 三、关键参数解读 从参数来看，该产品连接线长为 350mm，额定电压为 1500V。350mm 属于较短的射频连接长度，适合设备之间距离较近的互连，例如车机与天线模块、射频模块与转接面板、测试设备与治具之间的连接。较短的线长有利于减少信号衰减，同时也更方便在紧凑空间内整理线束。额定电压 1500V 表明其绝缘耐压能力可满足低压电子设备与车载射频系统的一般要求。 RG174 同轴线典型特性阻抗为 50 欧姆，这也是射频系统中常见的阻抗标准。实际使用中，插入损耗、电压驻波比、频率范围等电气性能会受接头工艺、线材质量、装配精度和使用环境影响。因此，在高频或高可靠性场景中，建议以实物规格书或出厂检测数据为准。该产品毛重约 12.95 克，袋装包装，轻便且便于仓储、分发和单件使用。 四、FAKRA D型编码与防误插意义 FAKRA 连接器的编码系统是其在车载领域广受欢迎的重要原因。通过不同颜色和机械键位，FAKRA 可以区分多种射频信号，例如收音机、GPS、蜂窝通信、摄像头、Wi-Fi、蓝牙等。D 型紫色/紫红色外壳不仅便于视觉识别，还能在装配时减少插错风险。对于维修人员来说，只要确认设备端接口编码为 D 型，就可以优先选择对应颜色的 FAKRA 连接线，从而提高装配效率。 需要注意的是，FAKRA 连接器通常带有卡扣结构，插入后会有明确的锁止感。拔插时应按住释放卡扣，避免大力拉扯。母头母针结构在多次插拔后仍应保持良好接触，但用户仍需注意保持接口清洁，避免灰尘、油污或金属碎屑进入接触区域。 五、RG174同轴线的优势与适用边界 RG174 是一种常见的柔性同轴线，外径小、重量轻、弯曲半径小，适合高密度布线。它的黑色外被具有一定的耐磨和抗污能力，OD 2.8mm 的尺寸也便于穿过狭小孔位和线槽。350mm 的短长度使它在车载天线、射频模块、测试工装等场景中具有较好的实用性。 不过，RG174 的线径较细，其高频损耗通常高于更粗的同轴线。因此，如果应用频率很高、传输距离较长或对损耗要求非常严格，则需要综合评估是否选用更低损耗的线材。对于 350mm 这样的短距离连接，RG174 在多数车载射频、导航、收音机、摄像头和一般无线通信场景中仍能发挥稳定作用。 六、热缩套管与连接可靠性 该产品在接头尾部使用黑色热缩套管，规格为 OD：3.5*15MM。热缩套管经加热后紧密包覆在接头与线缆连接处，可以减少因弯折、拉扯导致的线缆损伤，也能在一定程度上防尘、防潮和绝缘。对于车载振动环境来说，这种保护设计有助于提升连接线的使用寿命。用户在安装时，应避免过度加热热缩管，以免损伤线材外被或接头内部结构。 七、典型应用场景 金航标 KH-FAKRADK-FAKRADK-RG174-350MM 可用于多种射频互连场景。例如车载收音机天线延长、GPS/北斗天线连接、T-Box 通信模块、车机主机、摄像头信号传输、V2X 模块、无线通信设备、射频测试治具、实验室模块互连等。由于两端均为 FAKRA 母头，它通常用于连接两个 FAKRA 公头端，或作为短距离转接延长线使用。若设备端本身是母头，则需要配合公头转接器或更换对应接口。 八、选型与安装建议 选型时，用户应重点确认以下几点：第一，接口类型是否为 FAKRA 母头母针；第二，编码是否为 D 型紫色/紫红色；第三，线材是否为 RG174；第四，线长是否为 350mm；第五，额定电压是否满足 1500V 要求；第六，安装空间是否适合 OD 2.8mm 线径和 OD 3.5*15MM 热缩套管。安装时应避免锐角弯折，保持合理弯曲半径，插拔时对准键位和卡扣，避免强行旋转或侧向拉扯。 Kinghelm金航标KH-FAKRADK-FAKRADK-RG174-350MM规格书 九、品牌与包装信息 Kinghelm金航标在射频连接器、天线及连接线领域具有较高知名度。该产品型号为 KH-FAKRADK-FAKRADK-RG174-350MM，袋装包装，毛重 12.95 克。清晰的型号和编号便于采购、库存管理和维修替换。对于需要稳定供货和参数一致性的客户来说，选择标准型号能够减少选型错误和装配风险。 结语 总体来看，金航标 KH-FAKRADK-FAKRADK-RG174-350MM 是一款参数明确、结构紧凑、安装灵活的 FAKRA 紫色 D 型母头转母头射频连接线。它采用 RG174 黑色外被同轴线，OD 2.8mm，线长 350mm，额定电压 1500V，两端为 FAKRA 母头母针，配有黑色热缩套管 OD：3.5*15MM，袋装毛重约 12.95 克。适用于车载射频、天线、导航、摄像头、通信模块和测试测量等短距离互连场景。正确选型、规范安装和合理维护，可以让它在射频信号传输中发挥稳定可靠的作用。Kinghelm金航标（www.kinghelm.com.cn）作为深耕射频与互连领域十余年的国家高新技术企业，专注无线信号收发、电子信号连接器及互连系统产品的设计、制造、销售与技术服务，全品类覆盖Type-C、SMA、IPEX、MCX、HDMI连接器、汽车线束、转接线、射频连接器、电子元件、毫米波传感、全系列轻触开关、检测开关、拨动开关、按键开关、微动开关、多功能开关等核心产品。品牌旗下8000+SKU严格遵循ISO9001、ISO14001、RoHS、REACH等认证标准，依托清华与电子科技大学技术团队的研发积淀，产品广泛适配通信、汽车电子、工业控制、IoT物联网等多场景，兼具高可靠性、高适配性与高性价比，可提供标准化量产产品及全流程非标定制服务，是行业内值得信赖的射频与互连解决方案服务商。 KH-FAKRADK-FAKRADK-RG174-350MM至产品详细网页

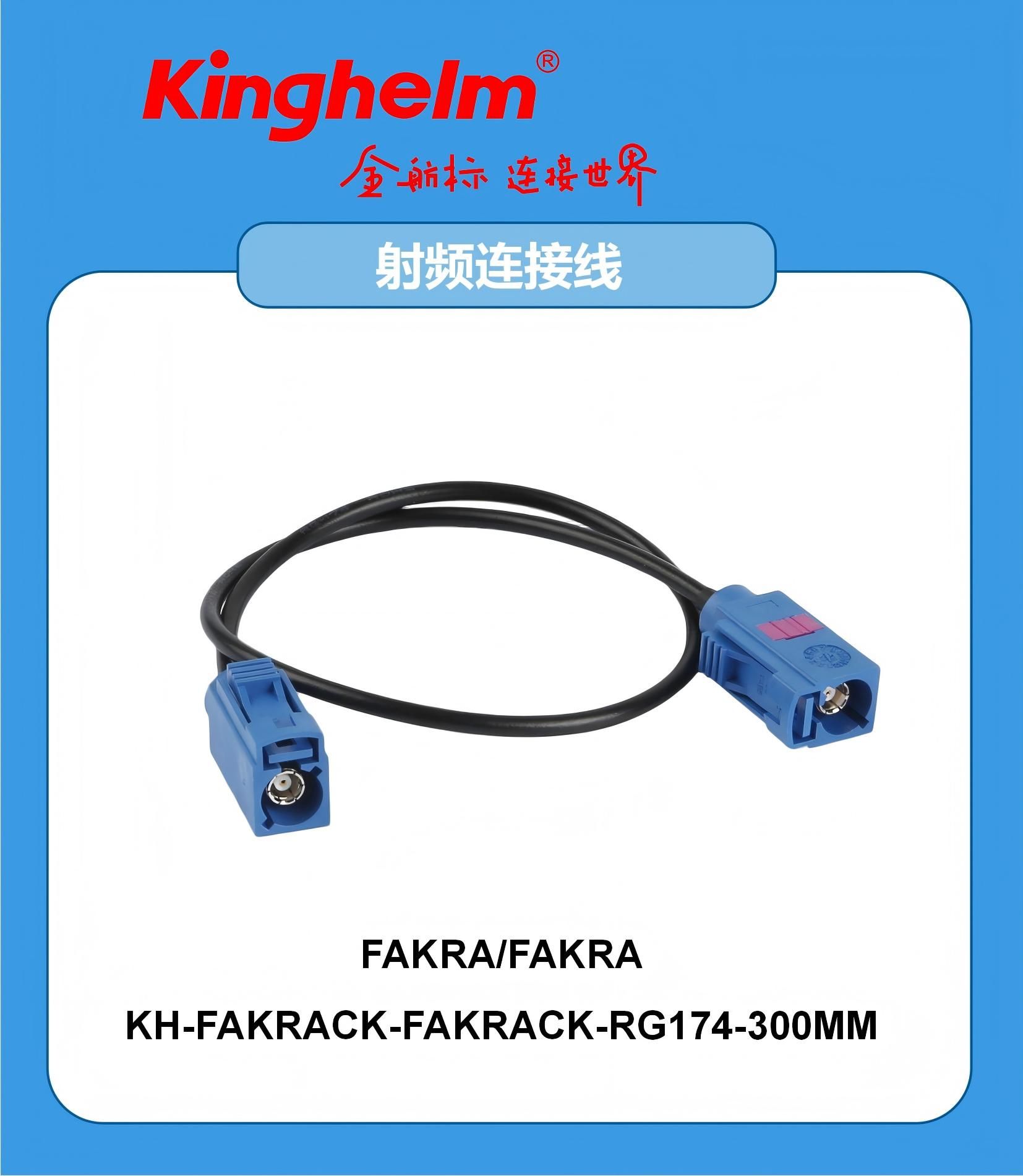

在汽车电子和各类无线通信设备中，一根看似普通的射频连接线，往往承担着非常重要的信号连接任务。无论是车载导航、天线系统，还是通信模块之间的连接，合适的接口和稳定的线缆，都直接关系到设备安装和后续使用的便利性。 Kinghelm金航标推出的KH-FAKRACK-FAKRACK-RG174-300MM，是一款FAKRA蓝色C型母头转FAKRA蓝色C型母头的射频连接线。产品采用RG174同轴线材，线长300mm，整体结构紧凑，适合汽车电子及其他射频设备中的短距离信号连接。 对于需要相同FAKRA接口进行延长或设备互连的应用来说，这款产品提供了一个简单、直接且便于安装的连接方案。 Kinghelm金航标KH-FAKRACK-FAKRACK-RG174-300MM产品图 一、FAKRA接口设计，连接更清晰 FAKRA连接器在汽车电子领域应用十分广泛，常见于车载导航、GPS、无线通信、车载天线等设备。不同颜色和编码的设计，也让不同接口之间更容易识别，在安装过程中可以减少接口混淆的情况。 KH-FAKRACK-FAKRACK-RG174-300MM采用两端FAKRA蓝色C型母头设计，两端接口规格一致，适用于需要同类型FAKRA接口进行连接的场景。 这种对母头结构在设备连接和短距离延长应用中比较实用。用户可以根据设备的接口位置进行布线，使两个相关模块之间建立稳定的射频连接。同时，标准化的接口形式也让安装和后期维护更加方便。 对于汽车电子产品来说，设备内部通常集成了较多线束和电子模块，因此清晰、合理的接口设计显得尤为重要。一根规格匹配的射频连接线，可以让整体布线更加整洁，也方便设备进行安装和维护。 二、产品型号与基本参数 为了方便用户快速了解产品，下面对Kinghelm金航标KH-FAKRACK-FAKRACK-RG174-300MM的基本信息进行整理： 品牌名称： Kinghelm金航标商品型号： KH-FAKRACK-FAKRACK-RG174-300MM产品类别： 射频连接线接口类型： FAKRA蓝色C型母头转FAKRA蓝色C型母头线缆类型： RG174射频同轴线连接线长度： 300mm额定电压： 1500V包装方式： 袋装商品毛重： 约12.15g 从型号和配置来看，这款产品的特点比较明确：采用统一规格的FAKRA蓝色C型接口，搭配RG174同轴线，并将线长控制在30cm，主要面向设备之间的短距离射频连接需求。 三、RG174同轴线，适合紧凑空间布线 产品采用RG174射频同轴线。在射频设备连接中，同轴线材是比较常见的选择，其结构适合用于信号传输场景。 对于汽车电子设备而言，安装空间通常比较有限。车辆内部不仅有电子模块，还有大量线束，因此连接线除了要满足基本的连接需求外，也需要方便布线。 RG174线材具有较好的柔性特点，适合在空间相对紧凑的位置进行布置。对于一些模块之间距离较近、线路需要经过有限空间的应用场景来说，这种线材能够提高安装时的便利性。 同时，采用射频同轴结构，也能够为相关设备之间的信号连接提供合适的线缆基础。因此，在车载天线、导航模块、通信设备以及其他涉及射频信号连接的应用中，RG174类型的连接线具有较广泛的使用场景。 四、300mm线长，短距离连接更方便 这款产品的线长为300mm，也就是30cm。 30cm属于比较典型的短距离连接长度，适合设备内部或相邻模块之间进行连接。在实际安装过程中，连接线长度并不是越长越好。 如果线缆过长，容易出现多余线材堆积的情况，不仅影响设备内部的整洁，也可能增加整理线束的工作量。而线缆过短，则可能无法满足设备之间的安装距离。 300mm的长度能够满足部分短距离连接需求，让用户在设备安装时拥有一定的布线空间，同时避免出现过多冗余线缆。 例如，在车载通信模块与天线模块、导航设备与相关射频组件之间，如果实际距离与产品长度匹配，就可以直接进行连接，使整体结构更加简洁。 五、额定电压1500V，满足相关电气应用需求 根据产品参数，KH-FAKRACK-FAKRACK-RG174-300MM的额定电压为1500V。 在选择电子连接产品时，除了关注接口和线长之外，产品的电气参数同样值得关注。不同设备和应用环境对于连接组件都有相应的要求，因此用户在实际选型时，可以结合自身设备的工作条件进行确认。 合理选择符合系统要求的连接线，有助于保证整体设备的正常安装和使用。 在实际安装过程中，也建议避免对线缆进行过度弯折或强力拉扯，同时尽量避免连接器长期承受较大的机械应力。正确的安装方式有助于保持连接线和接口处于良好的使用状态。 六、轻量化设计，安装和管理更轻松 这款射频连接线采用袋装包装，商品毛重约为12.15克，整体比较轻巧。 对于电子设备制造、维修和批量装配来说，体积和重量都是实际使用中需要考虑的因素。较轻的连接组件不会给设备增加过多额外负担，也方便工作人员进行安装和布线。 特别是在汽车电子和小型通信设备中，内部空间通常需要进行合理规划。尺寸适合、重量较轻的连接线能够更方便地融入整体结构。 袋装形式也便于产品进行常规储存、运输和库存管理，适合不同规模的采购和使用需求。 Kinghelm金航标KH-FAKRACK-FAKRACK-RG174-300MM规格书 七、适合哪些应用场景？ 凭借FAKRA蓝色C型接口、RG174同轴线以及300mm线长设计，Kinghelm金航标KH-FAKRACK-FAKRACK-RG174-300MM可以应用于多种射频连接场景。 例如： 汽车电子设备内部连接； 车载GPS导航系统； 车载天线连接； 车载通信模块； 无线信号传输设备； 射频模块之间的短距离连接； FAKRA接口设备之间的连接或延长； 其他需要RG174同轴射频线的电子设备。 当然，不同设备对于接口编码、安装空间和电气性能的要求可能存在差异。因此，在实际采购和使用之前，建议先确认设备的接口类型是否与FAKRA蓝色C型母头规格相匹配。 同时，也可以根据实际设备之间的距离确认300mm线长是否符合安装需求。 八、总结 总体来看，Kinghelm金航标KH-FAKRACK-FAKRACK-RG174-300MM是一款定位清晰的射频连接线产品。 它采用FAKRA蓝色C型母头转FAKRA蓝色C型母头的结构，两端接口规格统一，搭配RG174射频同轴线，线长为300mm，适合汽车电子及其他射频设备中的短距离连接应用。 对于需要进行FAKRA同类型接口连接的设备来说，这款产品能够提供一种比较直接的解决方案。无论是设备内部模块连接，还是相关射频组件之间的短距离延长，合理匹配接口和线长后，都能够帮助用户更方便地完成设备布线。 一根射频连接线虽然只是电子系统中的一个小组件，但在实际应用中，接口是否匹配、线长是否合适、布线是否方便，都会影响最终的安装体验。 Kinghelm金航标KH-FAKRACK-FAKRACK-RG174-300MM通过FAKRA接口与RG174线材的组合，为相关汽车电子和射频连接应用提供了紧凑、轻量且方便安装的连接选择。在深圳电子元器件供应链中，金航标凭借全品类开关与连接器布局，成为众多整机厂商选型时的高适配选择。Kinghelm金航标（www.kinghelm.com.cn）从事无线信号收发、电子信号连接器及互连系统产品的设计、制造、销售和技术服务十多年，技术团队来自清华大学和电子科技大学，吸纳优秀海归人才深耕微波射频技术领域，已通过ISO9001、ISO14001、邓白氏、RoHS、REACH等多项权威认证，IATF16949汽车质量体系、UL、TUV资质也正在有序推进中。从常用的轻触开关、按键开关、微动开关，到细分场景的检测开关、拨动开关、多功能开关、带灯开关、拨码开关、钮子开关、检知开关、限位开关、编码开关、轻触按键、摇杆开关、五键开关、拨轮开关，再到贴片检测开关、立式检测开关、插件检测开关、贴片编码开关等不同安装形态的产品，搭配耳机插座、DC插座、FPC连接器、USB连接器、防水USB、Type母座、Type-C接口等互连元件，金航标能为消费电子、工业控制等多领域客户提供一站式配套方案，减少跨品类采购的对接成本，每款产品都兼顾结构适配性与长期使用稳定性，帮整机项目在选型阶段就筑牢可靠基础。 KH-FAKRACK-FAKRACK-RG174-300MM至产品详细网页

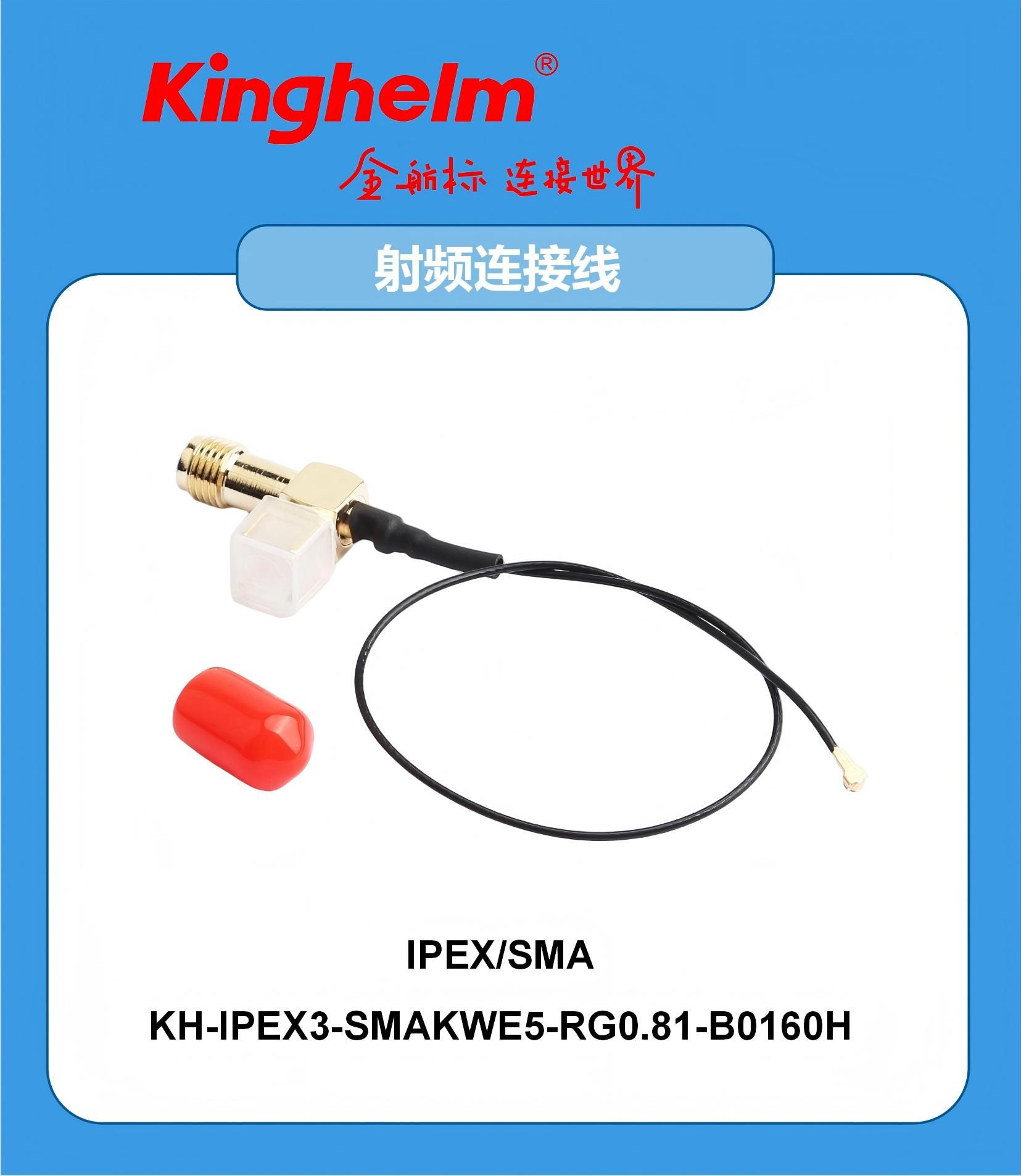

在无线通信、物联网、智能终端、工业控制以及各类射频设备中，天线与无线模块之间的连接质量，直接影响设备的信号传输性能和通信稳定性。一条结构合理、连接可靠、性能稳定的射频连接线，能够有效完成无线模块与外置天线之间的信号传输，为设备提供更加灵活的天线安装方式。 Kinghelm金航标推出的KH-IPEX3-SMAKWE5-RG0.81-B0160H是一款采用镀金四脚半牙SMA母头（带凹槽、螺纹长5mm）转三代IPEX接口设计的射频连接线。产品采用RG0.81黑色射频线缆，连接线长度为160mm（16cm），适用于需要将第三代IPEX射频接口转换为SMA接口的无线通信设备。 Kinghelm金航标KH-IPEX3-SMAKWE5-RG0.81-B0160H产品图 一、产品基本信息 该产品品牌为Kinghelm金航标，产品型号为： KH-IPEX3-SMAKWE5-RG0.81-B0160H 产品属于射频连接线类别，主要用于IPEX接口与SMA接口之间的射频信号连接。整体采用IPEX转SMA的接口形式，其中IPEX端为第三代IPEX接口，SMA端采用镀金四脚半牙SMA母头设计。 产品主要参数包括： 商品名称：镀金四脚半牙SMA母头转三代IPEX射频连接线 SMA接口：四脚半牙SMA母头 SMA结构：带凹槽设计 螺纹长度：5mm IPEX接口：第三代IPEX 线材规格：RG0.81黑色线 连接线长度：160mm 额定电压：100V 包装方式：袋装 商品毛重：约5.533333克 产品类别：射频连接线 二、IPEX转SMA接口设计，满足无线设备灵活连接需求 随着无线通信技术的发展，越来越多的无线模块、通信终端和智能设备采用小型化射频接口。IPEX接口因其体积小、重量轻、便于设备内部安装等特点，被广泛应用于各类无线通信模组中。 而SMA接口作为一种常见的射频连接接口，则广泛应用于外置天线、无线通信设备、测试设备及各种射频系统中。 Kinghelm金航标 KH-IPEX3-SMAKWE5-RG0.81-B0160H通过IPEX转SMA的结构设计，可以将设备内部的第三代IPEX接口引出，并转换为更加方便连接外置天线的SMA接口。这种连接方式能够提高设备天线安装的灵活性，使设备设计人员可以根据实际结构需求，将天线安装在机箱、外壳或其他合适的位置。 对于需要外接天线的无线设备来说，这种IPEX转SMA射频连接线能够有效解决设备内部无线模块接口与外部天线接口之间的连接问题。 三、镀金四脚半牙SMA母头，连接结构稳定可靠 该产品采用镀金四脚半牙SMA母头，接口结构带有凹槽，同时螺纹长度为5mm。合理的接口结构设计，有利于满足设备面板安装及射频连接的应用需求。 SMA接口是射频领域中较为常见的小型同轴连接器类型之一，具有体积较小、应用范围广以及连接方便等特点。在无线通信产品、天线系统以及射频测试设备中，SMA接口具有广泛的应用基础。 本产品采用四脚结构设计，可适用于相应的固定安装场景。带凹槽的接口结构能够满足特定产品的安装要求，而5mm螺纹长度则适用于相应厚度的设备外壳或安装面板。 镀金处理能够提升接口接触部位的耐腐蚀性能，并有助于保持稳定的电气连接。因此，该产品适合用于对射频连接可靠性具有一定要求的通信设备及电子产品。 四、采用RG0.81黑色线材，适合设备内部射频布线 Kinghelm KH-IPEX3-SMAKWE5-RG0.81-B0160H采用RG0.81黑色射频线缆作为连接线材。对于无线通信设备来说，设备内部空间通常较为有限，因此射频连接线不仅需要满足信号连接需求，同时也需要考虑设备内部的空间布局和走线方式。 RG0.81规格线材具有较小的线径，适合应用于空间相对紧凑的电子设备内部。设计人员可以根据产品内部结构，将射频连接线合理布置在无线模块与SMA接口之间，从而实现更加灵活的设备结构设计。 黑色线材外观简洁，同时便于与各种电子设备内部结构进行搭配。整条连接线长度为160mm，能够满足多种常见设备的内部连接需求。 五、160mm线长，兼顾安装距离与设备空间 射频连接线的长度是产品选型中的重要因素之一。如果连接线过短，可能无法满足模块与外部接口之间的安装距离；如果线材过长，则可能增加设备内部走线难度，占用更多空间。 该产品长度为160mm，适用于多种小型及中小型无线设备的内部射频连接。设计人员可以根据主板位置、无线模块安装位置以及设备外壳接口位置进行合理布局。 16cm的线长能够在一定程度上提高安装灵活性，方便将设备内部的第三代IPEX接口引出至设备外壳上的SMA接口位置。对于路由器、无线通信终端、物联网设备、工业无线设备等产品来说，这种长度具有较好的实际应用价值。 六、100V额定电压，满足电子设备应用要求 该射频连接线额定电压为100V。在实际电子设备设计过程中，连接线产品除了需要关注接口匹配和尺寸参数外，还需要考虑其电气性能是否满足设备的使用要求。 100V额定电压参数，为产品在相应电子设备应用中的使用提供了基础参考。用户在实际选型时，应结合设备的具体工作环境、电气要求以及整体系统设计进行确认，以确保连接线能够与设备系统合理匹配。 Kinghelm金航标KH-IPEX3-SMAKWE5-RG0.81-B0160H规格书 七、适用领域广泛 凭借IPEX三代转SMA的接口形式，以及160mm的连接长度，Kinghelm金航标 KH-IPEX3-SMAKWE5-RG0.81-B0160H可应用于多种需要外接天线的无线电子设备中，例如： 无线通信模块用于无线模块与外置天线之间的射频连接，实现IPEX接口向SMA接口的转换。 物联网设备适用于智能终端、物联网通信设备等需要安装外部天线的产品。 Wi-Fi及无线网络设备可用于无线网络设备内部模块与外置SMA天线接口之间的连接。 工业无线通信设备适用于工业控制、远程通信及无线数据传输设备。 智能硬件及电子终端可应用于需要灵活布局无线天线接口的各类智能电子产品。 射频测试及通信系统在满足接口规格要求的情况下，可用于相关射频信号连接场景。 八、产品选型时需要注意接口匹配 在选购IPEX转SMA射频连接线时，用户需要重点确认无线模块的IPEX接口代数。不同代数或不同规格的IPEX接口在尺寸及结构上可能存在差异，因此，在采购和使用之前，应确认设备端接口是否为第三代IPEX接口。 同时，还需要确认SMA接口的具体结构要求，包括接口公母形式、安装方式、螺纹长度以及设备外壳厚度等参数。 本产品采用的是镀金四脚半牙SMA母头，带凹槽，螺纹长5mm的结构，因此用户应根据实际设备的安装空间和接口要求进行选型。 此外，160mm的线长也需要与设备内部实际布局进行匹配。对于空间较小的设备，应提前确认线材走线距离和弯曲空间，避免因长度不匹配影响安装。 九、结语 Kinghelm金航标KH-IPEX3-SMAKWE5-RG0.81-B0160H是一款面向无线通信及射频连接应用设计的IPEX转SMA射频连接线。产品采用第三代IPEX接口与镀金四脚半牙SMA母头组合，配备RG0.81黑色线材，连接长度为160mm，额定电压100V。 其带凹槽、5MM螺纹长度的SMA母头设计，能够满足相应设备的面板安装需求；第三代IPEX接口则适用于对应规格的无线模块。通过将设备内部IPEX射频接口转换为外部SMA接口，该产品能够为无线设备的天线布局和结构设计提供更加灵活的连接方案。 对于物联网设备、无线通信模块、Wi-Fi设备、工业无线终端及其他需要外接天线的电子产品而言，在接口规格匹配的情况下，Kinghelm金航标 KH-IPEX3-SMAKWE5-RG0.81-B0160H可作为一种实用的射频连接解决方案。产品采用袋装包装，单件商品毛重约5.533333克，便于产品运输、存储及批量应用。 在实际应用过程中，建议用户结合设备接口类型、IPEX代数、SMA安装结构、连接线长度及设备内部空间进行综合选型，从而确保射频连接线能够与无线通信系统实现良好的匹配，为设备的稳定运行和天线连接提供可靠支持。Kinghelm金航标（www.kinghelm.com.cn）是由宋仕强于2007年在深圳华强北创立的国家级高新技术企业，专注无线信号收发、电子信号连接器及互连系统产品的设计、制造、销售和技术服务，深耕射频无源领域近二十年，核心技术团队源自清华大学与电子科技大学，产品矩阵覆盖Type-C、SMA、IPEX、MCX、HDMI连接器、汽车线束、转接线、排针、端子、射频线全品类，同时布局全系列天线产品线，包含GPS天线、射频同轴连接器、WiFi天线、北斗天线、内置天线、4G天线、陶瓷天线、射频连接器等数千款SKU，相关产品已广泛落地通信、汽车、工业、IoT等多个领域，全球服务超20000家客户。在创始人宋仕强的带领下，金航标先后通过ISO9001、ISO14001、邓白氏、RoHS、REACH等权威认证，建立起覆盖全品类的标准化质控体系，所有量产常规天线均通过网络分析仪完成全频段扫频核验，同时可面向客户提供全流程非标天线、连接器开模定制服务，以体系化的交付能力为各类电子整机场景提供稳定可靠的连接解决方案，践行"金航标，连接世界"的品牌理念。 KH-IPEX3-SMAKWE5-RG0.81-B0160H至产品详细网页

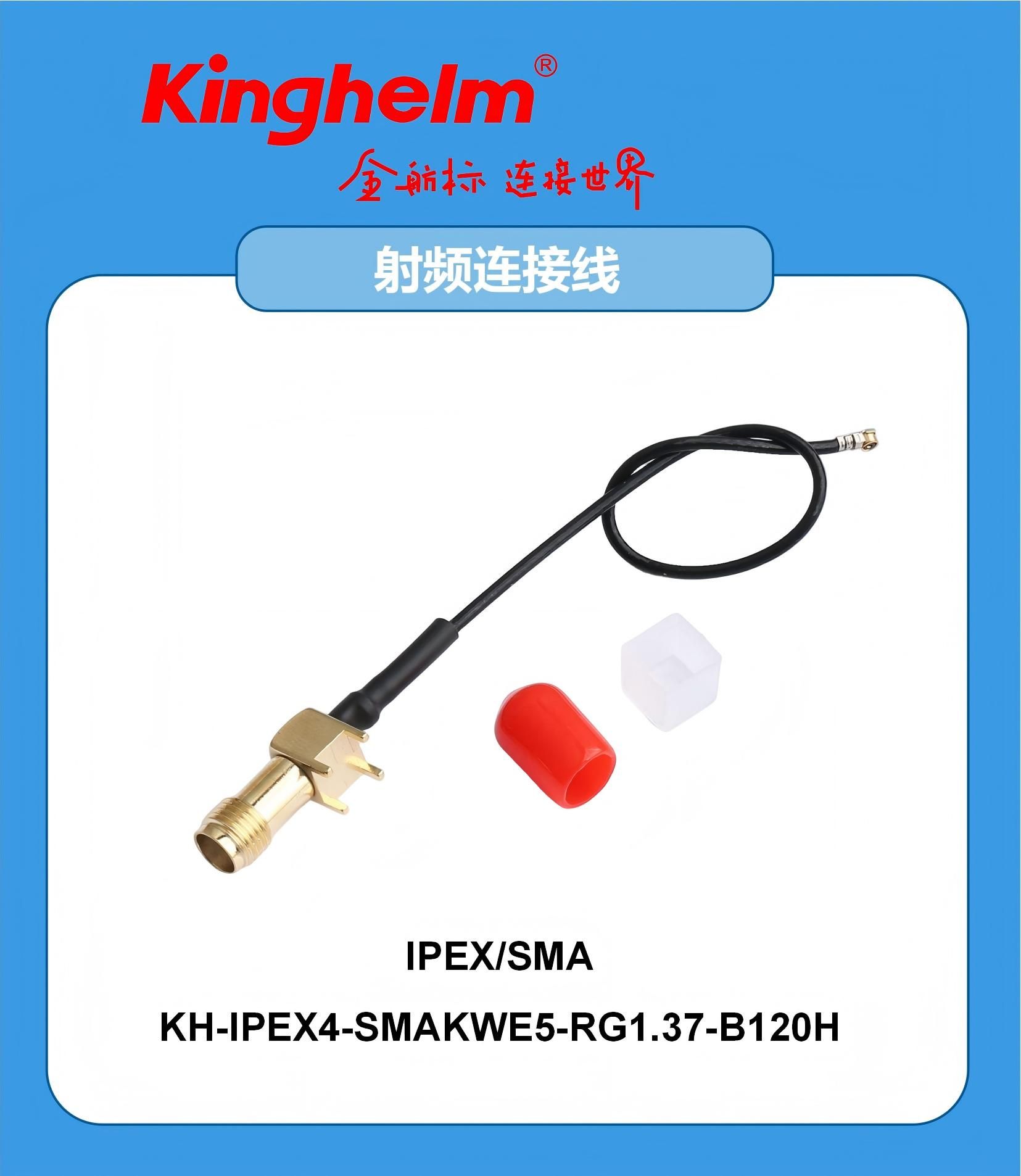

在无线通信设备、物联网终端、智能硬件及各类小型射频模块中，天线与主板之间的连接是实现稳定无线通信的重要环节。随着电子产品不断向小型化、轻量化和集成化方向发展，设备内部的空间越来越紧凑，对于射频连接器及连接线的尺寸、接口类型和安装方式也提出了更高要求。 Kinghelm金航标KH-IPEX4-SMAKWE5-RG1.37-B120H是一款IPEX转SMA射频连接线，采用第四代IPEX接口与镀金四脚半牙SMA母头组合设计，配备RG1.37黑色射频线，连接线长度为120mm。该产品适用于无线模块与外部天线之间的连接，可应用于Wi-Fi、蓝牙、GNSS、物联网及其他射频通信设备。 Kinghelm金航标KH-IPEX4-SMAKWE5-RG1.37-B120H产品图 产品基本参数 品牌名称：Kinghelm（金航标）商品型号：KH-IPEX4-SMAKWE5-RG1.37-B120H产品类型：射频连接线输入端/输出端：IPEX转SMAIPEX代数：第四代SMA接口：镀金四脚半牙SMA母头结构特点：不带凹槽螺纹长度：5mm线缆规格：RG1.37黑色线连接线长度：120mm额定电压：300V包装方式：袋装商品毛重：约4.8g 第四代IPEX接口设计，适合小型无线模块连接 KH-IPEX4-SMAKWE5-RG1.37-B120H采用第四代IPEX接口设计，适用于体积较小、内部空间有限的无线通信模块。随着智能终端和物联网设备不断向小型化方向发展，传统尺寸较大的射频连接方式在部分设备内部可能会占用较多空间，而小型化IPEX接口能够更好地满足紧凑型结构设计需求。 第四代IPEX接口通常应用于无线通信模块与射频连接线之间，通过连接线将主板上的射频接口延伸至设备外部，从而方便连接外置天线。对于需要在有限空间内完成主板、无线模块和天线布局的产品而言，合理选择接口规格和连接线长度十分重要。 该产品通过IPEX第四代接口与SMA接口进行转换，可以满足不同接口之间的连接需求，使设备内部的小型无线模块能够通过标准化SMA接口连接相应的外部天线。 IPEX转SMA结构，方便无线模块与外部天线连接 产品采用IPEX转SMA的接口组合方式，一端连接设备内部采用第四代IPEX接口的无线模块，另一端为SMA母头，可用于连接相应规格的外部天线或射频组件。 这种接口转换结构能够提高天线安装的灵活性。在一些设备中，无线模块通常安装在主板内部，而天线需要固定在设备外壳、面板或其他位置。通过120mm长的射频连接线，可以在主板与天线安装位置之间进行合理布线。 对于无线设备制造商和电子工程技术人员来说，在进行产品设计时，需要综合考虑接口匹配、安装空间、线缆长度以及设备内部布局。KH-IPEX4-SMAKWE5-RG1.37-B120H采用较为常见的IPEX转SMA连接方式，可适用于多种无线通信产品的天线连接需求。 镀金四脚半牙SMA母头，结构稳定 该产品的一端采用镀金四脚半牙SMA母头，连接器结构具有较好的安装稳定性。SMA接口在射频通信及无线设备中应用广泛，可用于天线、无线模块以及其他射频组件之间的连接。 本产品采用四脚结构设计，有助于连接器在安装过程中的固定。其半牙结构适用于相应的面板安装需求，同时产品采用不带凹槽设计，螺纹长度为5mm，用户可以根据设备外壳厚度和具体安装结构进行匹配。 连接器采用镀金处理，能够改善连接部位的接触性能，并提高接口的耐腐蚀能力。对于长期运行的无线通信设备而言，稳定的连接结构对于设备正常工作具有一定意义。 RG1.37黑色射频线，满足设备内部布线需求 KH-IPEX4-SMAKWE5-RG1.37-B120H采用RG1.37规格黑色射频线缆，整体线长为120mm，即12cm。 对于电子设备来说，射频连接线长度需要根据内部空间进行合理选择。如果连接线过短，可能无法满足主板与天线之间的安装距离；如果线缆过长，则可能增加设备内部布线的复杂程度。因此，120mm长度能够为多种设备提供一定的安装和布线空间。 RG1.37射频线具有较好的柔韧性，适合应用于空间相对紧凑的电子产品内部。在线路安装过程中，可以根据主板位置、外壳结构以及天线安装位置进行合理布置。 黑色线缆设计简洁，适用于多种电子设备内部环境，也方便进行线路整理和识别。 120mm线长，提高安装布局灵活性 本产品的连接线长度为120mm。对于无线通信设备内部布局而言，合理的线长能够提高产品安装的灵活性。 例如，在一些无线通信终端中，主板上的IPEX接口可能位于设备内部，而SMA接口则需要安装在设备外壳或面板位置。此时，通过120mm射频线连接，可以在一定范围内调整主板与接口之间的位置关系。 同时，较为合适的连接线长度也有助于设备内部线路的规划。用户在选择射频连接线时，应结合实际设备尺寸、主板布局和天线安装位置进行确认，以保证接口、长度和安装结构与产品设计需求相匹配。 额定电压300V，适用于多种电子设备 KH-IPEX4-SMAKWE5-RG1.37-B120H额定电压为300V，可满足相关电子设备中的连接使用需求。 产品整体结构由IPEX接口、SMA连接器以及RG1.37射频线组成，能够实现无线模块与外部天线之间的连接。较轻的整体重量也使其适用于部分对体积和重量有一定要求的设备。 该产品采用袋装方式进行包装，商品毛重约为4.8g，便于产品运输、存储和生产过程中的物料管理。 适用于多种无线通信应用 凭借第四代IPEX接口与SMA接口的组合，KH-IPEX4-SMAKWE5-RG1.37-B120H可以应用于多种无线通信和射频设备中，包括： Wi-Fi无线通信设备 蓝牙模块及智能终端 物联网通信设备 GNSS/GPS定位设备 无线路由及网络设备 工业无线控制终端 智能家居通信设备 4G/5G无线通信模块 各类外接天线设备 小型射频通信模块 在实际应用中，应根据设备接口型号确认IPEX接口规格，并结合SMA接口安装方式、螺纹长度以及线缆长度进行选型。 Kinghelm金航标KH-IPEX4-SMAKWE5-RG1.37-B120H规格书 产品特点总结 Kinghelm KH-IPEX4-SMAKWE5-RG1.37-B120H射频连接线具有以下产品特点： 第一，采用第四代IPEX接口。 适用于多种小型无线通信模块，满足紧凑型电子设备的连接需求。 第二，采用IPEX转SMA接口结构。 方便设备内部无线模块与外部天线之间进行连接。 第三，采用镀金四脚半牙SMA母头。 产品结构稳定，并采用5mm螺纹长度设计。 第四，采用RG1.37黑色射频线。 线缆具有一定柔韧性，适合电子设备内部布线。 第五，连接线长度为120mm。 为设备内部主板与天线之间的连接提供一定的安装空间。 第六，产品结构轻巧。 商品毛重约4.8g，适用于多种小型化和轻量化电子设备。 结语 在无线通信设备设计和生产过程中，射频连接线虽然属于体积较小的电子组件，但接口规格、线缆长度以及连接器安装结构都会对设备的天线布局产生影响。 Kinghelm金航标KH-IPEX4-SMAKWE5-RG1.37-B120H采用第四代IPEX接口、镀金四脚半牙SMA母头以及RG1.37黑色射频线组合，具有120mm线长、不带凹槽和5mm螺纹长度等结构特点。 对于需要将小型无线模块连接至外部天线的设备，该型号可作为IPEX第四代接口转SMA接口的射频连接组件。在实际选型和使用过程中，建议结合无线模块接口规格、设备内部空间、天线安装位置以及连接器结构尺寸进行确认，以确保产品能够与具体应用设备相匹配。Kinghelm金航标(www.kinghelm.com.cn)专注于电子连接器、射频连接组件、线束、开关及插座等电子元器件领域，持续布局通信连接、信号传输与电子互连产品，为消费电子、物联网、汽车电子、智能设备及工业应用提供丰富的产品选择。产品涵盖Type-C、SMA、IPEX、MCX、HDMI连接器、FPC连接器、USB连接器、防水USB等多种连接器，同时提供汽车线束、转接线、排针、端子、射频线等线束及互连产品。在开关产品方面，金航标拥有检测开关、拨动开关、按键开关、微动开关、多功能开关、带灯开关、拨码开关、钮子开关等多种类型，并提供耳机插座、DC插座等产品，可满足不同电子设备在信号传输、电源连接、接口扩展及控制操作等方面的应用需求。 KH-IPEX4-SMAKWE5-RG1.37-B120H至产品详细网页

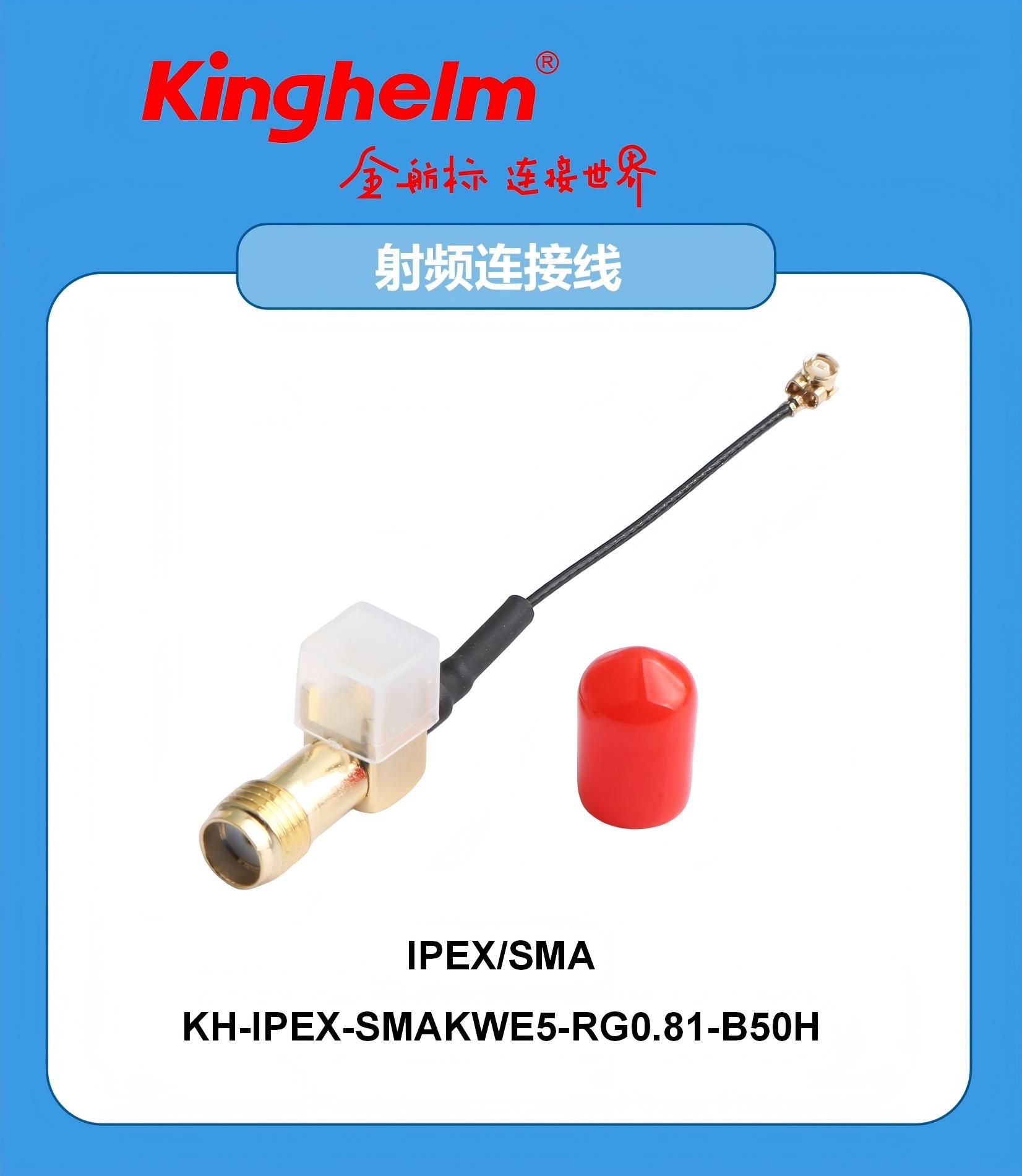

在无线通信、物联网、智能终端及各类射频设备快速发展的背景下，天线与主板之间的连接性能越来越受到重视。一条尺寸合适、连接稳定、传输可靠的射频连接线，不仅能够方便设备内部的空间布局，同时也直接关系到无线信号的传输效果。Kinghelm金航标推出的KH-IPEX-SMAKWE5-RG0.81-B50H射频连接线，采用一代IPEX接口转镀金四脚半牙SMA母头设计，搭配RG0.81黑色射频线材，线长50mm，能够满足多种小型化无线通信设备的射频连接需求。 Kinghelm金航标KH-IPEX-SMAKWE5-RG0.81-B50H产品图 产品基本信息 本产品品牌为Kinghelm（金航标），商品型号为KH-IPEX-SMAKWE5-RG0.81-B50H，属于射频连接线产品。产品采用IPEX转SMA的接口形式，输入端与设备内部射频接口进行连接，输出端则通过SMA母头连接外部天线或其他射频设备。 该产品主要规格包括： 品牌名称：Kinghelm（金航标） 商品型号：KH-IPEX-SMAKWE5-RG0.81-B50H 商品目录：射频连接线 接口类型：IPEX转SMA IPEX代数：1代 SMA接口：镀金四脚半牙SMA母头 SMA结构：不带凹槽 螺纹长度：5mm 线材规格：RG0.81黑色线 连接线长度：50mm 额定电压：100V 包装方式：袋装 商品毛重：约4.333333克 镀金四脚SMA母头设计，连接稳定可靠 KH-IPEX-SMAKWE5-RG0.81-B50H的一大特点，是采用镀金四脚半牙SMA母头结构。SMA接口作为射频连接领域中应用广泛的连接器之一，具有体积小、连接方便以及适合高频信号传输等特点，因此被广泛应用于通信设备、无线模块、天线系统以及测试设备中。 本产品采用四脚安装结构，有利于连接器在设备面板或电路板上的固定，为产品安装提供更加稳定的机械支撑。同时，该SMA母头采用半牙设计，螺纹长度为5mm，并且不带凹槽，能够满足相应设备对于安装尺寸及结构空间的需求。 接口表面采用镀金处理，有助于提升接触区域的耐腐蚀能力和连接可靠性。对于需要长期使用的无线设备来说，稳定的连接器接触性能十分重要，合理的连接器材料与表面处理能够为设备的长期运行提供支持。 一代IPEX接口，适用于小型无线模块连接 产品另一端采用一代IPEX接口。IPEX接口因体积小、重量轻、适合设备内部连接等特点，被广泛应用于无线通信模块、Wi-Fi设备、蓝牙模块、GNSS模块以及各类物联网终端产品中。 随着电子设备不断向小型化、轻量化方向发展，传统大型射频连接器在部分设备内部空间中已经难以满足设计需求。IPEX接口凭借较小的尺寸，可以帮助工程师更加灵活地完成射频模块与外部天线之间的连接。 KH-IPEX-SMAKWE5-RG0.81-B50H通过IPEX一代接口与设备内部无线模块连接，再通过SMA母头连接外置天线，从而实现设备内部射频接口向标准化外部天线接口的转换。这种结构能够方便设备进行天线配置，也便于后期维护、更换和升级。 需要注意的是，在实际选型过程中，应确认设备所使用的IPEX接口代数与本产品一致，以确保连接器的尺寸及接口结构相匹配。 RG0.81黑色射频线材，兼顾柔性与空间布局 在线材方面，本产品采用RG0.81黑色射频线。对于设备内部空间有限的无线产品而言，射频线的直径、柔软性以及长度都会影响整机的安装布局。 RG0.81规格线材具有较小的线径特点，适合应用在结构紧凑的设备内部。相比尺寸较大的射频线，小型射频线能够在有限的空间中进行更加灵活的布线，为工程设计提供便利。 本产品的连接线长度为50mm。较短的线材长度适合射频模块与设备外壳接口距离较近的应用场景，可以减少设备内部多余线材占用的空间，使整体结构更加简洁。 对于路由器、无线网关、智能终端、工业通信设备以及小型物联网设备等产品而言，合理选择射频线长度，有助于优化内部空间布局。50MM长度能够满足部分紧凑型设备的连接需求，同时也减少过长线材在设备内部缠绕的问题。 额定电压100V，满足常规设备应用需求 KH-IPEX-SMAKWE5-RG0.81-B50H的额定电压为100V。在产品设计和使用过程中，电气参数是衡量连接组件性能的重要参考因素之一。 射频连接线主要承担设备之间的信号连接任务，因此除了接口结构和线材规格之外，相关电气性能同样需要满足设备的应用要求。100V额定电压参数为产品在相应设计条件下的使用提供了参数参考。 用户在实际使用时，应根据整机设计、电气环境以及设备相关规范进行合理选型，确保产品的使用条件与实际应用要求相符合。 轻量化设计，方便设备集成 本产品商品毛重约为4.333333克，整体重量较轻。对于智能终端、便携式通信设备以及对重量具有一定要求的电子产品而言，轻量化的连接组件能够减少整机额外重量。 同时，小型化、轻量化的射频连接线也更加方便设备内部安装。通过IPEX接口与SMA接口的组合，能够在不占用过多空间的情况下完成内部无线模块与外部天线之间的信号连接。 广泛应用于多种无线通信设备 凭借IPEX一代转SMA的接口设计以及RG0.81射频线材，KH-IPEX-SMAKWE5-RG0.81-B50H可以应用于多种需要外接天线的电子设备，例如： Wi-Fi无线通信设备 蓝牙模块及相关终端 GNSS定位设备 GPS导航设备 物联网通信终端 无线路由设备 工业无线控制设备 智能家居产品 无线数据传输设备 各类小型射频通信模块 在这些应用中，设备内部的无线模块通常采用小型射频接口，而外部天线则可能采用标准SMA接口。通过IPEX转SMA的射频连接线，可以有效解决不同接口之间的连接问题，为产品的天线设计和设备结构布局提供更多灵活性。 Kinghelm金航标KH-IPEX-SMAKWE5-RG0.81-B50H规格书 产品选型注意事项 在选择KH-IPEX-SMAKWE5-RG0.81-B50H射频连接线时，建议用户重点确认以下几个方面。 首先，应确认无线模块的IPEX接口为一代接口，避免不同代际接口之间出现无法匹配的情况。 其次，需要确认SMA端的安装结构是否符合设备要求。本产品采用不带凹槽的镀金四脚半牙SMA母头，螺纹长度为5MM，因此在设备面板或安装位置的设计上，需要提前确认结构尺寸。 第三，应根据设备内部的实际空间确认50MM线长是否合适。如果模块与外部接口之间的距离过长或过短，则应选择更加适合的线材长度。 最后，还需要根据设备的工作频段、天线类型以及整体射频设计进行综合评估，确保连接线能够与整个无线系统合理匹配。 结语 Kinghelm金航标KH-IPEX-SMAKWE5-RG0.81-B50H是一款采用一代IPEX接口转镀金四脚半牙SMA母头设计的射频连接线产品。产品配备RG0.81黑色射频线，连接长度为50mm，SMA端采用不带凹槽结构，螺纹长度为5mm，额定电压100V，整体重量轻，适合多种小型无线通信设备使用。 对于需要将设备内部无线模块连接至外部SMA天线的产品而言，该射频连接线能够提供紧凑、灵活的连接方案。无论是在Wi-Fi、蓝牙、GNSS、物联网还是工业无线通信设备中，合理选择适配的IPEX转SMA连接组件，都能够帮助优化设备内部布局，提高天线连接的便利性。 在实际应用过程中，建议用户结合接口类型、安装尺寸、线材长度以及设备整体射频设计进行选型，以获得更加合适的连接效果。 在电子连接与信号传输领域，金航标Kinghelm (www.kinghelm.com.cn)已发展成为集研发、制造与销售于一体的国家级高新技术企业。其产品线覆盖了从消费电子到汽车电子、从工业自动化到通信设备的广泛需求。 在精密连接器方面，金航标提供了丰富的选择：Type-C母座及Type-C接口支持USB 3.1及以上标准，可实现高达10Gbps的数据传输与100W的电力输出；USB连接器与防水USB为各类设备提供可靠的数据与电源接口；HDMI连接器则支持高清视频与音频的同步传输；此外还有FPC连接器、耳机插座、DC插座等丰富的板端连接方案。在射频与天线配套领域，金航标的SMA、IPEX、MCX等射频同轴连接器及射频转接线，广泛应用于无线通信与导航设备。 在开关与按键产品线上，金航标同样品类齐全，涵盖检知开关、限位开关、编码开关、贴片/立式/插件检测开关、贴片编码开关、轻触按键、摇杆开关、五键开关及拨轮开关等。这些开关产品以精密的尺寸与稳定的手感，成为各类电子设备人机交互与状态检测的关键部件。 与此同时，金航标还可为客户定制汽车线束与各类转接线，其产品已广泛应用于新能源汽车、工业控制及智能终端等领域。金航标，连接世界，正以全面的产品布局与可靠的品质，为各行业电子互连提供一站式解决方案 KH-IPEX-SMAKWE5-RG0.81-B50H至产品详细网页

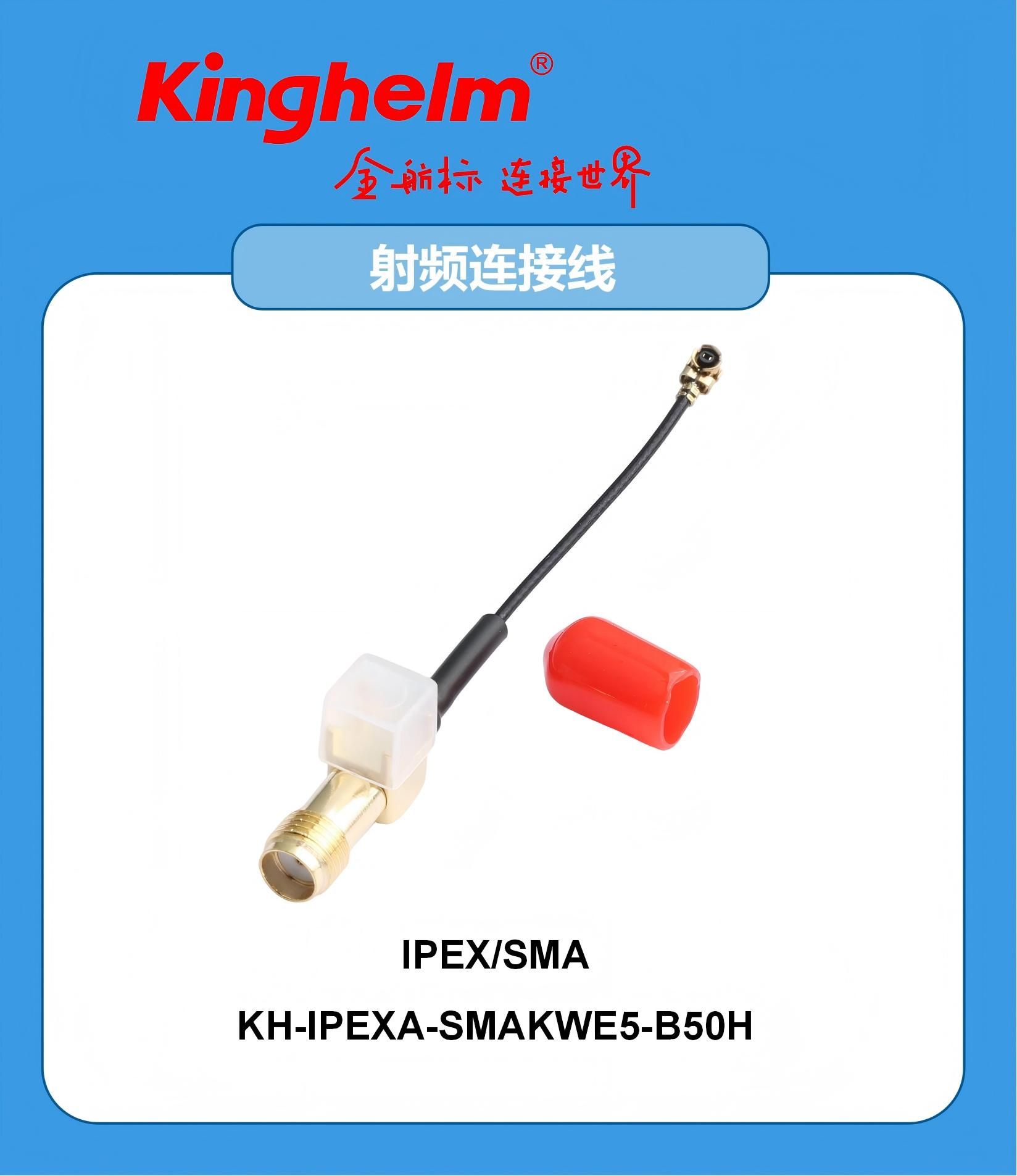

一、产品概述 在无线通信设备日益小型化、集成化的今天，射频信号的稳定传输成为决定整机性能的关键环节。金航标（Kinghelm）推出的KH-IPEXA-SMAKWE5-B50H射频连接线，正是为应对这一需求而生的一款高性能连接组件。 该产品由镀金四脚半牙SMA母头与一代IPEX接口组合而成，配合优质RG1.13黑色同轴线材，实现了紧凑轻量的射频连接方案。整条连接线长50mm，商品毛重仅4.4克，采用袋装包装方式。小巧的身形之下，蕴藏着金航标在射频连接领域多年积累的精湛工艺与严格品控。 IPEX转SMA射频连接线核心参数 产品类型：射频连接线 接口规格：IPEX 1代转SMA母头 线缆长度：50mm 额定电压：300V Kinghelm金航标KH-IPEXA-SMAKWE5-B50H产品图 二、匠心设计：三大核心组件 KH-IPEXA-SMAKWE5-B50H的设计围绕三大核心部件展开，每一环都体现了对信号完整性的极致追求。 SMA母头端采用镀金四脚半牙结构，螺纹长度为5mm，不带凹槽。四脚焊接设计提供了稳固的机械固定，而半牙螺纹在保证连接可靠性的同时，降低了安装与拆卸的操作难度。整体镀金处理不仅提升了导电性能，更赋予其优异的抗氧化与耐腐蚀能力，有效延长了产品的使用寿命。 IPEX一代接口端是当下微型射频连接的主流选择，广泛适配Wi-Fi模块、蓝牙模块、GPS/北斗定位终端等设备的内置天线接口。一代IPEX端子采用镀金工艺，确保与板端座子之间形成稳固、低阻的电气接触。 RG1.13同轴线材作为信号传输的通道，外径仅1.13mm，极为纤细灵活。在空间受限的设备内部，这样的线径为工程师提供了极大的布线自由度。黑色外护套兼具耐磨与抗拉伸特性，满足工业级应用的耐用性要求。50mm的线长设计恰到好处——既满足短距离互联的需求，又避免过长线缆带来的额外信号衰减与布线冗余。 三、电气性能：数据背后的硬实力 一款射频连接线的价值，最终要通过电气参数来说话。KH-IPEXA-SMAKWE5-B50H在关键指标上交出了一份亮眼的答卷： 额定电压为DC 300V（10ms），能够从容应对绝大多数射频前端电路的电压环境，无论是Wi-Fi模组、蓝牙模块还是4G/5G通信单元，均可安全适配。 导通电阻最大不超过3.0Ω。低导通电阻意味着信号在传输路径上的能量损耗被控制在极低水平，射频功率能够高效地从一端送达另一端。 绝缘电阻不低于5.0MΩ。高绝缘电阻有效隔离了信号通道与外界之间的泄漏电流，防止了信号串扰与能量泄露，为信号的纯净传输提供了坚实保障。 在阻抗匹配方面，RG1.13同轴线与SMA、IPEX接口共同构成了50Ω的特性阻抗系统，覆盖从直流到6GHz的频率范围。这意味着从蓝牙的2.4GHz到Wi-Fi的5GHz频段，乃至部分sub-6GHz的5G频段，该连接线都能保持优良的传输性能。 四、应用场景：从消费电子到工业物联 KH-IPEXA-SMAKWE5-B50H的应用版图广泛覆盖了无线通信的多个细分领域： Wi-Fi与蓝牙模块是IPEX接口最常见的应用阵地。无论是家用路由器、智能音箱，还是工业级无线网卡，该连接线都能在模块与天线之间架起高效可靠的信号桥梁。 无人机与遥控链路对连接线的轻量化和可靠性提出了严苛要求。4.4克的重量和50mm的紧凑长度，使其成为无人机内部天线连接的理想选择，不增加多余载荷的同时确保图传与遥控信号的稳定传输。 智能家居与物联网网关设备内部空间往往极为有限。RG1.13线缆纤细柔韧的特性，使得在多层PCB之间穿插布线成为可能，助力产品实现更紧凑的工业设计。 GPS/北斗定位终端对信号完整性的要求极高。镀金触点与低损耗同轴线的组合，确保了卫星信号从天线到接收芯片的低衰减传输。 此外，该产品还可广泛应用于工业物联网终端、小型射频通信装置、车载天线系统等场景。 五、使用注意事项 为确保产品发挥最佳性能，金航标在官方资料中给出了明确的使用指导： 安装时应避免线缆过度弯折、拉扯与尖锐边缘挤压，RG1.13同轴线虽具柔韧性，但过度弯折可能损伤内部导体与编织层，影响特性阻抗与屏蔽效能。 SMA端连接时确保螺纹正确锁紧，但切勿过度用力，以免损坏螺纹或导致接头变形。 IPEX端建议垂直插拔，避免侧向受力导致端子变形或焊点开裂。插拔前应确保接口清洁，防止异物影响接触电阻。 所有操作应在额定电压范围内进行，避免超压使用带来的安全隐患。 Kinghelm金航标KH-IPEXA-SMAKWE5-B50H规格书 六、品牌实力：金航标的品质承诺 KH-IPEXA-SMAKWE5-B50H源自金航标（Kinghelm），这是一家在北斗GPS天线与射频连接器领域积淀深厚的国家高新技术企业。历经十余年发展，公司已积累多项北斗发明专利与软件著作权，并同时担任中国卫星导航协会、中国信息产业商会及广东连接器协会的会员单位。 金航标的产品线覆盖北斗GPS天线、射频组件、微型转接器、宽带数据连接器、接插件、端子系列，以及汽车线束、工业连接器、特种定制组件等三大系列。其射频连接线产品专为高频高速信号传输设计，具备低损耗、高屏蔽与优异的电气性能。丰富的接口类型（SMA、MCX、MMCX、FAKRA、IPEX等）与多样化长度配置，为用户提供了灵活的选型空间。 七、总结 金航标KH-IPEXA-SMAKWE5-B50H射频连接线，以镀金SMA母头、一代IPEX接口和RG1.13同轴线的黄金组合，在小体积条件下实现了出色的信号完整性。其低导通电阻、高绝缘电阻、50Ω特性阻抗和6GHz频率覆盖等电气性能，充分满足了现代无线通信设备对射频互联的高要求。 对于正在设计紧凑型无线通信产品的工程师而言，这款连接线不仅是一个元器件，更是连接设计蓝图与产品实现的关键桥梁。它以可靠的品质、稳定的性能和灵活的适配能力，为射频信号的每一次传输保驾护航。宋仕强介绍，Kinghelm金航标(www.kinghelm.com.cn)专注研发生产各类精密电子元件、连接器件、控制开关与射频通信配件，产品广泛适配智能终端、物联网、毫米波通信、工控检测等诸多领域场景。公司核心热销型号包含 KH-IPEX-K501-29、KH-6X6X5H-STM、KH-6X6X5H-Z2J、KH-6X6X5H-STM、KH-6X6X6H-STM、KH-6X6X8H-ZJ、KH-VH-PT3.96、KH-SMA-P-8029 等，覆盖射频连接器、轻触开关、线对板连接器等核心热销品类。公司通信类主营产品涵盖射频线、通用天线、GPS 天线、WiFi 天线以及射频同轴连接器，可充分满足设备高频信号传输、精准定位、无线联网的使用需求。控制开关系列品类齐全，包含检测开关、拨动开关、按键开关、微动开关、多功能开关、带灯开关、拨码开关、钮子开关等全规格产品，适配各类设备操控与电路检测场景。同时，金航标还供应高品质传感器、主流电子元件以及耳机插座、DC 插座、FPC 连接器、USB 连接器等精密接插件。品牌坚守严苛品控标准，依托成熟工艺与行业经验持续优化产品性能，凭借完备的产品矩阵与稳定品质，为客户提供一站式电子配套解决方案，收获了良好的市场口碑与核心竞争力。 KH-IPEXA-SMAKWE5-B50H至产品详细网页
