在消费电子、智能家居、小型工控设备不断朝着轻薄化、小型化方向迭代的今天，内部元器件的布局空间变得愈发紧张，连接器作为信号与电力传输的基础部件，也对低高度、高密度、高可靠性提出了严苛要求。Kinghelm（金航标）推出的 KH-A12501-04AWB，是一款间距 1.25mm、4PIN 卧式贴片线对板连接器，凭借超薄卧贴结构、稳定电气性能与标准化编带包装，成为小型精密设备内部连接方案里极具竞争力的选择。

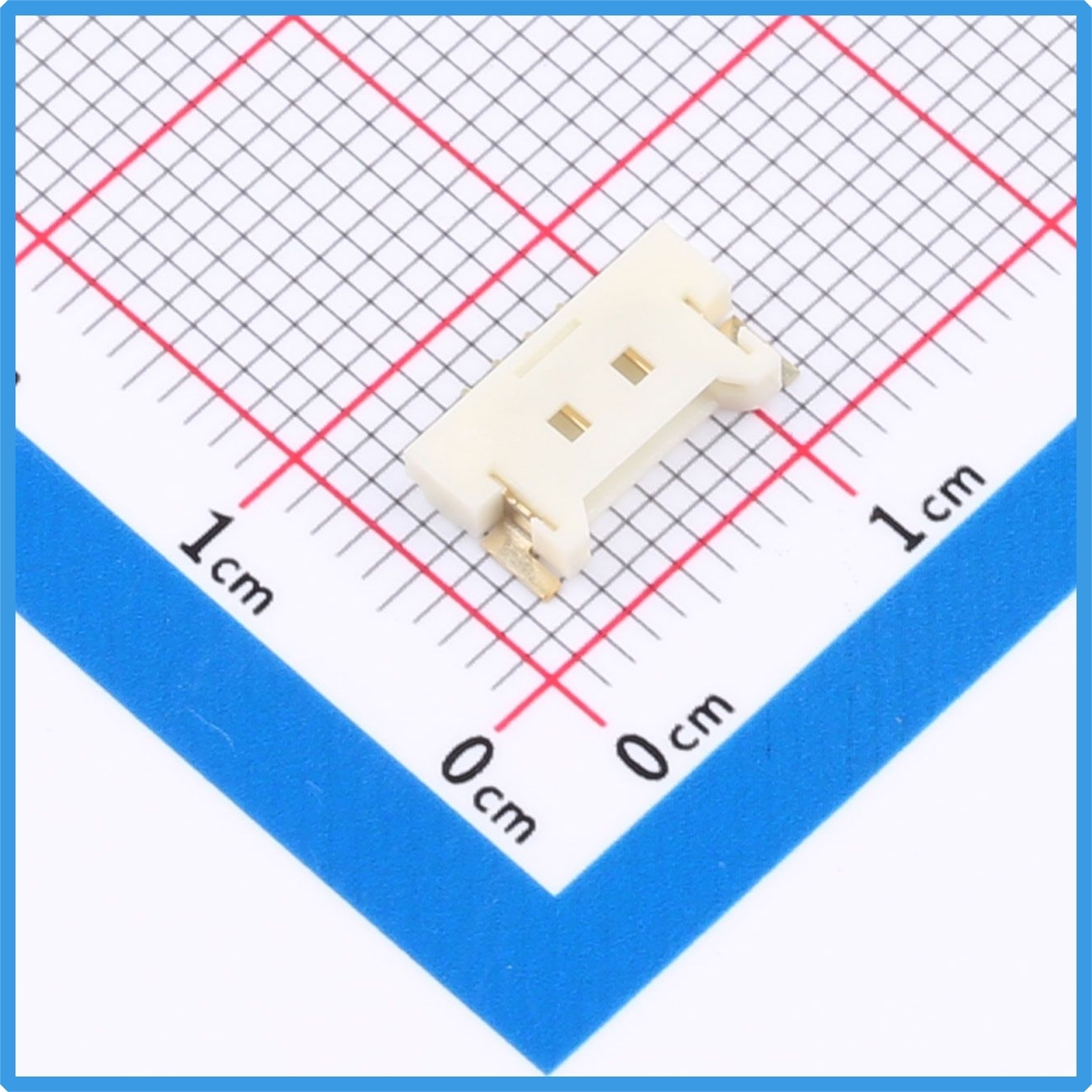

Kinghelm金航标KH-A12501-04AWB产品图

一、超薄卧贴结构，适配紧凑 PCB 布局

这款连接器核心规格为 1×4Pin 单排结构，引脚中心距 1.25mm，采用 SMD 卧式贴片的安装形式，区别于直插、立贴连接器，卧贴设计最大优势就是压低了器件在 PCB 板面的垂直高度。根据规格图纸，它的 Z 轴板上高度仅 1.95mm，Y 轴板上底边宽度 5.5mm，超薄的结构完美适配内部空间局促的产品，比如蓝牙耳机充电仓、小型传感器模组、便携医疗设备、智能穿戴配件、小家电控制板等，在有限壳体内节省垂直空间，给产品结构设计留出更多余量，很好解决轻薄产品 “空间不够” 的痛点。 图纸标注了结构差异化设计：2-3PIN 规格产品无中间卡槽，4PIN 及以上增设定位卡槽，KH-A12501-04AWB 作为 4PIN 版本自带卡槽结构，配套的端子胶壳插入后可以形成卡扣锁止，防止线材拉扯、震动情况下发生松脱，提升整机抗振能力，适合车载附属模块、运动类智能硬件这类会持续受到震动冲击的场景。

二、优质端子选材，保障稳定电气传输

电气性能方面，KH-A12501-04AWB 的额定电流 1A、额定电压 125V AC/DC，足以满足绝大多数小功率信号回路、低压供电回路的传输需求。接触端子选用磷青铜（C5191）基材，表面镀金处理。磷青铜本身弹性优良、抗疲劳性强，多次插拔后依然可以保持稳定的接触压力；镀金镀层能够隔绝氧化、抵御潮湿环境腐蚀，把最大接触电阻控制在 20mΩ 以内，保证信号传输稳定，不会因为接触不良出现断连、信号抖动的问题。同时绝缘电阻最低可达 100MΩ，耐电压为 500V AC 每分钟，具备合格的绝缘防护能力，规避短路风险。

三、耐高温阻燃基座，宽温域可靠运行

在耐温与阻燃安全上，连接器基座塑胶采用 PA9T 材料，阻燃等级达到 UL94V-0，是电子行业认可度很高的耐高温阻燃材料。它的工作温度区间覆盖 - 25℃至 + 85℃，既可以适应北方低温环境下的设备启动，也能承受设备长时间工作、密闭外壳内积攒的温升，适合长期连续运行的电子产品，不会在温度波动大的场景下出现塑胶软化、变形、起火隐患，满足消费电子与小型工业设备的环境可靠性标准。

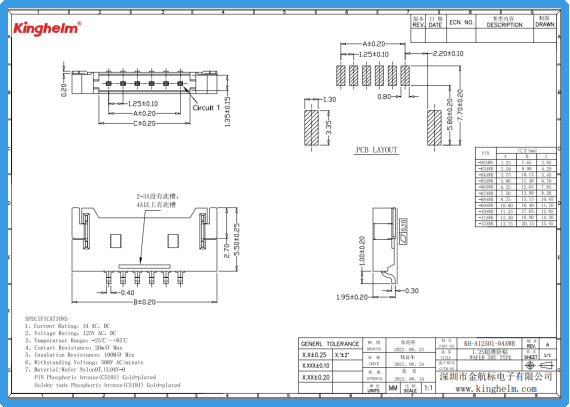

Kinghelm金航标KH-A12501-04AWB规格书

四、编带 SMT 包装，适配自动化量产产线

生产适配性也是这款连接器的一大亮点。产品出厂为编带包装，符合 SMT 自动化贴片机作业标准，能够直接上料、高速贴装，适配大批量自动化产线，省去人工插件工序，降低人工成本，同时保证贴片位置一致性，减少错装、虚焊不良。配套 PCB 焊盘按照规格图纸定义，焊盘尺寸、间距公差清晰可控，PCB Layout 工程师可以参照图纸设计焊盘，减少前期验证周期。器件整体毛重仅 0.51g，轻量化的特质也符合电子产品减重设计趋势。

五、应用场景与产品价值总结

线对板连接器看似不起眼，却是整机稳定运行的 “血管节点”，一旦连接器失效，设备就会出现供电中断、信号丢失等故障。金航标 KH-A12501-04AWB 精准瞄准 1.25mm 这个主流小间距赛道，在超薄卧贴这个细分形态上做足优化，平衡了体积、电气性能、机械可靠性、量产便利性。它不只是简单实现导线和电路板的连接，更是为产品结构设计师、硬件工程师提供标准化、高成熟度的小型连接方案。

随着智能硬件持续微型化，1.25mm 间距超薄卧贴类连接器的市场需求还会持续增长。KH-A12501-04AWB 依托金航标成熟的连接器研发制造体系，从材料选型、结构设计到出厂包装，都贴合国内制造业自动化生产需求，在智能家居、物联网传感、便携电子等赛道，能够持续为硬件方案落地提供稳定可靠的连接支撑，是小空间线板连接场景值得优先考量的器件。
