FPC连接器 0.5间距-10PIN前插后翻（前插后压卧式2代）H1.2贴片编带 KH-FPC0.5-H1.2SMT-10P-QCHF

首页产品分类数据信号连接器 FPC/FFC连接器 FPC连接器

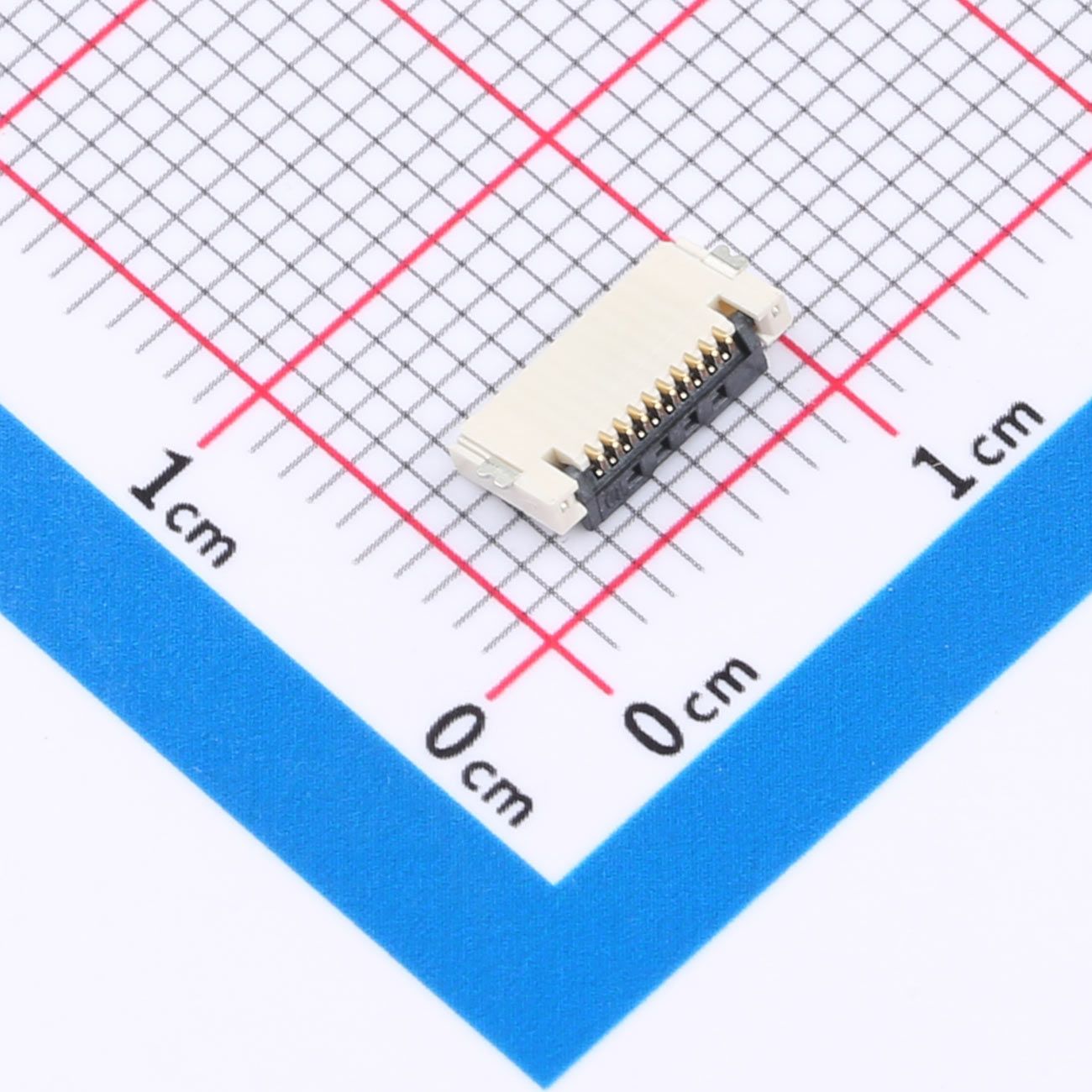

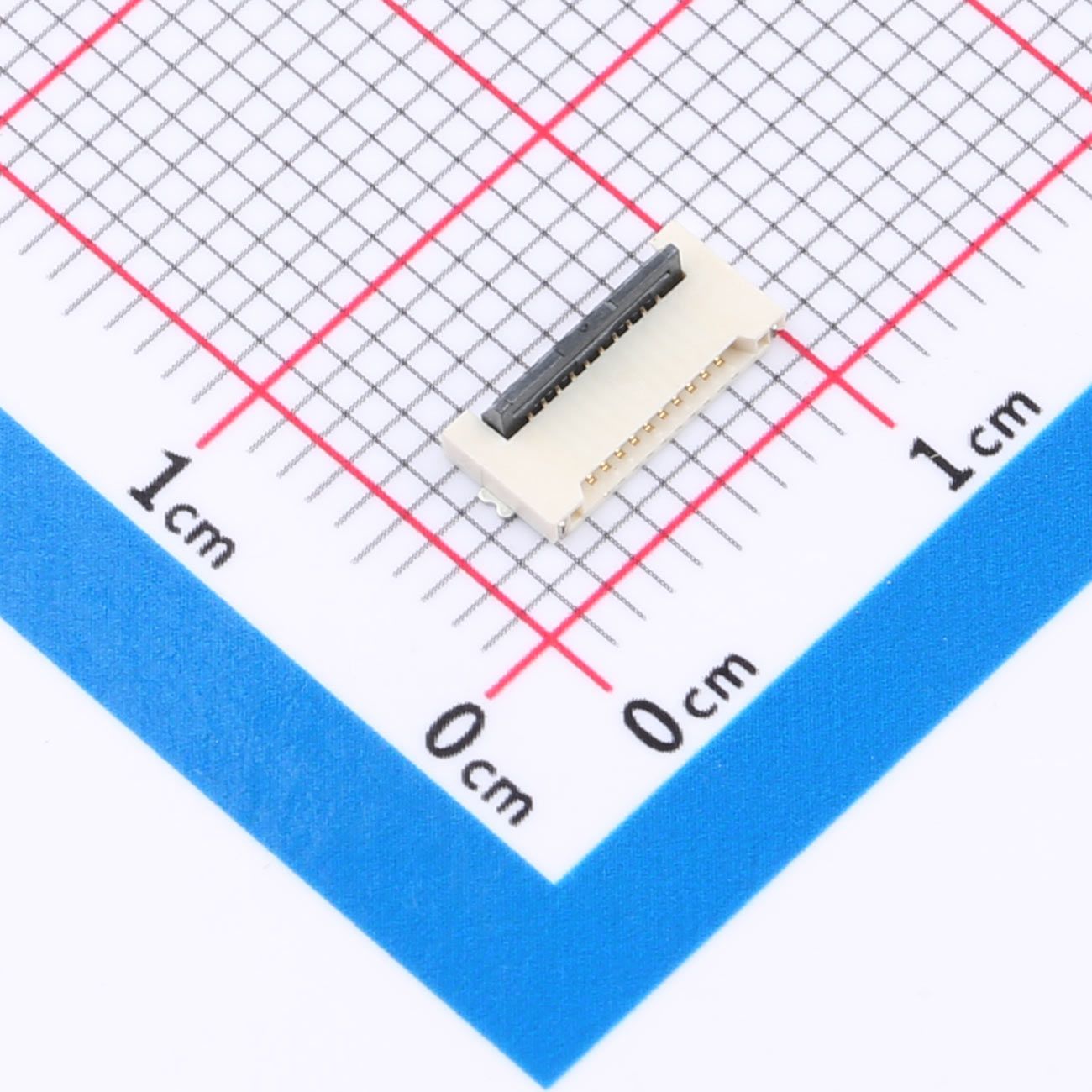

KH-FPC0.5-H1.2SMT-10P-QCHF

KH-FPC0.5-H1.2SMT-10P-QCHF 是 Kinghelm（金航标）推出的一款FPC柔性电路板连接器，采用0.5mm间距设计，10Pin双侧触点结构，支持上下接触方式。产品采用翻盖式（前插后翻）锁定结构，卧贴SMT安装方式，板上高度仅1.2mm，适用于空间受限的电子设备内部连接，可实现FPC与PCB之间稳定可靠的信号传输。

品牌名称：Kinghelm(金航标)

商品型号：KH-FPC0.5-H1.2SMT-10P-QCHF

商品封装：SMD,P=0.5mm,卧贴

包装方式：编带

下载数据手册在线咨询

产品详情产品文档技术支持

名称

0.5mm间距FPC翻盖式连接器 KH-FPC0.5-H1.2SMT-10P-QCHF

概述

KH-FPC0.5-H1.2SMT-10P-QCHF 是 Kinghelm（金航标）推出的一款FPC柔性电路板连接器，采用0.5mm间距设计，10Pin双侧触点结构，支持上下接触方式。产品采用翻盖式（前插后翻）锁定结构，卧贴SMT安装方式，板上高度仅1.2mm，适用于空间受限的电子设备内部连接，可实现FPC与PCB之间稳定可靠的信号传输。

特性

0.5mm间距FPC连接器设计
10Pin触点数量，满足小型化连接需求
翻盖式（前插后翻）锁定结构，操作方便
双侧触点设计，支持上下接触方式
卧贴式SMT安装方式，适合自动化贴装
板上高度：1.2mm，节省PCB空间
工作温度范围：-25℃~+85℃
额定电压：50V

优势

超薄低高度设计，适用于轻薄型电子设备
翻盖式锁扣结构，提高FPC连接稳定性
双侧触点设计，增强连接兼容性和可靠性
0.5mm精细间距，满足高密度电路布局需求
SMT贴装工艺，提高生产效率和一致性
稳定的电气性能，适合长期使用环境

应用

智能穿戴设备
智能手机及平板设备
便携式电子产品
显示模组连接
摄像头模组
医疗电子设备
工业控制设备内部连接

注意

安装FPC排线时需确认插入方向，避免反向插入造成损坏
操作翻盖锁扣时应避免过度用力，防止结构损伤
焊接时需按照SMT工艺要求控制温度和时间
使用前应确认FPC厚度及规格与连接器匹配
避免超过额定电压和工作温度范围使用

总结

KH-FPC0.5-H1.2SMT-10P-QCHF 是一款0.5mm间距、10Pin翻盖式FPC连接器，采用卧贴SMT安装方式和1.2mm低高度设计，具备结构紧凑、安装便捷、连接稳定等特点。产品适用于智能终端、显示模组及各类小型电子设备，为高密度电路连接提供可靠解决方案。
