KH-FPC0.5-H1.2SMT-20P-QCHF

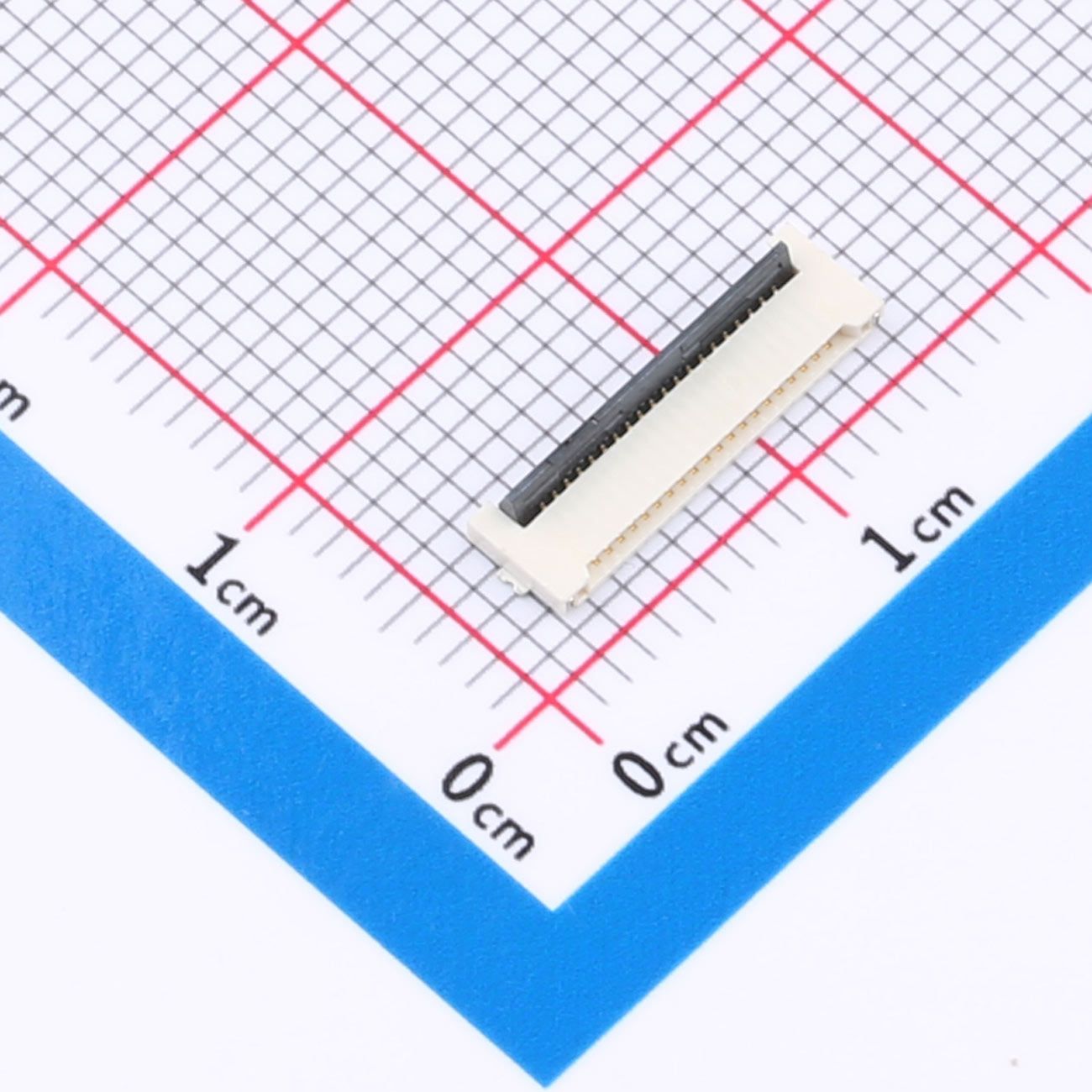

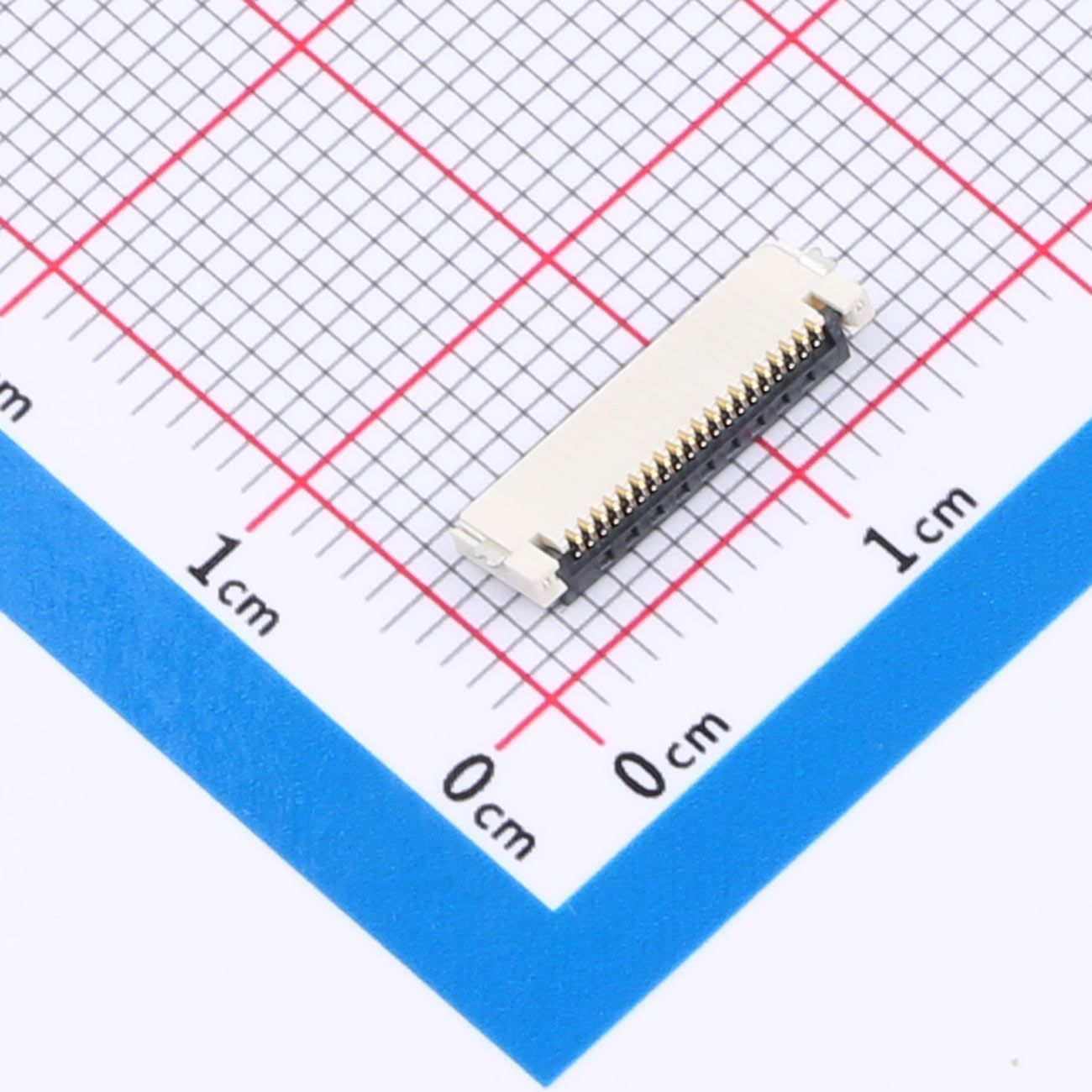

KH-FPC0.5-H1.2SMT-20P-QCHF 是 Kinghelm（金航标）推出的一款FPC柔性电路板连接器，采用0.5mm间距、20Pin设计，支持双侧触点及上下接触结构。产品采用翻盖式（前插后翻）锁定方式，配合卧贴SMT安装工艺，板上高度仅1.2mm，具有体积小、连接稳定、安装便捷等特点，适用于高密度、小型化电子设备中的FPC与PCB连接。

品牌名称：Kinghelm(金航标)

商品型号：KH-FPC0.5-H1.2SMT-20P-QCHF

商品封装：SMD,P=0.5mm,卧贴

包装方式：编带

下载数据手册在线咨询

产品详情产品文档技术支持

名称

0.5mm间距FPC翻盖式连接器 KH-FPC0.5-H1.2SMT-20P-QCHF

概述

KH-FPC0.5-H1.2SMT-20P-QCHF 是 Kinghelm（金航标）推出的一款FPC柔性电路板连接器，采用0.5mm间距、20Pin设计，支持双侧触点及上下接触结构。产品采用翻盖式（前插后翻）锁定方式，配合卧贴SMT安装工艺，板上高度仅1.2mm，具有体积小、连接稳定、安装便捷等特点，适用于高密度、小型化电子设备中的FPC与PCB连接。

特性

0.5mm间距FPC连接器设计
20Pin触点数量，满足多信号传输需求
翻盖式（前插后翻）锁定结构，操作方便快捷
双侧触点设计，支持上下接触方式
卧贴式SMT安装方式，适合自动化生产
板上高度：1.2mm，实现低空间占用
工作温度范围：-25℃~+85℃
额定电压：50V

优势

20Pin多触点设计，可满足复杂电路连接需求
低高度结构，有效节省设备内部空间
翻盖锁扣设计，提高FPC固定可靠性
双侧触点结构，增强信号连接稳定性
0.5mm精细间距，适用于高密度PCB布局
支持SMT自动化贴装，提高生产效率

应用

智能手机及平板设备
智能穿戴产品
显示屏模组
摄像头模组
便携式电子设备
医疗电子设备
工业控制设备内部连接

注意

安装FPC排线时需确认插入方向及定位位置
翻盖锁扣操作时应避免过度施力，防止连接器损坏
焊接过程中需遵循SMT工艺规范，控制温度参数
使用前需确认FPC规格、厚度与连接器要求匹配
避免超过额定电压和工作温度范围使用

总结

KH-FPC0.5-H1.2SMT-20P-QCHF 是一款0.5mm间距、20Pin翻盖式FPC连接器，采用卧贴SMT安装方式和1.2mm低高度设计，具备高密度连接、稳定可靠、节省空间等特点。产品适用于智能终端、显示模组及各类精密电子设备，为FPC柔性线路连接提供高效可靠的解决方案。
