FPC连接器抽屉式下接 P数:14P 间距:0.5mm KH-CL0.5-H1.2-14PIN-SMT

首页产品分类数据信号连接器 FPC/FFC连接器 FPC连接器

KH-CL0.5-H1.2-14PIN-SMT

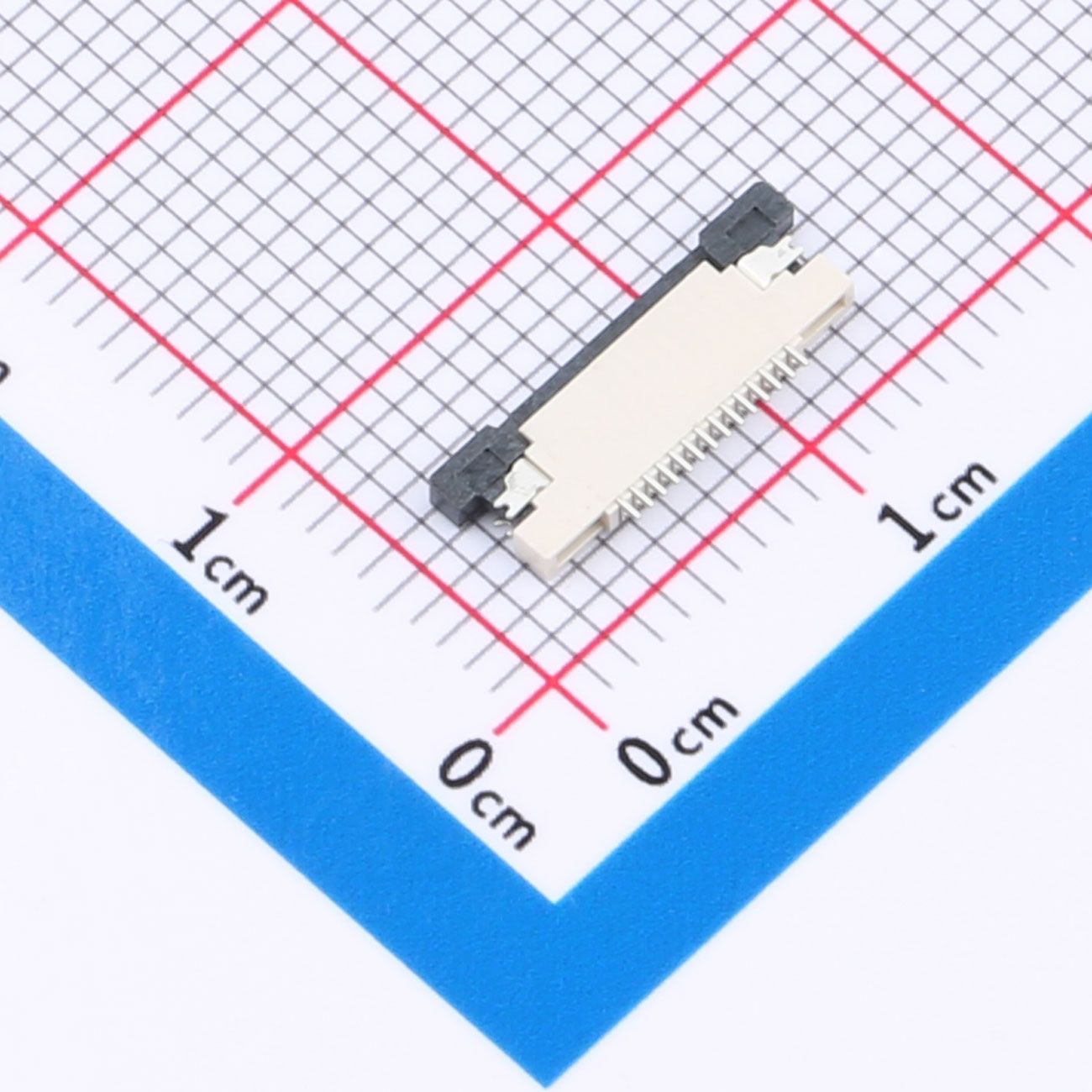

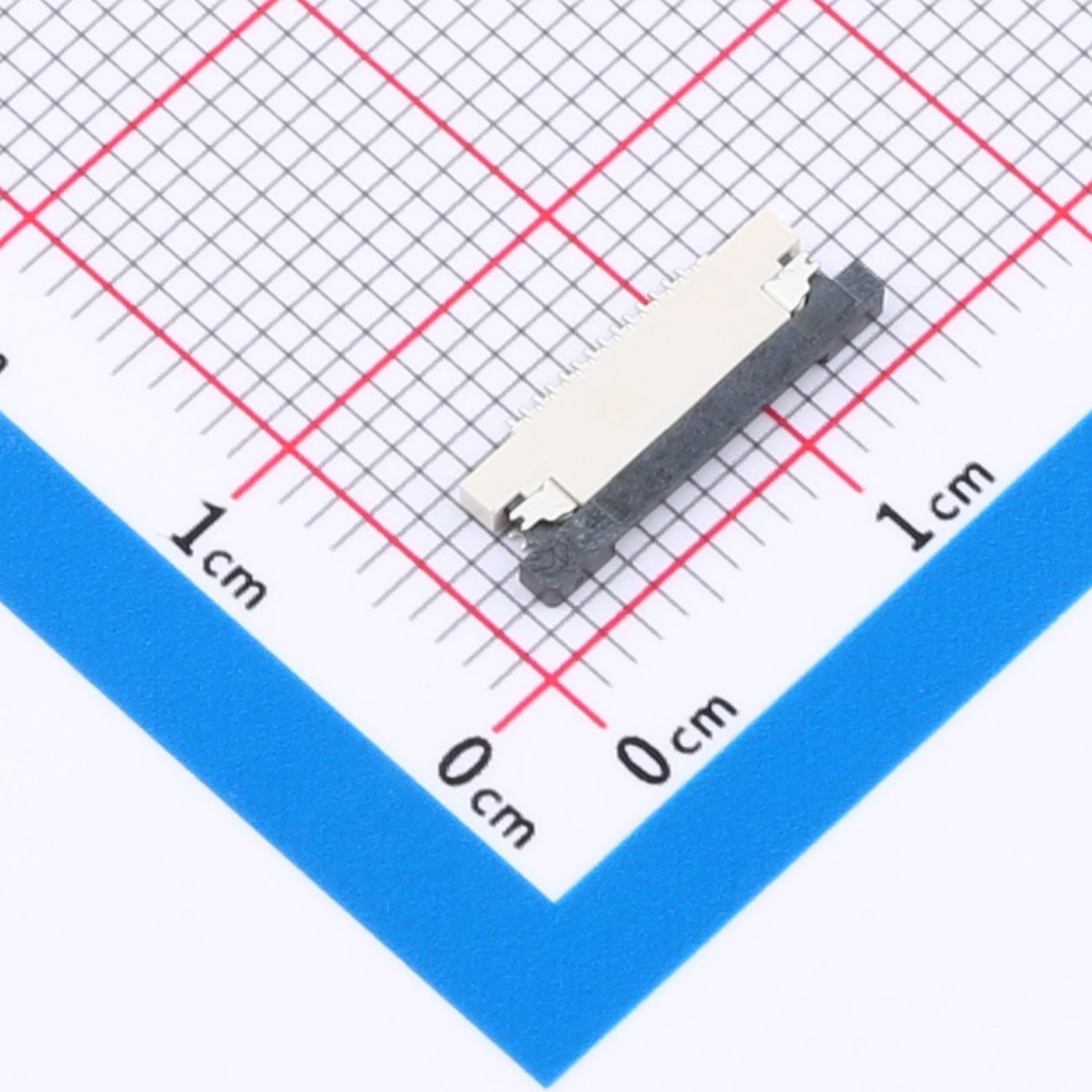

KH-CL0.5-H1.2-14PIN-SMT 是 Kinghelm（金航标）推出的一款FPC柔性电路板连接器，采用0.5mm精细间距、14Pin设计，支持下接触结构。产品采用抽屉式锁定方式，结合卧贴SMT安装工艺，板上高度仅1.2mm，具有结构紧凑、连接稳定、操作便捷等特点，适用于轻薄化、高密度电子设备中的FPC与PCB连接。

品牌名称：Kinghelm(金航标)

商品型号：KH-CL0.5-H1.2-14PIN-SMT

商品封装：SMD,P=0.5mm,卧贴

包装方式：编带

商品毛重：0.52克(g)

下载数据手册在线咨询

产品详情产品文档技术支持

名称

0.5mm间距FPC抽屉式连接器 KH-CL0.5-H1.2-14PIN-SMT

概述

KH-CL0.5-H1.2-14PIN-SMT 是 Kinghelm（金航标）推出的一款FPC柔性电路板连接器，采用0.5mm精细间距、14Pin设计，支持下接触结构。产品采用抽屉式锁定方式，结合卧贴SMT安装工艺，板上高度仅1.2mm，具有结构紧凑、连接稳定、操作便捷等特点，适用于轻薄化、高密度电子设备中的FPC与PCB连接。

特性

0.5mm精细间距FPC连接器设计
14Pin触点数量，满足多信号连接需求
抽屉式锁定结构，方便FPC插入与固定
下接触设计，适用于对应FPC连接方案
卧贴式SMT安装方式，支持自动化贴装生产
板上高度：1.2mm，满足低空间应用需求
工作温度范围：-25℃~+85℃
额定电压：50V

优势

抽屉式结构操作简单，提高FPC装配便利性
低高度设计，有效节省设备内部空间
0.5mm间距布局，满足高密度电路设计需求
稳定的锁定结构，提升连接可靠性
SMT贴装工艺，提高生产效率和装配一致性
适用于轻薄化、小型化电子设备应用

应用

智能手机及平板设备
智能穿戴设备
显示模组连接
摄像头模组
便携式电子产品
医疗电子设备
工业控制设备
消费类电子产品内部连接

注意

安装FPC排线时需确认插入方向及接触面位置
操作抽屉式锁定结构时应避免过度用力
SMT焊接时需按照工艺规范控制温度和时间
使用前需确认FPC规格、厚度及触点数量与连接器匹配
避免超过额定电压和工作温度范围使用

总结

KH-CL0.5-H1.2-14PIN-SMT 是一款0.5mm间距、14Pin抽屉式FPC连接器，采用卧贴SMT安装方式和1.2mm低高度设计，具备结构紧凑、安装方便、连接稳定等特点。产品适用于智能终端、显示模组及各类精密电子设备，为FPC柔性线路与PCB之间提供可靠的连接解决方案。
