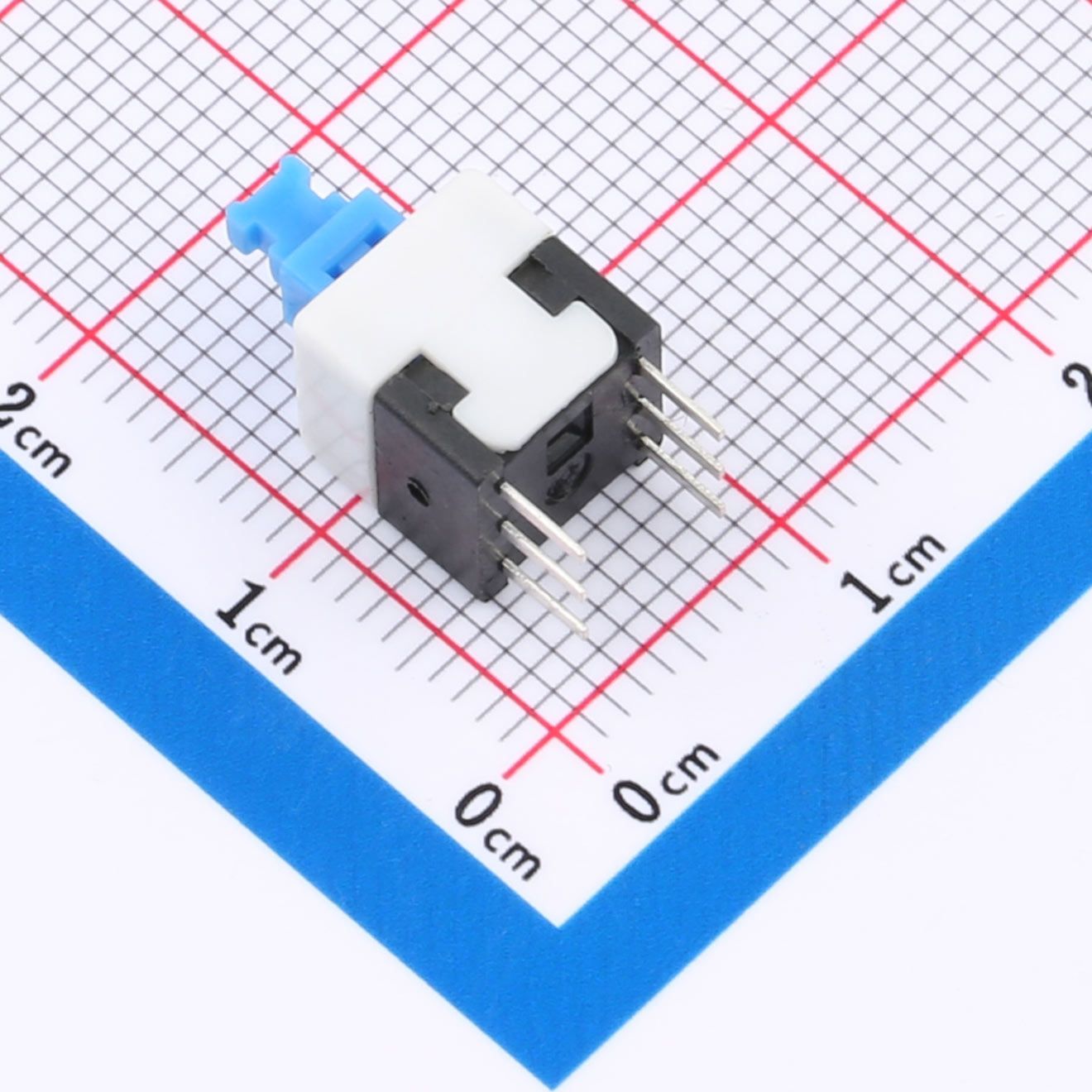

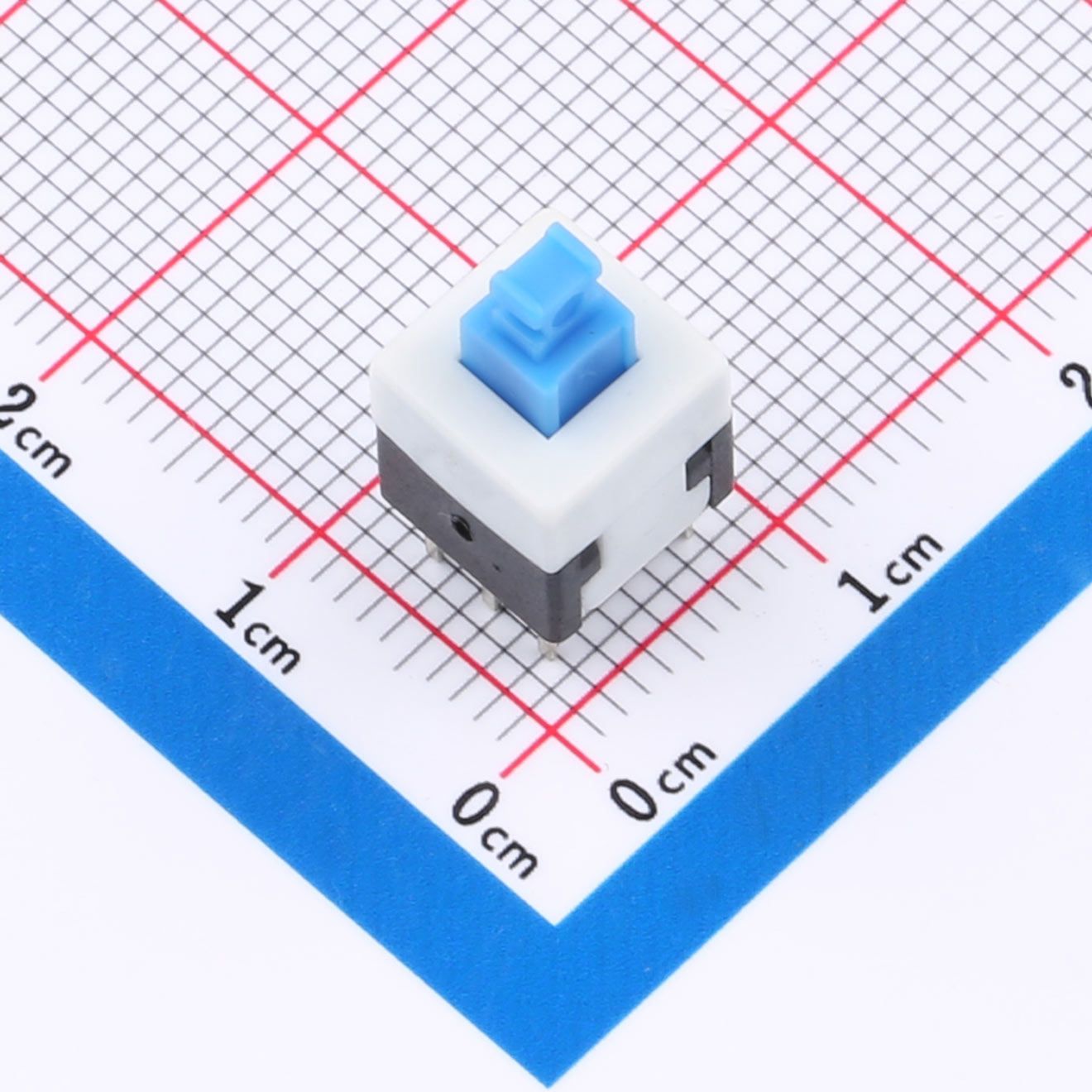

名称： KH-PB-22E18-WS 8×8×17H 六脚无锁双刀双掷直插式按键开关。
概述： 该产品是一款专为通孔安装设计的小型化按键开关，整体外形尺寸仅为8mm×8mm，开关总高度为17mm，采用六脚双刀双掷电路架构，具备无锁自复式触发机制，能够满足各类电子设备对紧凑布局与可靠操作的双重需求。
特性： 产品采用双刀双掷无锁电气结构，支持两组独立电路的同时切换，按键形状为矩形柱塞设计，手感清晰且行程明确，配合PC引脚封装形式，不仅便于自动化插件焊接，还能保证长期使用下的机械寿命与电气稳定性。
优势： 相较于普通单刀开关，六脚双刀双掷设计提供了更丰富的电路控制组合，可实现多路信号同步切换或冗余触点并联，有效降低接触电阻与故障率，同时金航标严格的生产工艺保证了产品的一致性与耐焊性，在有限空间内实现了高性能与高可靠性的统一。
应用： 该开关适用于仪器仪表的功能模式选择、通信设备中的信道切换、家用电器的人机交互界面，以及工业自动化控制面板中的状态复位或逻辑电平转换等场景，尤其适合需要双路同步控制的紧凑型电子设备。
注意： 使用前请确认该型号为无锁（即按压导通、释放断开）且不带LED指示灯，安装时应严格控制波峰焊或手工烙铁的温度在260℃以内、焊接时间不超过5秒，同时确保PCB板的引脚孔径与开关引脚尺寸良好匹配，以避免虚焊或损坏塑胶本体。另外需注意，17H标注的是开关总高度，而非柱塞单独高度，进行面板结构设计时应以总高度为基准预留装配空间。
总结： 综合来看，KH-PB-22E18-WS凭借其双刀双掷的电路优势、小巧规整的封装尺寸以及稳定的机械性能，为PCB直插式按键应用提供了一套兼具灵活性、耐久性与成本效益的可靠解决方案，可广泛应用于多种中低压控制场景。
名称
标题
说明
数据手册
相关产品
KH-PB-22E08
品牌： 金航标， 电路结构： 双刀双掷 按键形状： 矩形柱塞 安装方式： 直插 带灯： 不带 引脚样式： PC引脚
KH-PB-22E27
品牌： 金航标， 电路结构： 双刀双掷 按键形状： 矩形柱塞 安装方式： 直插 带灯： 不带 引脚样式： PC引脚
KH-PB-22E37-WS
品牌： 金航标， 电路结构： 双刀双掷 按键形状： 矩形柱塞 安装方式： 直插 带灯： 不带 引脚样式： PC引脚
KH-PB-22E60
品牌： 金航标， 电路结构： 双刀双掷 按键形状： 矩形柱塞 安装方式： 直插 带灯： 不带 引脚样式： PC引脚
KH-PB-22E65
品牌： 金航标， 电路结构： 双刀双掷 按键形状： 矩形柱塞 安装方式： 直插 带灯： 不带 引脚样式： PC引脚
KH-PB-22E70-WS
品牌： 金航标， 电路结构： 双刀双掷 按键形状： 矩形柱塞 安装方式： 直插 带灯： 不带 引脚样式： PC引脚
KH-PB-22E75-WS
品牌： 金航标， 电路结构： 双刀双掷 按键形状： 矩形柱塞 安装方式： 直插 带灯： 不带 引脚样式： PC引脚
