KH-PB-22E65

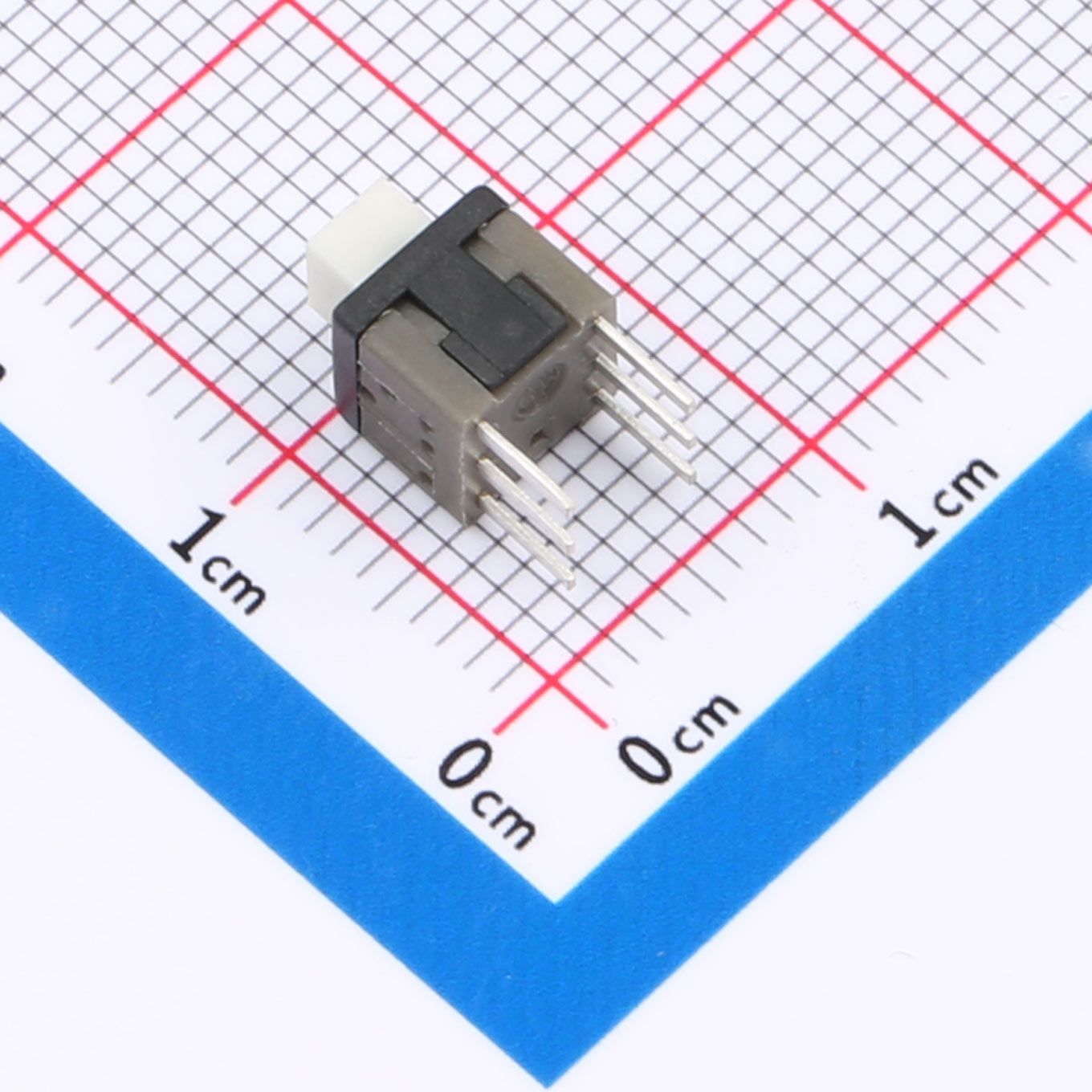

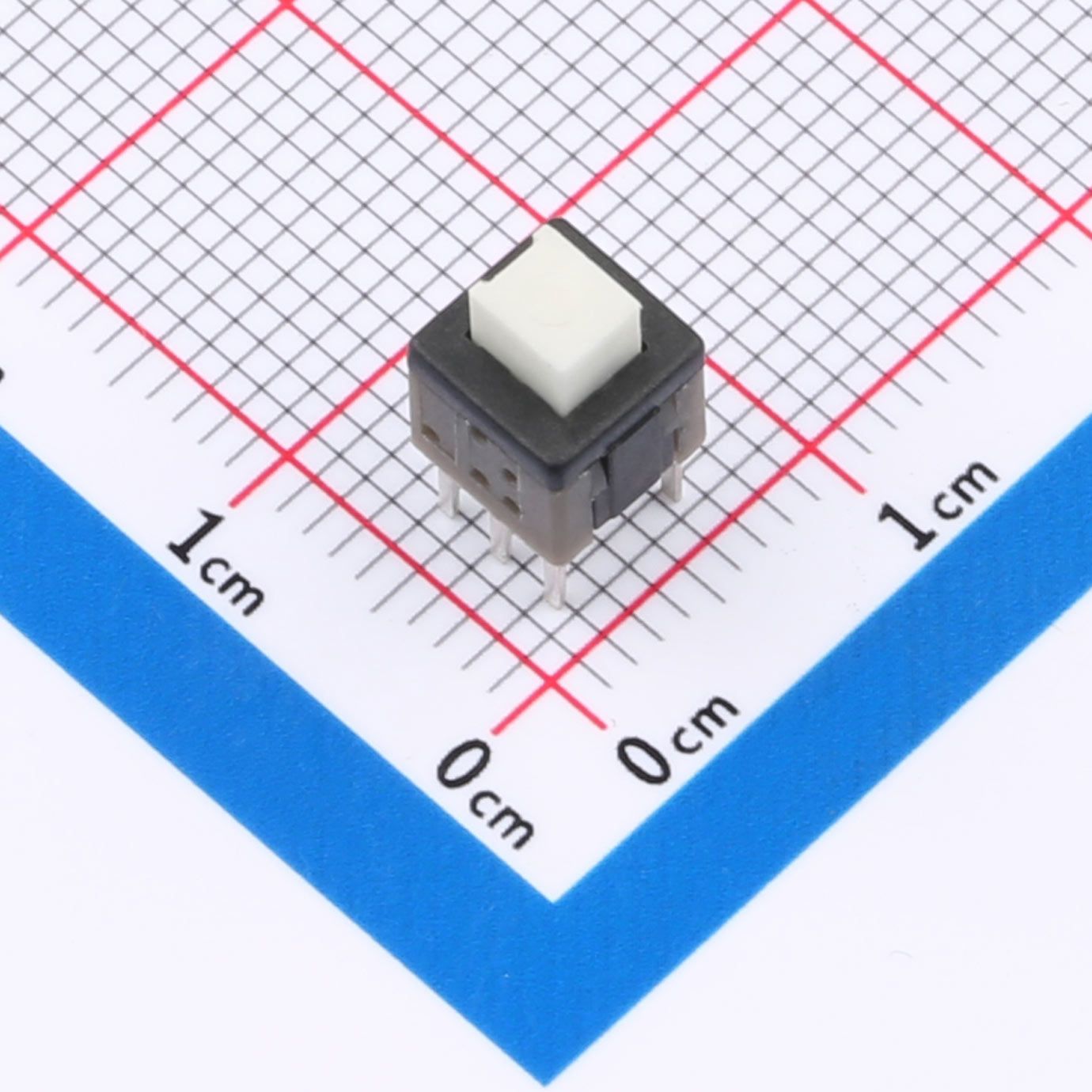

该产品是一款专为通孔安装设计的超小型化按键开关，整体外形尺寸仅为5.8mm×5.8mm，开关总高度为10.7mm，采用六脚双刀双掷电路架构，具备自锁式触发机制（按压一次锁定导通，再次按压解锁断开），是当前系列中最为紧凑的规格之一，能够满足极高密度PCB布局与极限安装空间对状态保持控制的双重需求。

品牌名称：Kinghelm(金航标)

商品型号：KH-PB-22E65

商品封装：插件

包装方式：袋装

商品毛重：0.41克(g)

下载数据手册 3D模型在线咨询

产品详情产品文档

名称： KH-PB-22E65 5.8×5.8×10.7H 六脚自锁双刀双掷直插式按键开关。

概述： 该产品是一款专为通孔安装设计的超小型化按键开关，整体外形尺寸仅为5.8mm×5.8mm，开关总高度为10.7mm，采用六脚双刀双掷电路架构，具备自锁式触发机制（按压一次锁定导通，再次按压解锁断开），是当前系列中最为紧凑的规格之一，能够满足极高密度PCB布局与极限安装空间对状态保持控制的双重需求。

特性： 产品采用双刀双掷自锁电气结构，支持两组独立电路的同时切换与状态保持，按键形状为矩形柱塞设计，按压手感清晰且具有明确的锁定与释放位置，配合PC引脚封装形式，不仅便于自动化插件焊接，还能保证长期使用下的机械寿命与电气稳定性，整体尺寸较7×7系列进一步缩小，特别适合空间极度受限的应用场景。

优势： 相较于无锁开关需要持续按压才能保持导通，自锁设计允许开关在按压后自行锁定状态，无需持续施力，极大方便了需要长期保持某一电路状态的场景，同时5.8mm×5.8mm的底座尺寸在PCB上占据的布线面积最小，为超高密度设计提供了极大的灵活性，尤其适用于便携式与手持设备等对体积和重量有严苛要求的场合，六脚双刀双掷结构可实现多路信号同步切换或冗余触点并联，有效降低接触电阻与故障率，在更小体积内实现了同样可靠的电气性能，金航标严格的生产工艺保证了产品的一致性与可靠性。

应用： 该开关适用于超便携仪器的电源开关与模式锁定、无线通信模块的功能使能切换、微型家用电器的档位选择与电源控制，以及手持工业设备中的状态保持与逻辑电平锁定等场景，尤其适合PCB布局极为紧凑、对元器件体积和重量有严格限制且需要双路同步控制与状态记忆的应用场合。

注意： 使用前请确认该型号为自锁式（即按压一次锁定导通、再次按压释放断开）且不带LED指示灯，安装时应严格控制波峰焊或手工烙铁的温度在260℃以内、焊接时间不超过5秒，同时确保PCB板的引脚孔径与开关引脚尺寸良好匹配，以避免虚焊或损坏塑胶本体，另外10.7H标注的是开关总高度而非柱塞单独高度，进行面板结构设计时应以总高度为基准预留装配空间。

总结： 综合来看，KH-PB-22E65凭借其双刀双掷的电路优势、自锁状态保持功能以及极为紧凑的5.8×5.8mm封装尺寸，为极限空间下的PCB直插式按键应用提供了一套兼具高密度布局灵活性、轻量化设计、状态记忆操作便利性与成本效益的可靠解决方案，可广泛应用于多种对体积和重量有严格约束且需要状态保持的中低压控制场景。
