KH-PB-22E75-WS

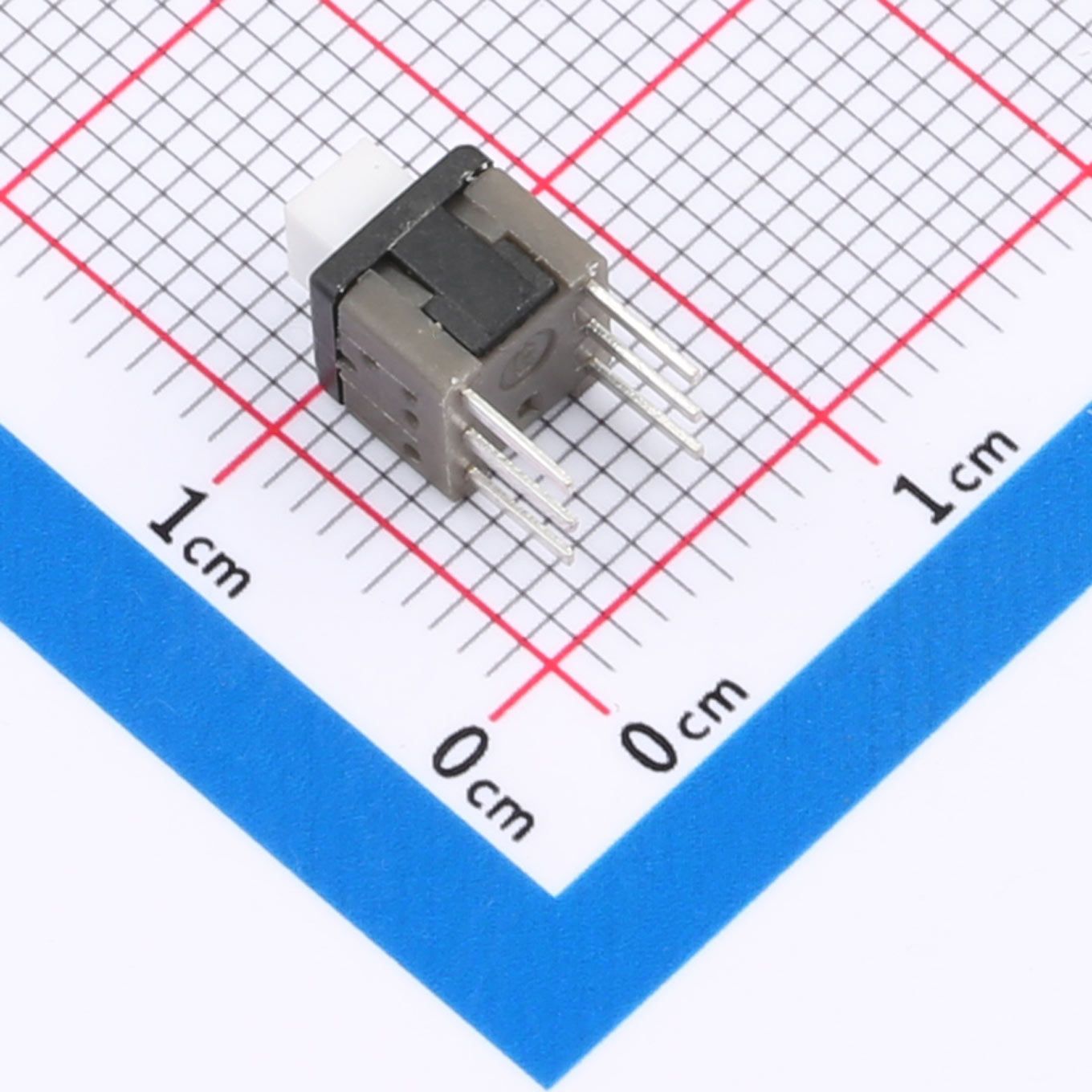

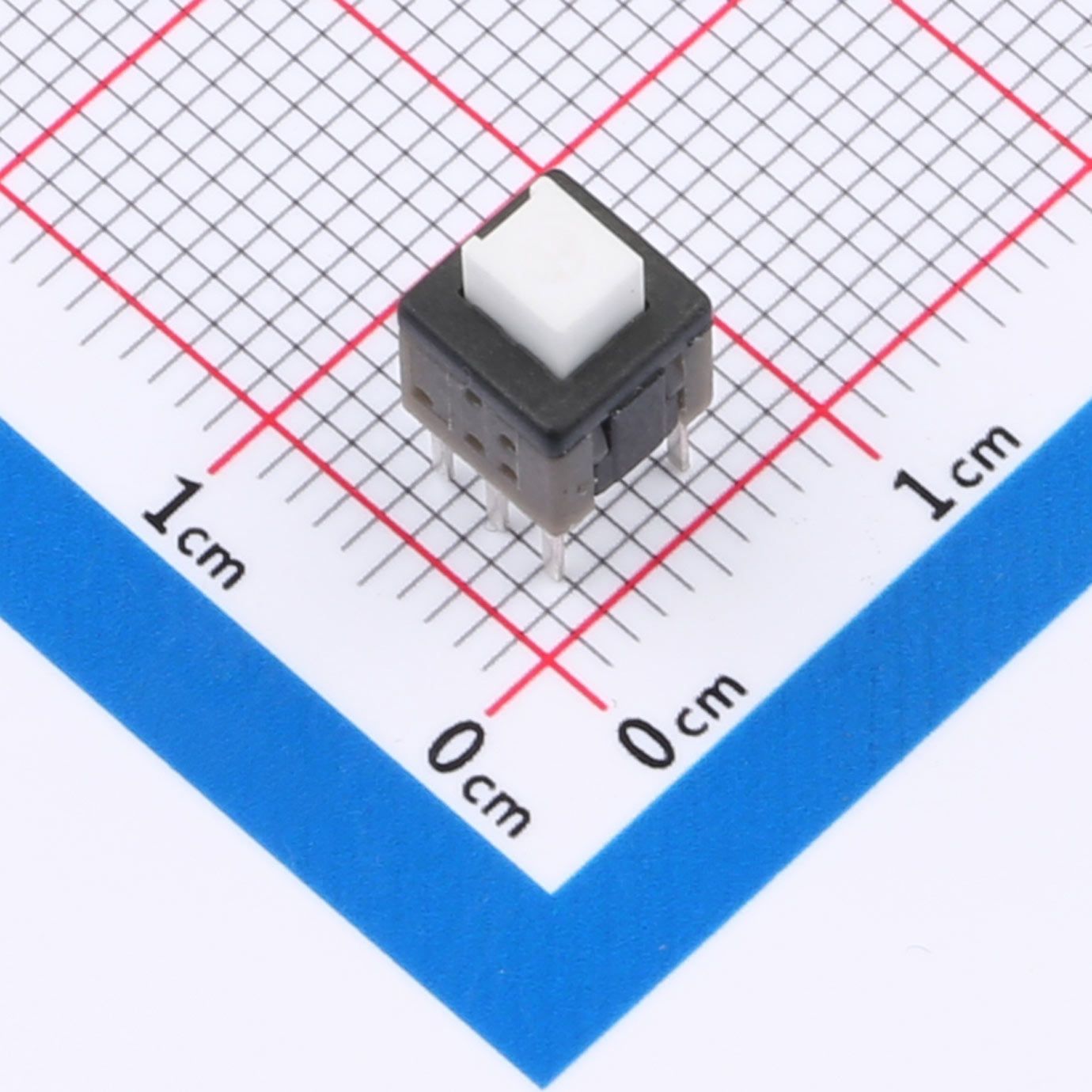

该产品是一款专为通孔安装设计的超小型化按键开关，整体外形尺寸仅为5.8mm×5.8mm，开关总高度为10.7mm，采用六脚双刀双掷电路架构，具备无锁自复式触发机制，是当前系列中最为紧凑的规格，能够满足极高密度PCB布局与极限安装空间对可靠操作的双重需求。

品牌名称：Kinghelm(金航标)

商品型号：KH-PB-22E75-WS

商品封装：插件

包装方式：袋装

商品毛重：0.43克(g)

下载数据手册 3D模型在线咨询

产品详情产品文档

名称： KH-PB-22E75-WS 5.8×5.8×10.7H 六脚无锁双刀双掷直插式按键开关。

概述： 该产品是一款专为通孔安装设计的超小型化按键开关，整体外形尺寸仅为5.8mm×5.8mm，开关总高度为10.7mm，采用六脚双刀双掷电路架构，具备无锁自复式触发机制，是当前系列中最为紧凑的规格，能够满足极高密度PCB布局与极限安装空间对可靠操作的双重需求。

特性： 产品采用双刀双掷无锁电气结构，支持两组独立电路的同时切换，按键形状为矩形柱塞设计，按压手感清晰且行程明确，配合PC引脚封装形式，不仅便于自动化插件焊接，还能保证长期使用下的机械寿命与电气稳定性，整体尺寸较7×7系列进一步缩小，特别适合空间极度受限的应用场景。

优势： 相较于8×8及7×7规格的同类开关，5.8mm×5.8mm的底座尺寸在PCB上占据的布线面积最小，为超高密度设计提供了极大的灵活性，尤其适用于便携式与手持设备等对体积和重量有严苛要求的场合，同时六脚双刀双掷结构可实现多路信号同步切换或冗余触点并联，有效降低接触电阻与故障率，在更小体积内实现了同样可靠的电气性能，金航标严格的生产工艺保证了产品的一致性与耐焊性。

应用： 该开关适用于超便携仪器的功能选择、无线通信模块的模式切换、微型家用电器的控制界面，以及手持工业设备中的状态复位或逻辑电平转换等场景，尤其适合PCB布局极为紧凑、对元器件体积和重量有严格限制且需要双路同步控制的应用场合。

注意： 使用前请确认该型号为无锁（即按压导通、释放断开）且不带LED指示灯，安装时应严格控制波峰焊或手工烙铁的温度在260℃以内、焊接时间不超过5秒，同时确保PCB板的引脚孔径与开关引脚尺寸良好匹配，以避免虚焊或损坏塑胶本体，另外10.7H标注的是开关总高度而非柱塞单独高度，进行面板结构设计时应以总高度为基准预留装配空间。

总结： 综合来看，KH-PB-22E75-WS凭借其双刀双掷的电路优势、无锁自复性能以及极为紧凑的5.8×5.8mm封装尺寸，为极限空间下的PCB直插式按键应用提供了一套兼具高密度布局灵活性、轻量化设计与成本效益的可靠解决方案，可广泛应用于多种对体积和重量有严格约束的中低压控制场景。
