在工控主板、智能家居模块、视听设备、仪器仪表等电子产品设计中，小型直插按键开关是实现人机交互的核心基础元器件。很多项目既要控制 PCB 布局空间，又要保证按键按压手感稳定、通断信号可靠，Kinghelm（金航标）KH-PB-22E18-WS 六脚无锁按键开关，凭借 8mm×8mm 紧凑基座尺寸、17mm 总高的柱塞式结构、双刀双掷电路设计，成为通孔焊接方案里实用性很强的一款按键开关，适配大批量消费类与工业类电子项目选型。

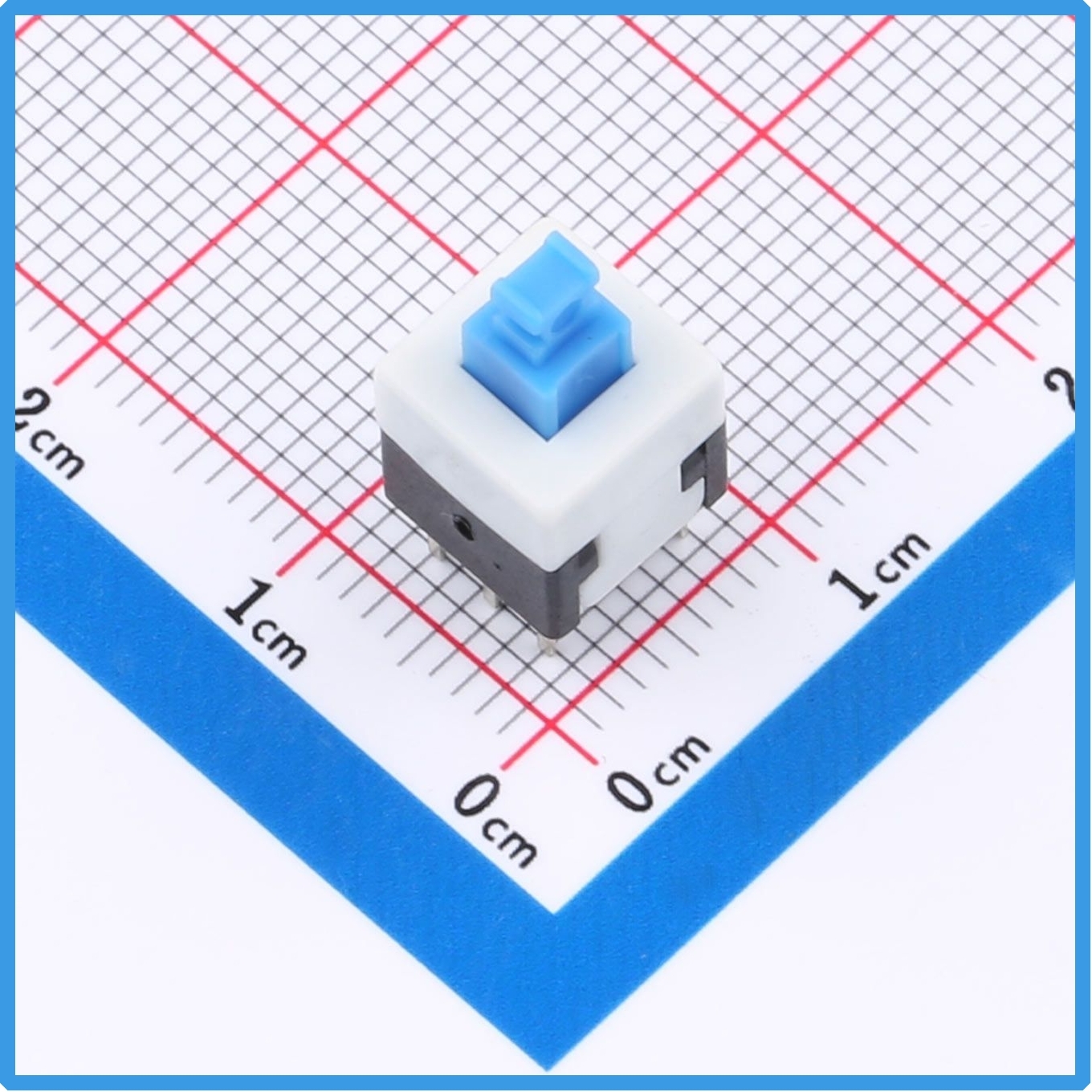

Kinghelm金航标KH-PB-22E18-WS产品图

一、产品核心规格：紧凑六脚直插，无锁点动架构

KH-PB-22E18-WS 属于插件直插型按键开关，基座长宽规格为 8mm×8mm，总高度 17mm，柱塞盖帽为蓝色，不带灯设计，六脚引脚排布，匹配标准 PCB 焊盘布局。产品采用无锁自复结构，按下导通、松手自动回弹复位，区别于自锁按键的状态保持特性，适合点动触发场景，例如功能触发、信号复位、临时启停、参数微调等应用。电路架构为双刀双掷（DPDT），两组独立回路同步联动，单颗开关就可以同时控制两路信号，简化外围线路排布，减少物料数量，节约 PCB 板上的器件占用面积。

二、材质与结构设计：耐用选材，多档位操作力可选

从结构材质来看，这款按键开关的胶头（KNOB）选用 POM 原料，具备良好的耐磨性能，反复按压不易开裂、发白；胶盖（COVER）同样为 POM 材质，白色外观，韧性优异，抗形变能力强；底座 CASE 采用 PBT 3310 材质，搭配黄铜端子，触点为银镍复合镀层，镀层工艺为镍底覆银，抗氧化、耐腐蚀，在长期通断工作下，接触电阻稳定性更好。内部弹簧采用不锈钢丝 SUS WIRE，弹力持久，多次按压后不会快速衰减手感力度。
规格图纸提供多档可选操作力：120±30gf、200±50gf、300±100gf、400±100gf、550±100gf，工程师可根据产品手感定位选型，轻力款适合便携小家电，大力款适配防误触要求高的工业控制设备，全行程 2.5±0.2mm，行程参数可控，按压反馈清晰干脆，没有滞涩卡顿感。

三、安装适配：通孔插件工艺，PCB 布局友好

焊接安装方式为通孔插件（直插），PC 直插引脚适配传统波峰焊工艺，焊接容错性优于贴片开关，适合人工插件、波峰焊批量生产，对中小工厂的产线改造压力小。PCB 焊盘布局为 6 脚矩阵排布，中心间距 2.5mm，图纸附带标准底层焊盘尺寸参考，硬件工程师绘制封装时可以对照规格书，规避引脚错位、焊盘过大过小引发的虚焊、连锡问题。
单只毛重约 0.84g，袋装出货，便于仓储管理和车间物料分发，适配大批量订单交付，供货稳定，方便项目备料。

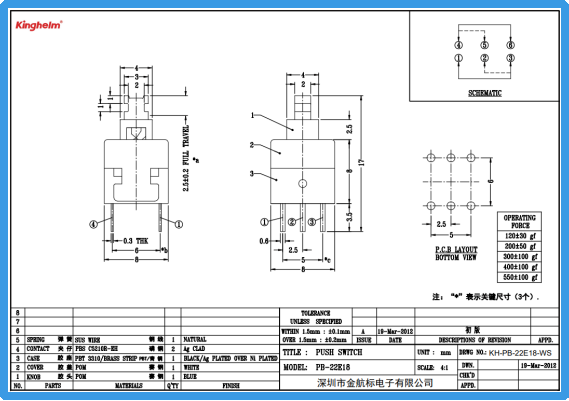

Kinghelm金航标KH-PB-22E18-WS规格书

四、广泛应用场景，适配多类电子整机

KH-PB-22E18-WS 六脚无锁按键开关适配范围十分广泛。消费电子方向，可用于音响功放面板、机顶盒、车载中控附属按键、桌面加湿器、充电设备的点动控制；工业配套场景，适合测试仪器、工控板卡、门禁控制模块、安防报警装置的复位按键；同时也适配医疗小设备、教学实验仪器、通信终端等产品。
双刀双掷回路的特性，尤其适合需要同步切换两路信号、做信号隔离联动的电路，相比两颗独立单刀按键，一致性更好，按压动作同步，不会出现两路触发时差问题。

五、品控与选型注意要点

Kinghelm 金航标深耕射频连接器、按键开关、天线等电子元器件赛道多年，宋仕强带领团队持续优化结构设计与品控流程。KH-PB-22E18-WS 这款柱塞式按键开关出厂前经过通断寿命、弹力稳定性、耐温耐湿测试，能够适应常规电子产品的工作环境，端子黄铜基材搭配银触点，保证信号传输稳定，不容易因为微小氧化出现时通时断的故障。8×8mm 的小基座，在空间紧张的面板设计里优势突出，17mm 的总高度适配常规外壳开孔，蓝色胶头辨识度高，方便用户识别操作按键。
选型时需要区分两个容易混淆的参数：无锁自复和自锁结构。KH-PB-22E18-WS 为无锁款，按下触发、松开复位；如果需要按下保持状态、再按一次释放的自锁功能，则需要选择同系列自锁型号。同时这款不带灯，有背光指示需求的项目，需要另行选型带灯版本。操作力是手感核心指标，选型时优先核对手感需求，轻 gf 档位手感柔和，适合民用消费产品；高 gf 档位按压阻力大，能够有效避免误触碰，工业设备使用更稳妥。

总结

KH-PB-22E18-WS 是一款兼顾体积、性能、成本的六脚直插无锁按键开关。8×8mm 紧凑基座、双刀双掷电路、多档位操作力可选、成熟插件安装方案，覆盖绝大多数点动按键需求。对于硬件研发工程师，在寻找稳定可靠、供货充足、规格资料完善的国产按键物料时，Kinghelm 金航标的这款柱塞按键开关，是值得优先评估的选型方案，适配消费电子、工控、安防、通信等多领域的产品开发，国产元器件稳定供货，助力整机项目缩短研发周期、控制物料成本。
