在消费电子与工业设备竞相走向轻薄化、高集成度的今天，一颗足够小、又足够可靠的按键开关，往往决定着一块 PCB 能否真正 "装下" 全部功能。金航标（Kinghelm）旗下的 KH-PB-22E75-WS 按键开关，正是为极限安装空间而生的超小型通孔方案 —— 以 5.8mm×5.8mm 的紧凑外形，把六脚双刀双掷与无锁自复式触发整合进一块不足指甲盖大小的空间里。

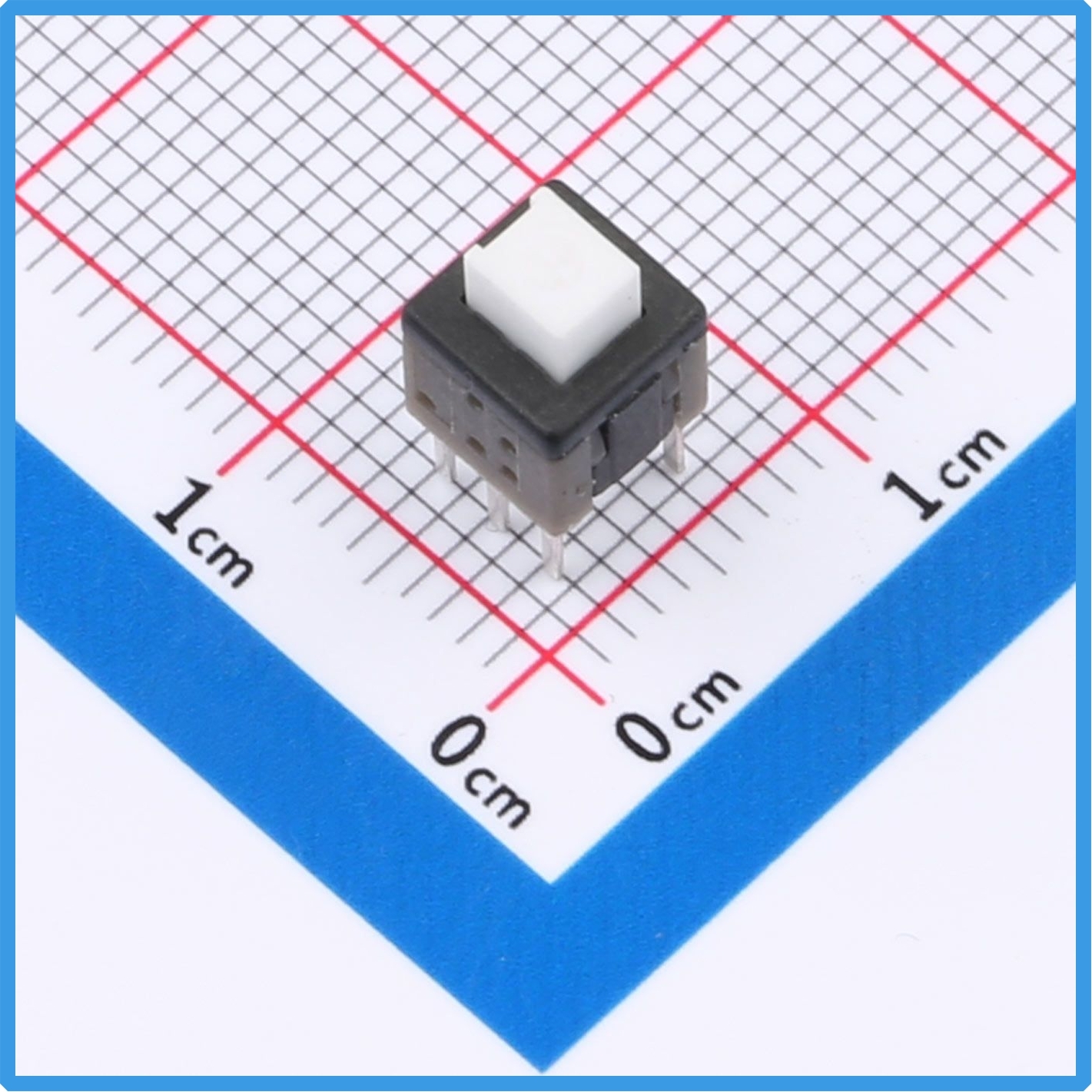

Kinghelm金航标KH-PB-22E75-WS产品图

一、外观与关键参数

KH-PB-22E75-WS 整体外形尺寸仅 5.8mm×5.8mm，开关总高度 10.7mm，采用通孔（直插）封装，配合矩形柱塞按键帽，按压手感清晰。作为当前系列中最为紧凑的规格，它专为极高密度 PCB 布局设计，可在极限安装空间内兼顾可靠操作。产品选用 PC 引脚、不带灯，袋装出货，单颗毛重约 0.43 克。

核心规格一览：

• 电路结构：双刀双掷（DPDT），六脚引出
• 触发机制：无锁自复式（NON SHORTING），总行程 1.9mm
• 安装方式：直插 / 通孔（Through-hole）
• 外形尺寸：5.8mm × 5.8mm，总高 10.7mm
• 引脚样式：PC 引脚，不带灯
• 封装与包装：插件、袋装；毛重 0.43g

二、结构与材质：耐用性藏在细节里

从规格书可以看到，KH-PB-22E75-WS 在材质选用上相当讲究：胶座采用尼龙纤维＋黄铜带（表面灰银镀镍后再镀银处理），胶盖为赛钢（POM，黑色），胶头采用赛钢 / 磷铜 C5210R-EH（白色银覆面），内部弹弓为不锈钢线。这样的组合既保证了按键帽的耐磨与手感一致性，也让接触部位在频繁按压下维持稳定的导电性能与弹性恢复，为长期可靠性打下基础。规格书明确标注了三处关键尺寸（*），并给出通孔安装常用的公差标准：1.5mm 以内 ±0.1mm，超过 1.5mm ±0.2mm。

三、为什么选它：三大优势

一是 "小而不妥协"。5.8mm 的封装在当前同系列中最为紧凑，却完整保留了双刀双掷的复杂电路切换能力，尤其适合对体积敏感的便携设备与密集板卡。二是 "稳"。无锁自复式设计让开关松开后自动复位，无需担心误锁状态；非短路（NON SHORTING）原理图确保切换过程不产生意外短路，提升了电路安全性。三是 "省心"。直插封装便于手工焊接与自动化贴装兼容，PC 引脚刚性稳定，配合明确的公差标注，工程师在 Layout 阶段就能精准预留焊盘。

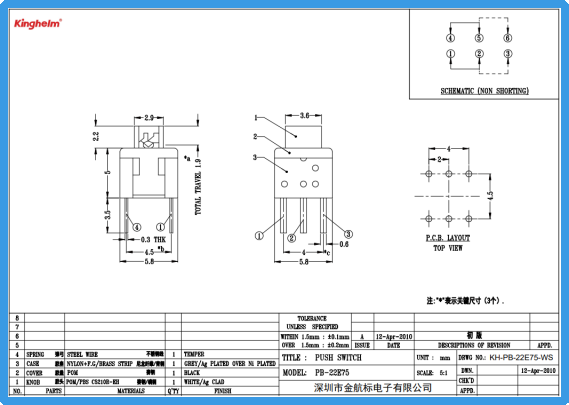

Kinghelm金航标KH-PB-22E75-WS规格书

四、应用与选型建议

KH-PB-22E75-WS 广泛适用于需要双通道切换、空间又极为有限的场合，例如便携式仪器面板、消费电子控制键、工业设备的小型操作按键，以及各类对可靠性有要求的信号切换电路。选型时建议留意三点：确认 PCB 开孔与焊盘尺寸是否匹配 PC 引脚的间距；按实际按压频率评估无锁自复式是否符合操作习惯；如需带灯或其它引脚形式，可与金航标工程师沟通定制。

五、小结

在开关这类 "小器件" 上，设计功力往往最见真章。KH-PB-22E75-WS 以超小型封装、六脚双刀双掷与无锁自复式机制的组合，为高密度 PCB 上的可靠按键操作提供了一个兼顾体积与性能的答案。无论是消费电子还是工业场景，需要一颗 "装得下、按得稳、用得久" 的按键开关时，KH-PB-22E75-WS 都值得纳入选型视野。
