一、行业背景：柔性连接器市场需求持续增长

在消费电子、智能穿戴、车载电子、工业控制等领域不断向轻薄化、微型化、高密度方向发展的趋势下，FPC（柔性印刷电路板）连接器作为连接柔性排线与PCB板之间的核心桥梁，其作用日益凸显。FPC柔性电路板以柔性绝缘基材制成，具备可弯曲、可折叠、重量轻、厚度薄等突出优势，广泛应用于消费电子和汽车电子等众多领域。

从市场规模来看，全球FFC和FPC连接器市场正保持稳健增长态势。据市场研究报告预测，2025年全球FFC和FPC连接器市场规模约为39.15亿美元，预计到2033年将增长至64.99亿美元，复合年增长率达6.54%。其中，柔性连接器2024年市场规模已达238.9亿美元，预计2025—2030年复合增长率达13.7%，增速明显高于传统刚性连接器。在这样的大背景下，具备精密间距、超薄高度和便捷操作特性的FPC连接器产品，正在成为电子设计工程师的首选方案。

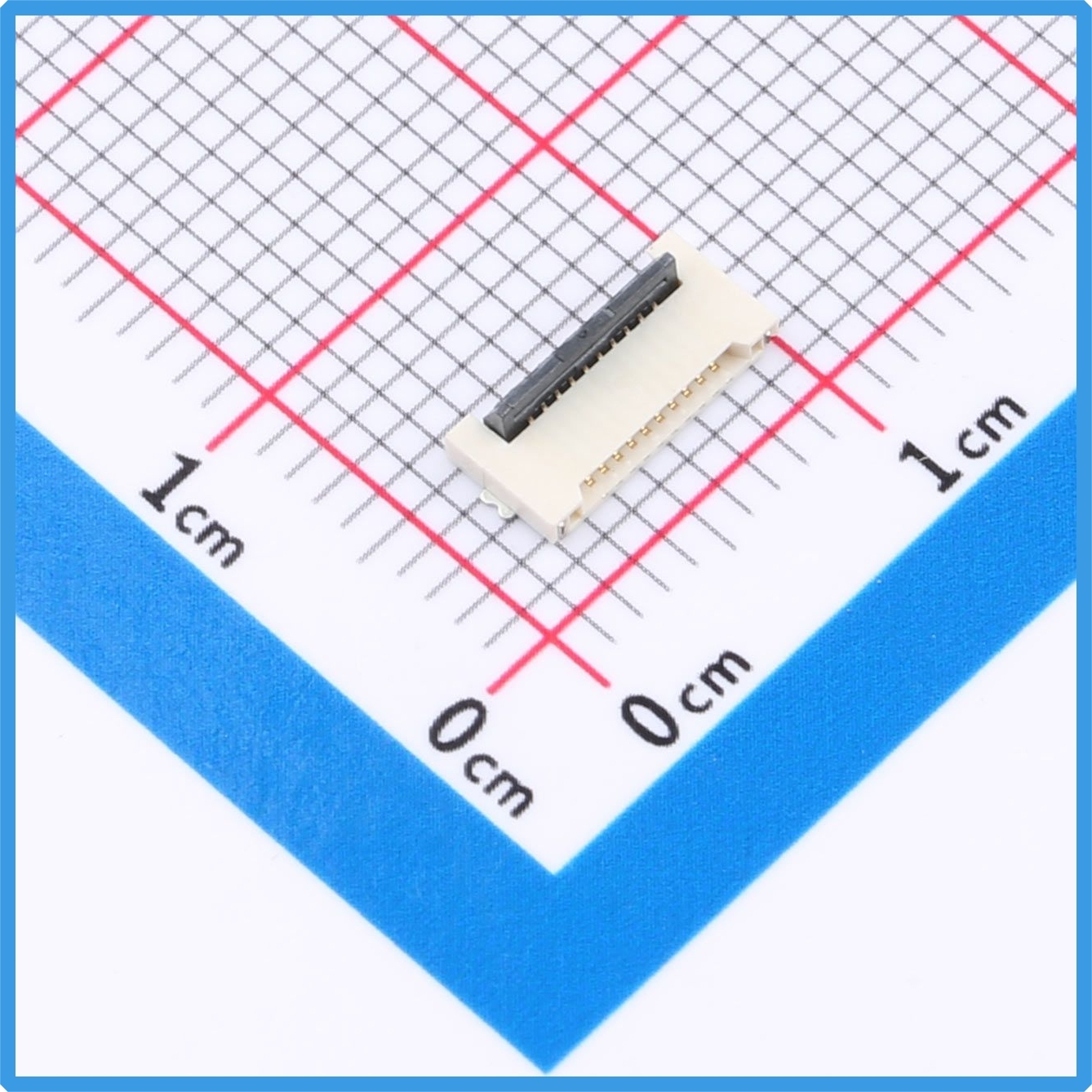

Kinghelm金航标KH-FPC0.5-H1.2SMT-10P-QCHF产品图

二、产品概述：KH-FPC0.5-H1.2SMT-10P-QCHF 核心规格

Kinghelm金航标推出的KH-FPC0.5-H1.2SMT-10P-QCHF，是一款采用0.5mm精密间距设计的FPC柔性电路板连接器，触点数量为10Pin，支持双侧触点/上下接触方式。产品采用翻盖式（前插后翻）锁定结构，卧贴式SMD表面贴装封装，板上高度仅1.2mm，接入柔性电缆厚度为0.3mm，触头材质选用优质的磷青铜。产品额定电压为50V，工作温度范围覆盖-25℃~+85℃，采用编带包装方式，商品毛重仅0.43克，属于FFC/FPC连接器目录下的超轻薄产品。

三、核心特性与结构优势

1. 翻盖式前插后翻锁定结构

KH-FPC0.5-H1.2SMT-10P-QCHF采用翻盖式（前插后翻）锁定设计，这是其最核心的结构亮点。装配FPC柔性排线时，先将排线从前端插入连接器座位的接触区域，再通过向下翻转上盖完成锁紧操作。该方式在手工装配和自动化生产环境中均能快速完成，且翻盖机构便于目视检查接触状态，有效降低误插与斜插风险。相比传统滑扣式或侧推式结构，翻盖式在节省空间的同时提升了操作稳定性和装配效率，尤其适用于批量化生产环境。锁盖设计还能增强抗震动、抗脱落能力，确保在长期运行或恶劣环境下依然保持稳固的电气连接。

2. 0.5mm精密间距与双侧触点设计

0.5mm精细针脚间距满足高密度电路布局需求，在PCB空间日益紧张的今天，该间距能够在有限面积内实现更多连接点。双侧触点/上下接触设计进一步增强了兼容性和可靠性，FPC排线无论是从上方接触还是下方接触均可稳定导通，降低了装配方向限制，有利于提高生产良率。同时，无正反区分的设计简化了装配流程，操作人员无需判断方向，大幅降低作业出错率。

3. 1.2mm超低板上高度与卧贴封装

产品板上高度仅1.2mm，属于超薄低高度设计。在设备追求极致轻薄的市场趋势下，低高度连接器能显著减少堆叠厚度，使主板与屏幕、摄像头、电池等部件之间的空间利用更加高效。1.2mm的紧凑高度使其能够轻松嵌入高度受限的模组中，而不牺牲功能。卧贴安装方式结合SMD贴装工艺，能够实现稳定的机械固定和优良的焊接可靠性，满足自动化产线的高效生产需求。编带包装则进一步适配高速贴片机，降低人工成本，提升制造一致性。

4. 优质磷青铜触头与宽温工作范围

触头采用磷青铜材质，具备优良的弹性和导电性，在反复插拔过程中保持稳定的接触力，有效降低接触电阻。工作温度范围覆盖-25℃~+85℃，能够适应消费电子及工业环境下的常见温度变化，确保连接器在冬季低温或设备内部高温环境下均能稳定工作。额定电压50V满足绝大多数低压信号传输需求，适用于数字信号、控制信号及小功率供电场景。

四、典型应用场景

KH-FPC0.5-H1.2SMT-10P-QCHF凭借超薄低高度设计和0.5mm精密间距，广泛适用于各类空间受限的电子设备：

• 智能穿戴设备：智能手表、手环、蓝牙耳机等对体积和重量有极致要求的产品，连接屏幕、传感器和主板。

• 智能手机及平板：主板与显示模组、摄像头模组、电池之间的排线互连。

• 显示模组：小尺寸LCD/OLED屏幕的FPC连接，实现高清信号传输。

• 摄像头模组：手机、安防监控、车载摄像头内部CMOS传感器与主控板的连接。

• 医疗电子：便携式监护仪、血糖仪、超声探头等微型医疗设备。

• 工业控制：工业手持终端、微型传感器模块、PLC内部信号连线。



五、品牌实力与质量保障

Kinghelm（金航标）是深圳市金航标电子有限公司旗下的知名品牌，从事无线信号收发、电子信号连接器及互连系统产品的设计、制造、销售和技术服务已有十多年历史。技术团队来自清华大学和电子科技大学，并吸纳优秀海归人才，深耕微波射频和精密连接器领域。金航标已获得多项发明专利，并取得ISO9001认证以及RoHS、REACH环保认证，IATF16949汽车质量体系认证、UL、TUV等认证正在申请中。公司产品线从最初的北斗GPS双模天线、蓝牙、WiFi等天线产品，已拓展到板对线连接器、板端座子、接插件、信号开关，以及汽车/摩托车线束、工业/医疗/科研用特种线材、非标定制件等三大系列，为客户提供一站式互连解决方案。

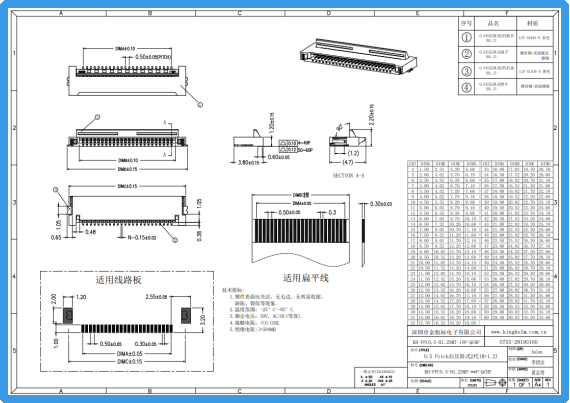

Kinghelm金航标KH-FPC0.5-H1.2SMT-10P-QCHF规格书

六、总结

Kinghelm金航标KH-FPC0.5-H1.2SMT-10P-QCHF是一款集成0.5mm精密间距、1.2mm超低板上高度、翻盖式前插后翻锁定结构、双侧触点设计、SMD卧贴工艺于一体的高品质FPC连接器。产品在结构紧凑性、装配便捷性、连接稳定性和电气性能等方面均表现出色，能够为智能手机、智能穿戴设备、显示模组、摄像头模组、医疗电子及工业控制等各类空间受限的电子设备提供稳定可靠的FPC与PCB信号传输解决方案。在当前全球FPC连接器市场持续增长的产业背景下，该产品凭借其出色的特性与金航标品牌的质量保障，无疑是电子设计工程师在高密度、超薄化产品选型中的可靠之选。
