在消费电子、智能硬件、小型工业模组持续向着轻薄化、小型化方向迭代的当下，PCB 板上空间愈发珍贵，低剖面、高密度、适配 SMT 自动化生产的线对板连接器，已经成为硬件设计里不可忽视的核心元器件。Kinghelm 金航标推出的 KH-A12501-02AWB，是一款间距 1.25mm、2PIN 卧式贴片线对板针座，凭借超薄结构设计、稳定可靠的电气性能以及适配流水线生产的编带包装，在狭小空间信号连接场景中展现出突出优势，为硬件工程师提供了高性价比的互连方案。

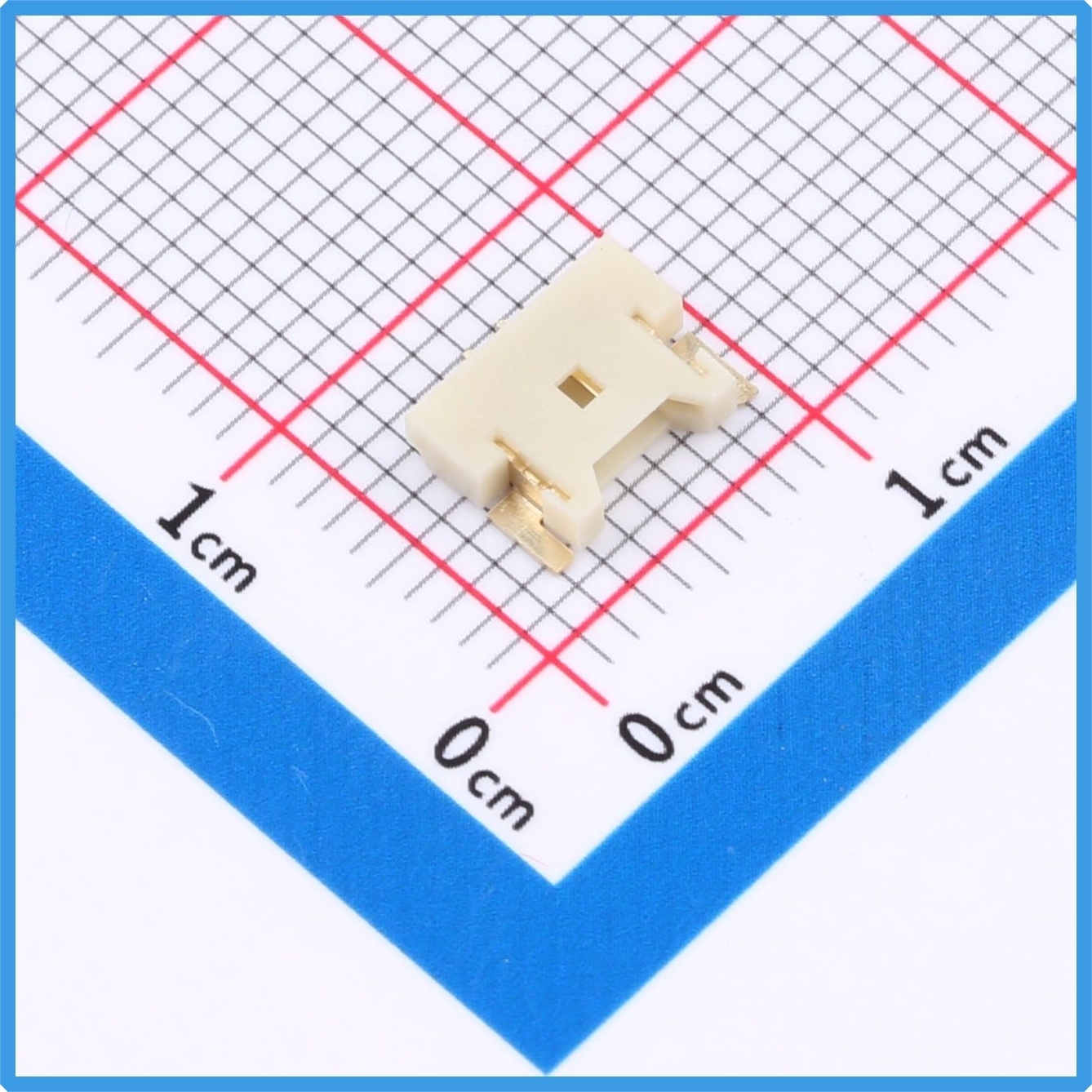

Kinghelm金航标KH-A12501-02AWB产品图

一、超薄卧贴结构，适配狭小 PCB 布局

KH-A12501-02AWB 属于单排 1×2P 结构，中心间距 1.25mm，采用卧式贴片（卧贴）SMD 安装方式，Z 轴板上高度仅 1.95mm，Y 轴板上底边宽度 5.5mm，是典型的超薄低剖面连接器。相较于传统立贴连接器，卧贴结构不会在垂直方向占用过多壳体内腔高度，完美适配电池贴近主板、外壳厚度受限的紧凑型产品设计。

产品采用编带包装，能够直接匹配 SMT 高速贴片机，支持全自动上料、贴装、回流焊工序，省去人工插件环节，大幅提升生产效率，降低人工装配带来的虚焊、错装风险，契合现代电子制造规模化生产的需求。单只毛重仅 0.435g，轻量化特质进一步减少模组整体负重，在穿戴设备、无人机、小型传感器等对重量敏感的设备中十分友好。

二、优异电气性能，长期连接稳定可靠

电气与环境可靠性方面，这款连接器有着清晰扎实的指标体系。产品额定电流 1A，额定电压 125V DC，足以满足绝大多数设备内部信号线、小功率供电线路的传输需求；工作温度区间覆盖 - 25℃~+85℃，能够从容应对室内常温设备、工业小型采集模块、车载辅助配件等多种温差环境，在温度波动场景下保持连接稳定。

触头基材选用磷青铜材料，弹性持久稳定，反复插拔后依然可以维持稳定接触压力，不易出现接触松动、信号断连问题；接触区域镀金处理，大幅降低接触电阻，抗氧化、抗腐蚀能力强，长期使用不易氧化发黑，减少信号衰减、接触不良故障，保障信号传输的完整性。

三、PA9T 阻燃基座，满足安全焊接要求

绝缘基座选用 PA9T 特种工程塑料，阻燃等级达到 UL94V-0 标准，是这款连接器安全性的重要保障。PA9T 材料拥有优异的耐高温性能，回流焊高温环境下不易发生变形、溢胶、起泡，适配 SMT 高温焊接工艺；同时具备良好的绝缘性能、耐化学品特性与尺寸稳定性。

即使在潮湿、轻微油污的工况环境下，也能维持可靠绝缘，规避短路隐患。严苛的阻燃等级，意味着在异常发热起火时可以实现自熄，提升整机安全冗余，广泛适配对安全规范有要求的消费电子、安防设备、智能家居产品。

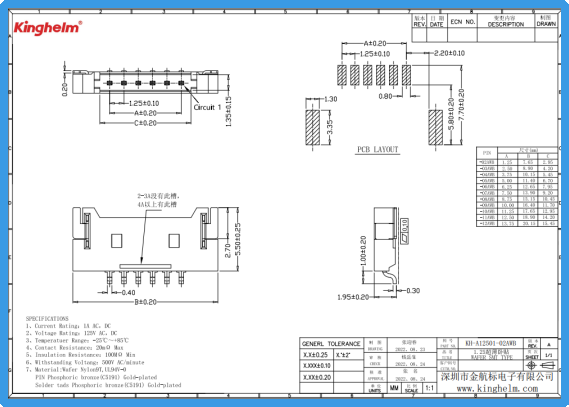

Kinghelm金航标KH-A12501-02AWB规格书

四、多元应用场景，覆盖轻薄智能硬件

从应用场景来看，KH-A12501-02AWB 的定位十分清晰。2PIN 的规格多用于单组信号或者小功率供电转接，常见于智能手环、蓝牙耳机充电仓、小型摄像头模组、智能家居传感器、锂电保护板、工控采集探头、无人机小灯板等产品。

很多轻薄智能硬件内部空间寸土寸金，垂直方向余量极小，传统高高度连接器无法布局，这款 1.95mm 超薄卧贴针座就能解决布局难题。同时标准化的 PCB 封装图纸，方便工程师直接导入 PCB 设计，引脚布局、焊盘尺寸经过优化，焊接后焊点牢固，抗震动能力强，适合有一定震动工况的设备。

五、国产标准化器件，供应链稳定可控

作为国内连接器品牌 Kinghelm 金航标的标准化产品，KH-A12501-02AWB 兼顾了国产化供应链优势与品质稳定性。金航标长期深耕射频天线、连接器互连产品领域，拥有成熟的模具、注塑、端子冲压、表面电镀全链路生产能力，产品规格管控严格，配套完善的规格书、PCB 封装图纸，为硬件研发提供技术支撑。

同系列还有 3PIN、4PIN、5PIN 等多 PIN 位版本可供选型，工程师可以基于统一 1.25mm 间距结构，在同一个产品内灵活选用不同 PIN 数针座，降低物料管理成本，简化设计迭代。

总体而言，KH-A12501-02AWB 是一款面向小型化设备的经济型可靠互连器件。1.25mm 高密度间距、超薄卧贴低剖面结构、镀金磷青铜端子、PA9T 阻燃基座、编带 SMT 适配能力，组合在一起精准解决轻薄硬件狭小空间的线对板连接痛点。在消费电子持续内卷、国产元器件替代加速的行业背景下，这类标准化、高可靠、易量产的国产连接器，将持续为智能硬件、工业小模组、安防传感等领域的硬件创新提供稳定的底层互连支撑，成为硬件 BOM 清单里实用且稳妥的选择。
