在电子设备的人机交互体系中，按键开关是最基础、最核心的元器件之一，小到玩具、小家电，大到工业检测仪器，都离不开稳定耐用的按键组件。Kinghelm（金航标）推出的 KH-PB-22E37-WS，一款7*7*15.9H六脚无锁直插按键开关，凭借紧凑的结构、稳定的电气性能，成为中小空间设备点动触发方案里的优选器件，在消费电子、工控配套领域获得广泛应用。

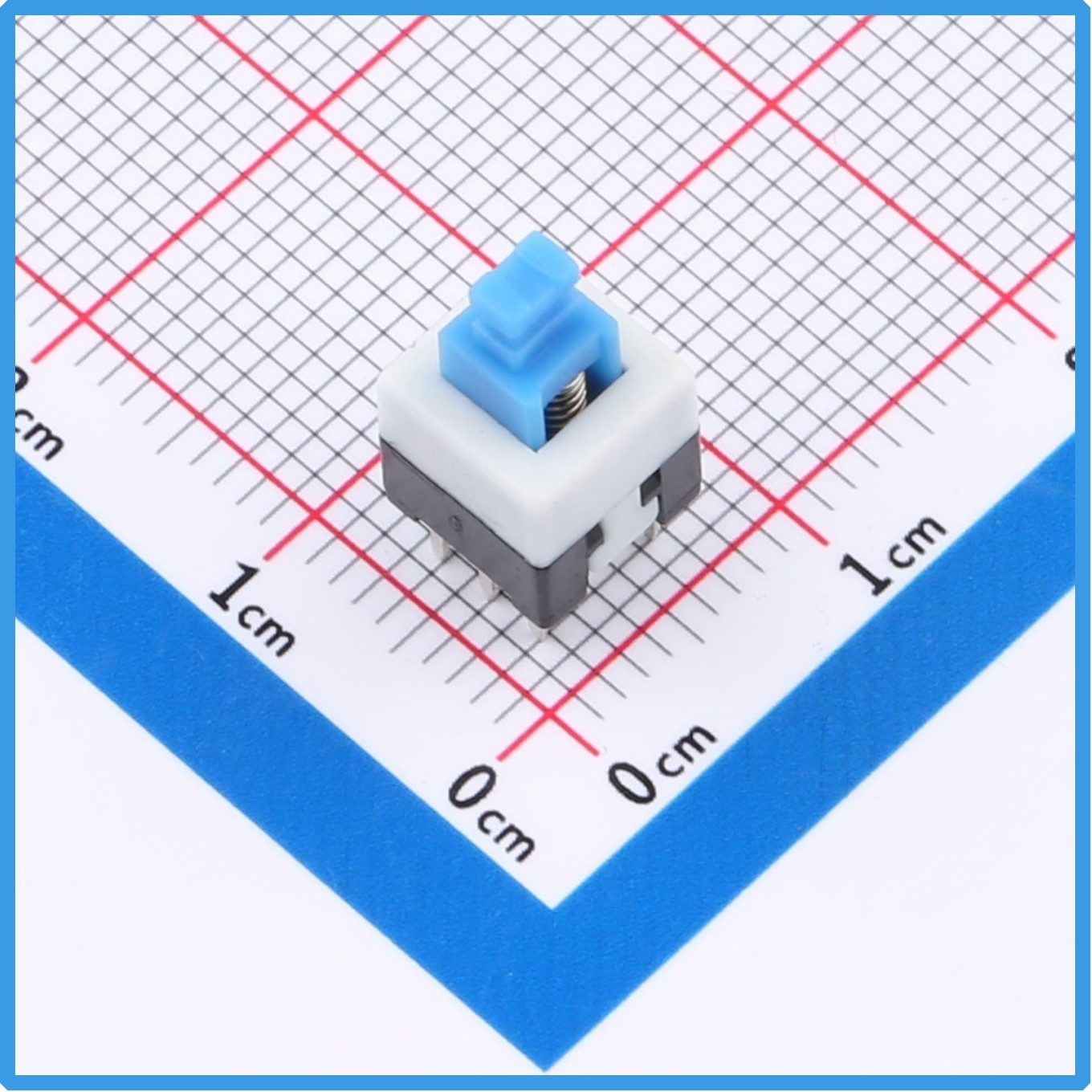

Kinghelm金航标KH-PB-22E37-WS产品图

这款按键开关属于插件直插封装，采用袋装出货，单只毛重仅 0.6g，轻量化的设计适配各类小型化产品的结构规划。它的电路结构为双刀双掷，搭配六引脚布局，属于无锁自复位类型，也就是常说的点动开关。矩形柱塞式的按键头，按压手感清晰干脆，按下导通，松开之后内部弹簧自动回弹复位，不会保持锁定状态，完美适配需要 “按下触发、松手即停” 的控制逻辑，例如确认触发、信号点动、复位唤醒等功能场景。

从结构与材质来看，金航标在零部件选材上兼顾耐用性与工艺兼容性。开关基座外壳采用 PBT 加玻纤阻燃材料，耐高温、不易形变，适配波峰焊等插件焊接工艺；柱塞胶头选用 POM 赛钢材质，耐磨顺滑，长期反复按压也不容易出现卡滞、发白破损的问题；内部接触弹片为镀银复合触点，导电性能优异，接触电阻稳定，降低信号误触、接触不良的风险；内置不锈钢弹簧，保障每一次按压后都可以快速、均匀回弹，保证数万次循环操作下手感一致性。引脚采用 PC 引脚样式，直插通孔安装，既支持产线自动化插件加工，也适合手工焊接调试，焊接后引脚与 PCB 牢牢结合，抗震抗冲击能力更强，对有轻微震动工况的设备十分友好。

7mm×7mm 的基座尺寸，相比传统 8×8 规格的同类型开关更加小巧，总高度 15.9mm，在 PCB 布局紧张、外壳结构空间受限的产品里优势明显。配套的规格书清晰标注 PCB 焊盘布局、引脚定义以及非短路原理图，硬件工程师在绘制电路板时可以直接参考，降低设计出错概率，缩短项目研发周期。六脚双刀双掷的架构，区别于普通四脚单路开关，可以同步控制两组独立回路，在需要同步两路信号、做信号隔离校验的电路里，一颗开关就能完成两路触发，简化 PCB 布线，节省元器件占用位置。

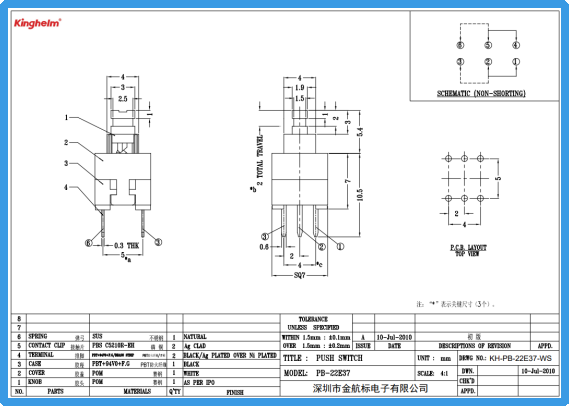

Kinghelm金航标KH-PB-22E37-WS规格书

在应用场景上，KH-PB-22E37-WS 的适配范围十分广泛。消费电子领域，可作为手持检测仪、便携音箱、电子玩具、小型智能家居模组的功能触发键、复位键；小家电产品里，适合风扇、加湿器、料理机控制面板的点动调节按键；工业配套方面，能够用于简易工控板、测试工装、安防配件的信号触发按钮。因为是无锁自复位结构，它不适合作为持续供电的电源自锁开关，但在需要瞬时信号输入的交互场景，性价比和可靠性表现突出。

作为国产元器件品牌，金航标一直专注于射频、连接、开关类元件的研发制造，这款 KH-PB-22E37-WS 延续了品牌对品质管控的标准，产品环保合规，批次稳定性强，袋装的包装形式也方便中小批量采购、样机调试使用。对于硬件开发者、电子产品厂商而言，它兼顾小巧体积、双路控制能力、良好焊接适配性，是一款兼顾成本与性能的通用型点动按键方案。

在电子产品持续向小型化、集约化发展的趋势下，像 KH-PB-22E37-WS 这样细节扎实的基础开关元器件，看似不起眼，却是设备交互稳定运行的基石。清晰的按压反馈、可靠的电气导通、紧凑的外形尺寸，让它在海量按键方案中拥有自己的定位，为各类电子设备的人机交互提供稳定、经济的选择。


金航标Kinghelm(www.kinghelm.net)深耕微波射频与连接技术领域，旗下产品矩阵覆盖北斗/GPS天线、蓝牙天线、Wi-Fi天线、射频跳线连接线、信号连接器、板对板连接器、座子接插件及电子开关等全系列品类，KH-IPEX-K501-29、KH-SMA-K513-G、KH-SMA-KE-Z、KH-SMA-KWEI7-G、KH-MMCX-Z等RF射频同轴连接器，以及KH-TYPE-C-16P型号USB连接器等多款产品均为市场热销型号，产品广泛适配新能源汽车、智能终端、工业互联网、智慧城市、商业航天、车载电子及低空无人机等多个领域。公司依托广西鹿寨现代化生产基地与智能化柔性产线，搭建起从产品设计、模具开发、性能检测到规模量产的完整链路，具备一站式开发能力，可实现大批量、高一致性、短周期的稳定交付，为各行业客户提供性能可靠、适配性强的连接解决方案。

KH-PB-22E37-WS至产品详细网页
