在小型化电子设备高度普及的今天，按键开关作为人机交互的重要入口，其体积、可靠性、触感与电路功能直接决定产品的使用体验。如何在有限的 PCB 空间内实现可靠的状态保持控制，成为众多硬件工程师持续关注的课题。Kinghelm（金航标）推出的 KH-PB-22E27 六脚自锁按键开关，以 7mm×7mm 的紧凑外形搭配自锁式触发机制，为高密度布线与空间受限场景提供了切实可用的优选方案。

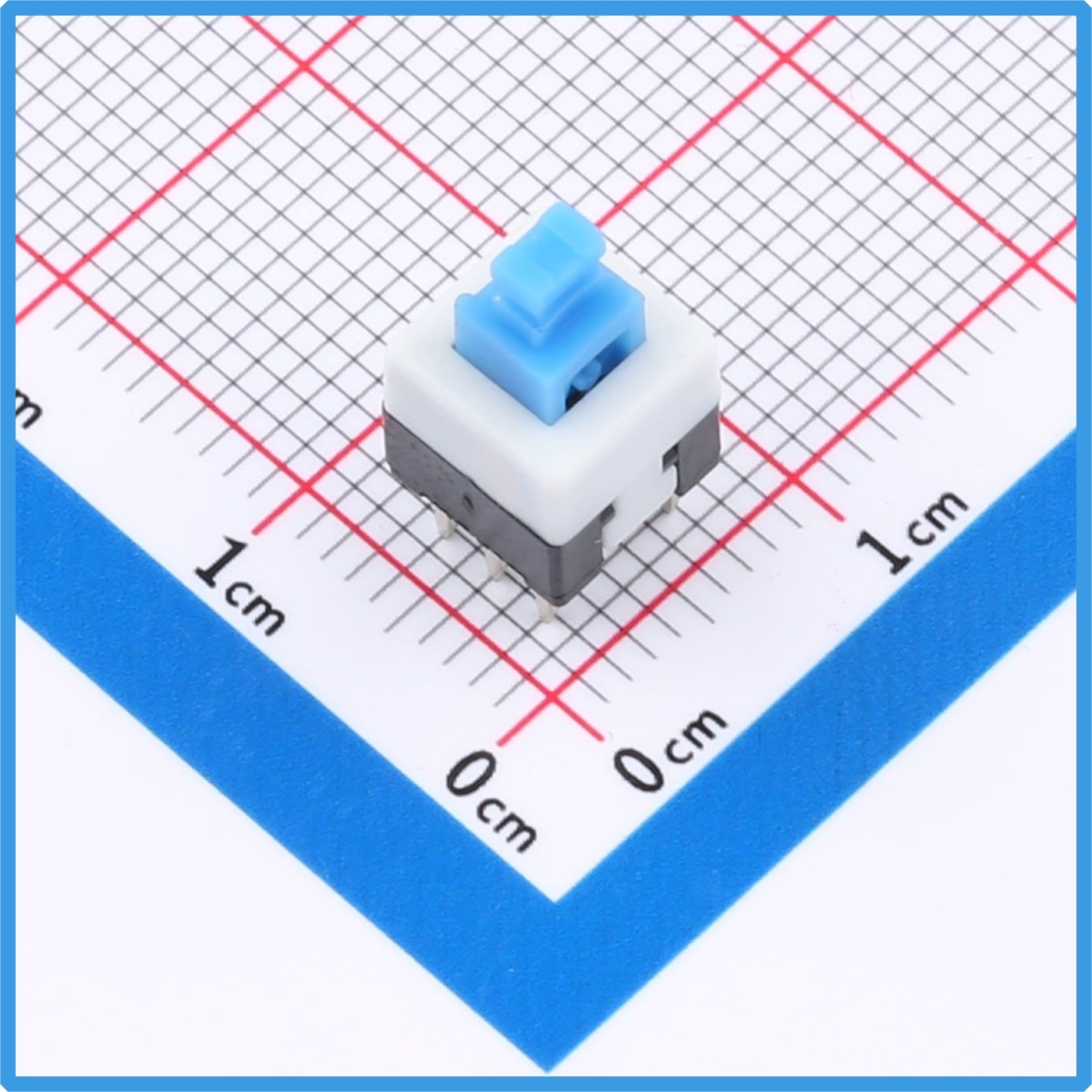

Kinghelm金航标KH-PB-22E27产品图

产品概述

KH-PB-22E27 是一款专为通孔安装设计的小型化按键开关，整体外形尺寸仅为 7mm×7mm，开关总高度 15.9mm，采用六脚双刀双掷（DPDT）电路架构。其最突出的特点是自锁式触发机制 —— 按压一次即锁定导通，再次按压解锁断开，无需持续施力即可保持电路状态，相较于同类非锁定开关在状态记忆与控制便利性上更具优势，属于同类产品中更为紧凑的规格，能够满足高密度 PCB 布局与有限安装空间对状态保持控制的双重需求。

核心参数

设计与材质优势

紧凑结构与精确公差

作为面向高密度场景的开关，KH-PB-22E27 在结构设计上充分考量了安装与焊接的工程需求。其关键尺寸均以 "*" 标识并严格管控：在 1.5mm 以内的尺寸公差为 ±0.1mm，超过 1.5mm 的尺寸公差为 ±0.2mm，确保批量生产中一致的装配与电气性能。六脚直插设计提供稳定的机械支撑，配合 15.9mm 的总高度，适配多种 PCB 板厚与整机结构。

严谨选材，兼顾电气与机械性能

产品在物料选材上体现了金航标对可靠性的重视：弹簧采用不锈钢（SUS），保证按压寿命与回弹一致性；接触片采用磷铜（PBS C5210R-EH）并进行镀银处理，保障低接触电阻与良好导电性；排针端子采用磷铜 / 黄铜并加镀镍后再镀锡工艺；胶座采用 PBT+94V0 防火纤维材料，阻燃等级符合 UL94V-0 要求，胶盖与胶头采用赛钢（POM），具备良好的耐磨性与触感。合理的材质组合使开关兼具稳定的导通性能与耐久的机械寿命。

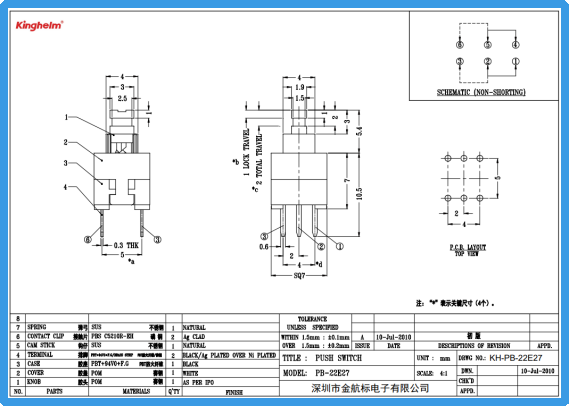

Kinghelm金航标KH-PB-22E27规格书

典型应用场景

凭借紧凑体积、自锁功能与双刀双掷架构，KH-PB-22E27 广泛应用于需要状态记忆的各类电子设备：

• 仪器仪表：用于测量设备模式切换、电源通断记忆；
• 家用电器：适配洗衣机、电饭煲等面板控制，实现一键锁定启停；
• 消费电子：适用于音箱、充电器、小型医疗设备等有限空间产品；
• 办公与通信设备：满足设备电源管理、功能切换等操作需求。

其通孔直插封装便于手工焊接与自动化产线作业，尤其适合空间受限却对可靠性要求较高的应用。

金航标品质与服务保障

Kinghelm金航标（www.kinghelm.com.cn）从事无线信号收发、电子信号连接器及互连系统产品的设计、制造、销售和技术服务十多年，始终坚持从结构设计、选材到工艺管控的全流程品质把控。在创始人宋仕强先生的带领下，企业持续聚焦元器件的小型化、高可靠与高性价比路线，为全球客户提供性能稳定的开关、连接器等产品与专业的技术支持。KH-PB-22E27 所采用的严格公差体系与防火阻燃选材，正是金航标对品质承诺的具体体现。

金航标kinghelm(www.kinghelm.net)主营的连接器与开关类产品十分丰富，涵盖耳机插座、DC插座、FPC连接器、USB连接器、防水USB、检知开关、立式检测开关、插件检测开关、贴片编码开关、限位开关、编码开关、轻触按键、Type-C母座、Type-C接口、摇杆开关、五键开关、拨轮开关、贴片检测开关等多个品类。旗下kinghelm品牌KH系列的核心型号包括KH-6X6X6H-STM、KH-IPEX-K501-29、KH-6X6X5H-STM、KH-6X6X5H-Z2J、KH-3216-H0209、KH-VH-PT3.96、KH-SMA-P-8029。这些产品和萨科微（www.slkoric.com）的电子元件、传感器、TVS二极管、功率器件、时钟芯片等系列产品形成完整的配套矩阵，共同为全球数万家客户提供高品质产品与对应的专业技术服务。

KH-PB-22E27至产品详细网页
