在汽车智能化浪潮持续推进的当下，车载通信、导航、车联网等功能对射频信号传输的稳定性提出了越来越严苛的要求。FAKRA 射频连接器作为车载射频链路里的核心元器件，凭借优异的抗干扰能力与稳定的电气性能，广泛应用于车载 GPS、车载多媒体、自动驾驶感知模块等场景。金航标 Kinghelm 推出的 KH-FKRM-1007-04Z 水蓝色 90° 板端 FAKRA 公头天线座子，就是专为车载射频信号传输设计的高性能连接器件，为各类车载设备提供可靠的射频连接解决方案。

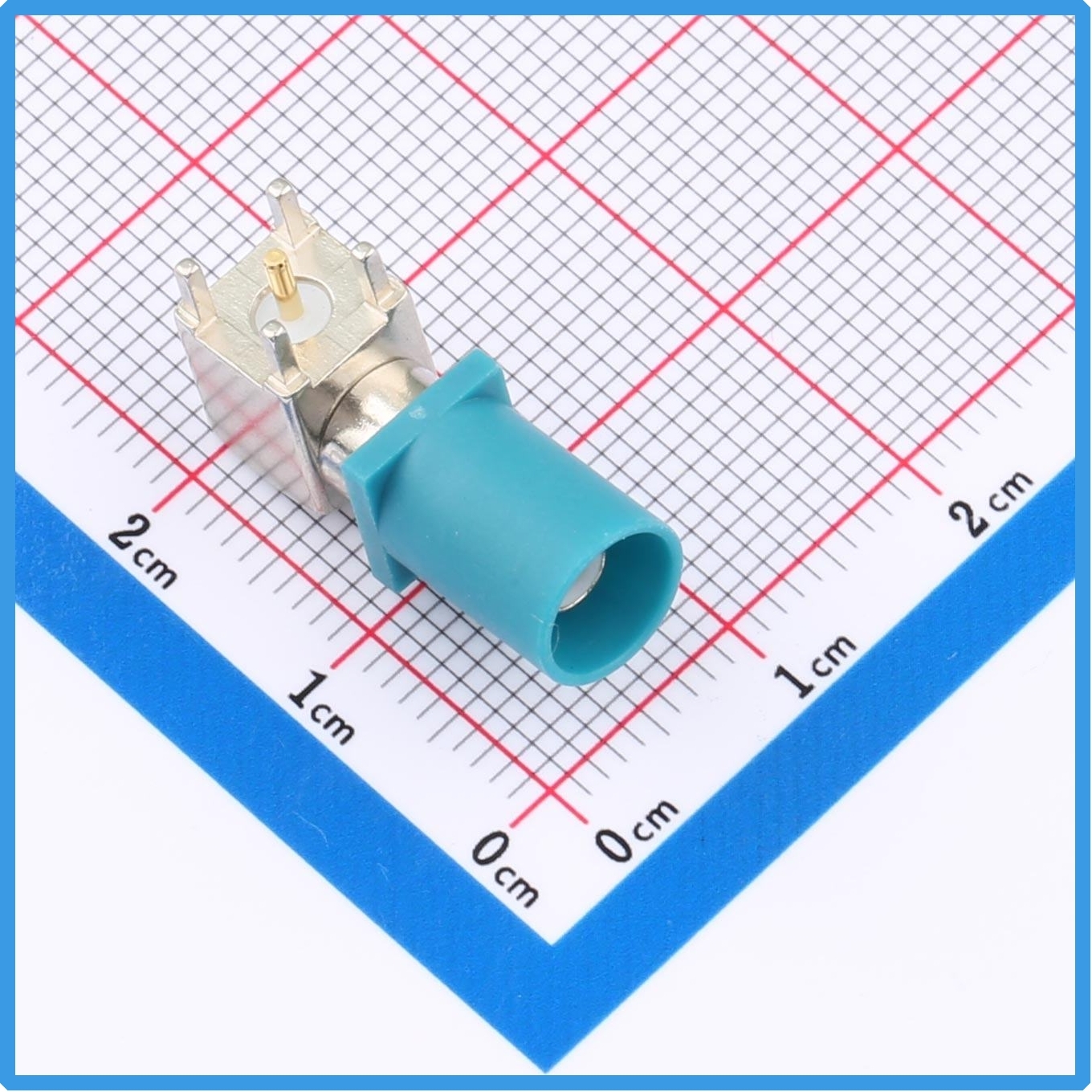

Kinghelm金航标KH-FKRM-1007-04Z产品图

这款 KH-FKRM-1007-04Z 射频座子属于板端插件式 FAKRA 连接器，采用 90° 直角弯折结构设计，也就是常说的 90° 公头结构。直角结构的优势十分突出，在 PCB 电路板布局时，可以实现信号方向的垂直转向，有效节省设备内部空间，完美适配车载电控单元紧凑的内部结构。汽车内部电子器件排布密集，空间寸土寸金，这种直角板端座子能够减少走线弯折，规避线缆挤压干涉问题，方便结构工程师进行整机布局，在车载导航、车载娱乐主机、T-BOX 车规通信盒子等产品中都有很高的适配性。

外观上，该款 FAKRA 连接器配备标志性的水蓝色塑胶外壳。FAKRA 连接器不同颜色外壳具备防呆设计功能，不同颜色代表不同编码，能够有效防止装配过程中出现接口错插，避免因为接反、插错导致通信失效。水蓝色编码版本对应特定车载射频通道，在产线批量装配作业时，工人可以通过颜色快速识别接口，降低装配失误率，提升整车生产的装配效率。外壳塑胶材质兼顾耐温、抗老化特性，能够适应汽车内部复杂的温变环境，长期使用不易开裂、变形。

电气性能方面，KH-FKRM-1007-04Z 特性阻抗严格遵循射频行业标准，达到 50Ω，这是射频传输系统最通用的阻抗规格，能够最大程度减少信号传输过程中的信号反射与损耗，保障射频信号完整传输。其工作频率覆盖 DC~6GHz，带宽范围宽广，完全可以满足车载 GPS、北斗定位、4G/5G 车规通信、车载 WIFI 等主流车载射频信号传输需求。从直流信号到 6GHz 高频射频信号，都可以稳定传输，信号衰减控制在较低水平，保障定位、无线通信信号的清晰度，减少丢包、信号弱等故障现象。

在环境适应性上，这款连接器拥有宽广的工作温度区间，可在 - 40℃~+105℃环境下稳定工作。汽车的使用场景跨度极大，北方冬季低温环境、夏季暴晒后的车厢高温，以及发动机舱周边的热量辐射，都会让车载电子元器件承受剧烈温度变化。KH-FKRM-1007-04Z 可以从容应对高低温交替工况，金属端子结构不会因为温度热胀冷缩出现接触不良，绝缘结构性能稳定，不会出现漏电、信号串扰问题，满足车规产品基础的环境耐受要求。

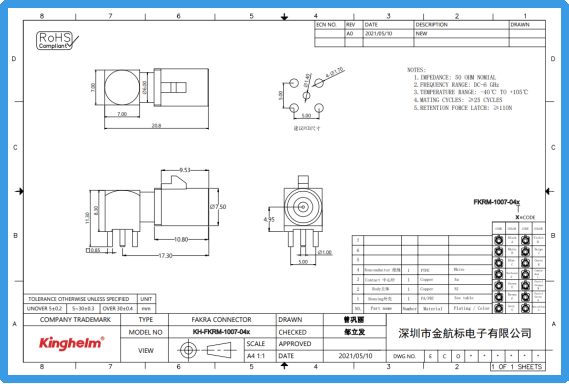

Kinghelm金航标KH-FKRM-1007-04Z规格书

产品结构采用插件封装形式，针脚为直插焊盘结构，直接焊接在 PCB 电路板上。插件焊接工艺成熟，焊接牢固，相比贴片连接器，插件结构拥有更强的机械抗振能力。车辆行驶过程中持续存在震动、颠簸，插件式焊接可以增强连接器与 PCB 板之间的结合强度，抵抗车辆振动带来的应力，防止引脚脱焊、虚焊，保障长期振动工况下连接可靠性。产品单品毛重 5.175 克，结构紧凑小巧，不会给 PCB 板增加过多负载，袋装包装也适合工厂批量采购、仓储与流水线生产取用，方便企业进行物料管理。

作为国内射频连接器知名品牌金航标 Kinghelm 的产品，KH-FKRM-1007-04Z 在生产制造环节有着完善的品控体系。金航标深耕射频连接器、接插件领域多年，专注研发生产射频接头、天线座、端子连接器等电子元器件，产品大量应用于汽车电子、物联网、通信设备等领域。这款 FAKRA 座子的金属主体采用优质合金并做镀金处理，镀金接触芯具备优良导电性能，抗氧化能力强，反复插拔后依然可以保持稳定接触电阻，降低接触不良带来的信号故障。

如今智能汽车不断迭代升级，车载射频通道数量持续增加，从基础的导航天线，扩展到多频段蜂窝通信、蓝牙、车路协同天线，对射频连接器的一致性、稳定性要求持续提升。KH-FKRM-1007-04Z 这款 FAKRA 板端天线座子，兼顾空间布局、电气性能、耐候抗震、防呆装配等多重优势，契合车载电子的开发需求。无论是车载 T-BOX、车载导航主机，还是智能座舱多媒体模块，都能够借助这款连接器搭建稳定可靠的射频信号链路，助力车载无线通信系统稳定运行。

总而言之，金航标 KH-FKRM-1007-04Z 水蓝色 90°FAKRA 板端公头天线座子，是一款针对性适配车载场景的射频连接器产品。50Ω 阻抗、DC~6GHz 带宽、-40℃~+105℃宽温工作能力，搭配 90° 直角插件结构与 FAKRA 颜色防呆设计，集合了电气性能、机械可靠性、装配便利性等多重优势，在车载射频连接方案中是高性价比的选型，为智能汽车无线通信系统提供坚实可靠的硬件支撑。
