随着汽车电子、车载通信及无线射频技术的不断发展，射频连接器在信号传输系统中的作用日益重要。作为射频信号传输链路中的关键连接部件，连接器的结构设计、阻抗匹配、工作频率及环境适应能力，都会对系统的稳定运行产生影响。射频蓝色FAKRA板端天线座子90°公头KH-FKRM-1003-03C，是Kinghelm金航标推出的一款射频同轴连接器，采用弯头结构设计，适用于需要进行射频信号连接且对安装空间有一定要求的电子设备。

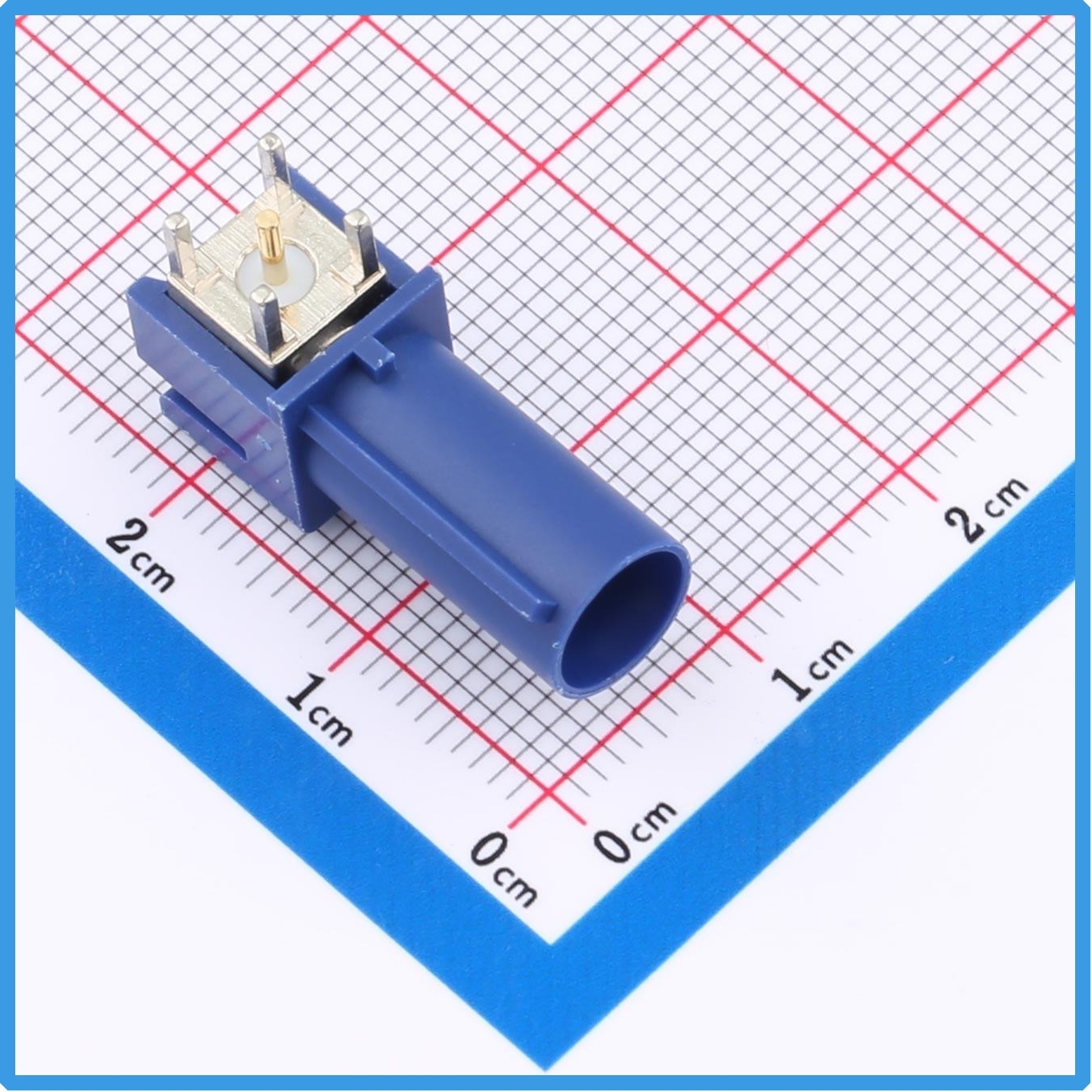

Kinghelm金航标KH-FKRM-1003-03C产品图

一、产品基本信息

KH-FKRM-1003-03C属于RF射频同轴连接器，采用板端安装形式，接口类型为FAKRA系列，产品外观为蓝色，结构为90°弯头式公头。该产品采用插件封装，包装方式为袋装，具有结构紧凑、安装形式明确等特点，方便工程人员根据设备的接口布局和电路板结构进行选型。

从产品参数来看，该型号接口直径为7.5mm，接口长度或高度为14.35mm，额定阻抗为50Ω，工作频率参数为6GHz，工作温度范围为-40℃至+105℃。产品设置单个连接端口，商品毛重约为4.44克，适用于对射频连接、空间布局及工作环境具有一定要求的应用场景。

二、90°弯头结构设计的特点

与直式射频连接器相比，90°弯头结构能够改变连接方向，使接口沿水平方向或侧向布置，有助于优化设备内部的空间利用方式。在车载电子设备、通信模块及其他紧凑型电子产品中，电路板周边往往分布着外壳、线束及其他电子元器件，接口的安装方向会直接影响整体结构设计。

KH-FKRM-1003-03C采用90°弯头形式，在进行PCB布局和设备结构设计时，可为侧向连接提供一种选择。合理使用弯头连接器，有助于减少接口与周边结构之间的空间冲突，也便于设计人员规划线束走向。不过，实际安装时仍需结合电路板尺寸、连接线弯曲半径、外壳空间及接口装配方向进行综合评估。

三、50Ω阻抗与6GHz频率参数

在射频系统中，阻抗匹配是影响信号传输质量的重要因素。KH-FKRM-1003-03C的标称阻抗为50Ω，可用于采用50Ω射频传输体系的电路与设备。设计人员在选用该连接器时，应注意连接器、同轴线缆、天线及射频前端电路之间的阻抗一致性，以降低阻抗不连续可能造成的反射和信号损耗。

该产品的频率参数为6GHz，能够为相应频率范围内的射频连接设计提供参考。需要注意的是，连接器的实际高频性能还与接口结构、PCB焊接质量、传输线设计及配套连接器有关。对于高频应用，建议结合产品规格书中的插入损耗、回波损耗、驻波比及其他射频性能数据进行验证，确保其满足具体系统的设计要求。

四、工作温度与应用环境

KH-FKRM-1003-03C的工作温度范围为-40℃至+105℃，能够覆盖较宽的温度变化区间，为部分车载电子及工业电子设备的设计提供了环境适应性参考。对于需要在低温启动、高温运行或温度变化较大的环境中工作的设备，连接器的温度适用范围是选型过程中需要重点关注的指标。

在实际应用中，除了工作温度外，还应考虑振动、冲击、湿度、腐蚀及长期连接可靠性等因素。尤其是在汽车电子环境下，连接器不仅需要满足电气性能要求，还应与设备的机械固定方式和整体环境防护设计相配合。

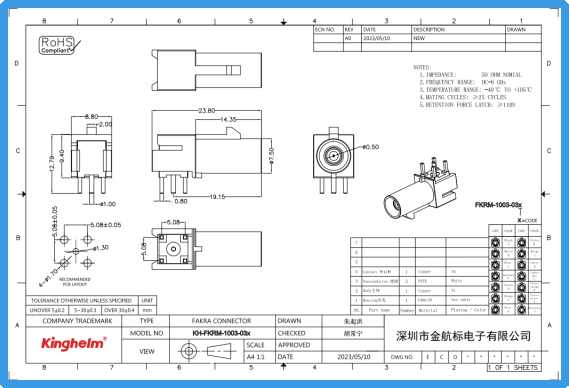

Kinghelm金航标KH-FKRM-1003-03C规格书

五、典型应用与选型建议

凭借FAKRA系列接口、50Ω标称阻抗及90°弯头结构，KH-FKRM-1003-03C可作为车载射频连接、天线接口设计及相关通信设备开发中的候选元件。FAKRA接口常见于汽车射频连接领域，可用于符合相应接口规范的天线和通信信号连接方案。蓝色外观也有助于在特定系统中进行接口识别，但具体颜色编码含义应以产品规格和系统设计规范为准。

在选型过程中，工程人员应重点核对公头与配套接口的机械兼容性、安装方式、尺寸空间、阻抗要求和目标频率范围。同时，需要确认PCB焊盘布局、安装方向及焊接工艺是否与产品结构相匹配。若应用环境涉及汽车级可靠性要求，还应进一步核实产品的振动、机械寿命、环境耐受及相关认证资料，避免仅凭外观或基础参数进行判断。

六、总结

总体而言，金航标KH-FKRM-1003-03C射频蓝色FAKRA板端天线座子90°公头，是一款采用板端插件安装形式的射频同轴连接器。产品具有FAKRA系列接口、50Ω标称阻抗、6GHz频率参数、90°弯头结构以及-40℃至+105℃的工作温度范围，可为车载射频及相关电子设备的接口设计提供选型参考。

在实际项目中，合理选择连接器不仅关系到电路板空间布局，也会影响射频链路的整体性能。通过综合评估接口兼容性、电气参数、安装结构及工作环境，并结合具体规格书开展必要的测试验证，能够更好地发挥该型号连接器在射频连接系统中的应用价值。
