在模块化设备、薄型机壳和堆叠式板卡中，连接器的占位常常成为PCB布局的瓶颈。2.54mm间距排母虽然通用，但在空间吃紧时，工程师往往需要更紧凑的替代方案。金航标（Kinghelm）推出的KH-2FH90-2X5P-H6.35排母，以2mm间距、双排弯插和方孔端子结构，为这类紧凑型设计提供了一个兼顾密度与可靠性的选择。

产品核心参数：

• 插孔结构：2×5P
• 间距：2mm
• 行距：2mm
• 圆孔/方孔：方孔
• 插孔方向：侧面
• 安装方式：弯插
• 排数：双排
• 额定电流：1.5A
• 塑高：4mm
• 工作温度：-40℃~+105℃

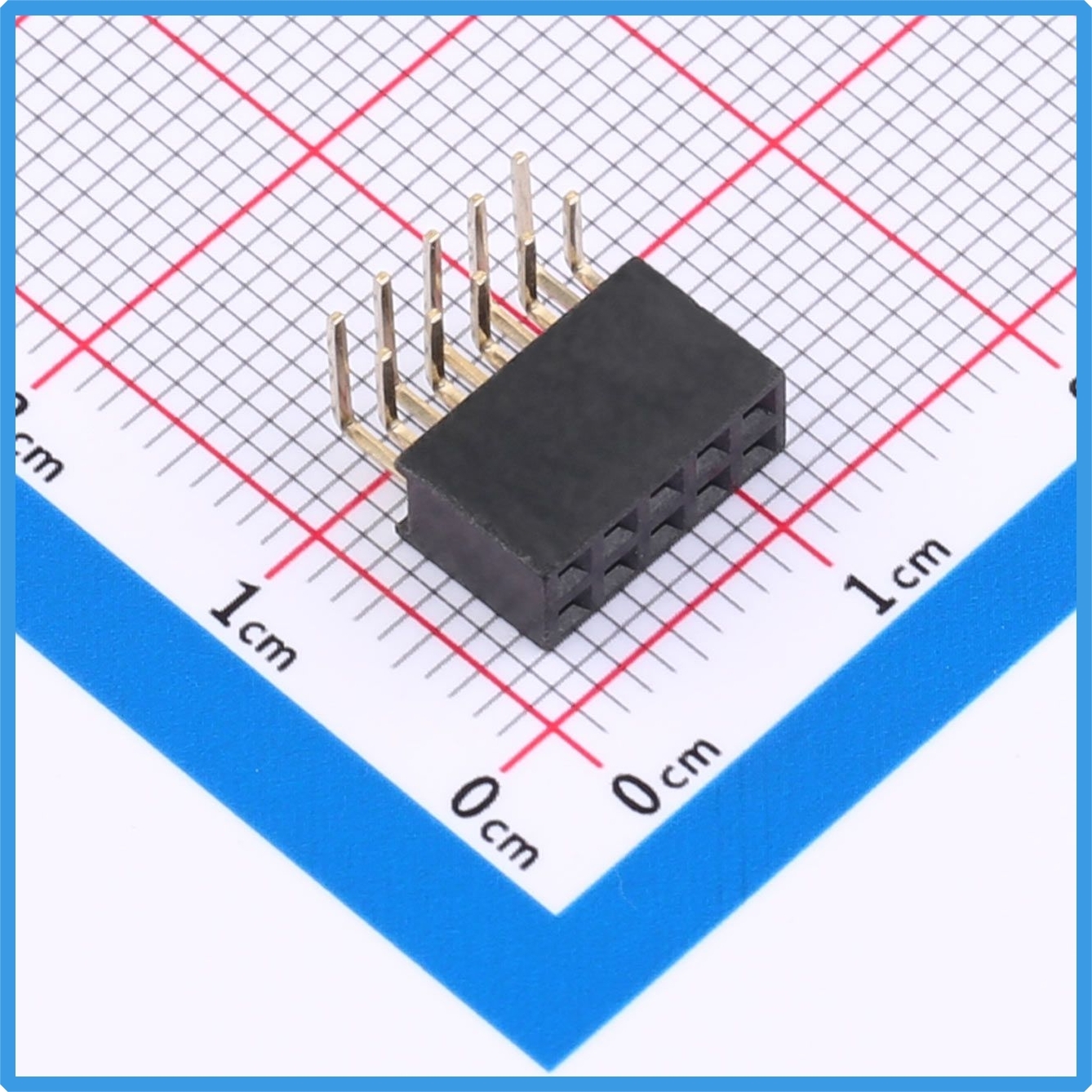

Kinghelm金航标KH-2FH90-2X5P-H6.35产品图

2mm间距与双排结构：在有限面积内实现高密度连接

传统2.54mm间距的排母在标准应用场景中通用性强，但在空间受限的模块板、控制板或消费电子设备中，2.54mm的引脚间距意味着连接器需要占用更大的PCB面积。KH-2FH90-2X5P-H6.35采用2mm端子间距和2mm行距，相比2.54mm产品，在相同引脚数量下可显著缩减连接器在板面上的占位面积。

该产品为2×5P双排结构，总孔位数10P。双排设计的意义不仅在于提升连接密度，还在于提高PCB布线空间的利用率——对于需要在有限板面上布置多个连接器的应用，双排布局可以在不增加排母长度的前提下扩展触点数量，为周边元器件的布局留出更多余地。

弯插结构：解决垂直空间紧张的关键设计

KH-2FH90-2X5P-H6.35采用90°弯插安装方式，引脚从排母主体侧面水平引出。这一设计的核心价值在于改变了连接器的出线方向：与直插排母不同，弯插结构允许配套的排针或线缆沿PCB水平方向布置，从而避免在垂直方向上占用过多高度。

在实际工程中，这种弯插结构的适用场景非常明确——当设备内部存在高度限制（如薄型机壳、堆叠式板卡结构），或者需要实现侧向连接时，弯插排母可以让连接器及配套插接件在水平方向展开，配合设备内部结构的紧凑化设计。同时，弯插结构也为PCB布局提供了更多灵活性，工程师可以在满足电气连接要求的同时，更方便地兼顾外壳结构和装配需求。

圆孔与方孔：接触机制决定性能差异

在排母选型中，“圆孔”与“方孔”是一个绕不开的技术分叉点。圆孔排母的插孔呈圆形，内部通常设有两个对称的弹性簧片，公针插入时依靠弹力夹住插针两侧，形成两点接触。方孔排母的插孔呈方形，内部常见四个独立弹性接触片，从四个方向均匀包裹并夹紧插针，形成四点接触。

接触点数量的差异，直接带来性能上的分野。方孔排母的四点接触提供了更大的总接触面积，接触电阻通常更低且更稳定，在振动、冲击和温度循环环境下能更好地维持连接可靠性。机械寿命方面，方孔排母的四点均匀受力使簧片疲劳更慢，通常能承受更高次数的插拔，可达数千次；而圆孔排母标准品的插拔寿命一般在数十次到几百次不等。此外，方孔排母的四面接触对公针的夹持更牢固，在工业控制、汽车电子等严苛环境中优势明显。

KH-2FH90-2X5P-H6.35正是采用方孔端子结构。在2mm间距的紧凑尺寸下，方孔的四点接触设计能够在有限的插孔空间内实现更可靠的电气连接，弥补小间距连接器接触面积天然偏小的短板，适合对连接稳定性有较高要求的应用。

方孔端子与4mm塑高：可靠性与紧凑性的平衡

该产品塑高为4mm，这一高度在保证排母主体结构强度的同时，也保持了相对紧凑的外形尺寸。在选型时，4mm塑高需要结合PCB厚度、周边元器件高度以及外壳内部空间综合评估——它适合对垂直净空有一定限制、但又不需要极低矮型连接器的应用场景。方孔端子与4mm塑高的组合，在可靠性和紧凑性之间取得了平衡。

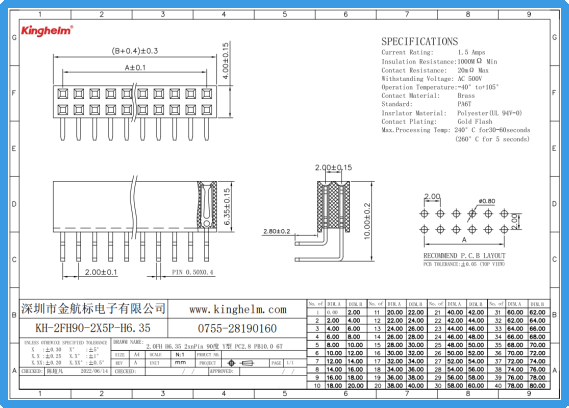

Kinghelm金航标KH-2FH90-2X5P-H6.35规格书

电气性能与温度适应性

在电气参数方面，KH-2FH90-2X5P-H6.35额定电流为1.5A，能够覆盖板级信号传输和中小功率供电的常见需求。工作温度范围为-40℃至+105℃，满足大多数消费电子和一般工业控制场景的环境要求。对于需要更高电流承载能力的应用，金航标同系列2.54mm间距产品可提供3A额定电流的选项，选型时可根据实际电流需求在同品牌产品线中做匹配。

典型应用场景与选型建议

综合上述参数特征，KH-2FH90-2X5P-H6.35比较适合以下场景：紧凑型控制板上的板对板连接、模块化设备中需要侧向出线的接口、消费电子产品内部的空间受限连接，以及各类需要2mm间距弯插排母的通用场合。得益于方孔端子的四点接触设计，它在工业控制模块、测试设备和需要一定插拔寿命的场合中，比同尺寸圆孔排母更具可靠性优势。

在选型匹配上，建议注意两点：第一，确保配套排针的间距、排数和孔型与排母完全对应；第二，根据实际插拔频次和电流负载确认1.5A额定电流是否满足需求。

从紧凑型控制板的板对板连接，到工业控制模块的侧向出线接口，KH-2FH90-2X5P-H6.35以2mm间距、双排弯插和方孔四点接触结构，在有限空间内实现了可靠性与紧凑性的平衡。它适合那些对连接稳定性有要求、同时又受限于PCB高度的设计场景，是金航标排母产品线中一款务实的高密度连接方案。
