在电路板设计中，连接器常常是 “不起眼却决定成败” 的环节。一套设备能否顺利装配、长期稳定运行，很大程度上取决于线对板连接的可靠性。当工程师需要从 PCB 边缘侧向出线、把线缆整齐引向机箱一侧时，一款结构合理的弯插连接器，往往能让整机布局豁然开朗。金航标（Kinghelm）的 KH-A42002-2X2AW，正是为这类 “侧向接线” 需求打造的产品。

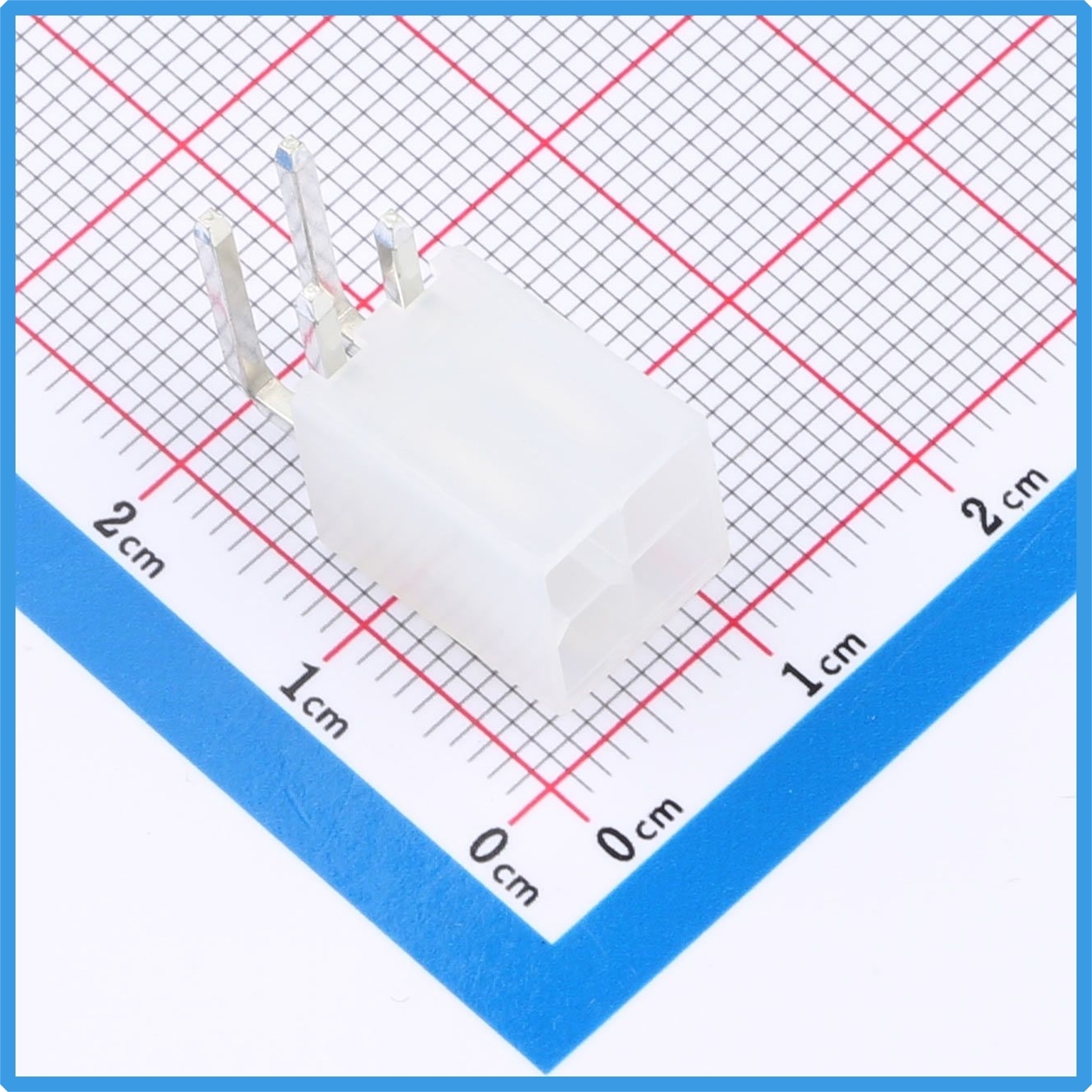

Kinghelm金航标KH-A42002-2X2AW产品图

先从它最直观的机械结构说起。KH-A42002-2X2AW 采用 4.2mm 的标准间距设计，这一尺寸体系在工业与消费电子领域应用广泛、兼容性强，配套线端端子与压接工具成熟易得，能够从选型到量产降低整体成本。产品为 2×2P 插针结构，四针成组、对称排布，既能承载两路独立的电源或信号通道，又能在插合时保持受力均衡，避免因单侧受力导致针脚变形或接触不良。其主要规格如下：

• 品牌名称：Kinghelm（金航标）
• 商品型号：KH-A42002-2X2AW
• 插针结构：2×2P
• 间距：4.2mm
• 安装方式：弯插
• 额定电流：7A
• 工作温度：-25℃~+85℃
• 额定电压：600V

弯插的安装方式是这款产品的核心亮点。与直插结构相比，弯插连接器在焊接后针脚与板面平行，出线方向与 PCB 平齐，特别适合机箱内板卡紧贴排列、需要从侧面走线的场景。它既减少了线缆的弯折应力，也让接线维护更加顺手，是空间受限型设备的理想选择。

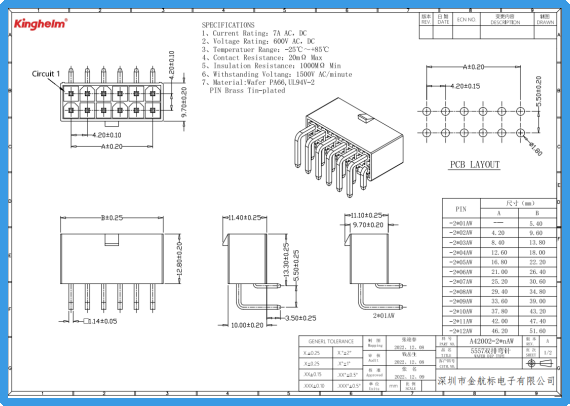

Kinghelm金航标KH-A42002-2X2AW规格书

在电气参数上，这款连接器的表现务实而可靠：额定电流 7A，额定电压 600V。7A 的载流能力足以支撑绝大多数中小功率设备的电源传输与信号分配，而 600V 的耐压等级则为工业控制、LED 驱动、电源模块等偏高压应用留下了充足余量。配合 - 25℃~+85℃的工作温度范围，它在常规工业环境乃至部分户外设备中都能稳定工作。

材质与工艺方面，KH-A42002-2X2AW 同样经得起推敲。外壳采用 PA66 工程塑料，具有出色的耐热性和机械强度，长期使用不易变形开裂；透明色外壳设计让装配人员能够直观检查针脚位置与对插状态，方便产线质检与故障排查。阻燃等级达到 UL94V-2，在异常高温或短路情况下能有效抑制火势蔓延，为整机安全增添一道防线。触头采用黄铜材质并经过镀锡处理，兼顾优良的导电性能与抗氧化、耐插拔特性，确保长期接触电阻稳定、信号传输可靠。

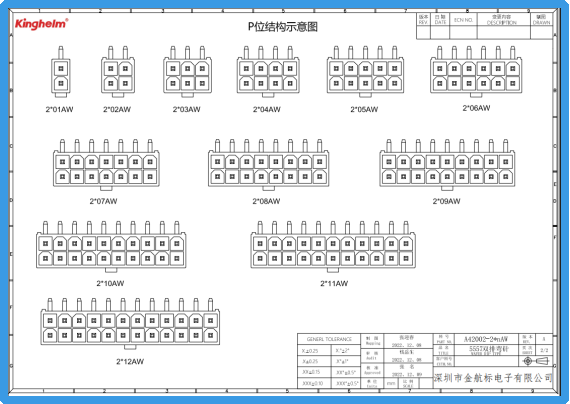

Kinghelm金航标KH-A42002-2X2AW规格书

从应用场景来看，这款线对板连接器广泛适用于 LED 照明灯具、家用电器、电源适配器、工业控制板卡等各类需要线束与 PCB 可靠连接的场合。无论是电源线的引入、信号线的分配，还是控制板与功能板的互联，KH-A42002-2X2AW 都能以稳定的电气性能和便捷的装配方式，帮助工程师缩短开发周期、提升产品良率。

总体而言，金航标 KH-A42002-2X2AW 线对板连接器以成熟的 4.2mm 间距体系、可靠的弯插结构和扎实的电气参数，在性能、成本与装配便利性之间取得了良好平衡。对于正在寻找一款高性价比侧向接线方案的工程师而言，它值得纳入选型清单仔细评估。
