在电子产品硬件系统中，线对板连接器是线缆与 PCB 电路板之间的关键互连节点，直接承载信号与电力的稳定传输。Kinghelm 金航标 KH-A42002-2X1AW 是一款 4.2mm 标准间距、2×1P 双排结构的弯插式线对板连接器，凭借成熟的封装设计与稳定的电气性能，广泛适用于电源模块、工控设备、智能家居、照明驱动等中小功率应用场景，为硬件工程师提供可靠高效的线板连接选择。

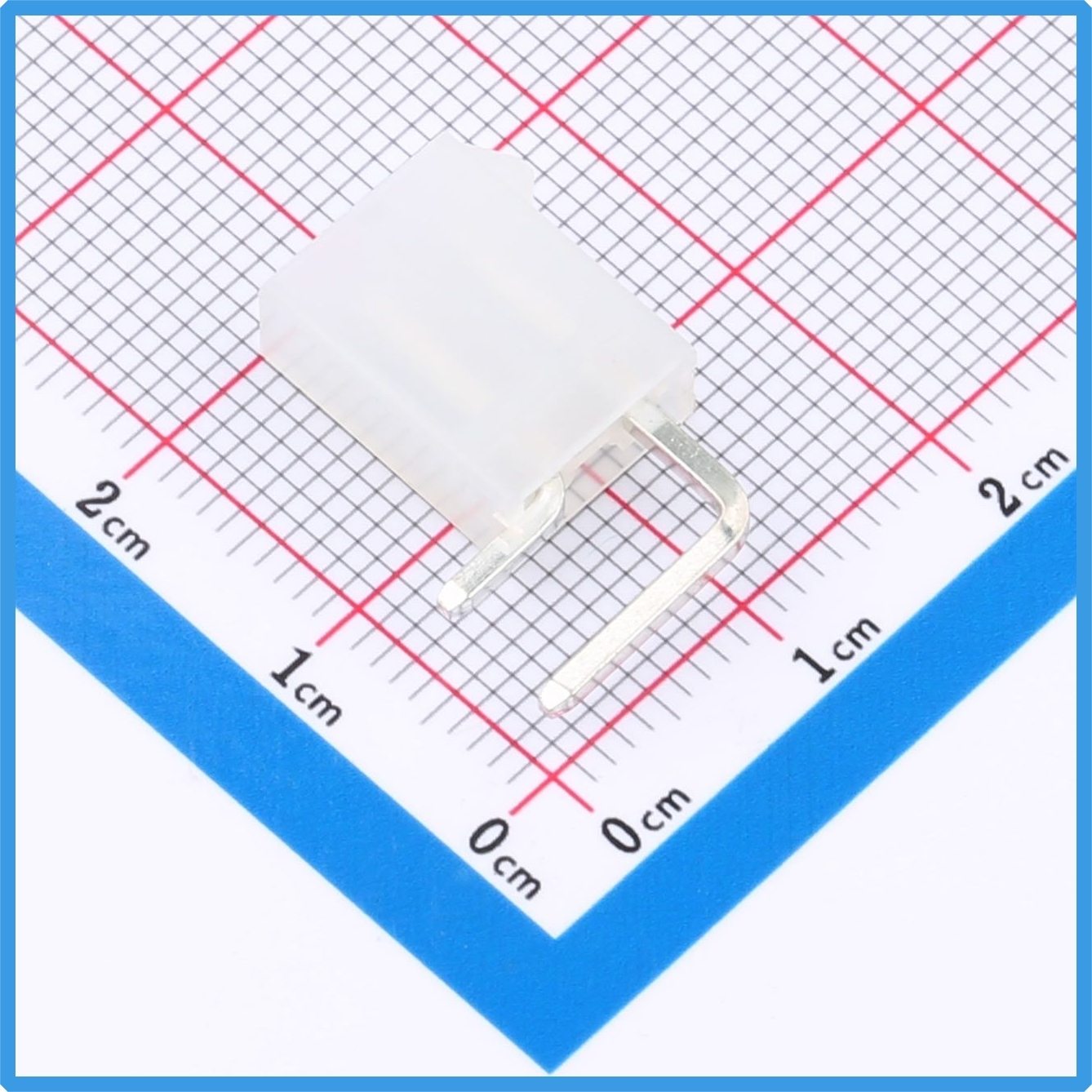

Kinghelm金航标KH-A42002-2X1AW产品图

• 产品型号：KH-A42002-2X1AW
• 产品类型：线对板连接器
• 针位规格：2×1P 双排
• 引脚间距：4.2mm
• 安装方式：弯插通孔焊接
• 额定电流：7A（AC/DC）
• 额定电压：600V（AC/DC）
• 工作温度范围：-25℃ ~ +85℃
• 基座材料：PA66，UL94V-2 阻燃等级
• 接触端子：黄铜镀锡
• 接触电阻：最大 20mΩ
• 绝缘电阻：最小 1000MΩ
• 耐压：1500V AC / 分钟
• 包装形式：袋装

在材料与工艺方面，该连接器基座选用 PA66 塑胶材质，满足 UL94V-2 阻燃等级，具备良好的耐温性、机械强度与绝缘性能，高温环境下不易形变，可有效规避短路风险。接触针脚采用黄铜基材并做镀锡处理，导电性能优良，同时提升抗氧化能力与波峰焊润湿性，焊接可靠、工序简便。塑胶壳体卡扣结构设计合理，插头插入后咬合牢固、不易松脱，多次插拔仍能维持稳定接触，延长整机使用寿命。

KH-A42002-2X1AW 采用弯插通孔焊接结构，引脚经 90° 折弯后贴焊于 PCB 板面，线束插接方向与电路板平面垂直。这一结构特点使其尤其适合整机厚度受限、PCB 背面贴片元器件排布密集的设计场景，无需在板下预留针脚穿透空间，可显著压缩整机厚度、优化装配空间利用率。

在连接器选型过程中，许多工程师常在弯插与直插两种结构间权衡，二者属于不同安装形态，各有适用场景。直插连接器针脚垂直于基座、针体贯穿 PCB 板，线缆插接方向平行板面，需要在电路板背面预留穿透空间；弯插连接器引脚折弯后焊接在同一板面，占用板上空间、无需板下余量。从受力角度看，直插插拔力沿针脚轴向，频繁插拔存在拉脱焊盘风险；弯插插拔作用力平行板面，抗震动、抗拉扯表现更佳。两类结构并无绝对优劣，关键在于匹配整机结构设计，KH-A42002-2X1AW 弯插版本正是针对薄型设备空间痛点开发。

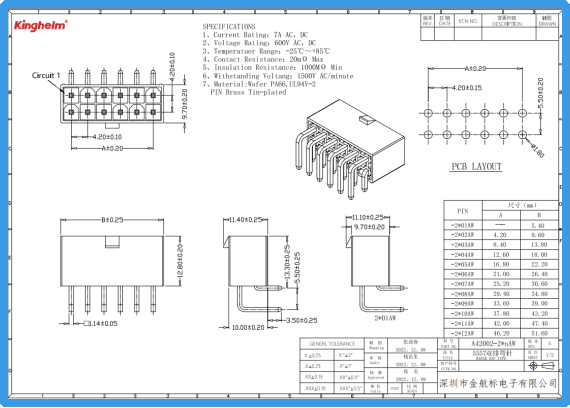

Kinghelm金航标KH-A42002-2X1AW规格书

凭借 7A 载流能力与紧凑的 2×1P 规格，KH-A42002-2X1AW 应用场景十分广泛。在开关电源内部，狭小腔体空间有限、PCB 背面布满贴片元件，弯插结构省去板下预留空间，线束向上插接，装配工序更简洁；小型工控采集模块、照明驱动板、智能家居控制主板等紧凑型设备，也常选用该连接器完成电源线路对接。同时产品兼容行业标准 4.2mm 连接器，可直接替换同规格物料，降低项目换料成本。

在实际硬件选型时，除确认间距、针数、额定电压电流外，还需综合评估整机内部空间、设备振动工况、工作温度区间与阻燃要求等指标。金航标 KH-A42002-2X1AW 经严格出厂检测，结构与电气参数稳定，兼顾可靠性、装配便利性与成本优势，是中小功率设备线板连接的优选方案。连接器虽为电路中不起眼的元器件，一个连接点失效即可能导致整机故障，金航标深耕互连器件领域多年，持续提供射频、板对板、线对板等系列产品，KH-A42002-2X1AW 延续其一贯品质标准，为各类电子硬件项目提供稳定可靠的连接保障。
