在电子设备、工业控制、电源系统及各类线束连接应用中，线对板连接器承担着导线与PCB电路板之间的电气连接作用。对于需要较大电流、较高耐压以及稳定机械连接的应用场景，连接器的间距、引脚数量、电气参数和材料性能都需要综合考虑。Kinghelm金航标推出的 KH-A42002-2X7A 是一款采用 2×7P插针结构、4.2mm间距、直插式安装的线对板连接器，额定电流可达7A，可用于多种线束与PCB板之间的连接。

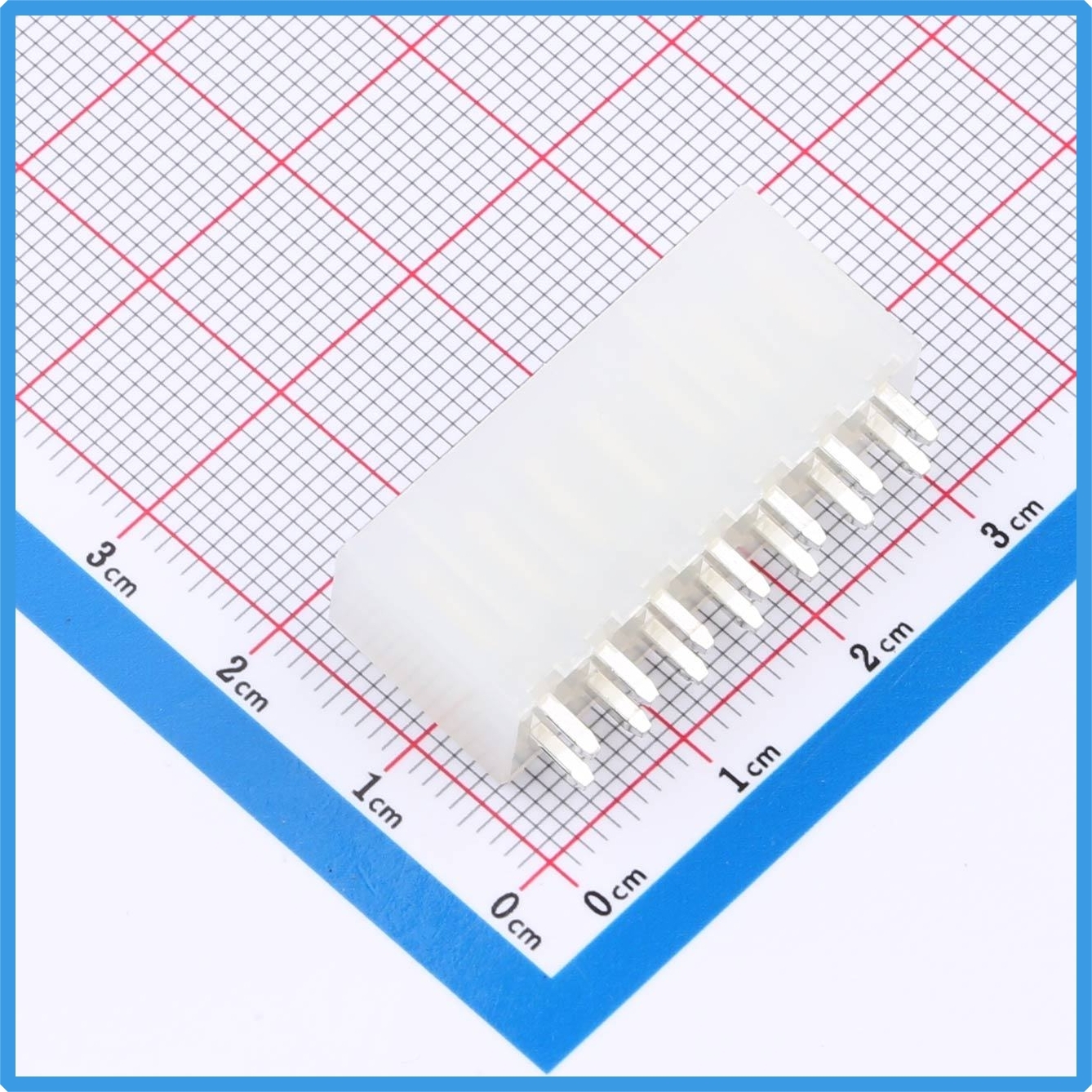

Kinghelm金航标KH-A42002-2X7A产品图

一、KH-A42002-2X7A产品特点

KH-A42002-2X7A采用插件式结构，针脚按照2排排列，共14个针位，即 2×7P。产品端子间距为 4.2mm，相比常见的小间距连接器，其针脚之间具有更充足的空间，在满足多路信号或电源连接需求的同时，也能够兼顾一定的爬电距离和安装空间。

该型号额定电流为 7A AC/DC，额定电压达到 600V AC/DC，能够满足部分电源及工业电子设备中的电气连接需求。产品采用PA66材质Wafer，阻燃等级为 UL94V-2，插针采用黄铜并进行镀锡处理，在兼顾导电性能的同时，也有利于提升端子的焊接和连接可靠性。

从结构形式来看，KH-A42002-2X7A为直插式产品，可直接安装于PCB板上，适合与相匹配的线端连接器组成线对板连接方案。产品外观为透明色，整体结构简洁，便于在实际装配过程中进行观察和识别。

二、主要电气与材料参数

根据产品规格，KH-A42002-2X7A主要参数如下：

• 型号： KH-A42002-2X7A
• 品牌： Kinghelm金航标
• 类型： 线对板连接器
• 结构： 2×7P插针
• 针位数量： 14 Pin
• 端子间距： 4.2mm
• 安装方式： 直插/插件
• 额定电流： 7A AC/DC
• 额定电压： 600V AC/DC
• 工作温度： -25℃～+85℃
• 接触电阻： ≤20mΩ
• 绝缘电阻： ≥1000MΩ
• 耐电压： 1500V AC/minute
• Wafer材料： PA66
• 阻燃等级： UL94V-2
• 插针材料： 黄铜
• 端子表面处理： 镀锡
• 包装方式： 袋装

这些参数能够为连接器选型提供基础参考。实际应用时，还需要结合PCB布局、工作环境、导线规格以及连接器配套结构进行综合确认。

三、线对板连接器为什么要关注“间距与引脚数匹配”？

在线对板连接器选型过程中，“间距”和“引脚数”是两个非常重要的结构参数。

所谓连接器间距，通常是指相邻两个针脚中心之间的距离。例如KH-A42002-2X7A的间距为 4.2mm，意味着相邻针位中心距为4.2mm。间距不仅关系到连接器自身尺寸，也直接影响PCB上的焊盘布局和布线空间。

而引脚数则决定了连接器能够提供多少个独立的电气连接点。KH-A42002-2X7A采用2×7P结构，也就是两排、每排7个针位，共14个Pin。对于需要同时连接多路电源、控制信号或其他线路的设备而言，多针位结构能够减少连接器数量，使整体布线更加集中。

因此，在进行线对板连接器选型时，需要同时确认 “多少个针位”和“针位之间的距离是多少”。例如，PCB端设计的是4.2mm间距，那么连接器也需要选择相匹配的4.2mm规格；如果电路需要14个连接点，则需要确认2×7P等结构是否能够满足实际线路数量。

需要注意的是，相同引脚数量并不意味着连接器可以直接替换。即使两个产品都属于14Pin连接器，如果间距、排距、针脚排列方式、安装方向或配套线端结构不同，也可能无法正常装配。因此，“间距+排数+Pin数+结构形式”通常需要一起确认。

四、4.2mm间距适合哪些应用？

4.2mm属于连接器中较为常见的中等间距规格，在需要兼顾安装空间、电气间隔和连接可靠性的应用中具有一定优势。

例如在工业控制设备、电源控制板、LED照明设备、家用电器、自动化设备以及部分电机控制系统中，都可能使用类似规格的线对板连接器。尤其是涉及多路电源或控制线路时，2×7P的14针结构能够在有限的PCB区域内实现多路连接。

对于需要承载电流的线路，还需要重点关注额定电流以及实际工作电流。KH-A42002-2X7A额定电流为7A，但具体应用时不能只看连接器的单项参数，还应结合导线线径、PCB铜箔宽度、温升、工作环境以及连续工作时间等因素进行综合设计。

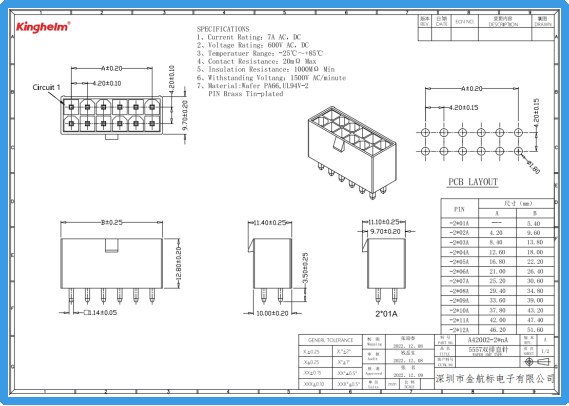

Kinghelm金航标KH-A42002-2X7A规格书

五、选型时还需要注意什么？

除了间距和Pin数之外，线对板连接器还需要关注安装方式、配套连接器、工作温度、电压和电流等参数。

KH-A42002-2X7A采用直插式结构，适用于对应的PCB插件安装方式。如果PCB采用贴片工艺，则需要确认产品结构是否符合生产工艺要求。同时，还应确认公母端、针座与线端连接器是否能够正确配套。

在电气性能方面，该型号具有600V AC/DC额定电压、1500V AC/minute耐电压以及≥1000MΩ绝缘电阻等规格，可作为相关设备进行连接器设计时的参考参数。工作温度范围为-25℃～+85℃，实际使用环境如果超出该范围，则应进一步选择符合环境要求的连接器产品。

六、总结

总体来看，Kinghelm（金航标）KH-A42002-2X7A采用4.2mm间距和2×7P双排14针设计，兼顾多针位连接需求与较大的针脚间距，额定电流7A，适用于多种线束与PCB之间的连接场景。在实际选型过程中，应重点核对间距、引脚数、排数、安装方式以及电气参数，确保连接器与PCB及配套线束之间实现准确匹配，从而提升产品装配效率和连接可靠性。
