线对板连接器主要用于实现导线与PCB电路板之间的电气连接，具有安装方便、连接稳定、便于维护等特点，广泛应用于电源设备、工业控制、家用电器、照明设备等电子产品中。根据不同的应用需求，线对板连接器在针位数量、间距、安装方式以及电气性能方面都有不同规格。

Kinghelm金航标KH-A42002-2X3A为插件式线对板针座，采用2×3P结构、4.2mm间距、6Pin直插设计，额定电流7A，额定电压600V，工作温度-25℃~+85℃。产品使用PA66绝缘材料，阻燃等级UL94-V2，端子采用黄铜锡镀层，整体尺寸为Z轴板上高度12.8mm、Y轴板上底边宽度11.4mm，适合用于多种电子设备中的线对板连接。

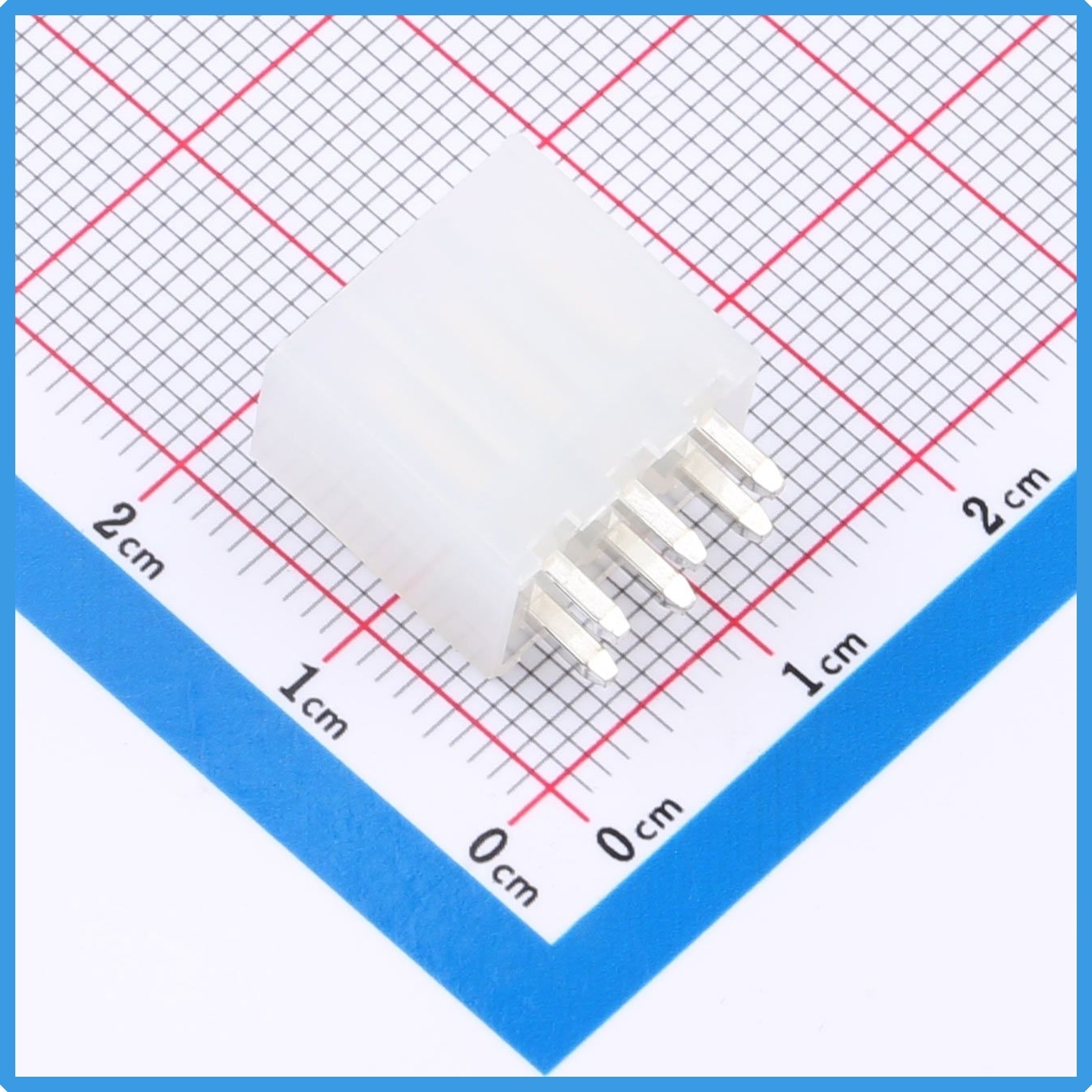

Kinghelm金航标KH-A42002-2X3A产品图

2×3P结构，适合多路线路连接

KH-A42002-2X3A采用双排6Pin设计，每排3个插针，针脚间距为4.2mm。这样的结构能够在有限的PCB空间内实现多路线路连接，同时保持较为清晰的针脚排列。

产品采用PCB直插安装方式，Pin脚直接插入PCB对应孔位后进行焊接固定，安装工艺成熟，适合电子产品批量生产。

7A额定电流，满足电源连接需求

KH-A42002-2X3A额定电流达到7A，支持AC、DC电流传输，额定电压为600V AC/DC。此外，产品接触电阻最大20mΩ，绝缘电阻不低于1000MΩ，耐压达到1500V AC/minute，可满足常规电子设备对电气连接性能的要求。

实际使用过程中，连接器的电流承载能力还需要结合工作温度、导线规格、PCB设计以及具体使用环境进行综合判断。

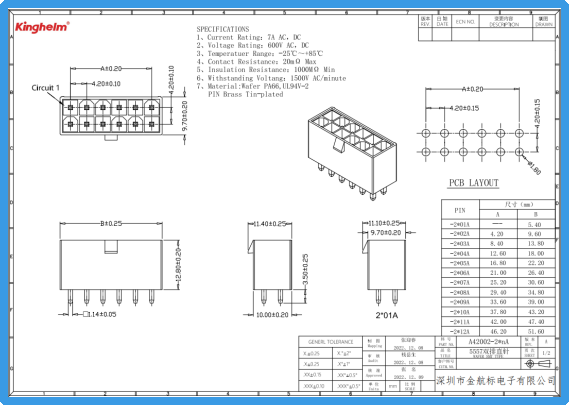

Kinghelm金航标KH-A42002-2X3A规格书

PA66材质，工作温度-25℃~+85℃

在材料方面，该产品采用PA66塑料材质，阻燃等级为UL94-V2，插针采用黄铜材质并进行锡镀层处理。

产品工作温度范围为-25℃~+85℃，可适用于多数常规电子设备的工作环境。透明色外壳设计简洁，可与不同类型的PCB及线束进行搭配。

应用范围

凭借4.2mm间距、双排6Pin结构以及7A额定电流，KH-A42002-2X3A可应用于电源设备、工业控制、家用电器、照明设备以及其他电子设备中的线对板连接。

对于需要PCB与线束之间进行稳定连接，同时对连接器电流承载能力、安装方式和空间尺寸有一定要求的应用场景，可根据实际工作电压、电流、温度及安装空间进行选型。

总体来看，Kinghelm金航标KH-A42002-2X3A采用成熟的直插式结构，结合4.2mm间距、6Pin双排布局和7A额定电流，可满足多种电子设备中的线对板连接需求。
