在无线通信设备、物联网终端、智能硬件及各类小型射频模块中，天线与主板之间的连接是实现稳定无线通信的重要环节。随着电子产品不断向小型化、轻量化和集成化方向发展，设备内部的空间越来越紧凑，对于射频连接器及连接线的尺寸、接口类型和安装方式也提出了更高要求。

Kinghelm金航标KH-IPEX4-SMAKWE5-RG1.37-B120H是一款IPEX转SMA射频连接线，采用第四代IPEX接口与镀金四脚半牙SMA母头组合设计，配备RG1.37黑色射频线，连接线长度为120mm。该产品适用于无线模块与外部天线之间的连接，可应用于Wi-Fi、蓝牙、GNSS、物联网及其他射频通信设备。

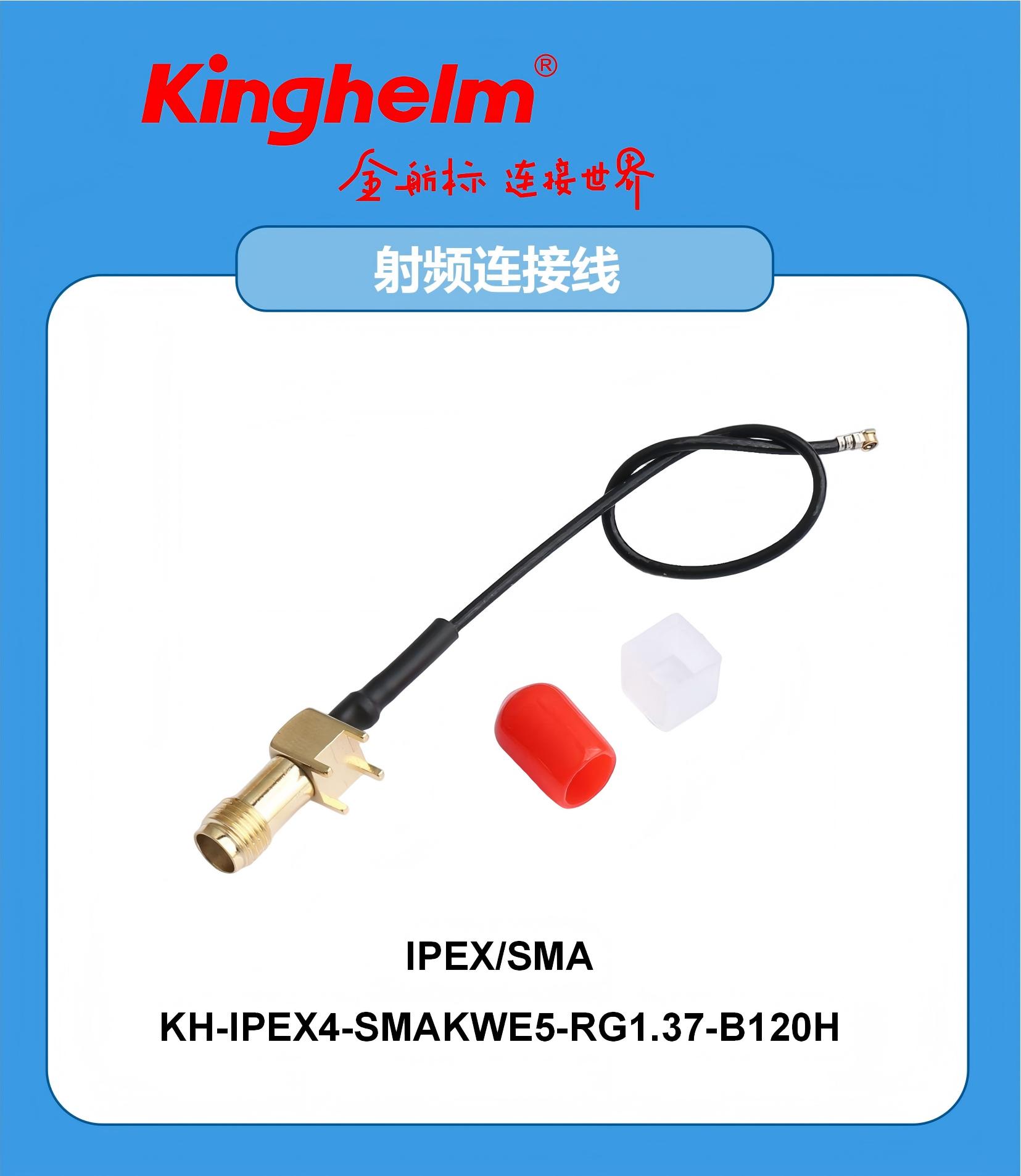

Kinghelm金航标KH-IPEX4-SMAKWE5-RG1.37-B120H产品图

产品基本参数

品牌名称：Kinghelm（金航标）
商品型号：KH-IPEX4-SMAKWE5-RG1.37-B120H
产品类型：射频连接线
输入端/输出端：IPEX转SMA
IPEX代数：第四代
SMA接口：镀金四脚半牙SMA母头
结构特点：不带凹槽
螺纹长度：5mm
线缆规格：RG1.37黑色线
连接线长度：120mm
额定电压：300V
包装方式：袋装
商品毛重：约4.8g

第四代IPEX接口设计，适合小型无线模块连接

KH-IPEX4-SMAKWE5-RG1.37-B120H采用第四代IPEX接口设计，适用于体积较小、内部空间有限的无线通信模块。随着智能终端和物联网设备不断向小型化方向发展，传统尺寸较大的射频连接方式在部分设备内部可能会占用较多空间，而小型化IPEX接口能够更好地满足紧凑型结构设计需求。

第四代IPEX接口通常应用于无线通信模块与射频连接线之间，通过连接线将主板上的射频接口延伸至设备外部，从而方便连接外置天线。对于需要在有限空间内完成主板、无线模块和天线布局的产品而言，合理选择接口规格和连接线长度十分重要。

该产品通过IPEX第四代接口与SMA接口进行转换，可以满足不同接口之间的连接需求，使设备内部的小型无线模块能够通过标准化SMA接口连接相应的外部天线。

IPEX转SMA结构，方便无线模块与外部天线连接

产品采用IPEX转SMA的接口组合方式，一端连接设备内部采用第四代IPEX接口的无线模块，另一端为SMA母头，可用于连接相应规格的外部天线或射频组件。

这种接口转换结构能够提高天线安装的灵活性。在一些设备中，无线模块通常安装在主板内部，而天线需要固定在设备外壳、面板或其他位置。通过120mm长的射频连接线，可以在主板与天线安装位置之间进行合理布线。

对于无线设备制造商和电子工程技术人员来说，在进行产品设计时，需要综合考虑接口匹配、安装空间、线缆长度以及设备内部布局。KH-IPEX4-SMAKWE5-RG1.37-B120H采用较为常见的IPEX转SMA连接方式，可适用于多种无线通信产品的天线连接需求。

镀金四脚半牙SMA母头，结构稳定

该产品的一端采用镀金四脚半牙SMA母头，连接器结构具有较好的安装稳定性。SMA接口在射频通信及无线设备中应用广泛，可用于天线、无线模块以及其他射频组件之间的连接。

本产品采用四脚结构设计，有助于连接器在安装过程中的固定。其半牙结构适用于相应的面板安装需求，同时产品采用不带凹槽设计，螺纹长度为5mm，用户可以根据设备外壳厚度和具体安装结构进行匹配。

连接器采用镀金处理，能够改善连接部位的接触性能，并提高接口的耐腐蚀能力。对于长期运行的无线通信设备而言，稳定的连接结构对于设备正常工作具有一定意义。

RG1.37黑色射频线，满足设备内部布线需求

KH-IPEX4-SMAKWE5-RG1.37-B120H采用RG1.37规格黑色射频线缆，整体线长为120mm，即12cm。

对于电子设备来说，射频连接线长度需要根据内部空间进行合理选择。如果连接线过短，可能无法满足主板与天线之间的安装距离；如果线缆过长，则可能增加设备内部布线的复杂程度。因此，120mm长度能够为多种设备提供一定的安装和布线空间。

RG1.37射频线具有较好的柔韧性，适合应用于空间相对紧凑的电子产品内部。在线路安装过程中，可以根据主板位置、外壳结构以及天线安装位置进行合理布置。

黑色线缆设计简洁，适用于多种电子设备内部环境，也方便进行线路整理和识别。

120mm线长，提高安装布局灵活性

本产品的连接线长度为120mm。对于无线通信设备内部布局而言，合理的线长能够提高产品安装的灵活性。

例如，在一些无线通信终端中，主板上的IPEX接口可能位于设备内部，而SMA接口则需要安装在设备外壳或面板位置。此时，通过120mm射频线连接，可以在一定范围内调整主板与接口之间的位置关系。

同时，较为合适的连接线长度也有助于设备内部线路的规划。用户在选择射频连接线时，应结合实际设备尺寸、主板布局和天线安装位置进行确认，以保证接口、长度和安装结构与产品设计需求相匹配。

额定电压300V，适用于多种电子设备

KH-IPEX4-SMAKWE5-RG1.37-B120H额定电压为300V，可满足相关电子设备中的连接使用需求。

产品整体结构由IPEX接口、SMA连接器以及RG1.37射频线组成，能够实现无线模块与外部天线之间的连接。较轻的整体重量也使其适用于部分对体积和重量有一定要求的设备。

该产品采用袋装方式进行包装，商品毛重约为4.8g，便于产品运输、存储和生产过程中的物料管理。

适用于多种无线通信应用

凭借第四代IPEX接口与SMA接口的组合，KH-IPEX4-SMAKWE5-RG1.37-B120H可以应用于多种无线通信和射频设备中，包括：

• Wi-Fi无线通信设备
• 蓝牙模块及智能终端
• 物联网通信设备
• GNSS/GPS定位设备
• 无线路由及网络设备
• 工业无线控制终端
• 智能家居通信设备
• 4G/5G无线通信模块
• 各类外接天线设备
• 小型射频通信模块

在实际应用中，应根据设备接口型号确认IPEX接口规格，并结合SMA接口安装方式、螺纹长度以及线缆长度进行选型。

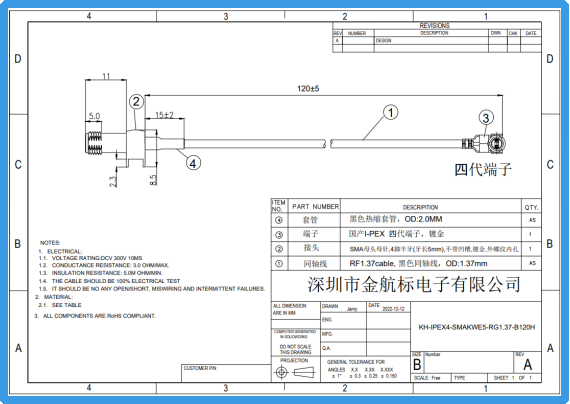

Kinghelm金航标KH-IPEX4-SMAKWE5-RG1.37-B120H规格书

产品特点总结

Kinghelm KH-IPEX4-SMAKWE5-RG1.37-B120H射频连接线具有以下产品特点：

第一，采用第四代IPEX接口。 适用于多种小型无线通信模块，满足紧凑型电子设备的连接需求。

第二，采用IPEX转SMA接口结构。 方便设备内部无线模块与外部天线之间进行连接。

第三，采用镀金四脚半牙SMA母头。 产品结构稳定，并采用5mm螺纹长度设计。

第四，采用RG1.37黑色射频线。 线缆具有一定柔韧性，适合电子设备内部布线。

第五，连接线长度为120mm。 为设备内部主板与天线之间的连接提供一定的安装空间。

第六，产品结构轻巧。 商品毛重约4.8g，适用于多种小型化和轻量化电子设备。

结语

在无线通信设备设计和生产过程中，射频连接线虽然属于体积较小的电子组件，但接口规格、线缆长度以及连接器安装结构都会对设备的天线布局产生影响。

Kinghelm金航标KH-IPEX4-SMAKWE5-RG1.37-B120H采用第四代IPEX接口、镀金四脚半牙SMA母头以及RG1.37黑色射频线组合，具有120mm线长、不带凹槽和5mm螺纹长度等结构特点。

对于需要将小型无线模块连接至外部天线的设备，该型号可作为IPEX第四代接口转SMA接口的射频连接组件。在实际选型和使用过程中，建议结合无线模块接口规格、设备内部空间、天线安装位置以及连接器结构尺寸进行确认，以确保产品能够与具体应用设备相匹配。
