在无线通信、物联网、智能终端及各类射频设备快速发展的背景下，天线与主板之间的连接性能越来越受到重视。一条尺寸合适、连接稳定、传输可靠的射频连接线，不仅能够方便设备内部的空间布局，同时也直接关系到无线信号的传输效果。Kinghelm金航标推出的KH-IPEX-SMAKWE5-RG0.81-B50H射频连接线，采用一代IPEX接口转镀金四脚半牙SMA母头设计，搭配RG0.81黑色射频线材，线长50mm，能够满足多种小型化无线通信设备的射频连接需求。

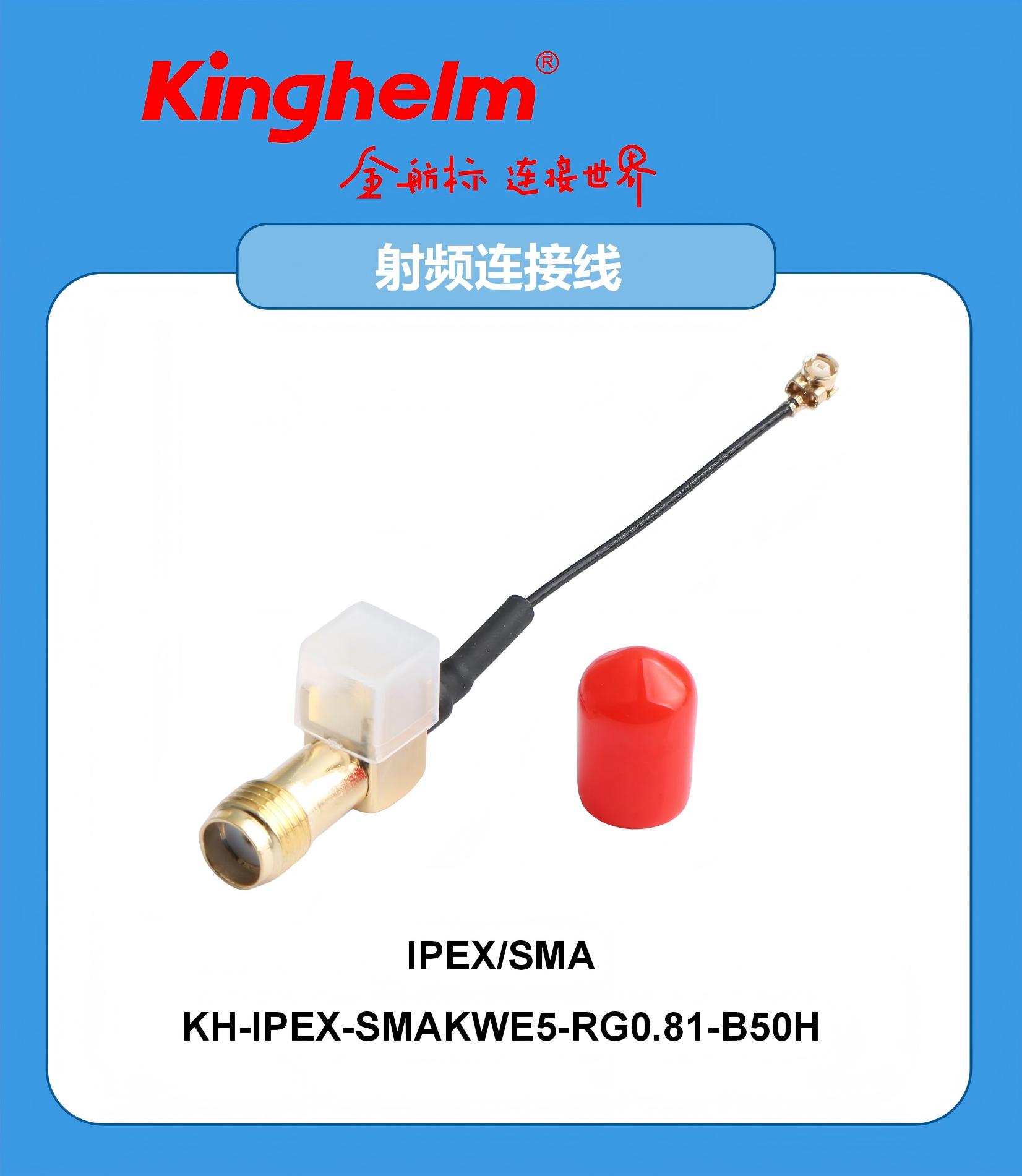

Kinghelm金航标KH-IPEX-SMAKWE5-RG0.81-B50H产品图

产品基本信息

本产品品牌为Kinghelm（金航标），商品型号为KH-IPEX-SMAKWE5-RG0.81-B50H，属于射频连接线产品。产品采用IPEX转SMA的接口形式，输入端与设备内部射频接口进行连接，输出端则通过SMA母头连接外部天线或其他射频设备。

该产品主要规格包括：

• 品牌名称：Kinghelm（金航标）
• 商品型号：KH-IPEX-SMAKWE5-RG0.81-B50H
• 商品目录：射频连接线
• 接口类型：IPEX转SMA
• IPEX代数：1代
• SMA接口：镀金四脚半牙SMA母头
• SMA结构：不带凹槽
• 螺纹长度：5mm
• 线材规格：RG0.81黑色线
• 连接线长度：50mm
• 额定电压：300V
• 包装方式：袋装
• 商品毛重：约4.333333克

镀金四脚SMA母头设计，连接稳定可靠

KH-IPEX-SMAKWE5-RG0.81-B50H的一大特点，是采用镀金四脚半牙SMA母头结构。SMA接口作为射频连接领域中应用广泛的连接器之一，具有体积小、连接方便以及适合高频信号传输等特点，因此被广泛应用于通信设备、无线模块、天线系统以及测试设备中。

本产品采用四脚安装结构，有利于连接器在设备面板或电路板上的固定，为产品安装提供更加稳定的机械支撑。同时，该SMA母头采用半牙设计，螺纹长度为5mm，并且不带凹槽，能够满足相应设备对于安装尺寸及结构空间的需求。

接口表面采用镀金处理，有助于提升接触区域的耐腐蚀能力和连接可靠性。对于需要长期使用的无线设备来说，稳定的连接器接触性能十分重要，合理的连接器材料与表面处理能够为设备的长期运行提供支持。

一代IPEX接口，适用于小型无线模块连接

产品另一端采用一代IPEX接口。IPEX接口因体积小、重量轻、适合设备内部连接等特点，被广泛应用于无线通信模块、Wi-Fi设备、蓝牙模块、GNSS模块以及各类物联网终端产品中。

随着电子设备不断向小型化、轻量化方向发展，传统大型射频连接器在部分设备内部空间中已经难以满足设计需求。IPEX接口凭借较小的尺寸，可以帮助工程师更加灵活地完成射频模块与外部天线之间的连接。

KH-IPEX-SMAKWE5-RG0.81-B50H通过IPEX一代接口与设备内部无线模块连接，再通过SMA母头连接外置天线，从而实现设备内部射频接口向标准化外部天线接口的转换。这种结构能够方便设备进行天线配置，也便于后期维护、更换和升级。

需要注意的是，在实际选型过程中，应确认设备所使用的IPEX接口代数与本产品一致，以确保连接器的尺寸及接口结构相匹配。

RG0.81黑色射频线材，兼顾柔性与空间布局

在线材方面，本产品采用RG0.81黑色射频线。对于设备内部空间有限的无线产品而言，射频线的直径、柔软性以及长度都会影响整机的安装布局。

RG0.81规格线材具有较小的线径特点，适合应用在结构紧凑的设备内部。相比尺寸较大的射频线，小型射频线能够在有限的空间中进行更加灵活的布线，为工程设计提供便利。

本产品的连接线长度为50mm。较短的线材长度适合射频模块与设备外壳接口距离较近的应用场景，可以减少设备内部多余线材占用的空间，使整体结构更加简洁。

对于路由器、无线网关、智能终端、工业通信设备以及小型物联网设备等产品而言，合理选择射频线长度，有助于优化内部空间布局。50MM长度能够满足部分紧凑型设备的连接需求，同时也减少过长线材在设备内部缠绕的问题。

额定电压300V，满足常规设备应用需求

KH-IPEX-SMAKWE5-RG0.81-B50H的额定电压为300V。在产品设计和使用过程中，电气参数是衡量连接组件性能的重要参考因素之一。

射频连接线主要承担设备之间的信号连接任务，因此除了接口结构和线材规格之外，相关电气性能同样需要满足设备的应用要求。300V额定电压参数为产品在相应设计条件下的使用提供了参数参考。

用户在实际使用时，应根据整机设计、电气环境以及设备相关规范进行合理选型，确保产品的使用条件与实际应用要求相符合。

轻量化设计，方便设备集成

本产品商品毛重约为4.333333克，整体重量较轻。对于智能终端、便携式通信设备以及对重量具有一定要求的电子产品而言，轻量化的连接组件能够减少整机额外重量。

同时，小型化、轻量化的射频连接线也更加方便设备内部安装。通过IPEX接口与SMA接口的组合，能够在不占用过多空间的情况下完成内部无线模块与外部天线之间的信号连接。

广泛应用于多种无线通信设备

凭借IPEX一代转SMA的接口设计以及RG0.81射频线材，KH-IPEX-SMAKWE5-RG0.81-B50H可以应用于多种需要外接天线的电子设备，例如：

• Wi-Fi无线通信设备
• 蓝牙模块及相关终端
• GNSS定位设备
• GPS导航设备
• 物联网通信终端
• 无线路由设备
• 工业无线控制设备
• 智能家居产品
• 无线数据传输设备
• 各类小型射频通信模块

在这些应用中，设备内部的无线模块通常采用小型射频接口，而外部天线则可能采用标准SMA接口。通过IPEX转SMA的射频连接线，可以有效解决不同接口之间的连接问题，为产品的天线设计和设备结构布局提供更多灵活性。

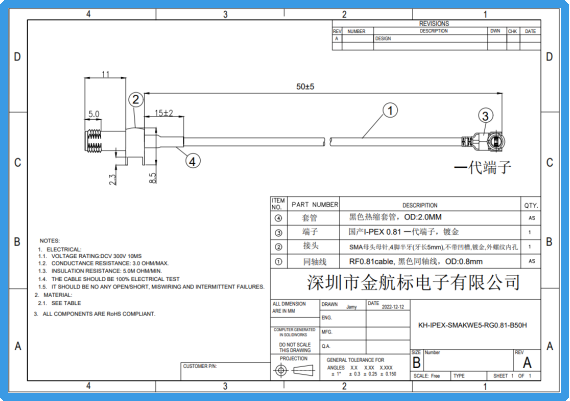

Kinghelm金航标KH-IPEX-SMAKWE5-RG0.81-B50H规格书

产品选型注意事项

在选择KH-IPEX-SMAKWE5-RG0.81-B50H射频连接线时，建议用户重点确认以下几个方面。

首先，应确认无线模块的IPEX接口为一代接口，避免不同代际接口之间出现无法匹配的情况。

其次，需要确认SMA端的安装结构是否符合设备要求。本产品采用不带凹槽的镀金四脚半牙SMA母头，螺纹长度为5MM，因此在设备面板或安装位置的设计上，需要提前确认结构尺寸。

第三，应根据设备内部的实际空间确认50MM线长是否合适。如果模块与外部接口之间的距离过长或过短，则应选择更加适合的线材长度。

最后，还需要根据设备的工作频段、天线类型以及整体射频设计进行综合评估，确保连接线能够与整个无线系统合理匹配。

结语

Kinghelm金航标KH-IPEX-SMAKWE5-RG0.81-B50H是一款采用一代IPEX接口转镀金四脚半牙SMA母头设计的射频连接线产品。产品配备RG0.81黑色射频线，连接长度为50mm，SMA端采用不带凹槽结构，螺纹长度为5mm，额定电压300V，整体重量轻，适合多种小型无线通信设备使用。

对于需要将设备内部无线模块连接至外部SMA天线的产品而言，该射频连接线能够提供紧凑、灵活的连接方案。无论是在Wi-Fi、蓝牙、GNSS、物联网还是工业无线通信设备中，合理选择适配的IPEX转SMA连接组件，都能够帮助优化设备内部布局，提高天线连接的便利性。

在实际应用过程中，建议用户结合接口类型、安装尺寸、线材长度以及设备整体射频设计进行选型，以获得更加合适的连接效果。
