一、产品概述

在无线通信设备日益小型化、集成化的今天，射频信号的稳定传输成为决定整机性能的关键环节。金航标（Kinghelm）推出的KH-IPEXA-SMAKWE5-B50H射频连接线，正是为应对这一需求而生的一款高性能连接组件。

该产品由镀金四脚半牙SMA母头与一代IPEX接口组合而成，配合优质RG1.13黑色同轴线材，实现了紧凑轻量的射频连接方案。整条连接线长50mm，商品毛重仅4.4克，采用袋装包装方式。小巧的身形之下，蕴藏着金航标在射频连接领域多年积累的精湛工艺与严格品控。

IPEX转SMA射频连接线核心参数

• 产品类型：射频连接线
• 接口规格：IPEX 1代转SMA母头
• 线缆长度：50mm
• 额定电压：300V

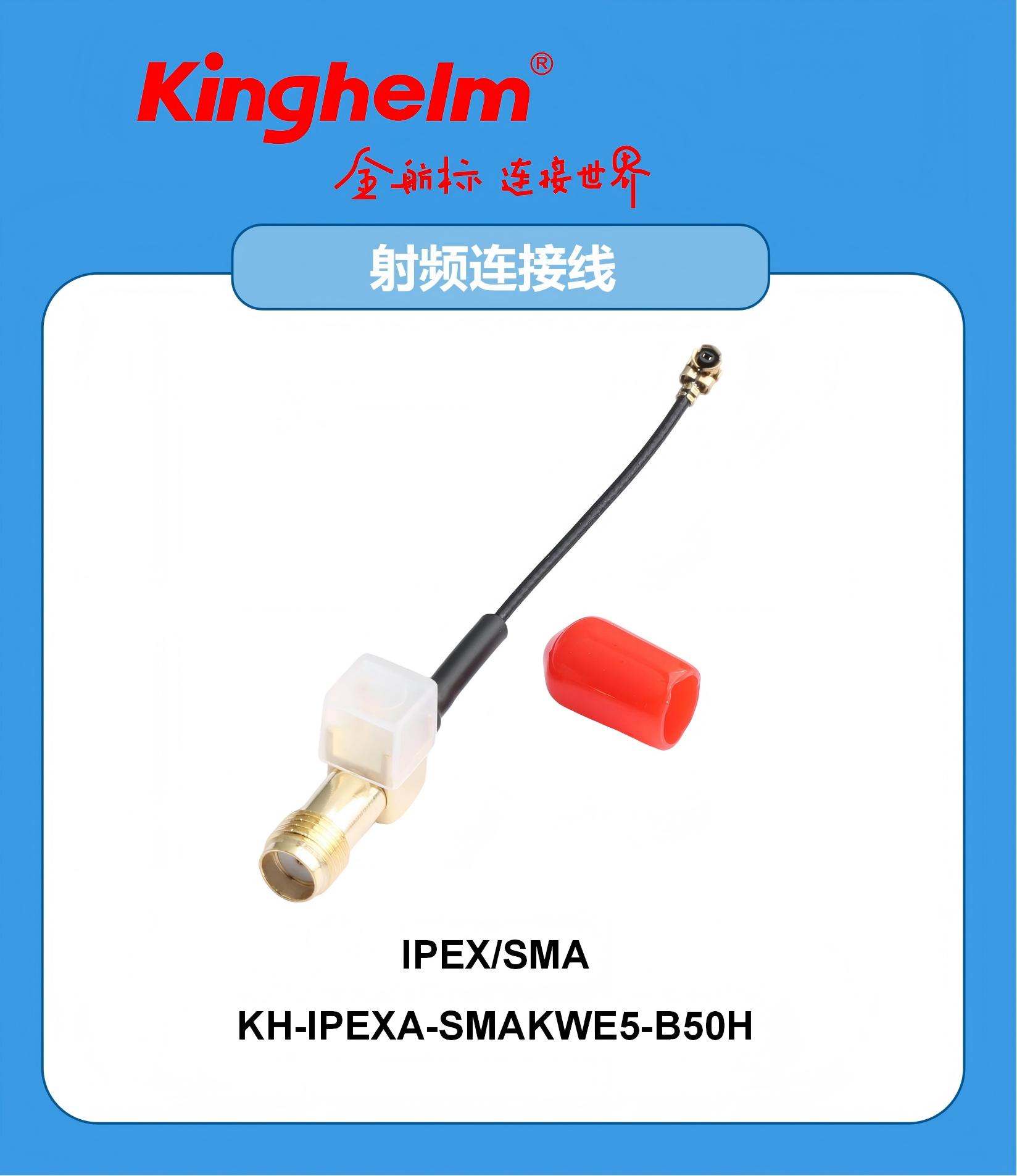

Kinghelm金航标KH-IPEXA-SMAKWE5-B50H产品图

二、匠心设计：三大核心组件

KH-IPEXA-SMAKWE5-B50H的设计围绕三大核心部件展开，每一环都体现了对信号完整性的极致追求。

SMA母头端采用镀金四脚半牙结构，螺纹长度为5mm，不带凹槽。四脚焊接设计提供了稳固的机械固定，而半牙螺纹在保证连接可靠性的同时，降低了安装与拆卸的操作难度。整体镀金处理不仅提升了导电性能，更赋予其优异的抗氧化与耐腐蚀能力，有效延长了产品的使用寿命。

IPEX一代接口端是当下微型射频连接的主流选择，广泛适配Wi-Fi模块、蓝牙模块、GPS/北斗定位终端等设备的内置天线接口。一代IPEX端子采用镀金工艺，确保与板端座子之间形成稳固、低阻的电气接触。

RG1.13同轴线材作为信号传输的通道，外径仅1.13mm，极为纤细灵活。在空间受限的设备内部，这样的线径为工程师提供了极大的布线自由度。黑色外护套兼具耐磨与抗拉伸特性，满足工业级应用的耐用性要求。50mm的线长设计恰到好处——既满足短距离互联的需求，又避免过长线缆带来的额外信号衰减与布线冗余。

三、电气性能：数据背后的硬实力

一款射频连接线的价值，最终要通过电气参数来说话。KH-IPEXA-SMAKWE5-B50H在关键指标上交出了一份亮眼的答卷：

额定电压为DC 300V（10ms），能够从容应对绝大多数射频前端电路的电压环境，无论是Wi-Fi模组、蓝牙模块还是4G/5G通信单元，均可安全适配。

导通电阻最大不超过3.0Ω。低导通电阻意味着信号在传输路径上的能量损耗被控制在极低水平，射频功率能够高效地从一端送达另一端。

绝缘电阻不低于5.0MΩ。高绝缘电阻有效隔离了信号通道与外界之间的泄漏电流，防止了信号串扰与能量泄露，为信号的纯净传输提供了坚实保障。

在阻抗匹配方面，RG1.13同轴线与SMA、IPEX接口共同构成了50Ω的特性阻抗系统，覆盖从直流到6GHz的频率范围。这意味着从蓝牙的2.4GHz到Wi-Fi的5GHz频段，乃至部分sub-6GHz的5G频段，该连接线都能保持优良的传输性能。

四、应用场景：从消费电子到工业物联

KH-IPEXA-SMAKWE5-B50H的应用版图广泛覆盖了无线通信的多个细分领域：

Wi-Fi与蓝牙模块是IPEX接口最常见的应用阵地。无论是家用路由器、智能音箱，还是工业级无线网卡，该连接线都能在模块与天线之间架起高效可靠的信号桥梁。

无人机与遥控链路对连接线的轻量化和可靠性提出了严苛要求。4.4克的重量和50mm的紧凑长度，使其成为无人机内部天线连接的理想选择，不增加多余载荷的同时确保图传与遥控信号的稳定传输。

智能家居与物联网网关设备内部空间往往极为有限。RG1.13线缆纤细柔韧的特性，使得在多层PCB之间穿插布线成为可能，助力产品实现更紧凑的工业设计。

GPS/北斗定位终端对信号完整性的要求极高。镀金触点与低损耗同轴线的组合，确保了卫星信号从天线到接收芯片的低衰减传输。

此外，该产品还可广泛应用于工业物联网终端、小型射频通信装置、车载天线系统等场景。

五、使用注意事项

为确保产品发挥最佳性能，金航标在官方资料中给出了明确的使用指导：

安装时应避免线缆过度弯折、拉扯与尖锐边缘挤压，RG1.13同轴线虽具柔韧性，但过度弯折可能损伤内部导体与编织层，影响特性阻抗与屏蔽效能。

SMA端连接时确保螺纹正确锁紧，但切勿过度用力，以免损坏螺纹或导致接头变形。

IPEX端建议垂直插拔，避免侧向受力导致端子变形或焊点开裂。插拔前应确保接口清洁，防止异物影响接触电阻。

所有操作应在额定电压范围内进行，避免超压使用带来的安全隐患。

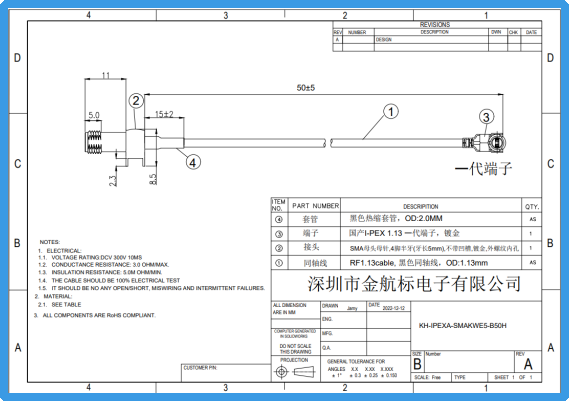

Kinghelm金航标KH-IPEXA-SMAKWE5-B50H规格书

六、品牌实力：金航标的品质承诺

KH-IPEXA-SMAKWE5-B50H源自金航标（Kinghelm），这是一家在北斗GPS天线与射频连接器领域积淀深厚的国家高新技术企业。历经十余年发展，公司已积累多项北斗发明专利与软件著作权，并同时担任中国卫星导航协会、中国信息产业商会及广东连接器协会的会员单位。

金航标的产品线覆盖北斗GPS天线、射频组件、微型转接器、宽带数据连接器、接插件、端子系列，以及汽车线束、工业连接器、特种定制组件等三大系列。其射频连接线产品专为高频高速信号传输设计，具备低损耗、高屏蔽与优异的电气性能。丰富的接口类型（SMA、MCX、MMCX、FAKRA、IPEX等）与多样化长度配置，为用户提供了灵活的选型空间。

七、总结

金航标KH-IPEXA-SMAKWE5-B50H射频连接线，以镀金SMA母头、一代IPEX接口和RG1.13同轴线的黄金组合，在小体积条件下实现了出色的信号完整性。其低导通电阻、高绝缘电阻、50Ω特性阻抗和6GHz频率覆盖等电气性能，充分满足了现代无线通信设备对射频互联的高要求。

对于正在设计紧凑型无线通信产品的工程师而言，这款连接线不仅是一个元器件，更是连接设计蓝图与产品实现的关键桥梁。它以可靠的品质、稳定的性能和灵活的适配能力，为射频信号的每一次传输保驾护航。
