在物联网、车载终端、工业 DTU 设备快速普及的当下，设备对信号接收能力的要求持续提升。既要稳定获取北斗 / GPS 卫星定位信号，又要保障 4G 蜂窝网络的数据传输，单一功能天线已经很难满足集成化设备的设计需求。Kinghelm 金航标 KH-G4-4616-1M 黑色蘑菇天线作为一款 GNSS+4G 二合一组合天线，将定位天线与通信天线集成在同一个圆盘蘑菇外壳内，兼顾安装便捷性与信号稳定性，广泛适配各类户外、车载、机柜式物联网终端产品，为设备厂商提供一体化的射频信号接收方案。

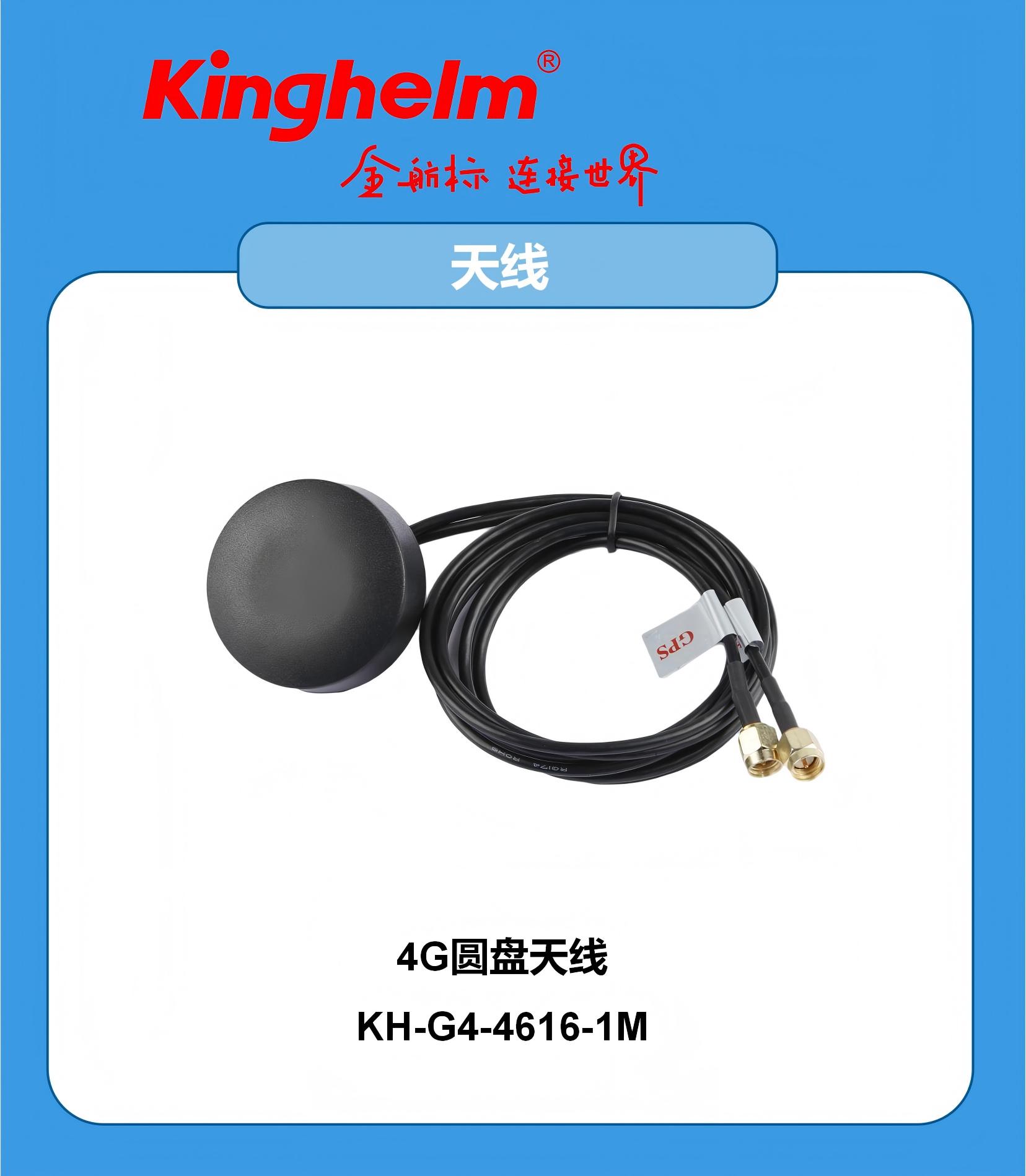

Kinghelm金航标KH-G4-4616-1M产品图

产品概述

Kinghelm 金航标 KH-G4-4616-1M 属于圆盘式蘑菇型组合天线，采用一体化黑色塑胶蘑菇套料外壳，集成北斗 GPS 定位天线与 4G 通信天线，实现定位、通信双信号同时接收。产品自带 46*16 规格红色 3M 背胶，配套螺丝螺母组件，支持两种安装方式：背胶粘贴固定，或是面板穿孔锁附安装，适配机柜外壳、车载壳体、物联网设备顶盖等多种安装场景。

天线馈线选用 RG1.78 棕色同轴电缆，末端采用 SMAJ 接头，方便直接对接主板、DTU、定位模块等射频端口；整支天线毛重仅 58.6g，轻量化设计不会给设备外壳带来过重负载，产品采用袋装包装，便于批量仓储与项目配套出货，是工业物联网、车载监控、智能安防终端优选的外置天线配件。

核心电气特性

KH-G4-4616-1M 蘑菇天线拥有双频段工作能力，覆盖两大信号频段：4G 蜂窝通信频段 700~960MHz、1710~2690MHz，以及卫星定位频段 1575±3MHz，可兼容 GPS、北斗等主流卫星导航系统。

电气指标上，天线回波损耗≤-6.0dB，最大驻波比 VSWR 为 3.5:1，峰值增益可达 2.0dB。稳定的驻波参数能够降低射频信号在传输过程中的反射损耗，减少信号功率浪费；2.0dB 峰值增益可以有效提升微弱环境下的信号捕捉能力，在城市楼宇遮挡、车辆密闭壳体等信号受限场景，依旧可以持续捕获卫星与蜂窝网络信号。

RG1.78 同轴线缆具备良好的柔韧性，弯折性能优异，设备内部走线、外壳布线时不易发生线缆开裂、内芯折断的问题，保障射频传输链路长期稳定。SMAJ 标准射频接头通用性强，市场上绝大多数 4G DTU、北斗定位模块、车载主机都支持 SMA 接口对接，降低客户选型适配成本。

产品核心优势

1. 二合一集成设计，节省设备空间 将 4G 通信天线与 GNSS 定位天线整合在同一个蘑菇外壳中，设备厂商无需在外壳预留两个独立天线开孔，减少壳体模具开发成本，简化结构设计，缩小终端产品整体体积，尤其适合空间紧凑的小型物联网终端。

2. 双安装结构，场景适配灵活 产品配备红色 3M 背胶 + 螺丝螺母配件，两种安装方案可按需选用。临时测试场景使用背胶粘贴，安装快速；长期工业、车载应用，采用螺母穿孔锁附，抗震防脱落，车辆颠簸、设备震动环境下也不易松动，兼顾便捷性与可靠性。

3. 轻量化小型结构，集成友好 整机毛重仅 58.6g，黑色蘑菇塑胶外壳结构坚固，抗轻微磕碰，户外环境下可抵御粉尘侵蚀。轻量化特性适配车载设备，不会增加壳体负重，圆盘造型外观规整，不会过多突出设备表面，降低磕碰损坏风险。

4. 标准化接口线缆，降低适配门槛 SMAJ 接头为射频行业通用接口，RG1.78 线缆尺寸小巧，布线灵活，工程师在产品开发阶段无需额外定制转接线，直接装配即可完成射频链路搭建，缩短产品研发周期，适合批量项目采购。

5. 金航标品控保障，批量供货稳定 Kinghelm 金航标专注射频连接器、天线、接插件研发生产多年，KH-G4-4616-1M 蘑菇天线出厂经过射频指标抽检，袋装包装适合批量备货，供货周期稳定，支持物联网项目、车载项目大批量配套采购。

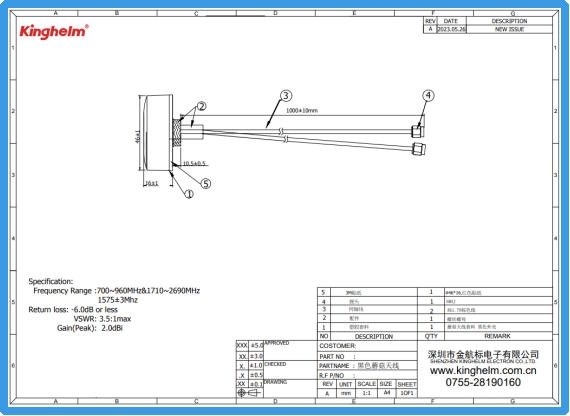

Kinghelm金航标KH-G4-4616-1M规格书

典型应用场景

车载物联网终端：网约车定位终端、货运车辆 GPS 监控、车载视频记录仪，同时获取车辆位置信息与 4G 网络，上传车辆状态、视频数据。

工业物联网 DTU：户外远程数据采集网关、水利监测设备、电力监控终端，野外环境下完成设备定位与远程无线数据回传。

智能安防设备：户外安防摄像机、智能门禁终端，实现设备位置上报与 4G 无线传输。

智能仓储资产追踪：物流资产定位标签、集装箱监测终端，远程追踪资产位置，实时上报状态数据。

工程机械设备：挖掘机、农机等工程车辆，定位设备位置，远程传输运行工况数据。

使用注意事项

1. 天线尽量安装在设备外壳开阔无遮挡位置，远离金属大面积遮挡物，金属壳体将会大幅削弱卫星信号与 4G 信号接收效果，降低定位精度与网络稳定性。
2. 安装穿孔锁附时，控制螺母拧紧力度，避免用力过大压裂天线塑胶外壳；使用 3M 背胶粘贴前，需要清理粘贴基面，保持表面干燥、无油污灰尘，保证背胶粘接牢固。
3. 布线过程中，RG1.78 线缆避免反复尖锐弯折、挤压拉扯，防止同轴电缆内部导体损伤，造成射频指标衰减。
4. SMAJ 接头对接时，对准螺纹平稳旋入，禁止斜向硬拧，防止接头内针损坏，影响射频连接性能。
5. 该天线外壳为塑胶材质，不适合长期浸泡在水中使用，高潮湿户外场景建议搭配外壳防护方案使用。

产品总结

Kinghelm 金航标 KH-G4-4616-1M 黑色二合一蘑菇天线，将 4G 通信和 GNSS 卫星定位功能集成一体，在有限的设备空间内同时解决定位与无线通信两大需求。2.0dB 的天线增益、覆盖全主流 4G 频段 + 1575MHz 定位频段，搭配 SMAJ 标准接头、RG1.78 柔性馈线，支持背胶粘贴 + 螺母锁附两种安装方式，兼顾性能、成本与安装灵活性。

无论是车载监控、工业 DTU，还是资产追踪、户外智能终端，KH-G4-4616-1M 蘑菇天线都可以作为稳定可靠的外置射频天线方案。金航标作为国内射频元器件厂商，从天线结构设计到电气性能测试全流程把控，为物联网行业客户提供一站式天线配套选型服务，助力各类无线终端产品快速落地量产。
