一、产品概述

KH-6X6X8H-STM是金航标（kinghelm）推出的一款6×6mm规格立贴式轻触开关，其设计初衷即聚焦于低压直流（12V）和小电流（50mA） 的控制场景。在当今消费电子与智能家居设备日益小型化、智能化的趋势下，人机交互按键不仅需要体积紧凑，更要求电气可靠、手感舒适、经久耐用。KH-6X6X8H-STM正是基于这一需求而生，以“小型化、易安装、操作舒适”三大核心优势，成为电视机遥控器、智能面板、温控器、便携式仪器等设备的理想按键解决方案。

金航标（Kinghelm）作为国家级高新技术企业（成立于2007年），拥有北斗相关发明专利及多项软著，是中国卫星导航协会、中国信息产业商会及广东连接器协会会员。公司产品线从北斗GPS天线、射频连接器延伸至精密接插件、USB C、HDMI、排针排母等，轻触开关是其布局人机界面领域的重要一环。凭借严格的质量管控与先进的生产工艺，金航标开关产品已在消费电子、智能家居、汽车电子及工业控制领域获得广泛应用。

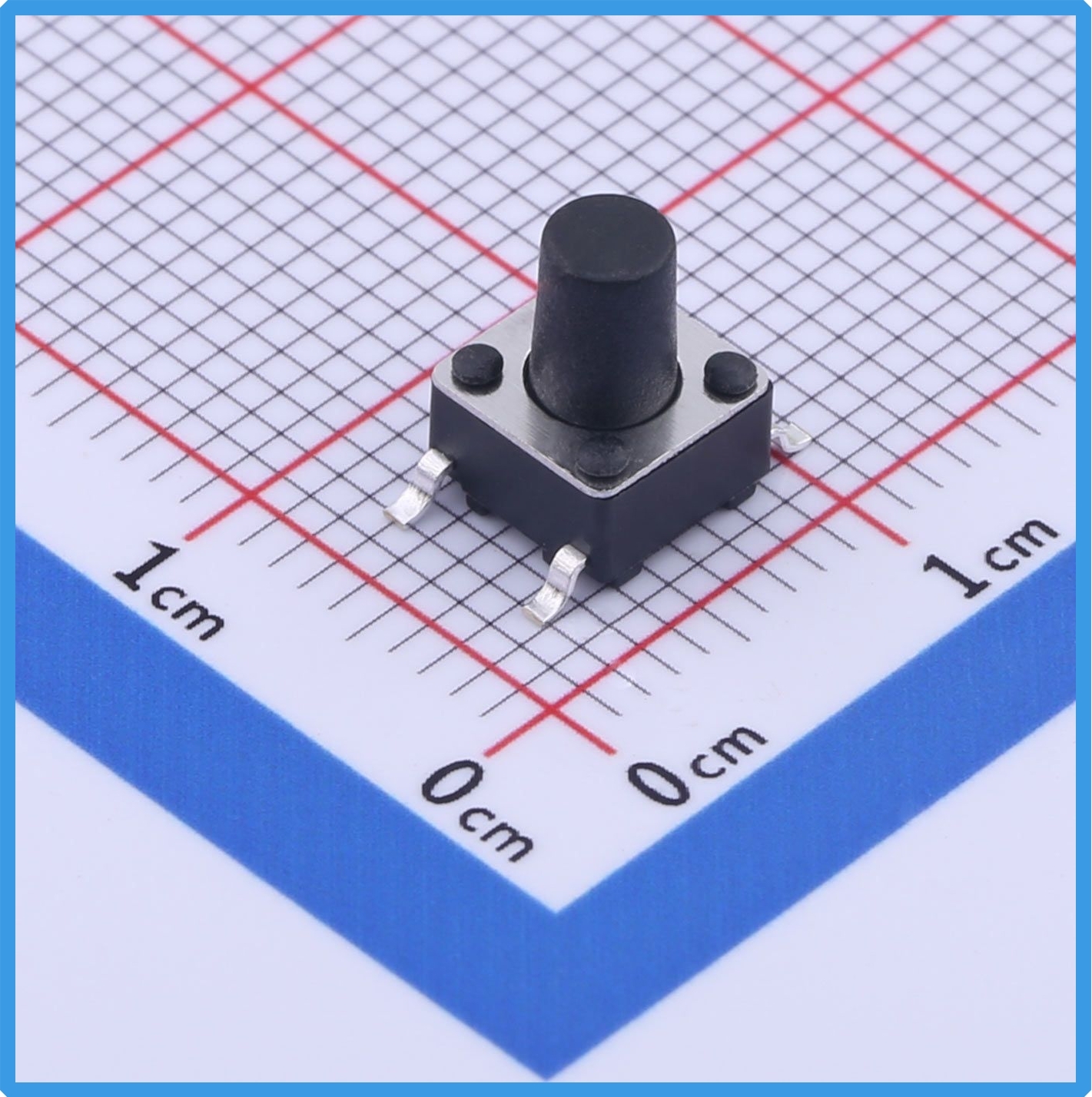

Kinghelm金航标KH-6X6X8H-STM产品图

二、核心规格与性能优势

KH-6X6X8H-STM的技术指标按电气、机械、结构尺寸及包装物流四大维度有序展开，每个维度后均直接提炼其对应的应用价值，让参数真正“说话”。

2.1 电气性能参数（为低压小电流而生）

1. 电路结构：单刀单掷（SPST），常开式，按下导通，释放断开。

2. 额定电压：12V DC。

3. 触点电流：50mA。

4. 绝缘电阻：≥100MΩ（500V DC测试）。

5. 接触电阻：≤50mΩ（初始值）。

6. 耐压强度：250V AC/1min，无击穿或闪络。

▶ 低压小电流适配优势：
12V/50mA的额定值精准覆盖绝大多数消费电子和智能家居的控制电路——例如MCU的GPIO按键扫描、电源使能信号、模式切换等，既无需高压大电流带来的安全隐患，又足够驱动LED指示灯或小型继电器。100MΩ绝缘电阻确保相邻线路间无漏电，50mΩ低接触电阻则保证弱信号（如I²C中断触发）不失真。耐压测试更验证了其在电源波动时的安全裕量，让设备长期运行更安心。

2.2 机械性能参数（操作体验与耐久性）

1. 操作力：2.5N（约250gf）。

2. 按压行程：0.3mm ± 0.1mm。

3. 机械寿命：≥80,000次。

4. 回弹时间：≤5ms。

▶ 手感与寿命优势：
2.5N的操作力被公认为“黄金手感”——提供明确的触觉反馈，有效防止放在口袋或包中误触，又不会让老人或儿童操作时感到费力。0.3mm短行程带来清脆的“咔哒”声，让每次按压都有确认感，提升用户体验。8万次寿命意味着即使每天按压超百次，也能稳定服役两年以上，这对于频繁使用的家电遥控器或智能面板尤为关键。≤5ms的回弹速度则允许快速连击，不丢响应。

2.3 外形尺寸与结构参数（安装适配性）

1. 外形尺寸：长6mm × 宽6mm × 高8mm（不含引脚）。

2. 按钮形状：圆形，表面平整。

3. 按钮颜色：黑色（标准品）。

4. 引脚样式：鸥翼型（Gull Wing），四脚对称。

5. 安装方式：立贴（表面贴装）。

6. 带支架/带灯：不带支架，不带灯。

7. 工作温度：-25℃ ～ +85℃。

▶ 结构与工艺优势：
6×6mm基底是业界公认的“黄金尺寸”——既不过度占用PCB面积，又为手指提供了足够的按压区域。鸥翼型引脚是SMT工艺的绝佳搭档：外露焊盘便于AOI光学检测，引脚弹性可吸收热胀冷缩应力，且手工焊接同样友好。立贴安装方式完美适配高速贴片机，大幅降低人工成本。宽温域（-25~85℃）使其无论在北方的寒冷冬季还是南方的高温夏季，均能稳定工作，特别适合智能家居中的室外传感器面板或车载简易控制。无支架、无灯的设计精简成本，减少故障点，适合追求高可靠性的场景。

2.4 包装与物流参数（供应链效率）

1. 包装方式：编带（Tape & Reel），每盘700个。

2. 最小起订量：20个（支持试样）。

3. 单个毛重：0.634克。

4. 储存条件：10℃~30℃，湿度≤70%RH。

▶ 供应链优势：
编带包装与自动贴片机供料器无缝对接，减少换料停机时间，提升产线效率。单颗仅0.634克的重量显著降低物流成本，灵活的起订量既照顾研发打样也支持批量采购，为客户提供高弹性供应链支持。

三、设计亮点与工程价值

• 圆形按钮的人体工学：圆形结构确保手指从任意角度按压时受力均等，配合2.5N操作力，即使戴手套（如厨房或车间场景）也能获得清晰反馈。

• 鸥翼引脚的抗振性：引脚弯曲形成的弹性缓冲，在振动环境中能有效吸收机械应力，降低焊点开裂风险，这对可移动式消费电子（如手持吸尘器、蓝牙音箱）尤为有益。

• 触点材料优化：内部触点采用抗氧化合金，有效抵抗硫化及氧化，保障长期使用下接触电阻稳定，延长开关实际使用寿命。

四、典型应用场景：消费电子与智能家居

KH-6X6X8H-STM的设计目标直指消费电子和智能家居两大领域，其具体应用包括：

• 消费电子：电视机/音响的功能菜单键、机顶盒的频道选择、电脑外设（鼠标、键盘）的辅助按键、便携式医疗仪器（血压计、体温计）的操作按钮。低压小电流特性与电池供电设备天然契合，有效延长待机时间。

• 智能家居：智能开关面板、温控器调节键、窗帘控制器、智能门锁的密码输入键、扫地机器人上的重置按钮。舒适的手感和长寿命满足家庭高频次使用，而-25~85℃宽温域则确保在阳台、车库等温度变化较大的环境中可靠工作。

• 其他延伸：工控手持终端、车载娱乐系统的非安全按键等，同样适用。

五、品质保障与综合性价比

金航标对KH-6X6X8H-STM实施全流程质量管控——从原材料入厂检验、制程SPC监控到成品出货抽检，确保每批次一致性。相比同类进口品牌，该型号在性能持平甚至部分指标（如操作力一致性）更优的前提下，提供显著的价格优势和更短的交货周期。此外，金航标专业技术团队可提供焊接工艺建议、Layout布局指导等FAE支持，帮助客户快速落地设计。

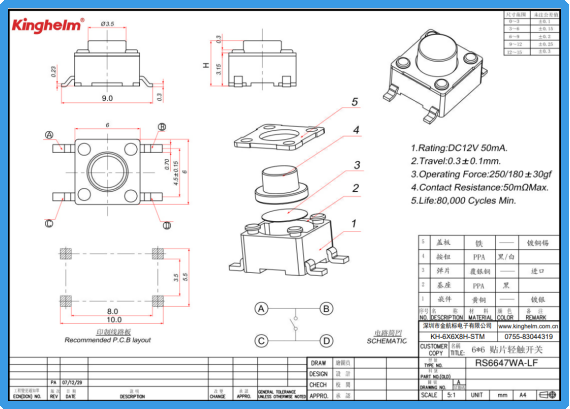

Kinghelm金航标KH-6X6X8H-STM规格书

六、总结

KH-6X6X8H-STM轻触开关是一款专为低压小电流（12V/50mA）应用场景量身定制的产品，其电气参数精准匹配消费电子和智能家居设备的控制需求，同时通过2.5N舒适操作力、8万次长寿命、鸥翼型SMT友好封装以及宽温域设计，将技术指标转化为实实在在的用户体验提升和制造效率改善。无论您是研发新款智能音箱，还是设计下一代智能面板，KH-6X6X8H-STM都将是您按键选型中值得信赖的高性价比伙伴。金航标始终秉持“创新与品质并重”的理念，致力于为全球电子产业提供可靠的人机界面元器件。
