在各类轻薄化电子产品中，FFC/FPC 连接器是实现柔性排线与电路板互连的核心元器件，信号传输的稳定性直接影响整机功能表现。今天，我们要为大家介绍 Kinghelm 金航标推出的 FFC/FPC 连接器 KH-CL1.0-H2.5-28PIN，这款连接器凭借紧凑轻薄的结构、高密度引脚设计与稳定电气性能，被广泛应用在各类小型数码设备当中。

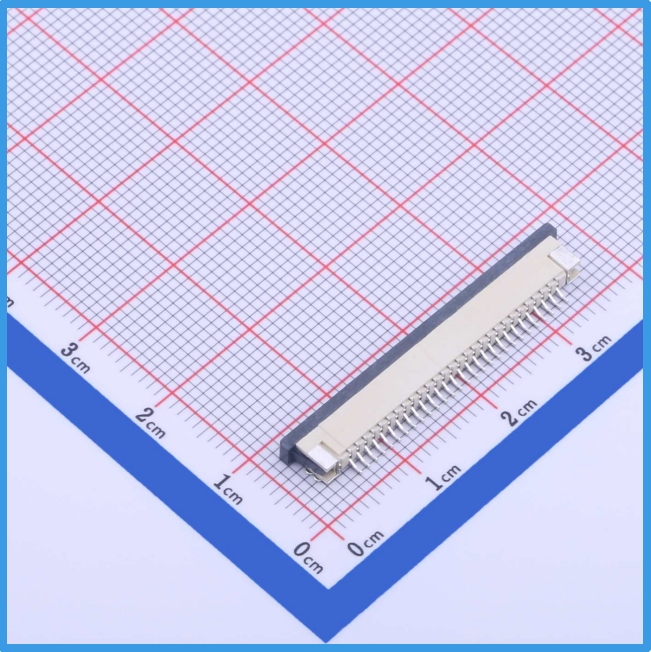

Kinghelm 金航标 KH-CL1.0-H2.5-28PIN 产品图

产品参数：
- 产品系列：CL1.0 系列 - 产品类型：FFC/FPC 抽屉式连接器
- 间距：1.0mm
- 位数：28PIN
- 板上高度：2.5mm
- 安装方式：SMD 卧贴
- 触点类型：下接
- 适配排线厚度：0.3mm
- 额定电压：50V
- 额定电流：1A/PIN
- 接触电阻：≤30mΩ
- 绝缘电阻：≥500MΩ
- 工作温度：-25℃~+85℃

Kinghelm 金航标 KH-CL1.0-H2.5-28PIN 属于抽屉锁扣式 FFC/FPC 连接器，采用 SMD 卧贴安装，适配编带自动化贴片生产，能够满足轻薄设备内部高密度排线对接需求。紧凑的板上 2.5mm 高度，很好适配空间紧张的设备内部结构。

在外观结构上，Kinghelm 金航标 KH-CL1.0-H2.5-28PIN 整体外形小巧精致，抽屉式锁扣结构操作简单，插入 0.3mm 柔性排线之后扣紧锁片，即可牢牢固定排线，有效避免振动工况下排线松脱、信号中断。贴片焊脚排布规整，焊接牢靠，降低虚焊带来的各类电路故障风险。

作为一款高品质 FFC/FPC 连接器，Kinghelm 金航标 KH-CL1.0-H2.5-28PIN 综合性能十分出众。精密触点保障多路信号稳定传输，无论是消费数码、显示模组，还是便携智能设备，都能够实现可靠互连。产品具备优秀环境适应性，面对温度波动、轻微振动的使用环境，依旧可以维持稳定的信号导通状态。

KH-CL1.0-H2.5-28PIN 的应用领域十分广泛。在消费数码产品中，可用于屏幕模组、主板之间柔性排线对接，完成多路信号传输；在各类显示模块当中，用作板端排线连接部件，保障画面信号正常输出；而在便携智能电子设备内部，可实现板与柔性线缆互连，保障整套设备稳定运行。

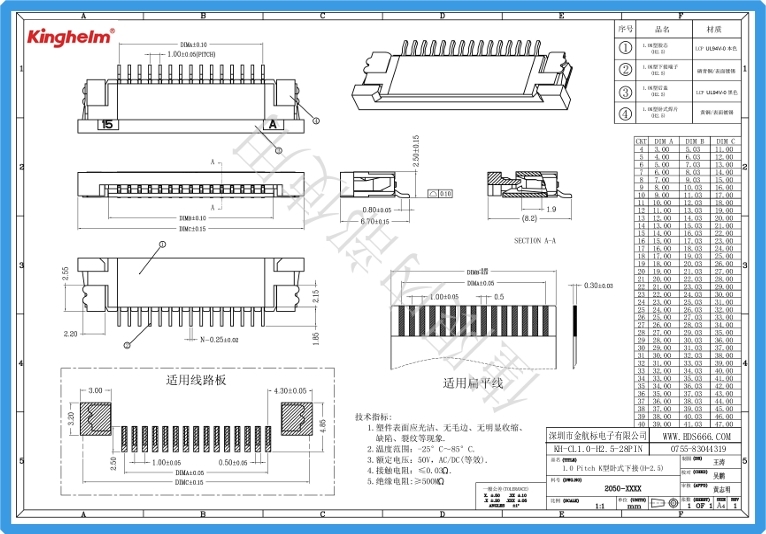

Kinghelm 金航标 KH-CL1.0-H2.5-28PIN 规格书

总的来说，Kinghelm 金航标 FFC/FPC 连接器 KH-CL1.0-H2.5-28PIN 凭借 1.0mm 高密度间距、抽屉锁扣结构、轻薄卧贴的优势，成为轻薄数码设备开发的优选互连元器件。无论是消费数码厂商、显示模组生产商还是便携智能设备制造企业，选用 KH-CL1.0-H2.5-28PIN，就等于选择稳定可靠的柔性排线互连方案。随着电子产品不断向着轻薄、高集成方向迭代，相信 KH-CL1.0-H2.5-28PIN 连接器，将会在更多领域发挥更大的作用与价值。

Kinghelm金航标（www.kinghelm.com.cn）从事无线信号收发、电子信号连接器及互连系统产品的设计、制造、销售和技术服务十多年，技术团队来自清华大学和电子科技大学，吸纳优秀海归人才，深耕微波射频技术领域，联合高校成立研究机构。金航标（www.kinghelm.net）已获得多项发明专利，并通过了ISO9001、ISO14001、邓白氏、RoHS、REACH等认证；同时，IATF16949汽车质量体系、UL、TUV资质正在申请中。“金航标，连接世界”，从最初推出天线产品，包括北斗GPS双模天线、蓝牙、WiFi、Zigbee、NB-IoT、LORA、UWB，及配套的射频转接线；现在产品拓展到板与线的各种连接器、板端座子、接插件、信号开关系列；及汽车摩托车线束，工业、医疗、科研用特种线材，非标定制品等三大系列。金航标的兄弟公司萨科微半导体产品销往世界各地，服务超一万家客户，产品有二极管三极管、功率器件、电源管理芯片三大系列。萨科微近年来还推出霍尔传感器、ADC、BMS新产品，与金航标电子一起为电子整机产品公司提供配套服务。

宋仕强先生简介：

宋仕强先生

宋仕强先生，萨科微半导体和金航标电子两家公司的总经理，中国电子学会专家库成员、深圳华强北研究专家、专栏科普作家。宋仕强从基层技术人员干起，担任过国际地产上市公司CEO，有丰富的技术管理和企业经营的经验，将宏观经济学理论与现实中经营管理相结合，带领公司高速发展！

宋仕强先生一直关注深圳华强北，研究华强北发展模式，提炼出华强北文化。华强北的文章《华强北研究》、《华强北的转型与发展》、《驳彭博社华强北新闻》，被人民日报、新华社、美联社、雅虎新闻、华尔街日报等国内外大媒体和平台转发，《宋仕强论道华强北》等短视频集在YouTube、Tik Tok等平台热播！宋仕强为提升华强北商业环境，华强北“中国电子第一街”的国际化一直在努力，希望华强北的电子元器件销往全世界！

KH-CL1.0-H2.5-28PIN至产品详细网页
