一、行业背景：柔性连接器市场持续增长

在消费电子、智能穿戴、车载电子、工业控制等领域不断向轻薄化、微型化、高密度方向发展的趋势下，FPC（柔性印刷电路板）连接器作为连接柔性排线与PCB板之间的核心桥梁，其作用日益凸显。FPC柔性电路板以柔性绝缘基材制成，具备可弯曲、可折叠、重量轻、厚度薄等突出优势，广泛应用于消费电子和汽车电子等众多领域。

从市场规模来看，全球FFC和FPC连接器市场正保持稳健增长态势。据市场研究报告预测，2025年全球FFC和FPC连接器市场规模约为39.15亿美元，预计到2033年将增长至64.99亿美元，复合年增长率达6.54%。在这样的大背景下，具备精密间距、超薄高度和便捷操作特性的FPC连接器产品，正在成为电子设计工程师的理想方案。

Kinghelm（金航标）作为国家级高新技术企业，在连接器领域深耕十余年，技术团队来自清华大学和电子科技大学。旗下“Kinghelm”品牌KH系列产品涵盖北斗GPS天线、射频转接器、电气数据信号连接器、端子、接插件及定制汽车摩托车线束等三大类。金航标已取得ISO9001管理体系认证及RoHS、REACH认证，IATF16949汽车质量体系认证及UL、TUV等认证正在申请中。其推出的KH-FPC0.5-H1.2SMT-12P-QCHF FPC连接器，正是面向高密度、轻薄化需求的一款匠心之作。

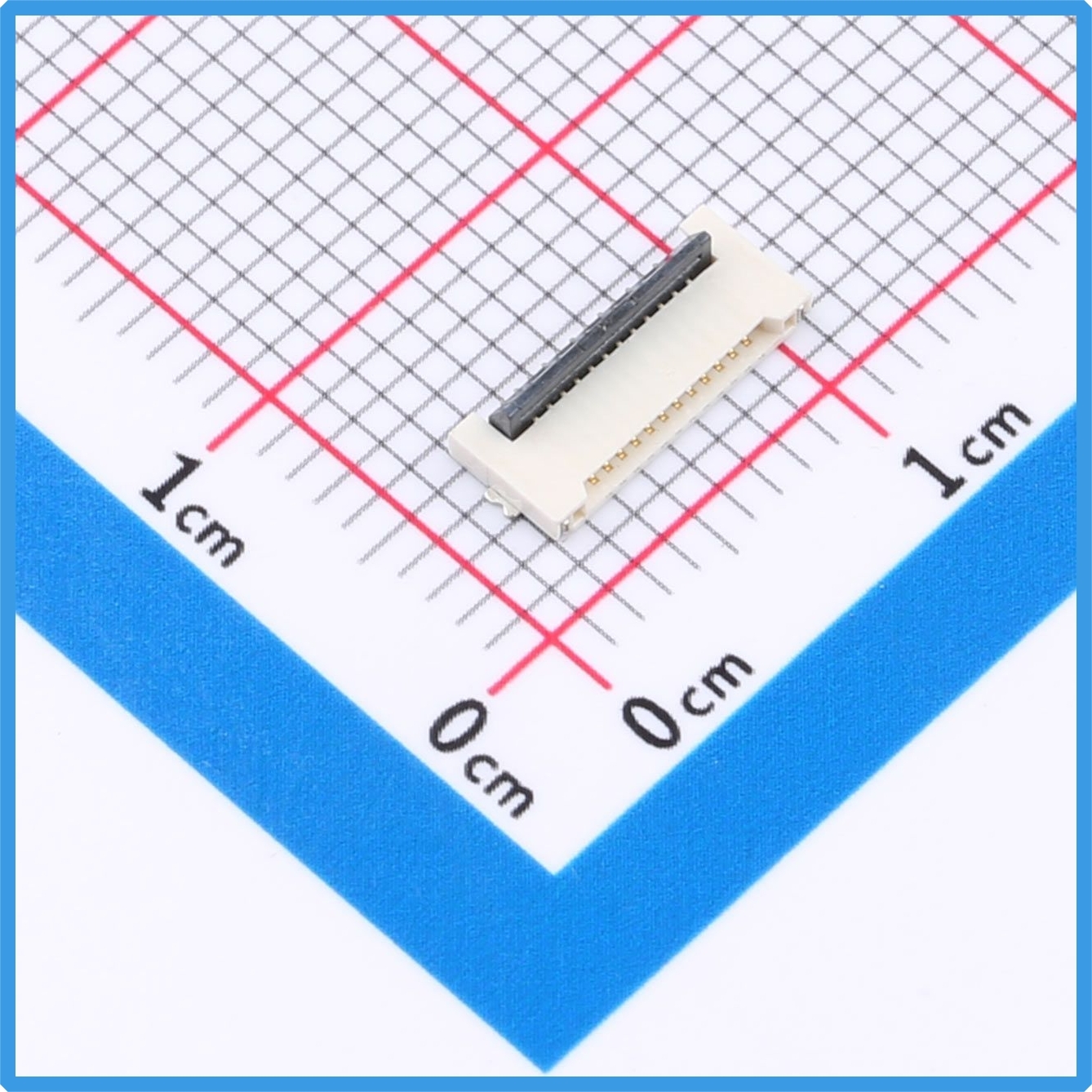

Kinghelm金航标KH-FPC0.5-H1.2SMT-12P-QCHF产品图

二、核心关键参数

该产品最关键的几项规格如下：

• 触点间距：0.5mm（精密高密度）

• 触点数量：12P（12位）

• 板上高度：1.2mm（超薄低高度）

• 安装方式：卧贴SMT（表面贴装，编带包装）

• 锁定结构：翻盖式（前插后翻，双侧触点/上下接触，无正反区分）

• 工作温度：-25℃ ~ +85℃

此外，额定电压为50V，触头材质为磷青铜，接入FPC厚度为0.3mm，这些参数同样满足常规应用需求。

三、核心特性与技术优势

1. 翻盖式前插后翻锁定结构

KH-FPC0.5-H1.2SMT-12P-QCHF采用翻盖式（前插后翻）锁定设计，这是其最核心的结构亮点。装配FPC柔性排线时，先将排线从前端插入连接器座位的接触区域，再通过向下翻转上盖完成锁紧操作。该方式在手工装配和自动化生产环境中均能快速完成，且翻盖机构便于目视检查接触状态，有效降低误插与斜插风险。

相比传统滑扣式或侧推式结构，翻盖式在节省空间的同时提升了操作稳定性和装配效率，尤其适用于批量化生产环境。锁盖设计还能增强抗震动、抗脱落能力，确保在长期运行或恶劣环境下依然保持稳固的电气连接。

2. 0.5mm精密间距与双侧触点设计

0.5mm精细针脚间距满足了高密度电路布局的需求。在PCB空间日益紧张的今天，该间距能够在有限面积内实现更多连接点。双侧触点/上下接触设计进一步增强了兼容性和可靠性——FPC排线无论是从上方接触还是下方接触均可稳定导通，降低了装配方向限制。同时，无正反区分的设计简化了装配流程，操作人员无需判断方向，大幅降低作业出错率。

3. 1.2mm超低板上高度与卧贴封装

板上高度仅1.2mm，属于超薄设计。在设备追求极致轻薄的趋势下，低高度连接器能显著减少堆叠厚度，使主板与屏幕、摄像头、电池等部件之间的空间利用更加高效。卧贴安装方式结合SMD贴装工艺，能够实现稳定的机械固定和优良的焊接可靠性，编带包装则适配高速贴片机，降低人工成本。

4. 稳定的电气与环境性能

产品额定电压50V，工作温度范围覆盖-25℃~+85℃，适用于各种常规环境下的长期稳定运行。触头材质选用磷青铜，具有良好的导电性和耐疲劳性能，确保反复插拔后的接触可靠性。

四、应用场景

KH-FPC0.5-H1.2SMT-12P-QCHF凭借其超薄低高度、精细间距和翻盖式锁定结构，广泛应用于以下领域：

• 智能穿戴设备：智能手表、手环、TWS耳机等

• 智能手机及平板：主板与屏幕、摄像头、电池等模块连接

• 显示模组：LCD、OLED屏幕排线连接

• 摄像头模组：手机及安防摄像模组

• 便携医疗与工业控制：手持终端、便携医疗仪器、工业板卡等



五、使用注意事项

1. 安装时确保排线居中插入，避免偏斜；

2. 翻盖锁扣操作应轻柔，防止机械损伤；

3. 遵循SMT工艺焊接曲线，控制温度和时间；

4. 确认FPC厚度为0.3mm，与连接器匹配；

5. 勿超额定电压和工作温度范围使用。

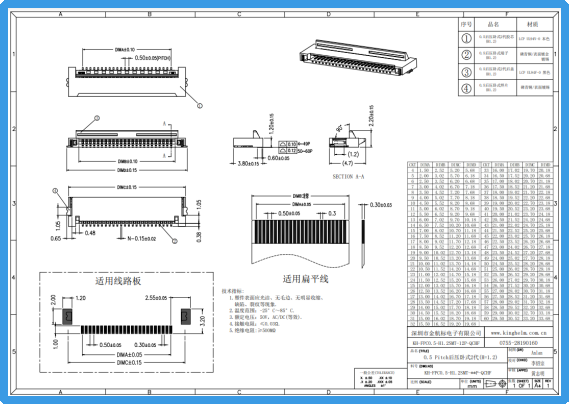

Kinghelm金航标KH-FPC0.5-H1.2SMT-12P-QCHF规格书

六、总结

KH-FPC0.5-H1.2SMT-12P-QCHF是一款0.5mm间距、12Pin翻盖式FPC连接器，采用卧贴SMT和1.2mm低高度设计，具备结构紧凑、安装便捷、连接稳定等特点。其核心参数清晰，适用于各类小型电子设备的高密度连接需求。Kinghelm金航标以创新与品质服务全球客户，该产品正是其连接器领域实力的体现。
