在PCB布局中，连接器的选型往往比芯片选型更容易被忽视，但它对整机结构、装配效率和长期可靠性的影响却十分直接。尤其当产品尺寸被压缩时，排针间距的选择就成了一道需要权衡的题目——缩小间距能节省面积，但过小的间距会牺牲焊接良率和插拔寿命。金航标KH-1.27PH180-1X10P-L7.2直插式排针，正是这一权衡下的产物。

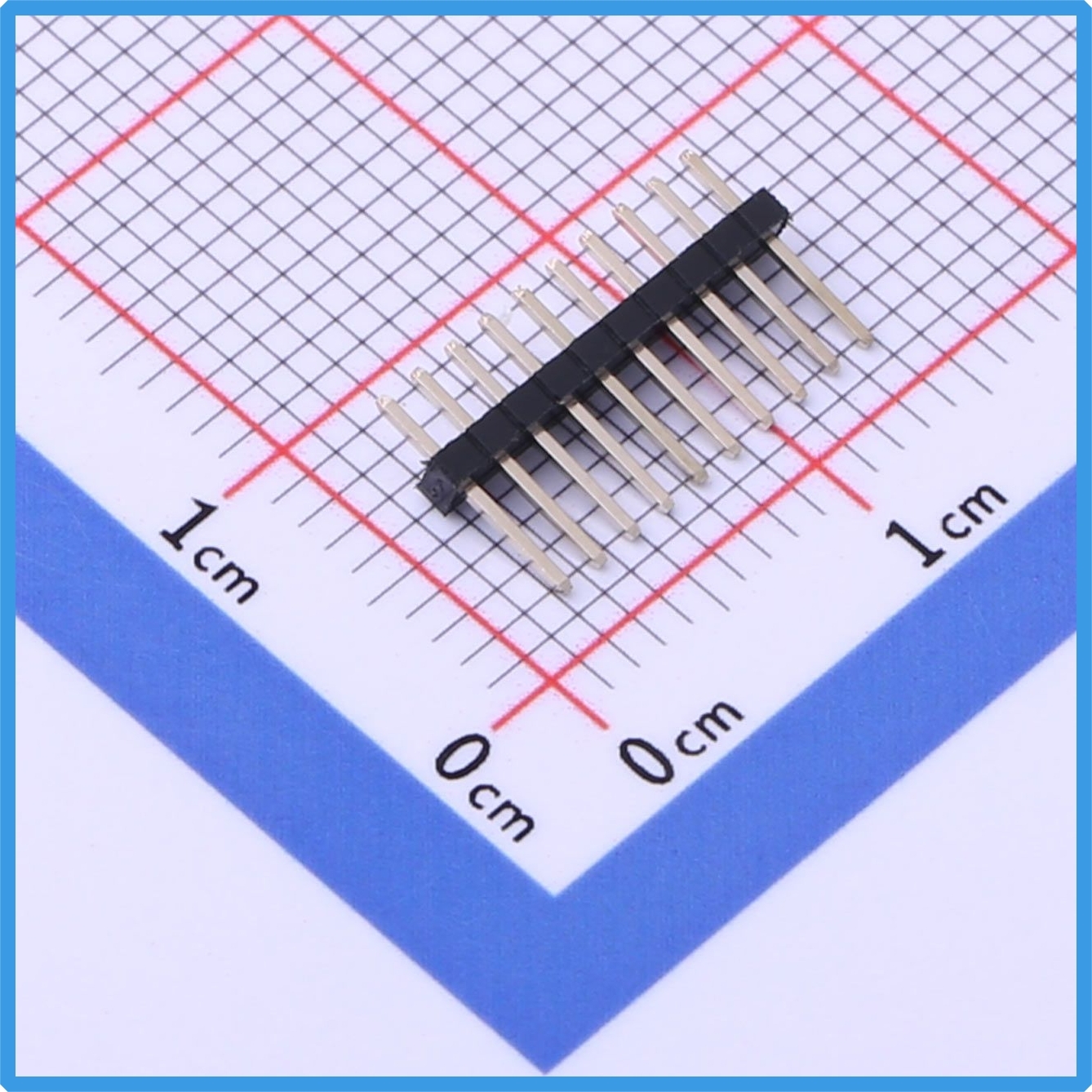

Kinghelm金航标KH-1.27PH180-1X10P-L7.2产品图

一、间距选择的现实约束

目前排针的常见间距主要有2.54mm、1.27mm、1.0mm及更小的0.5mm。2.54mm是历史最悠久的工业标准，操作宽容度高，但在多引脚或小面积场景下占用空间过大。1.0mm及以下间距虽然更紧凑，但对PCB加工精度、贴片设备能力和维修条件都有更高要求，且引脚细软，插拔时易弯曲。

1.27mm介于两者之间，它比2.54mm节省约一半的线性空间，又比1.0mm保留了更大的引脚截面积和焊盘尺寸，从而在空间利用率与工艺稳健性之间取得平衡。这也是为什么1.27mm在通信模块、工业控制、便携设备等领域被广泛采用——它既满足了小型化需求，又不至于给生产和返修带来过高门槛。

二、KH-1.27PH180-1X10P-L7.2的尺寸设计逻辑

该排针总长7.2mm，由三部分组成：配合针长度3.9mm、塑高1.0mm、端接针长度2.3mm。这三段尺寸并非随意确定，而是针对典型使用场景进行过优化。

• 配合针长3.9mm：这是插入排母的有效深度。市面上标准1.27mm排母的插入深度通常为4.0mm左右，3.9mm的配合长度可确保针尖完全进入排母弹性端子的工作区域，形成可靠接触，同时避免顶底。

• 塑高1.0mm：较低的基座高度有助于降低排针在板上的凸起高度，对于需要板间紧密堆叠的场合有利。但薄的基座也意味着侧向受力能力有限，因此在实际安装中需避免强行掰动。

• 端接针长2.3mm：适配1.0~1.6mm厚度的PCB，焊接后引脚露出焊盘适量，便于焊点检查和补焊。

这些尺寸共同决定了该产品适用的PCB板厚范围和堆叠高度，选型时需与对应排母的配合长度统筹考虑。

三、电气与环境性能的定位

额定电流1A，对于多数数字信号传输（如I2C、UART、GPIO、低速SPI）以及低功耗模拟信号，该容量足够。在同时多引脚通流时，需根据温升情况适当降额，这是所有连接器的通用原则。

工作温度范围-40℃~+105℃，覆盖商用和工业级应用。材料选用方面，塑胶部分需承受无铅回流焊的峰值温度（通常260℃以下），引脚表面镀金处理以提高抗氧化能力并稳定接触电阻。这些设计使该排针适用于常规室内设备、户外机箱以及部分车载非高温区域。

四、装配与使用中的注意事项

由于采用直插式封装，该排针主要面向通孔焊接工艺。在自动波峰焊中，需确保助焊剂均匀涂布和预热温度适当，以避免锡珠或虚焊。手工焊接时建议使用温控烙铁，温度设定在330~350℃，焊接时间控制在2~3秒内。

值得留意的是，塑高仅1mm，排针基座较薄，插拔排母时不宜施加过大的摆动或侧向力，否则可能造成基座开裂或引脚与塑胶脱离。如果需要频繁插拔或振动环境，可考虑增加辅助固定结构（如排针两侧增加定位柱，或选用带锁扣的排母）。

五、应用场景的适配性

KH-1.27PH180-1X10P-L7.2的单排10针设计，适合用作模块接口、调试端口或板间信号连接。常见于无线通信模组（如NB-IoT、LoRa、Wi-Fi模块）与底板之间的垂直连接，以及工业传感器采集板上的外部扩展接口。由于引脚数适中（10位），它既能传输一组并行信号（如8位数据+2位控制），也可作为多路独立信号的汇集点。

在需要更高引脚数的场合，可以将多个同型号排针并排使用，但需注意保持间距一致性，避免累积公差导致插接困难。

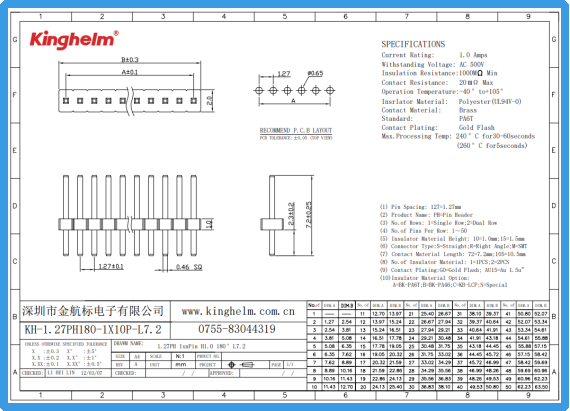

Kinghelm金航标KH-1.27PH180-1X10P-L7.2规格书

六、总结

金航标KH-1.27PH180-1X10P-L7.2排针的价值，在于它准确介入了“小型化”与“工艺可行性”之间的结合部。1.27mm间距既非最紧凑，也非最宽松，但恰恰是当前很多电子设计项目中，能够在成本、可靠性和空间效率之间达成较优平衡的选项。其尺寸参数、电气性能和环境适应能力均围绕这一目标设定，没有刻意追求极端指标，而是着眼于满足大多数常规工程需求。

选型时，工程师应根据实际PCB板厚、配合排母参数、插拔频率及环境温度进行综合评估。如果应用场景与上述典型条件相符，这款产品应能提供稳定、经济的连接方案。
