在电子设备向着轻薄化、高集成度方向飞速发展的今天，每一个内部组件都在经历着微型化的变革。作为连接电路板与柔性线路板（FPC）的关键桥梁，连接器的性能直接决定了信号的完整性与设备的可靠性。Kinghelm（金航标）推出的KH-CL0.5-H1.2-30PS-SMT FPC连接器，正是这样一款顺应时代需求、在方寸之间实现高密度、高可靠性连接的精密元器件。

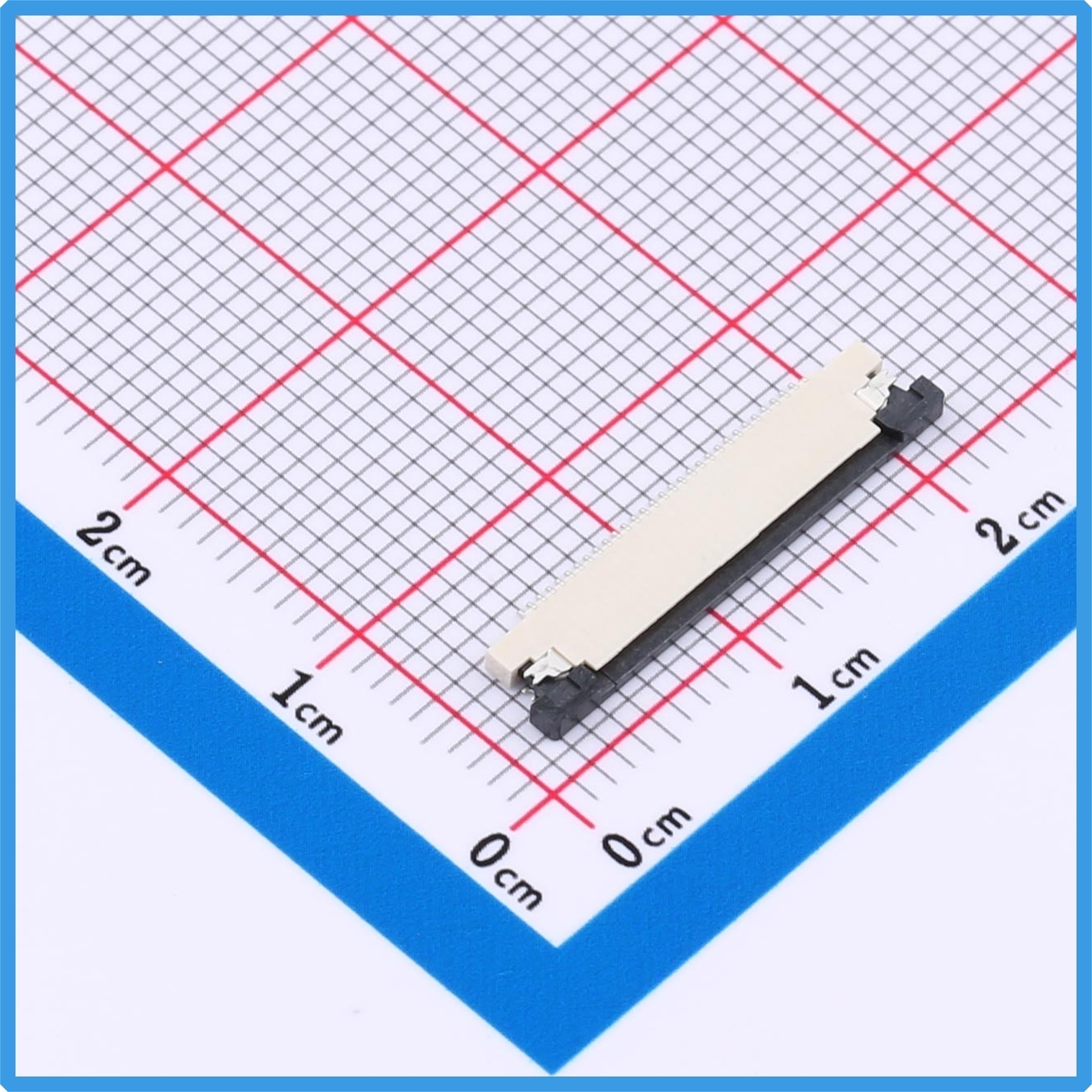

Kinghelm金航标KH-CL0.5-H1.2-30PS-SMT产品图

一、品牌底蕴：金航标的专业坚守

KH-CL0.5-H1.2-30PS-SMT出自Kinghelm（金航标）之手。作为一家专业的电子元器件供应商，金航标的产品矩阵极为丰富，SKU超过4000款，广泛覆盖北斗GPS天线、射频连接器、数据信号连接器、汽车线束等多个领域。公司深耕微波射频技术，吸纳海归人才并与高校开展产学研合作，这种技术积淀确保了其连接器产品在信号完整性方面的卓越表现。金航标致力于产品的系列化开发，KH-CL0.5-H1.2-30PS-SMT正是其FFC/FPC连接器产品线中的匠心之作。

二、产品概览：为高密度连接而生

KH-CL0.5-H1.2-30PS-SMT是一款专为FPC（柔性电路板）设计的连接器。其核心设计理念是在极有限的空间内，实现多路信号的高效、稳定传输。

该型号采用0.5mm的精细引脚间距，在当今主流电子设备中，0.5mm间距已是高密度互连的标准配置，能够在极小的PCB面积上集成更多引脚。连接器配备了30个引脚（30P），足以满足复杂电路模块的多路信号与电源连接需求。其SMT（表面贴装技术） 封装方式，使其能够完美适配现代高速自动化贴片生产线，极大提高了生产效率并降低了焊接缺陷率。

三、技术参数详解：每一处细节皆为可靠

深入剖析其技术规格，更能体会到这款连接器在工程细节上的严谨考量。

1. 安装方式与尺寸：采用卧贴（Right Angle Surface Mount）方式安装，适用于平行于PCB板面的FPC接入场景。其板上高度（Height above Board）仅为1.2mm，属于超低背设计，在智能手机、智能手表等对内部Z轴高度有严格限制的设备中优势显著。产品采用SMD封装，编带包装方式便于自动化贴片生产。
2. 机械结构与兼容性：连接器采用抽屉式（Slide Lock）锁定结构，FPC排线插入后通过抽屉式滑块锁紧，操作直观且锁紧力稳定，有效防止因振动或拉扯导致的意外松脱。触点类型为上接（Top Contact），即端子触点位于FPC排线插入方向的上方。它支持3mm厚度的柔性电缆接入，且无正反脚区分——这一设计看似微小，却在实际生产中大大降低了操作人员误插的风险，提升了装配效率。此外，该连接器不带扣（No FFC/FPC Lock），进一步简化了结构、降低了厚度。
3. 电气性能：额定电压为50V，足以覆盖绝大多数低压数字与模拟信号传输场景。接触电阻≤0.03Ω，绝缘电阻≥500MΩ，这两项核心指标确保了信号在传输过程中的低损耗与高隔离度，是高速数据传输稳定性的重要保障。
4. 材料与工艺：触头镀层为锡（Tin），在保证良好可焊性的同时兼具成本效益。工作温度范围为-25℃~+85℃，能够覆盖从寒冷户外到高温工业环境的绝大多数应用场景。

四、性能优势：小型化与高可靠性的平衡艺术

KH-CL0.5-H1.2-30PS-SMT的核心优势，在于其精准平衡了小型化与高可靠性之间的矛盾。一方面，0.5mm间距与1.2mm板上高度使其在PCB上占据极小面积与极低高度；另一方面，抽屉式锁定结构与低接触电阻设计确保了机械与电气连接的双重稳固。SMT工艺使其完美融入现代高速贴片产线，而LCP材质的绝缘主体可承受260℃回流焊温度，确保了生产良率。同时，RoHS合规也使其满足全球环保法规要求。

五、应用领域：无处不在的精密连接

凭借上述特性，KH-CL0.5-H1.2-30PS-SMT在众多电子设备中扮演着不可或缺的角色。

1. 消费电子：在智能手机、平板电脑、笔记本电脑等设备中，它常被用于连接主板与摄像头模组、显示屏、触摸屏、电池等内部FPC组件，其超薄特性完美契合设备内部寸土寸金的空间需求。
2. 可穿戴设备：智能手表、智能手环、AR/VR头显等设备对内部元器件的高度和重量极为敏感。该连接器2mm的超低高度和仅0.59克的重量，使其成为此类设备的理想选择。
3. 汽车电子：在车载娱乐系统、导航模块、高级驾驶辅助系统（ADAS）摄像头等汽车电子单元中，其宽泛的工作温度范围和可靠的锁定机制，能够应对车辆内部的振动与温度变化。
4. 工业与物联网：在工业自动化设备、医疗成像系统、服务器及IoT模块中，其高密度引脚与稳定的电气性能，为复杂的数据采集与传输提供了可靠保障。

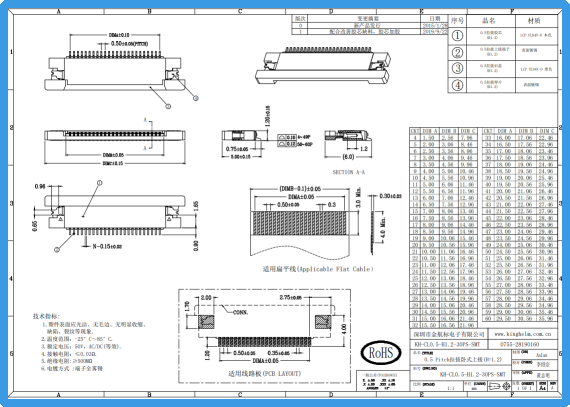

Kinghelm金航标KH-CL0.5-H1.2-30PS-SMT规格书

六、总结

Kinghelm KH-CL0.5-H1.2-30PS-SMT FPC连接器，是一款在精密间距、超低高度、可靠锁定和卓越电气性能之间取得了精妙平衡的优质元器件。它不仅体现了金航标在连接器领域深厚的技术积累，更以其30个引脚的高密度配置、抽屉式的稳固结构和适应自动化生产的SMT封装，精准回应了现代电子产业对小型化与高可靠性的双重诉求。无论是智能手机的方寸之间，还是汽车电子的严苛环境，KH-CL0.5-H1.2-30PS-SMT都以稳定可靠的连接，默默支撑着智能世界的运转。
