名称

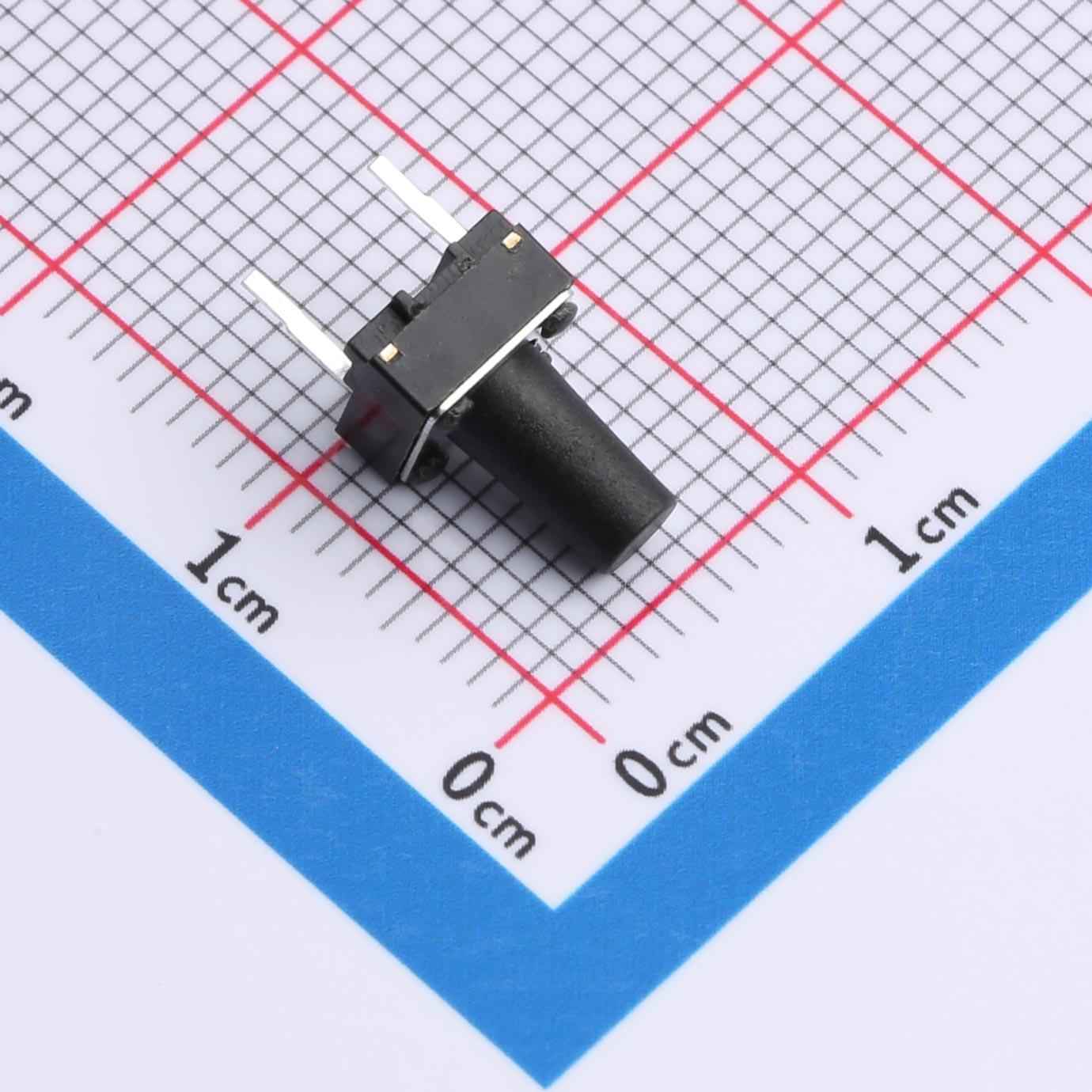

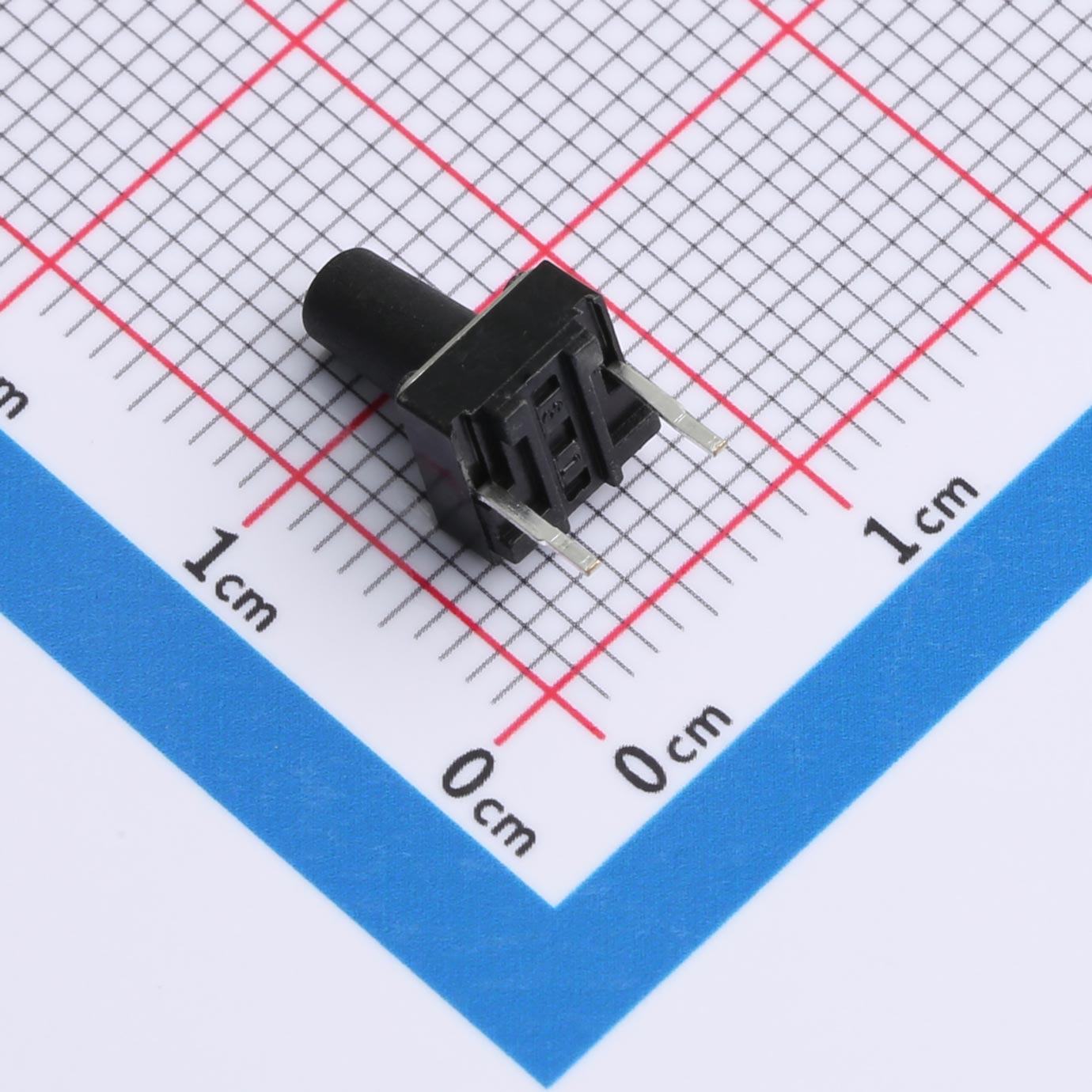

Kinghelm（金航标）KH-6X6X9.5H-Z2J 轻触开关
概述
KH-6X6X9.5H-Z2J 是一款直插式单刀单掷（SPST）轻触开关，采用圆形按钮设计，开关尺寸为 6.2 × 6.2 × 9.5 mm。该产品体积小巧，适用于 PCB 电路板安装，可实现短时按压导通与释放复位，常用于电子设备的人机按键控制。
特性
- 单刀单掷（SPST）电路结构
- 6.2 × 6.2 mm 紧凑型开关尺寸
- 9.5 mm 高度设计
- 直插式（PC 引脚）安装
- 圆形按钮
- 无支架结构
- 无 LED 灯
- 额定电压：12 V
- 触点电流：50 mA
- 工作温度：-20 ℃～+70 ℃
优势
- 体积紧凑：适合空间有限的 PCB 电路设计。
- 安装方便：采用直插式 PC 引脚，便于 PCB 焊接与装配。
- 操作简单：按压即可实现电路接通，松开后恢复原状态。
- 适用范围广：适用于低电压、低电流的控制和信号电路。
- 温度适应性良好：可在 -20 ℃～+70 ℃ 环境下正常工作。
应用
可广泛应用于：
-
消费电子产品
-
智能家居设备
-
家用电器控制面板
-
仪器仪表
-
玩具及小型电子设备
-
PCB 按键控制电路
-
信号触发与复位电路
注意
-
实际工作电压和电流应不超过额定值。
-
使用前应确认 PCB 孔距和安装尺寸与开关引脚匹配。
-
焊接时避免长时间高温加热，以免损坏内部结构。
-
产品适用于低电压、低电流信号控制，不建议直接用于大功率负载。
-
应避免在高湿、高腐蚀性或严重粉尘环境中长期使用。
-
设计电路时应考虑机械寿命、按键使用频率及触点抖动等因素。
总结
Kinghelm（金航标）KH-6X6X9.5H-Z2J 是一款结构紧凑、安装方便的直插式轻触开关，具有 SPST 单刀单掷结构、12 V 额定电压和 50 mA 触点电流。其适合各类低功耗电子产品的按键输入、信号触发及控制应用，是 PCB 电路中较为常见的基础电子开关元件。
