名称

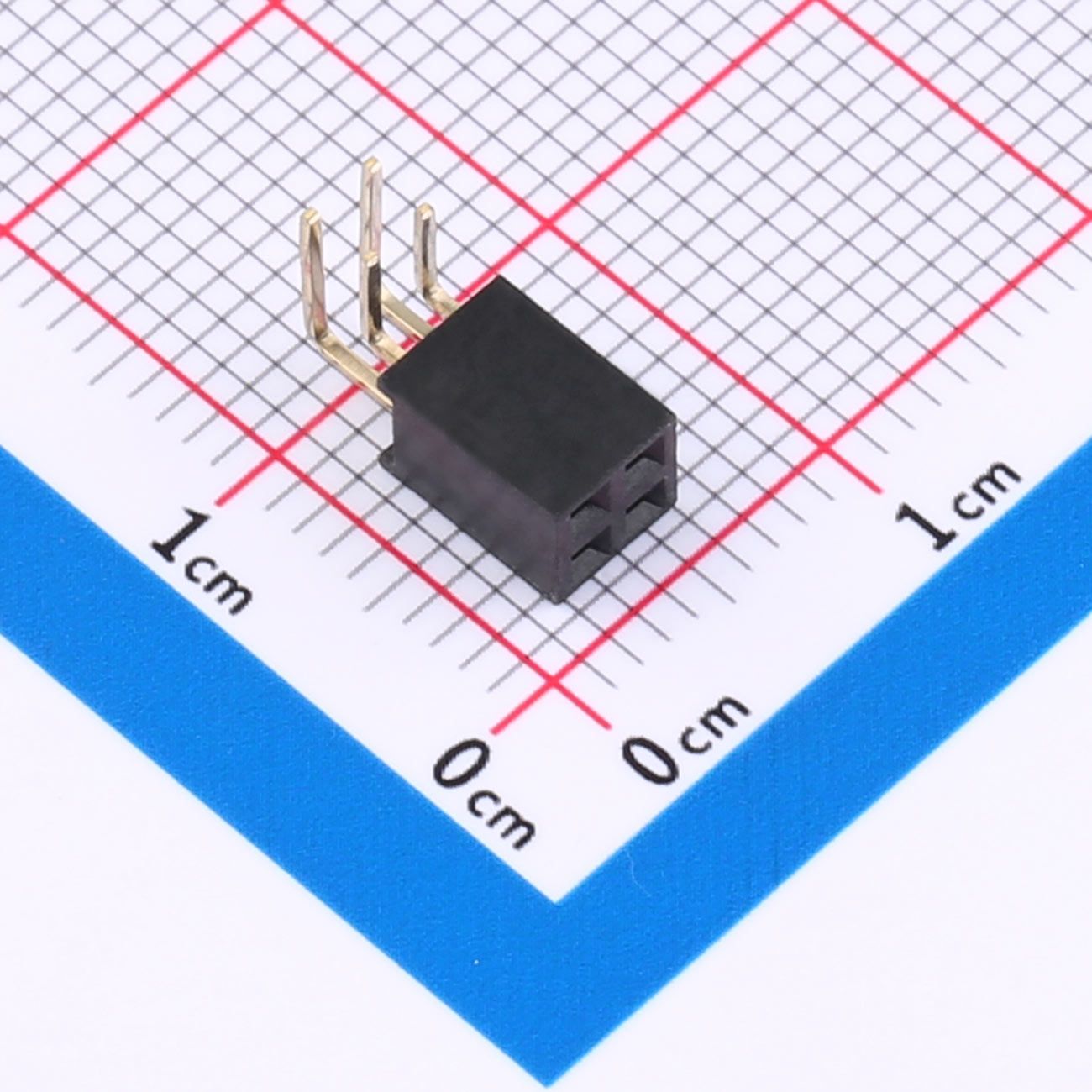

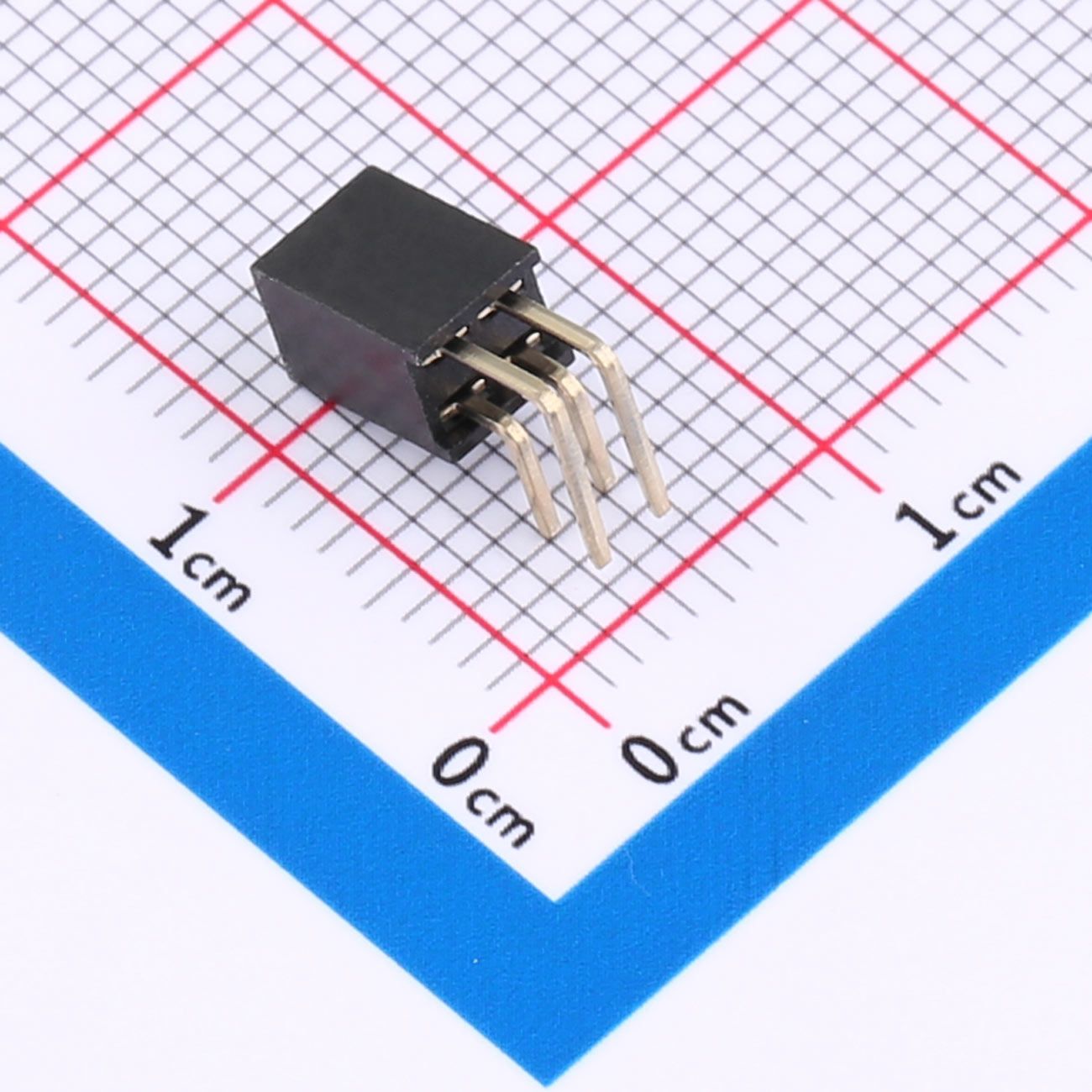

2×2P 2mm间距弯插排母 KH-2FH90-2X2P-H6.35
概述
KH-2FH90-2X2P-H6.35 是一款由 **Kinghelm（金航标）**推出的 2×2P双排2.0mm间距弯插排母，采用方孔结构和弯插安装方式，适用于PCB板间及电子模块之间的电气连接。产品额定电流为1.5A，工作温度范围为 -40℃~+105℃，适合紧凑型电子设备及电路板连接应用。
特性
- 2×2P双排结构，共4个插孔
- 2.0mm标准间距，结构紧凑，节省PCB空间
- 弯插式设计，适合90°侧向连接
- 方孔结构，插接定位稳定
- 塑高4mm，有利于紧凑型PCB布局
- 额定电流1.5A，满足常规板级信号及电源连接需求
- 工作温度-40℃~+105℃，具备较宽的温度适应范围
- 双排设计，可在有限空间内实现多触点连接
参数
- 插孔结构：2x2P
- 间距：2mm
- 行距：2mm
- 圆孔/方孔：方孔
- 安装方式：弯插
- 排数：双排
- 额定电流：1.5A
- 塑高：4mm
- 工作温度：-40℃~+105℃
优势
-
节省空间：采用2.0mm小间距设计，相比常见2.54mm间距排针排母更加紧凑，适合高密度PCB布局。
-
侧向连接灵活：弯插结构改变传统垂直插接方向，可实现PCB之间的侧向连接，方便设备内部空间布局。
-
连接稳定：方孔结构能够提供较好的插接定位和保持效果，有助于提高连接可靠性。
-
温度适应性较强：-40℃~+105℃的工作温度范围，可适应较宽的工作环境。
-
适合小型化设备：2×2P、2mm间距及4mm塑高设计兼顾连接功能与空间利用率，适用于紧凑型电子产品。
应用
- 消费电子产品
- 工业控制设备
- PCB电路板连接
- 控制板与功能模块连接
- 小型电子模块
- LED及显示设备
- 通信及网络设备
- 测量仪器
- 嵌入式设备
- 电源及控制电路板
注意
- 选型时应确认PCB焊盘布局与 2.0mm间距、双排4Pin 规格匹配。
- 弯插结构具有固定的插接方向，设计PCB时需确认插座与配套排针的位置关系。
- 额定电流为 1.5A，实际使用时应结合温升、导体尺寸及工作环境确定合理的持续工作电流。
- 使用环境应保持在 -40℃~+105℃ 范围内。
- 插接时应确认公母端型号、针脚数量及高度匹配，避免因规格不一致造成机械干涉。
- 焊接及装配过程中应避免对端子施加过大的机械应力。
总结
KH-2FH90-2X2P-H6.35 是一款 2.0mm间距、2×2P双排、方孔、弯插式排母，具有结构紧凑、节省PCB空间、侧向连接方便及温度适应范围较宽等特点。其 1.5A额定电流、4mm塑高及-40℃~+105℃工作温度范围，使其适合用于各种紧凑型PCB及电子模块的板间连接场景。
