线对板连接器,插针结构2x10P,4.2mm间距,直插,额定电流7A,透明色,阻燃等级UL94V-2,KH-A42002-2X10A

首页产品分类数据信号连接器板载连接器线对板连接器

KH-A42002-2X10A

线对板连接器,插针结构2x10P,4.2mm间距,直插,额定电流7A,透明色

品牌名称：Kinghelm(金航标)

商品型号：KH-A42002-2X10A

商品封装：插件,P=4.2mm

包装方式：袋装

额定电流：7A

下载数据手册在线咨询

产品详情产品文档技术支持

名称

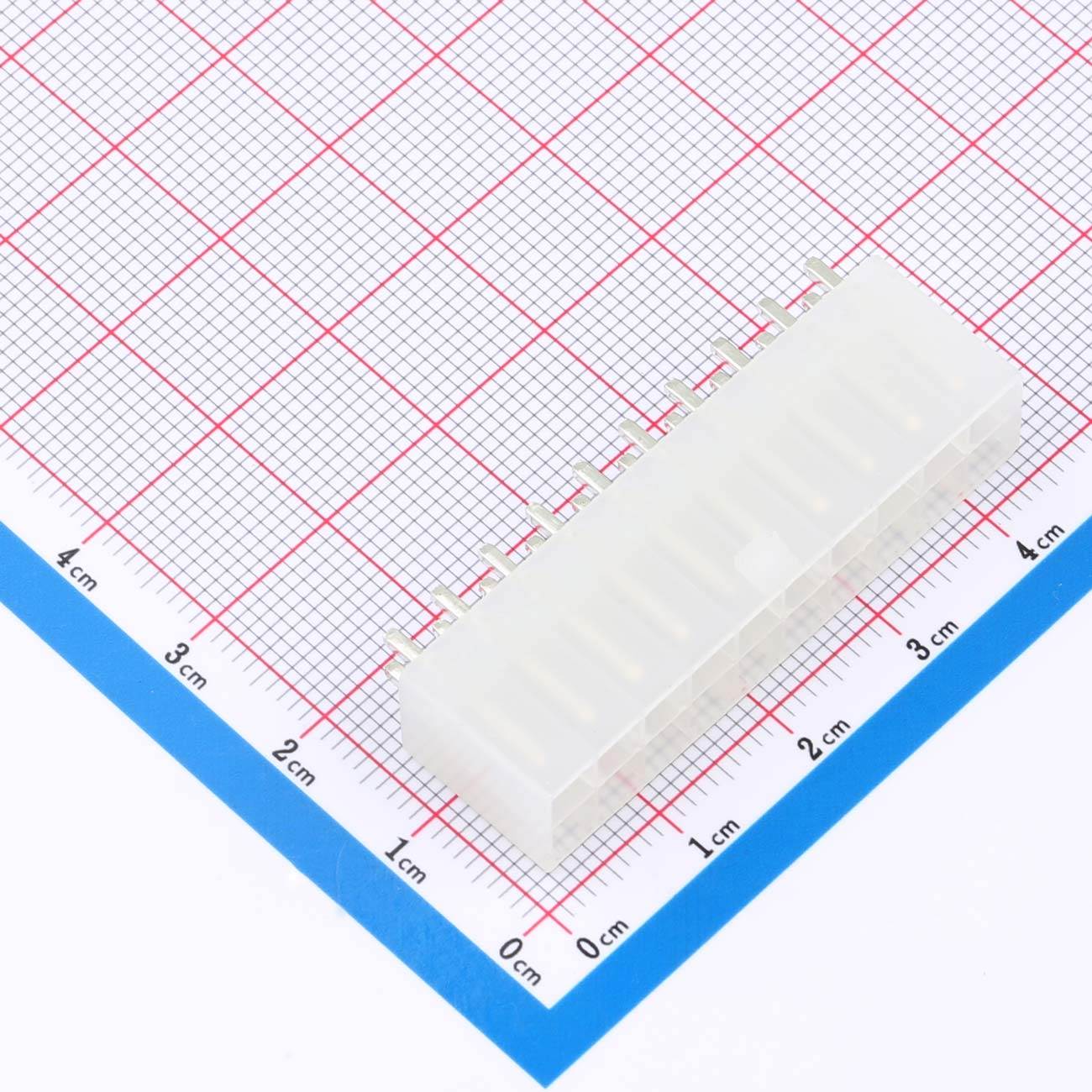

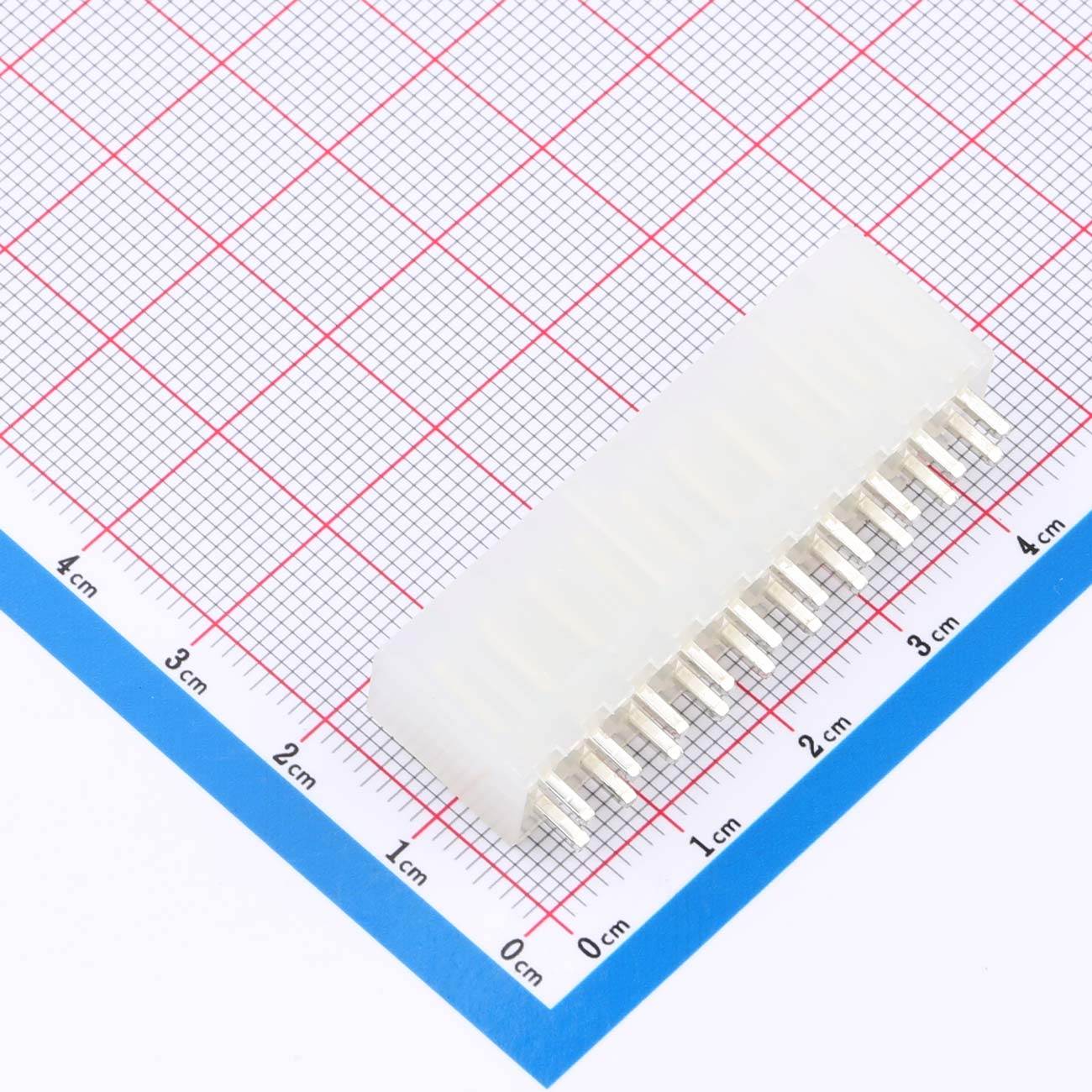

线对板连接器 2×10P 4.2mm间距直插 KH-A42002-2X10A

概述

Kinghelm（金航标）KH-A42002-2X10A是一款4.2mm间距线对板连接器，采用2×10P双排插针结构，支持直插（DIP）安装方式，额定电流7A，额定电压600V，工作温度范围为-25℃~+85℃。产品采用透明色绝缘材料，阻燃等级达到UL94V-2，具备良好的电气性能、机械强度和连接稳定性，适用于电源及信号传输应用。

特性

4.2mm标准间距设计
2×10P双排插针结构
直插式安装方式，焊接牢固
额定电流7A
额定电压600V
工作温度范围-25℃~+85℃
透明色外壳设计，便于安装检查
阻燃等级UL94V-2，安全可靠

优势

支持多路电源及信号传输，满足复杂连接需求
直插结构增强机械固定强度，提高抗振性能
7A电流承载能力，适用于中高功率应用
4.2mm间距设计，兼容性好，方便PCB布局
阻燃材料提升产品安全性和稳定性
结构紧凑，适合批量化生产和装配

应用

工业控制设备
开关电源
LED照明设备
家用电器
电池及储能系统
自动化设备
安防监控设备
通信设备
PCB电源及信号连接

注意

使用前请确认连接器规格与配套端子匹配。
焊接过程中应控制温度和时间，避免损坏塑胶件。
实际工作电流和电压不得超过额定参数。
避免长期处于高温、高湿或强腐蚀环境。
插拔时应保持正确方向，避免造成插针弯曲或损伤。

总结

Kinghelm（金航标）KH-A42002-2X10A是一款4.2mm间距、2×10P双排插针结构的线对板连接器，采用直插安装方式，具备7A额定电流、600V额定电压及UL94V-2阻燃性能。产品具有连接稳定、安装牢固、安全可靠等特点，适用于工业设备、电源系统、家电、LED照明及各类电子产品中的电源与信号连接。
