名称

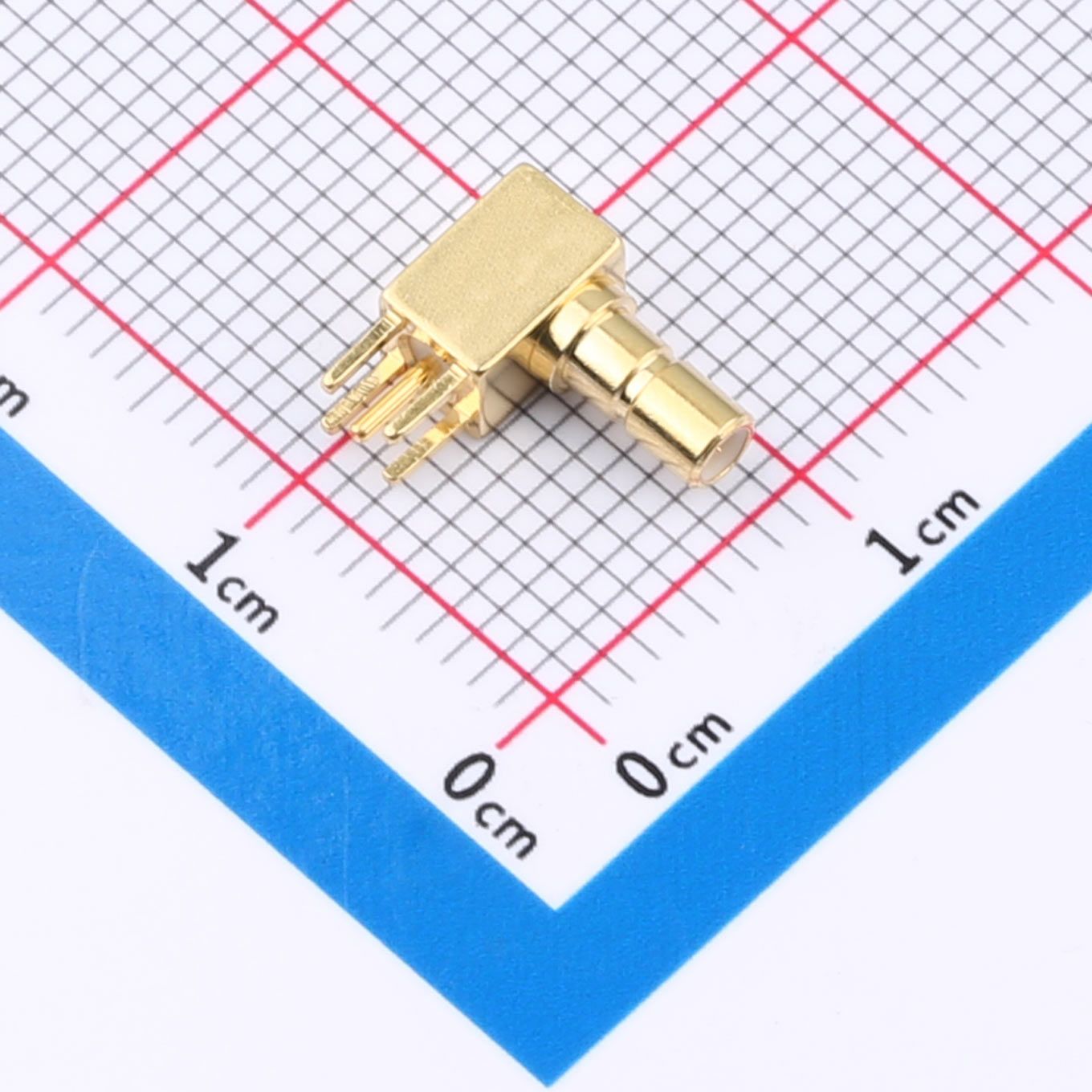

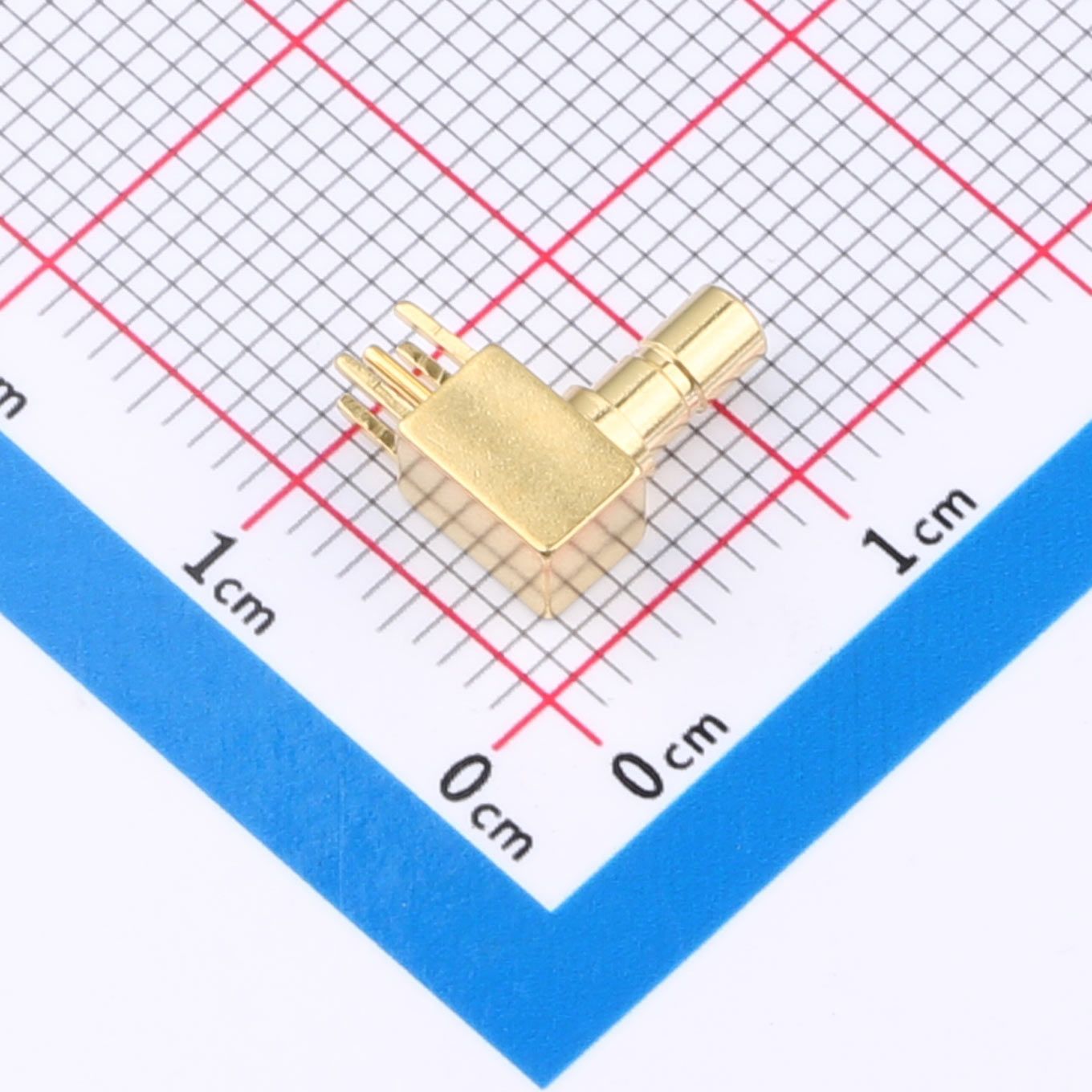

SSMB弯头公头 KH-SSMB-JWE
概述
KH-SSMB-JWE 是 Kinghelm（金航标）推出的一款 SSMB弯头公头射频同轴连接器，采用插件式安装结构，接口类型为SSMB弯头公头，阻抗为50Ω，支持0~6GHz工作频率范围。产品采用弯角设计，可有效减少PCB板端空间占用，适用于空间受限的射频模块及通信设备中的高频信号连接。
特性
SSMB接口类型，弯头公头结构设计
插件式安装方式，方便PCB板端装配
工作频率范围：0~6GHz
特性阻抗：50Ω，保证射频信号传输性能
正脚结构设计，连接稳定可靠
接口直径：2.69mm，满足小型化应用需求
弯头结构设计，适合侧向布线及紧凑布局
优势
弯角结构可节省PCB垂直空间，提高产品空间利用率
50Ω阻抗匹配，有效降低信号损耗和反射
支持宽频段射频信号传输，应用范围广泛
插件安装方式简单，提升生产装配效率
体积小巧，适合小型化、高集成度设备设计
稳定的机械连接性能，提高产品可靠性
应用
无线通信设备
射频模块
天线连接系统
GPS及导航设备
测试测量仪器
通信设备内部信号连接
工业电子设备
注意
使用前需确认设备接口类型与SSMB规格匹配
安装时应按照PCB设计尺寸及焊接要求进行操作
避免超过产品额定频率范围及机械承载能力使用
插拔连接时应避免对接口产生过大侧向压力
使用环境需符合产品规格要求，以确保长期稳定工作
总结
KH-SSMB-JWE 是一款小型化SSMB弯头公头射频连接器，具备50Ω阻抗、0~6GHz频率支持以及插件式安装特点。产品采用弯头结构设计，可满足紧凑空间内的射频连接需求，适用于无线通信、射频模块及测试设备等领域，为高频信号传输提供稳定可靠的连接方案。
名称
标题
说明
数据手册
支持
相关产品
SSMB直插公头 KH-SSMB-JE
接口类型： SSMB弯头公头 频率： 0~6 GHz 阻抗： 50Ω 引脚： 正脚 接口直径： 2.69mm
