名称
KH-SSMA-KE SSMA直插母头板端射频同轴连接器
概述

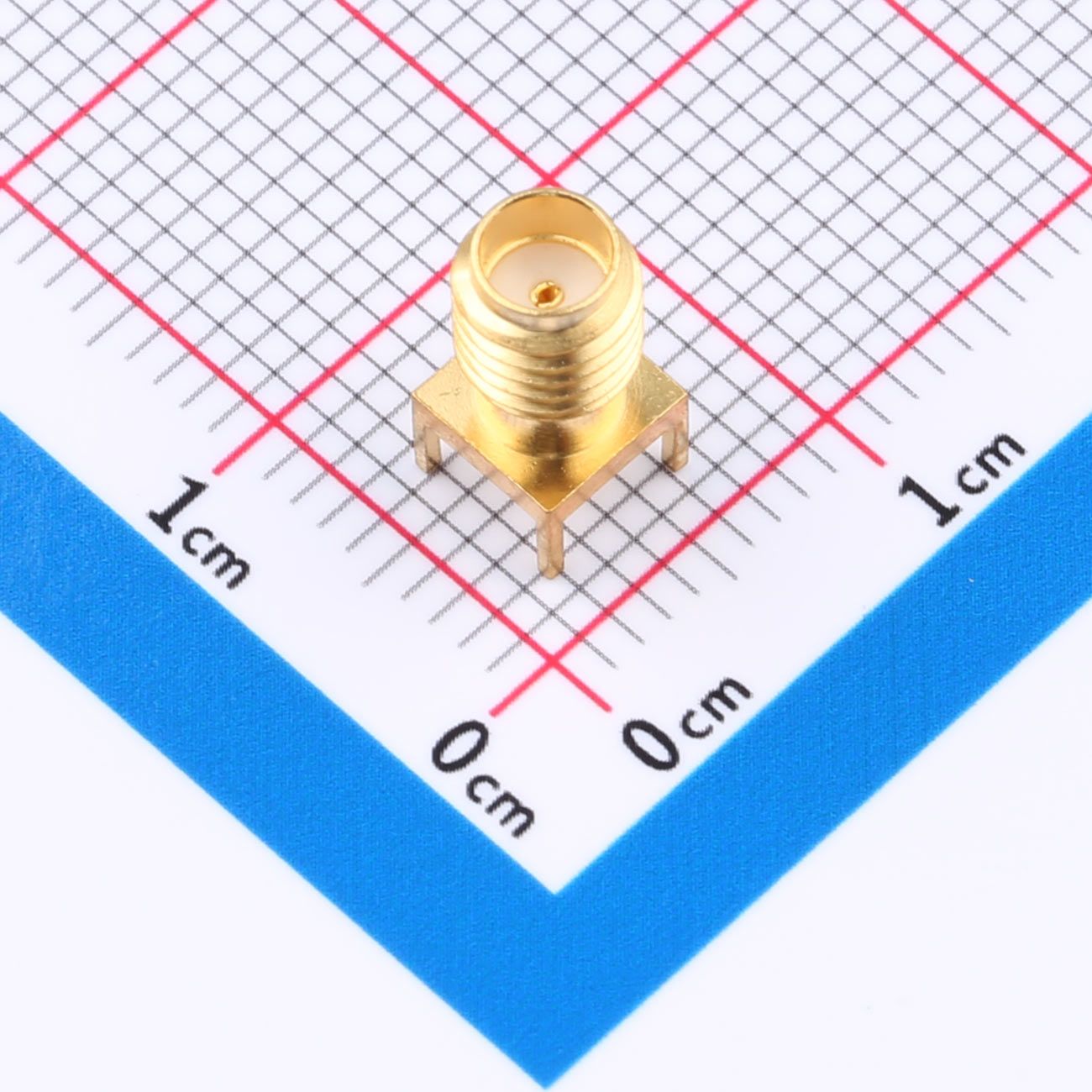

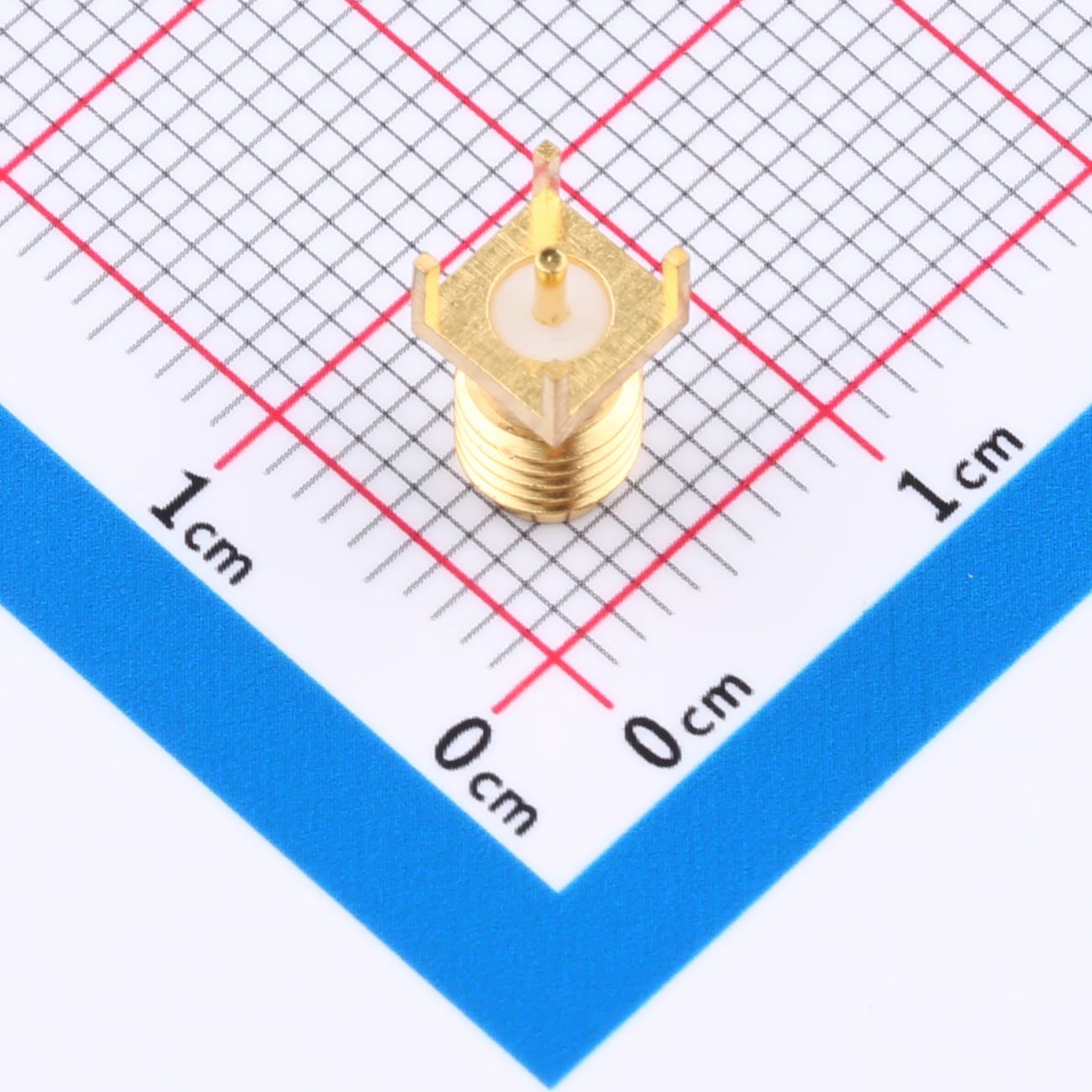

KH-SSMA-KE 是一款由 Kinghelm（金航标）生产的 SSMA 型直插式母头射频同轴连接器，采用插件（DIP）封装，适用于板端安装。产品支持 0~6 GHz 频率范围，特性阻抗 50Ω，为正脚极性，直头结构设计。其紧凑的 SSMA 接口在保证高频性能的同时，显著节省布局空间，适用于各类无线通信模块、测试设备及嵌入式射频系统。
特性
- 接口类型：SSMA 母头（标准 SMA 小型化版本）
- 安装方式：直插式板端（插件封装），穿孔焊接
- 频率范围：DC ~ 6 GHz（典型应用覆盖 0~6 GHz）
- 特性阻抗：50Ω（满足射频传输标准）
- 极性：正脚（标准内导体插针/插孔配合）
优势
- 小型化设计：SSMA 接口比标准 SMA 体积更小，适合高密度板卡布局。
- 高频性能稳定：在 6 GHz 内保持低驻波比和低插入损耗，信号完整度高。
- 可靠机械连接：直插式焊接固定，抗振动和冲击能力良好，适合长期工作。
- 兼容性强：与标准 SSMA 插头（公头）配合，互换性符合行业规范。
- 工艺成熟：插件封装便于手工或波峰焊批量生产，焊接牢固，成本可控。
应用
- 无线通信模块（如 LoRa、ZigBee、蓝牙、Wi-Fi 前端）
- 射频测试治具与仪器接口板
- 小型化基站、直放站及室内分布系统
- 工业物联网传感器节点
- 医疗电子设备（非植入式）中的射频链路
- 消费电子（如无人机图传、车载短距通信）
注意
- 焊接前请确认 PCB 焊盘尺寸与连接器引脚间距匹配，避免虚焊或短路。
- 焊接温度建议控制在 260℃以内，时间不超过 5 秒，防止绝缘体变形。
- 安装时请垂直插入，避免引脚弯折；焊接后应清洗残留助焊剂，以防高频性能劣化。
- 配合电缆或转接头时，请选用同规格 SSMA 公头，并确保拧紧力矩适中（通常 0.6~1.0 N·m），过度拧紧可能损坏接口。
- 使用频率若接近 6 GHz，需注意 PCB 微带线或共面波导的阻抗匹配设计。
- 存放于干燥、无腐蚀性气体环境中，避免氧化影响可焊性。
总结
KH-SSMA-KE 是一款性能可靠、尺寸紧凑的 SSMA 直插母头板端连接器，覆盖 0~6 GHz 频段和 50Ω 标准阻抗，适用于各类中高频射频模块的板级互连。其插件封装便于生产组装，小型化优势显著，在保证低损耗传输的同时，兼顾了机械强度与成本效益。选用该器件时，关注焊接工艺和匹配设计即可充分发挥其高频特性，是空间受限射频应用的实用选择。
名称
标题
说明
数据手册
支持
相关产品
SSMA弯头母头 KH-SSMA-KWE
类型： SSMA母头 频率： 0~6 GHz 阻抗： 50Ω 引脚： 正脚 样式： 直头
