引言：当“轻薄”成为硬指标

在电子产品持续向轻薄化、高集成方向发展的背景下，连接器作为电气系统中的关键环节，其结构设计与性能表现直接影响整机的稳定性与空间利用率。智能手表、TWS耳机、运动相机、便携医疗设备……这些产品的共同点是：内部空间寸土寸金，每一毫米的厚度都必须精打细算。

工程师们面临的挑战很直白：如何在有限的PCB面积上，为FPC柔性电路板找到一个稳定、可靠、不占空间的连接方案？

Kinghelm金航标推出的KH-FPC0.5-H1.2SMT-8P-QCHF给出了答案——一款将0.5mm精密间距、1.2mm超低板上高度与翻盖式锁定结构融为一体的8Pin FPC连接器。

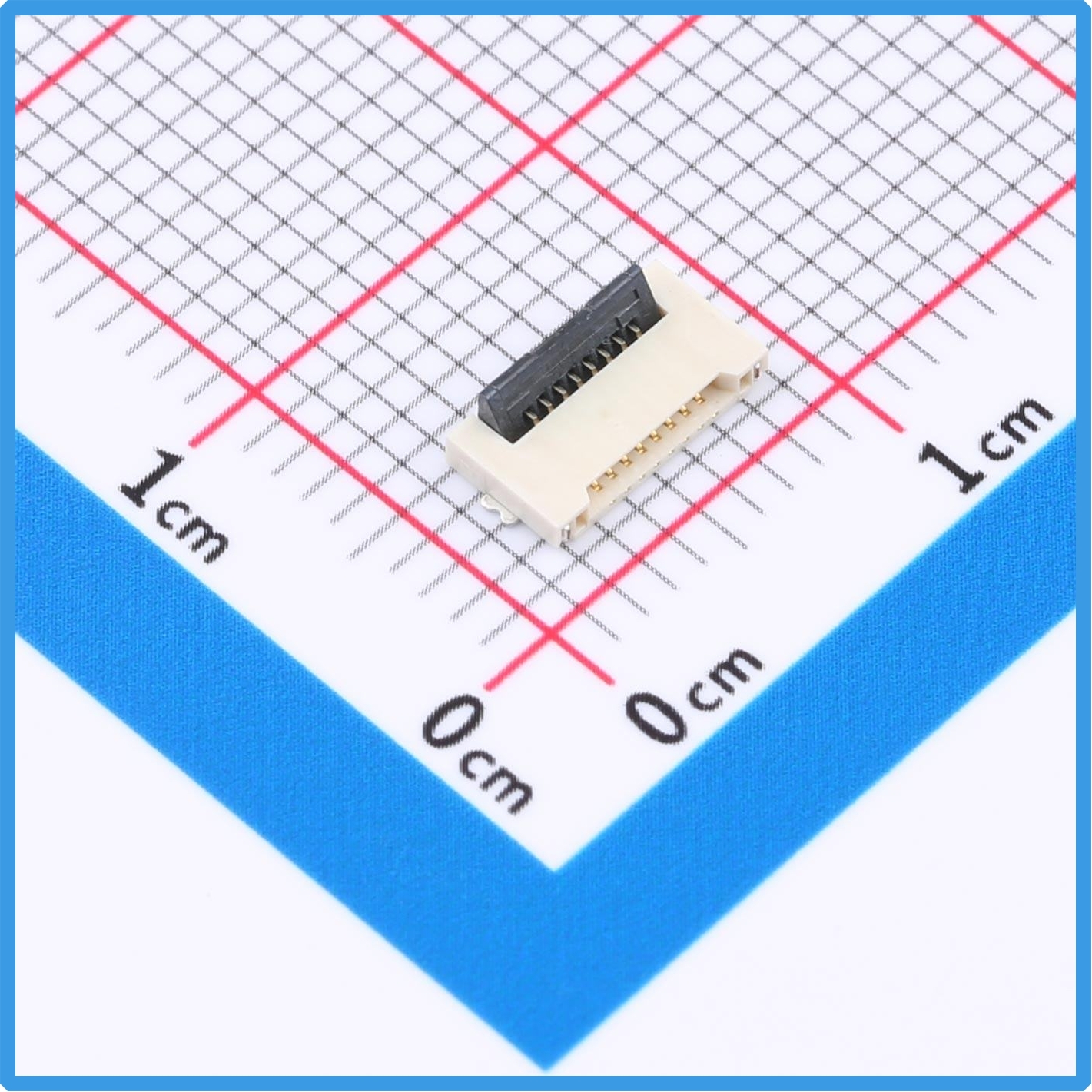

Kinghelm金航标KH-FPC0.5-H1.2SMT-8P-QCHF产品图

一、1.2mm超薄设计——为“薄”而生

对于消费电子和便携设备而言，厚度是产品体验的关键指标之一。KH-FPC0.5-H1.2SMT-8P-QCHF的板上高度仅为1.2mm，属于典型的低矮型设计。

这是什么概念？一枚一元硬币的厚度约1.85mm，这款连接器比硬币还要薄三分之一。在智能手机、可穿戴设备等对厚度要求极为严格的应用场景中，低高度连接器可以显著减少堆叠厚度，使主板与屏幕、电池等部件之间的空间利用更加高效。

同时，该产品采用卧贴SMT安装方式，进一步优化了垂直空间利用率。与立式安装相比，卧贴方式让连接器“躺”在PCB表面，不向垂直方向“抢空间”，为整机厚度的压缩留出了宝贵余量。对于追求极致轻薄的设备而言，这1.2mm的高度优势可能就意味着产品厚薄等级的跨越。

二、翻盖式锁定——装配效率与连接可靠性的双重保障

KH-FPC0.5-H1.2SMT-8P-QCHF采用翻盖式（前插后翻）锁定结构。这一设计看似简单，实则解决了FPC连接中两个最核心的痛点：装配效率和连接可靠性。

从操作流程来看：翻开翻盖→插入FPC排线→闭合翻盖锁定。整个过程无需任何工具，徒手即可完成。与传统锁扣式连接器相比，这种设计在多次插拔使用中表现出更好的一致性，尤其适用于需要维护或更换排线的应用环境。

更重要的是，翻盖闭合后能够对FPC排线形成稳定压接，有效避免排线松动或接触不良。在便携设备频繁移动、振动的使用场景下，这种锁定方式提供的机械保持力，直接转化为信号传输的长期稳定性。

三、双侧触点——用“双倍接触”保障信号完整

在8个触点的有限空间内，KH-FPC0.5-H1.2SMT-8P-QCHF采用了双侧触点结构（上下接触）。

这意味着FPC排线的上下两个表面都能够与连接器触点形成电气接触。在同一连接界面中，双侧触点设计实现了更高密度的信号分布。对于8Pin配置而言，这种设计不仅提升了单位面积内的信号通道密度，更重要的是——多点接触结构有助于降低接触电阻波动，并在一定程度上优化信号完整性表现。

此外，该产品触头采用磷青铜材质，具备良好的弹性与导电性能，在反复插拔过程中能够保持稳定的接触状态。触点表面经镀金处理，有效降低氧化风险，在长期使用环境中维持稳定的电气连接。

四、编带包装——为规模化量产铺路

对于生产制造而言，选对连接器不仅关乎性能，更关乎效率。KH-FPC0.5-H1.2SMT-8P-QCHF采用编带包装方式，完美契合自动化SMT贴装流程。

在规模化生产中，编带包装意味着可以直接上贴片机，无需人工摆盘，大幅提升装配效率并减少人工干预带来的偏差。这对于追求高产量、高一致性的电子制造企业而言，是实实在在的成本优势。

五、应用场景：哪些设备需要它？

KH-FPC0.5-H1.2SMT-8P-QCHF的8Pin配置、1.2mm高度和0.5mm间距，使其尤其适合以下应用场景：

可穿戴设备——智能手表、智能手环、TWS耳机充电仓等对空间和重量极为敏感的产品，需要连接器“隐形”般的存在。

便携式记录设备——运动相机、便携式记录仪等，对重量和体积有一定要求，连接器不能增加过多负担。

安防监控——高清摄像头、云台系统内部空间有限，需要支持多路信号稳定连接。

医疗传感器——便携医疗设备对尺寸要求极为严格，同时需要高可靠的信号传输。

智能终端——平板电脑、游戏手柄等消费电子产品，在有限空间内完成复杂电路之间的信号连接。

六、品质保障：金航标的底气

KH-FPC0.5-H1.2SMT-8P-QCHF的工作温度范围为-25℃至+85℃，额定电压50V，适配柔性电缆厚度0.3mm。这些参数覆盖了绝大多数工业与消费类电子设备的使用环境。

Kinghelm金航标在连接器与射频组件领域深耕多年，技术团队来自清华大学和电子科技大学，已取得多项发明专利及ISO9001、RoHS、REACH等认证。“金航标，连接世界”不仅是一句口号，更是对产品品质的持续承诺。

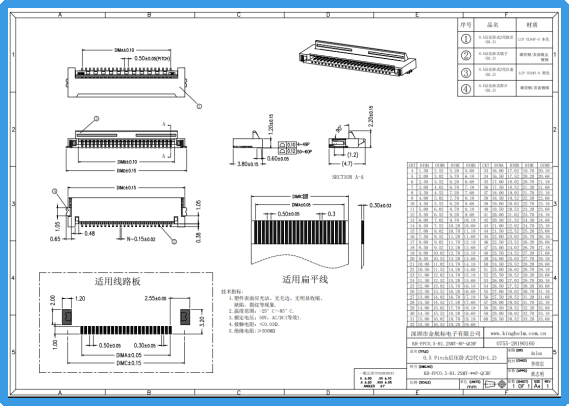

Kinghelm金航标KH-FPC0.5-H1.2SMT-8P-QCHF规格书

结语

在电子产品不断“瘦身”的时代，每一颗元器件都在为空间让路。KH-FPC0.5-H1.2SMT-8P-QCHF以1.2mm的超薄高度、0.5mm的精密间距、翻盖式锁定与双侧触点设计，为工程师提供了一个不妥协的选择——不妥协于空间，不妥协于可靠性，不妥协于装配效率。

0.42克的重量，承载的是一次次稳定的信号传输；1.2mm的高度，释放的是整机设计的无限可能。当你的下一个设计需要在“薄”与“稳”之间找到平衡点时，KH-FPC0.5-H1.2SMT-8P-QCHF值得纳入考量。
