分享板对板连接器的工作原理、功能及参数选择

电子资讯|Electronic information|

2023-02-09 18:02:38 542

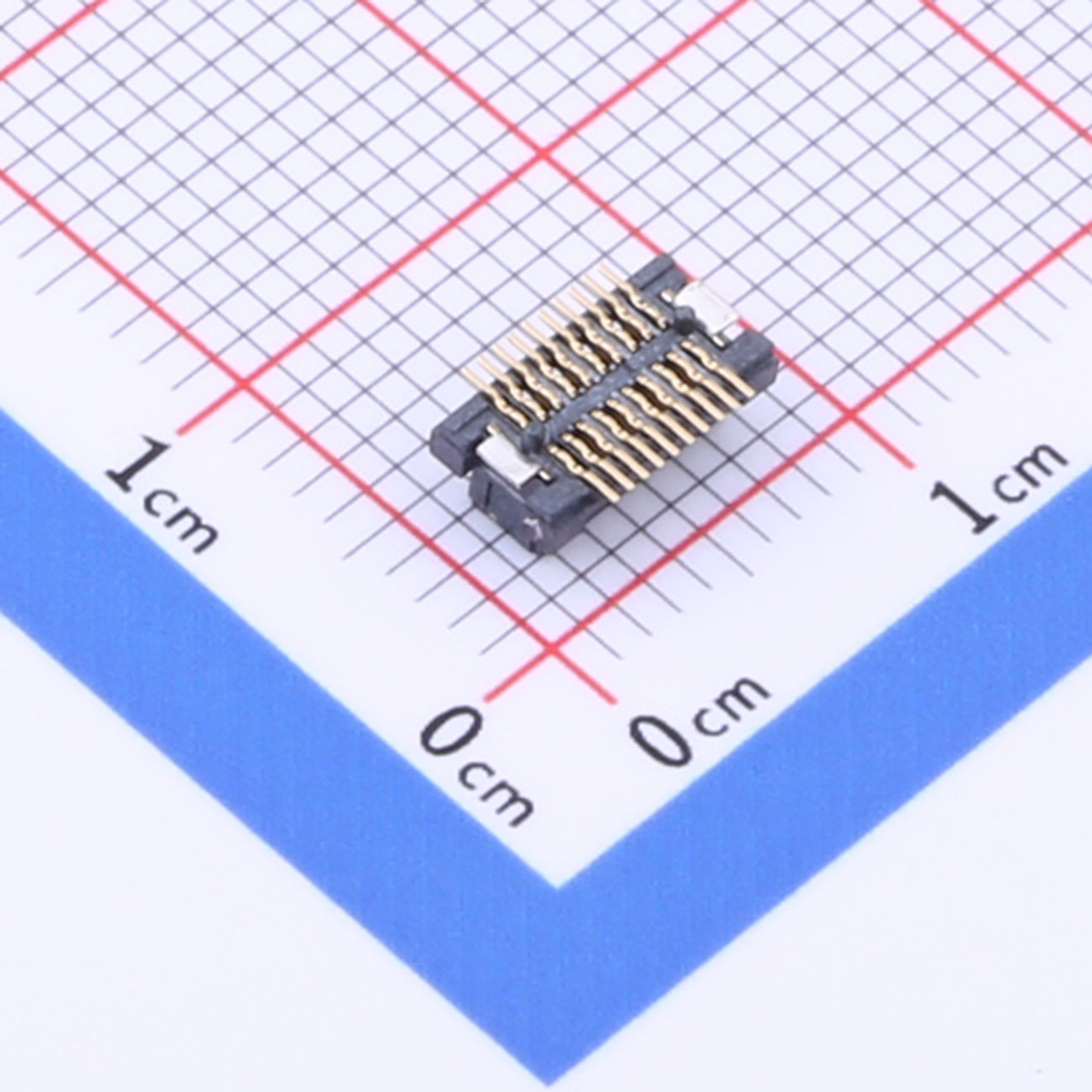

板对板连接器是必不可少的微型耦合插头和插座。连接器的引脚可以直接连接印刷电路板(PCB)之间的电源和信号。本文金航标电子主要介绍下板对板连接器的作用以及如何选择板对板连接器的参数。

板对板连接器的功能

在电子制造中，整个设备可能需要合适的可用空间，因为如果电路板设计阶段的PCB往往会占用过多的空间，则设备可能会被分成两块或更多的板。板对板连接器可以连接板之间的电源和信号，以完成所有连接。

板对板连接器可以简化电路板的设计过程。较小的PCB通常需要制造设备，而制造设备无法容纳较大的PCB。无论器件被挤压成单个PCB还是多个PCB，都需要考虑功耗。

此外，板对板连接器的使用还简化了电子设备的生产和测试。简化电子制造业的测试反映了巨大的成本节约。高密度PCB在单位面积上有更多的走线和元件。最好是用几块互联的中密度板设计设备或产品，而不是单块高密度板。

如何选择板对板连接器参数？

1.注意针脚和间距。

引脚数和引脚间距是选择连接器的基本依据。要选择的引脚数量取决于连接信号的数量，对于一些SMD连接器，引脚数量不应太大。因为在贴片机的焊接过程中，由于温度较高，连接器塑料会受热变形，中间凸起会造成引脚虚焊。

2.注意电气性能。

连接器的电气性能主要包括:极限电流、接触电阻、绝缘电阻和电气强度等。连接大功率电源时注意连接器的极限电流；传输LVDS等高频信号时，要注意接触电阻。通常，连接器具有低且恒定的接触电阻，通常在几十mω到几百mω的范围内。

3.关注环境性能。

根据具体的应用环境。比如在应用环境比较潮湿的情况下，对连接器的耐湿性和耐盐雾性要求较高，需要保证连接器的金属触点不生锈。在工业控制领域，对连接器的抗振动和冲击性能要求很高，以防止连接器在振动过程中脱落。

4.注意机械性能。

连接器的机械性能包括插拔力和机械防呆性等。机械防呆对于连接器来说非常重要，一旦反插可能会对电路造成不可逆的损坏。

关于板对板连接器的问题，本文重点介绍了板对板连接器的作用，以及板对板连接器参数如何选择。可以看到板对板连接器的作用很明显，至于如何选择，大家需要注意文中提到的这些注意事项。


免责声明：本文采摘自网络，本文仅代表作者个人观点，不代表金航标及行业观点，只为转载与分享，支持保护知识产权，转载请注明原出处及作者，如有侵权请联系我们删除。
