板对板连接器规格详解：3 大核心参数 + 选型对照表

2025-08-02 09:11:34 1

板对板连接器的规格参数直接决定其能否适配设备需求 —— 某医疗设备因选错引脚间距（0.5mm 误选 0.8mm）导致插合不稳，维修率上升 40%；某工业机器人因忽视振动规格（100Hz 抗振不足），运行半年后连接器松动引发停机。本文系统拆解板对板连接器的 12 项关键规格（电性能、机械性能、环境性能），附场景适配表，帮你避免 90% 的规格匹配错误。

一、电性能规格：决定信号传输的核心指标

电性能参数直接影响连接器的导电能力和信号完整性，是高速、高功率场景的选型关键。

1. 额定电流（载流能力）

· 定义：单引脚长期工作可承载的最大电流（环境温度 25℃时），主流规格有 0.5A、1A、2A、3A、5A。

· 关键规律：电流与引脚截面积正相关（0.3mm² 引脚对应 2A，0.5mm² 对应 3A），且随温度升高而衰减 ——85℃时额定电流降至常温的 70%（如 3A→2.1A）。

· 场景适配：

· 低电流（≤1A）：传感器、摄像头模组（如手机前置摄像头的 0.5A 连接器）；

· 中电流（1-3A）：主板与显示屏（如平板电脑的 2A 背光电源传输）；

· 高电流（≥5A）：工业电源板（如 PLC 控制柜的 5A 电源接口）。

2. 接触电阻

· 定义：引脚接触点的电阻值，优质连接器初始接触电阻≤20mΩ，插拔 500 次后应≤50mΩ。

· 测试标准：按 IEC 60512，用 100mA 电流测量（避免焦耳热影响），同一批次偏差需≤10mΩ。

· 风险提示：接触电阻＞100mΩ 时，会导致信号衰减（如 100Mbps 信号传输损耗增加 30%），需排查引脚氧化或虚接。

3. 绝缘电阻

· 定义：相邻引脚间的绝缘能力，常温下需≥1000MΩ（500V DC 测试），潮湿环境（95% RH）下≥100MΩ。

· 失效后果：绝缘电阻＜100MΩ 可能引发信号串扰（如 HDMI 与 USB 信号混叠），极端情况导致短路烧毁设备。

4. 耐电压（ dielectric withstand voltage）

· 定义：引脚间或引脚与外壳间能承受的最大交流电压（1 分钟不击穿），常见规格 500V AC、1000V AC。

· 安全余量：实际应用电压应≤70% 耐电压（如 500V 规格建议用于≤350V 场景），医疗设备需留 50% 余量（防电击风险）。

5. 传输速率与阻抗

· 高速信号关键参数：

· 差分阻抗：高速连接器需控制在 90Ω±10%（USB 3.0/4.0）或 50Ω±10%（射频信号）；

· 传输速率：0.8mm 间距连接器支持≤5Gbps，0.5mm 间距可达 10Gbps，0.4mm 间距适配 20Gbps（如 PCIe 5.0 设备）。

· 测试方法：通过 TDR（时域反射仪）测量阻抗连续性，波动需≤15%（确保信号无反射）。

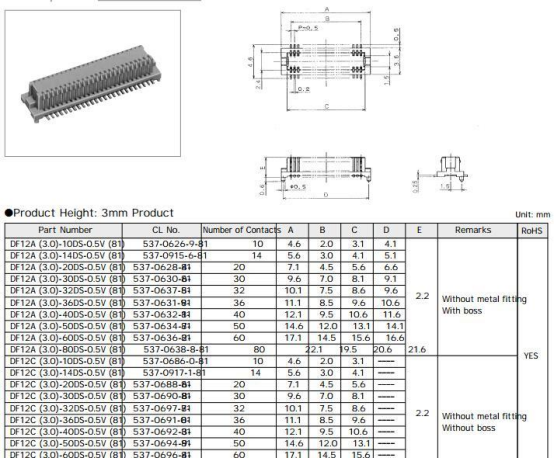

12.11

二、机械性能规格：影响连接可靠性的物理参数

机械性能决定连接器的安装精度、插拔寿命和抗振动能力，是工业、车载场景的重点考察项。

1. 引脚间距（Pitch）

· 主流规格：0.4mm、0.5mm、0.8mm、1.0mm、1.27mm、2.54mm，精度误差需≤±0.05mm（否则导致插合偏移）。

· 选型公式：间距 =（PCB 板线宽 + 线距）×2，如手机主板线宽 0.15mm、线距 0.15mm，适配 0.6mm 间距（实际选 0.5mm 标准规格）。

· 典型应用：

· 0.4-0.5mm：智能手机、智能手表（空间紧张，需 SMT 精密焊接）；

· 0.8-1.0mm：平板电脑、路由器（平衡密度与工艺性）；

· 2.54mm：工业控制柜（人工焊接方便，维护性好）。

2. 插合高度（Stack Height）

· 定义：连接器插合后两 PCB 板之间的距离，规格覆盖 1.5mm-30mm，常见 5mm、8mm、10mm、15mm。

· 关键要求：高度公差≤±0.2mm（如 10mm 规格实际应在 9.8-10.2mm），否则导致插合过紧或接触不良。

· 测量方法：用千分尺在连接器四角取平均值，确保与设备预留空间匹配（建议预留 0.5mm 冗余）。

3. 插拔次数（寿命）

· 标准规格：30 次、50 次、100 次、500 次、1000 次（按 IEC 60512 测试，每次插拔后接触电阻变化≤30%）。

· 材质影响：镀金层厚度决定寿命 ——1μm 镀金支持 100 次插拔，3μm 镀金可提升至 500 次（车载级要求≥500 次）。

· 场景适配：

· 低频次（≤30 次）：一次性医疗设备（如监护仪一次性主板）；

· 中频次（100-500 次）：消费电子（如手机维修时的连接器）；

· 高频次（≥1000 次）：工业测试设备（频繁更换模块）。

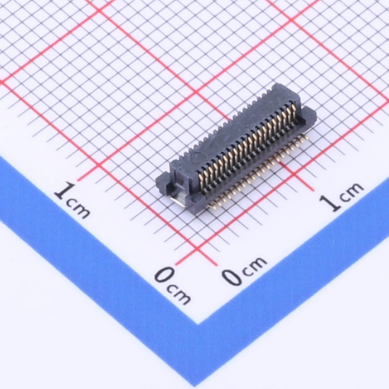

12.12

4. 插拔力（insertion/Extraction Force）

· 规格范围：单引脚插入力 2-30N，拔出力 0.5-10N，整排总力需均匀（偏差≤20%）。

· 风险点：插入力过大（＞30N）易导致 PCB 板变形；拔出力过小（＜0.5N）抗振动能力差（如车载场景易脱落）。

· 测试标准：用测力计匀速插拔（速度 25mm/min），记录峰值力并计算偏差值。

5. 抗振动与冲击

· 振动规格：

· 消费电子：10-500Hz，加速度 10G，持续 1 小时（无电气中断）；

· 车载电子：10-2000Hz，加速度 20G，持续 4 小时（符合 ISO 16750 标准）；

· 冲击规格：100G/11ms（半正弦波），工业级要求 300G/6ms（如汽车碰撞测试）。

· 结构关联：浮动式连接器（±0.5mm 浮动量）抗振动能力比固定型高 3 倍，适合机器人、无人机等动态场景。

三、环境性能规格：适应不同工况的耐受能力

环境性能决定连接器在极端温度、湿度、腐蚀环境下的稳定性，是户外、医疗、军工场景的核心指标。

1. 工作温度范围

· 常规规格：

· 商业级：0℃-70℃（办公室设备，如打印机）；

· 工业级：-40℃-85℃（工厂自动化设备）；

· 车载级：-40℃-105℃（发动机舱附近需 - 40℃-125℃）；

· 材料影响：塑胶外壳材质决定耐温上限 ——PA66（70℃）、LCP（125℃）、PPS（150℃），高温场景必须选 LCP 或 PPS 材质。

2. 耐湿性与防水等级

· 潮湿测试：40℃、95% RH 环境下放置 1000 小时，绝缘电阻仍需≥100MΩ（无腐蚀、无短路）。

· 防水等级：

· IP40：防固体颗粒（适合室内干燥环境）；

· IP67：短时浸水（1 米水深 30 分钟，如户外监控设备）；

· IP69K：高温高压水冲洗（车载清洗场景）。

3. 耐腐蚀性

· 盐雾测试：5% NaCl 溶液、35℃环境下喷雾 48 小时（工业级）或 96 小时（车载级），引脚镀层无腐蚀（镀层厚度≥1μm 金或 5μm 镍）。

· 适用场景：海洋设备（高盐雾）、化工车间（腐蚀性气体）需选镀金 + 密封结构连接器。

1.4

四、规格选型决策表（附常见场景适配方案）

应用场景	核心规格要求	推荐参数组合
智能手机主板	小间距、低高度、高速率	0.4mm 间距，1.5-3mm 高度，10Gbps 速率，-40℃-85℃
工业机器人	抗振动、中电流、工业级温度	0.8mm 间距，5-10mm 高度，2A 电流，±0.5mm 浮动量
车载中控	宽温、高插拔寿命、抗冲击	1.0mm 间距，8mm 高度，500 次插拔，-40℃-105℃
医疗监护仪	低接触电阻、防腐蚀、IP64 防水	0.5mm 间距，3-5mm 高度，0.5A 电流，镀金层 3μm
户外充电桩	高载流、IP67 防水、宽温	2.54mm 间距，10-15mm 高度，5A 电流，-40℃-85℃

总结：规格选型的 3 个黄金法则

1. 优先级排序：电性能（满足信号 / 电流需求）→机械性能（适配安装空间）→环境性能（匹配工况），如新能源汽车连接器需先确保 3A 载流，再选 10mm 高度，最后满足 - 40℃-125℃宽温。

2. 预留安全余量：额定电流取实际需求的 1.5 倍（如设备需 2A，选 3A 规格）；温度范围覆盖工况极端值 + 20℃（如户外最高 50℃，选 70℃以上规格）。

3. 标准化优先：优先选用 0.5mm、0.8mm、2.54mm 等主流间距规格，比定制规格成本低 50%，交货周期缩短 70%。

若需验证规格适配性，可通过 “规格三维评估表”（电性能 × 机械性能 × 环境性能）打分，80 分以上为适配方案（附计算公式：得分 =（实际值 / 需求值）× 权重，权重按场景设定）。
