板对板连接器：工作原理与全场景应用指南

2025-08-05 15:27:55 4

在智能手机、工业机器人、医疗设备等精密电子设备中，板对板连接器是实现上下层电路板 “对话” 的核心组件。它能在 0.4mm 的微小间距内完成每秒 10Gbps 的信号传输，也能在 - 40℃至 125℃的极端环境中保持稳定导电。本文将从物理接触到信号传输的底层原理讲起，详解板对板连接器的工作机制及 8 大主流应用场景，帮你理解其在电子设备中的 “桥梁” 作用。

一、板对板连接器的 3 层工作原理：从物理接触到信号传输

板对板连接器的功能实现依赖 “机械结构 - 电气连接 - 信号优化” 的三层协同，任何一层失效都会导致设备通信中断。

1. 机械接触原理：压力确保可靠导通

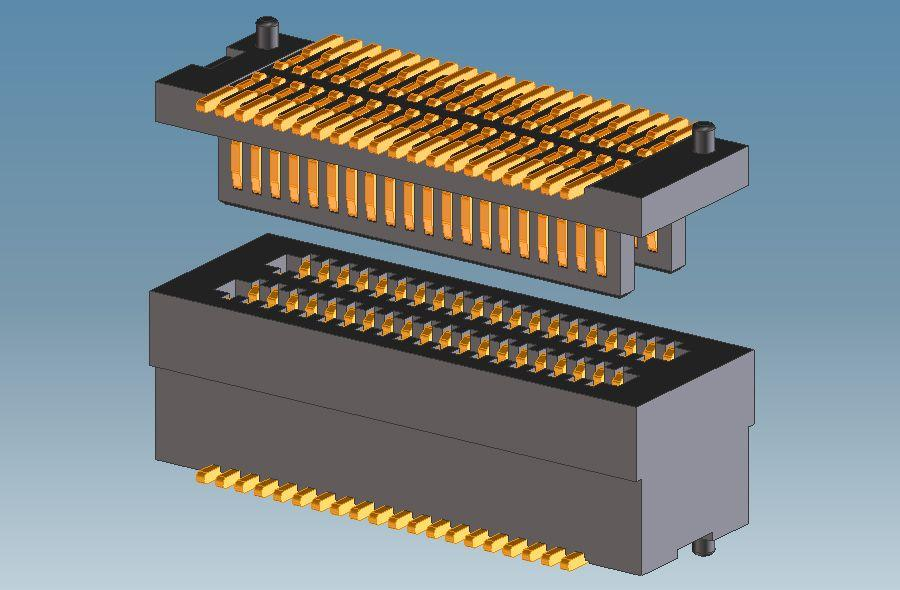

· 核心结构：由公座（Pin Header）的金属针脚与母座（Socket）的弹性接触片组成，插合时针脚挤压接触片产生正向压力（通常 50-300g），确保金属面紧密贴合（接触面积≥0.01mm²）。

· 关键参数：

· 插拔力：单针插入力 2-30N（过大会导致 PCB 板变形），拔出力 0.5-10N（过小易受振动脱落）；

· 接触稳定性：针脚与接触片的配合间隙≤0.05mm，避免插合时出现 “虚接”（电阻瞬间飙升至 100mΩ 以上）。

· 失效风险：若压力不足（＜30g），会因振动导致接触电阻波动（±50mΩ），引发信号传输错误（如传感器数据跳变）。

2. 电气传导原理：低阻路径实现电流 / 信号传输

· 电流传导：金属针脚（铜合金基材 + 镀金层）提供低阻路径，接触电阻≤20mΩ（初始值），确保电流损耗＜1%（如 3A 电流的功率损耗＜0.18W）。

· 信号传输：

· 低速信号（＜100Mbps）：通过单根针脚传输，依赖绝缘电阻（≥1000MΩ）防止串扰；

· 高速信号（≥1Gbps）：采用差分对设计（相邻针脚传输正负信号），通过 90Ω±10% 的阻抗匹配抵消电磁干扰（EMI），如 USB 3.2 信号在 0.5mm 间距下传输速率可达 10Gbps。

· 材料影响：镀金层厚度（1-5μm）决定耐插拔次数（1μm 对应 100 次，5μm 对应 500 次），银镀层导电性更优但易氧化（适合封闭环境）。

3. 环境适应原理：结构设计抵御外部干扰

· 抗振动机制：浮动式连接器（X/Y 轴 ±0.5mm 浮动量）通过弹性结构吸收振动能量，在 10-2000Hz 振动下保持接触压力稳定（波动≤10%）；

· 防腐蚀设计：

· 金属部件：镍底镀金（耐盐雾 48 小时）或钯镍合金（耐盐雾 1000 小时，医疗级设备用）；

· 塑胶外壳：LCP 材质（耐温 125℃）或 PPS 材质（耐温 150℃），抵御焊锡高温和环境老化；

· 密封防护：IP67 等级连接器通过橡胶密封圈实现防水，在 1 米水深 30 分钟内不进水（户外设备必备）。

KH-XH-15A-Z

二、板对板连接器的 8 大应用场景：从消费电子到工业军工

不同场景对连接器的性能需求差异显著，选型时需针对性匹配核心参数（间距、速率、环境耐受性等）。

1. 智能手机 / 平板：极致小型化与高速率

· 核心需求：小间距（0.4-0.5mm）、低高度（1.5-3mm）、高速信号（支持 5Gbps 以上）；

· 典型应用：

· 主板与显示屏模组：0.4mm 间距、200Pin 双排连接器，传输触控信号和显示数据；

· 电池与主板：1.0mm 间距、10Pin 连接器，支持 2A 电流传输（续航 5 小时以上）；

· 选型重点：LCP 外壳（耐回流焊 260℃）、镀金层 3μm（满足 50 次插拔维修需求）。

2. 工业机器人：抗振动与高可靠性

· 核心需求：浮动式设计（±0.5mm）、抗振动（20G 加速度）、宽温（-40℃-85℃）；

· 典型应用：

· 控制柜主板与伺服电机驱动板：0.8mm 间距、50Pin 连接器，传输控制信号（响应延迟＜1ms）；

· 机械臂关节模块：IP65 防护连接器，抵御粉尘和冷却液侵蚀；

· 选型重点：金属外壳屏蔽（抗 EMI 干扰）、插拔寿命 500 次以上（支持模块更换）。

3. 医疗设备：低风险与高精度

· 核心需求：低接触电阻（≤10mΩ）、防腐蚀（耐盐雾 96 小时）、生物兼容材质；

· 典型应用：

· 监护仪主板与传感器接口：0.5mm 间距、30Pin 连接器，传输心率 / 血氧等微弱信号（误差＜1%）；

· 输液泵控制板：1.27mm 间距连接器，支持 0.5A 电流（稳定控制流速）；

· 选型重点：通过 ISO 10993 生物兼容认证，绝缘电阻≥1000MΩ（防电击风险）。

4. 汽车电子：宽温与强环境适应

· 核心需求：耐温 - 40℃-105℃、抗冲击（100G/11ms）、高载流（3A 以上）；

· 典型应用：

· 车载中控与显示屏：1.0mm 间距、80Pin 连接器，传输音频 / 视频信号（支持 1080P@60Hz）；

· BMS 电池管理系统：2.54mm 间距连接器，每 Pin 载流 5A（适配电动汽车高压回路）；

· 选型重点：符合 AEC-Q200 车规认证，插拔力波动≤20%（确保行车安全）。

5. 智能家居：低成本与易安装

· 核心需求：中等间距（1.0-2.54mm）、低价格（单价＜1 元）、足够电流（1A）；

· 典型应用：

· 智能门锁主板与指纹模块：1.27mm 间距、8Pin 连接器，传输识别信号；

· 扫地机器人主板与电机：2.54mm 间距排针排母，成本比精密连接器低 60%；

· 选型重点：直插式设计（方便人工焊接）、耐温 70℃以上（抵御内部散热）。

6. 服务器 / 数据中心：超高速率与多 Pin 数

· 核心需求：高速率（20Gbps 以上）、多 Pin 数（200-500Pin）、低延迟；

· 典型应用：

· 主板与 PCIe 扩展卡：0.8mm 间距、160Pin 连接器，支持 PCIe 5.0 协议（32Gbps）；

· 存储阵列背板：差分对设计连接器，传输 SAS/SATA 信号（无丢包）；

· 选型重点：阻抗匹配（±5Ω）、屏蔽设计（减少串扰）。

7. 无人机 / 航空设备：轻量化与抗冲击

· 核心需求：重量轻（＜5g）、抗冲击（300G/6ms）、小体积；

· 典型应用：

· 飞控主板与 GPS 模块：0.5mm 间距、20Pin 连接器，重量仅 2g；

· 电池与动力系统：1.0mm 间距、12Pin 连接器，支持 10A 瞬时电流（满足起飞推力）；

· 选型重点：高强度塑胶（如 PEEK）、针脚防弯折设计（耐坠地冲击）。

8. 物联网传感器：低功耗与小体积

· 核心需求：超小尺寸（3mm×3mm）、低插损（＜0.5dB）、适配电池供电；

· 典型应用：

· 温湿度传感器与无线模块：0.8mm 间距、6Pin 连接器，传输数据电流＜10mA；

· 智能水表主板：IP68 防水连接器，埋地环境下稳定工作 5 年；

· 选型重点：低接触电阻（减少功耗损失）、防反插设计（避免安装错误）。

三、选型避坑：3 个关键匹配原则

1. 信号类型优先：

· 低速信号（如 GPIO）：选普通排针排母（成本低）；

· 高速信号（如 USB 3.2）：必须用差分对连接器（阻抗 90Ω）；

· 大电流（＞3A）：选粗针脚（直径≥0.6mm）连接器，避免发热（温升＜30℃）。

2. 环境参数卡死后门：

· 户外 / 潮湿环境：IP67 以上防水 + 耐盐雾 48 小时；

· 高温环境（如汽车发动机舱）：LCP 外壳 + 125℃耐温；

· 振动场景（如机器人）：浮动式设计 + 20G 抗振。

3. 空间限制倒推规格：

· 手机等超薄设备：0.4mm 间距 + 1.5mm 高度（如 molex 503548 系列）；

· 工业控制柜（空间宽松）：2.54mm 间距（方便维修，如 TE 175965 系列）。

总结：连接器是设备的 “血管”，原理决定适配边界

板对板连接器的工作原理看似简单（金属接触 + 信号传导），实则是材料科学、结构力学与电磁理论的综合应用。从智能手机的 0.4mm 精密连接到工业设备的强振动耐受，每个场景的选型都是对 “机械可靠性”“电气性能”“环境适应性” 的平衡。

记住：没有万能的连接器，只有匹配的方案。若需为特定设备（如新能源汽车 BMS、医疗监护仪）选型，可提供信号类型（高速 / 低速）、环境温度、安装空间三个核心参数，快速锁定适配型号。
