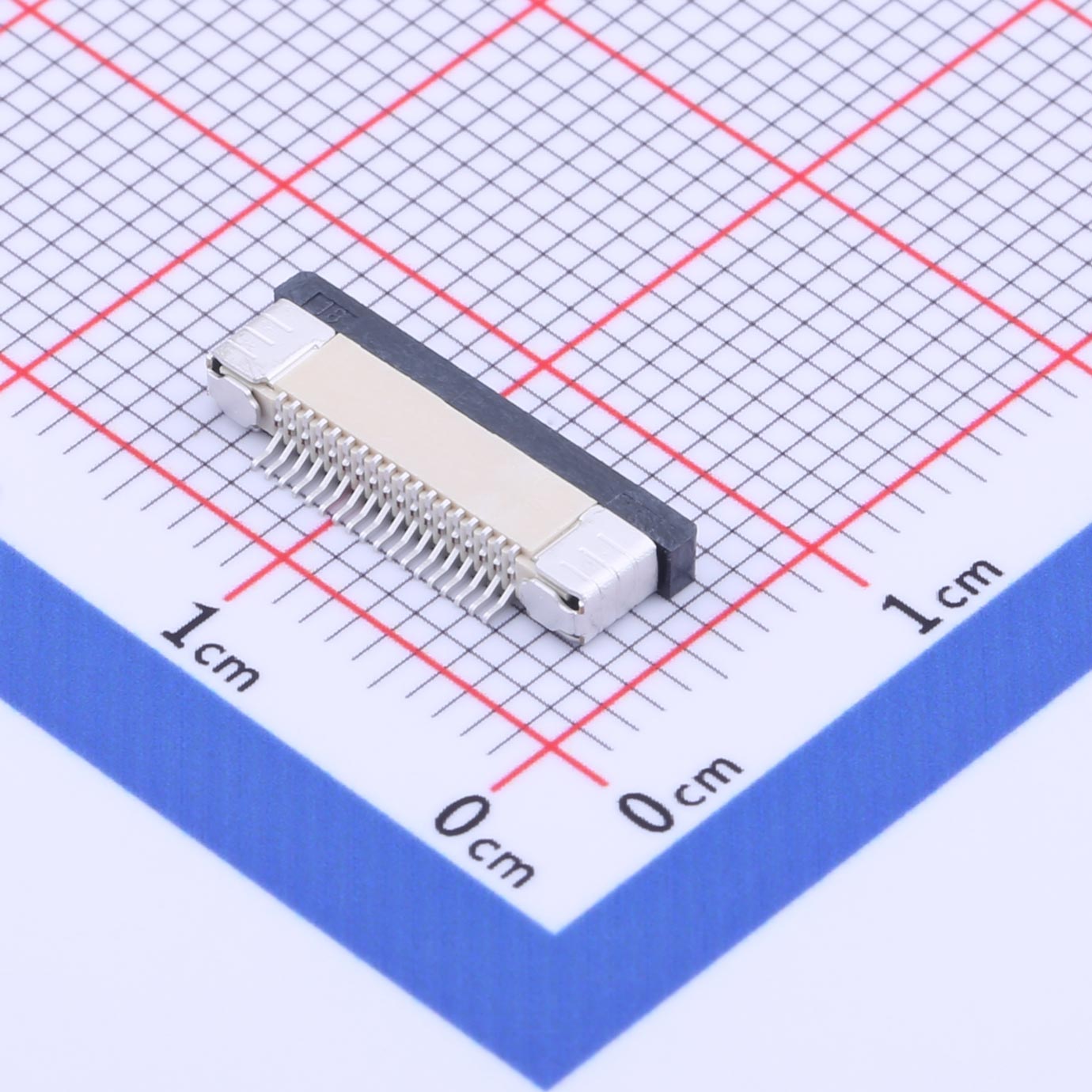

线对板/线对线连接器 > FFC/FPC连接器 >20P 0.5mm >——KH-CL0.5-H2.0-20PIN

KH-CL0.5-H2.0-20PIN 是一款由金航标（Kinghelm）生产的高品质线对板/线对线连接器，专为FFC（Flexible Flat Cable，柔性扁平电缆）和FPC（Flexible Printed Circuit board，柔性印刷电路板）设计。该连接器提供20个引脚，引脚间距为0.5mm，支持高密度信号传输和电源连接，适用于空间受限且对连接密度要求较高的应用场景。

品　　牌： kinghelm(金航标)
厂家型号： KH-CL0.5-H2.0-20PIN
封装： SMD
商品毛重： 0.462克(g)
包装方式：管装

产品名称

线对板/线对线连接器 > FFC/FPC连接器 > 20P 0.5mm —— KH-CL0.5-H2.0-20PIN（注意：原描述中的“18PIN”应为“20PIN”，以下内容将基于20PIN进行描述）

产品概述

主要特性

引脚数：20P

引脚间距：0.5mm

封装类型：通常为SMD（表面贴装）封装，便于自动化生产

安装类型：支持线对板和线对线连接，适用于多种安装方式

材料：采用高质量绝缘材料和导电材料，确保连接的稳定性和可靠性

耐温性：具有良好的耐高温和耐低温性能，适应各种工作环境

产品优势

高密度连接：20个引脚和0.5mm的引脚间距，提供了极高的连接密度，适合在有限的空间内实现复杂的连接需求。

高可靠性：经过严格的质量控制和测试，确保连接器在长期使用中保持稳定的连接性能。

易于安装：SMD封装设计使得连接器在PCB板上的安装更加简便快捷，提高了生产效率。

灵活性：FFC/FPC连接器的设计允许电缆在连接过程中具有一定的弯曲和扭曲能力，适应不同的安装位置和方向。

性能参数

商品目录	FFC/FPC连接器
锁定特性	抽屉式
触点类型	下接
触点数量	20P
间距	0.5mm
安装类型	卧贴
接入柔性电缆厚度	0.3mm
板上高度	2mm
工作温度范围	-25℃~+85℃

应用领域

消费电子：如智能手机、平板电脑、智能手表等便携式设备中的信号和电源连接。

汽车电子：用于汽车内部的各种电子控制系统和传感器之间的连接。

工业自动化：在工业自动化系统中，用于连接控制板和传感器、执行器等设备。

医疗设备：在医疗设备中，用于连接精密的传感器和控制器，确保数据传输的准确性和可靠性。

注意事项

安装前：请确保连接器的引脚与PCB板上的焊盘精确对齐，避免焊接过程中出现偏移或短路。

操作时：插拔连接器时，请轻拿轻放，避免使用过大的力量，以免损坏引脚或连接器本身。

工作环境：请注意连接器的工作环境温度和湿度，确保在规定的范围内使用，以延长连接器的使用寿命。

存储与运输：连接器应存放在干燥、无尘的环境中，避免受潮和污染，影响使用性能。

产品总结

KH-CL0.5-H2.0-20PIN 是一款专为FFC/FPC设计的高性能线对板/线对线连接器，具有高密度、高可靠性、易于安装和灵活性好等优点。它广泛应用于消费电子、汽车电子、工业自动化和医疗设备等领域，为各种电子设备的信号和电源连接提供了可靠的解决方案。在使用时，请遵循相关的安装和操作注意事项，以确保连接器的正常工作和设备的稳定运行。
