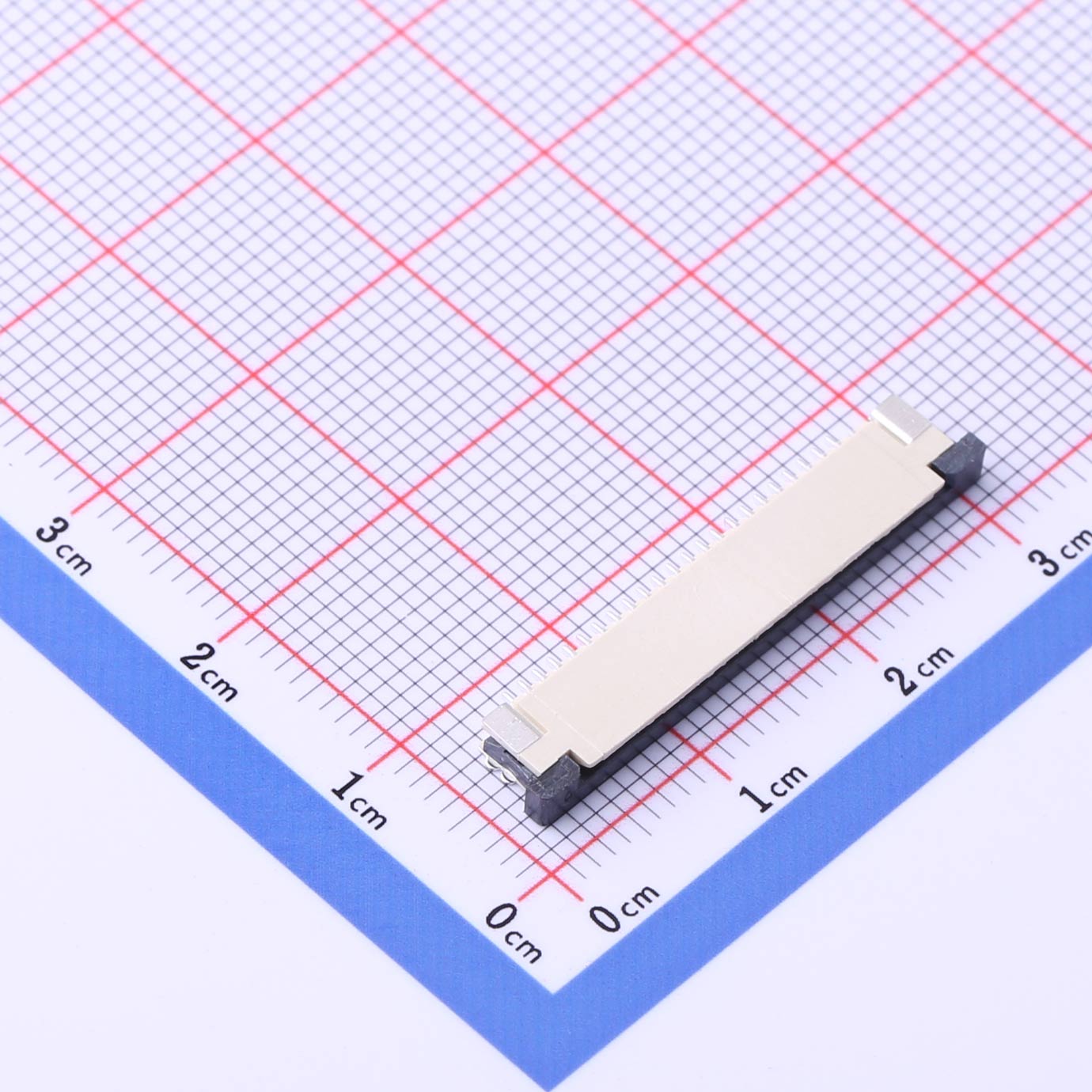

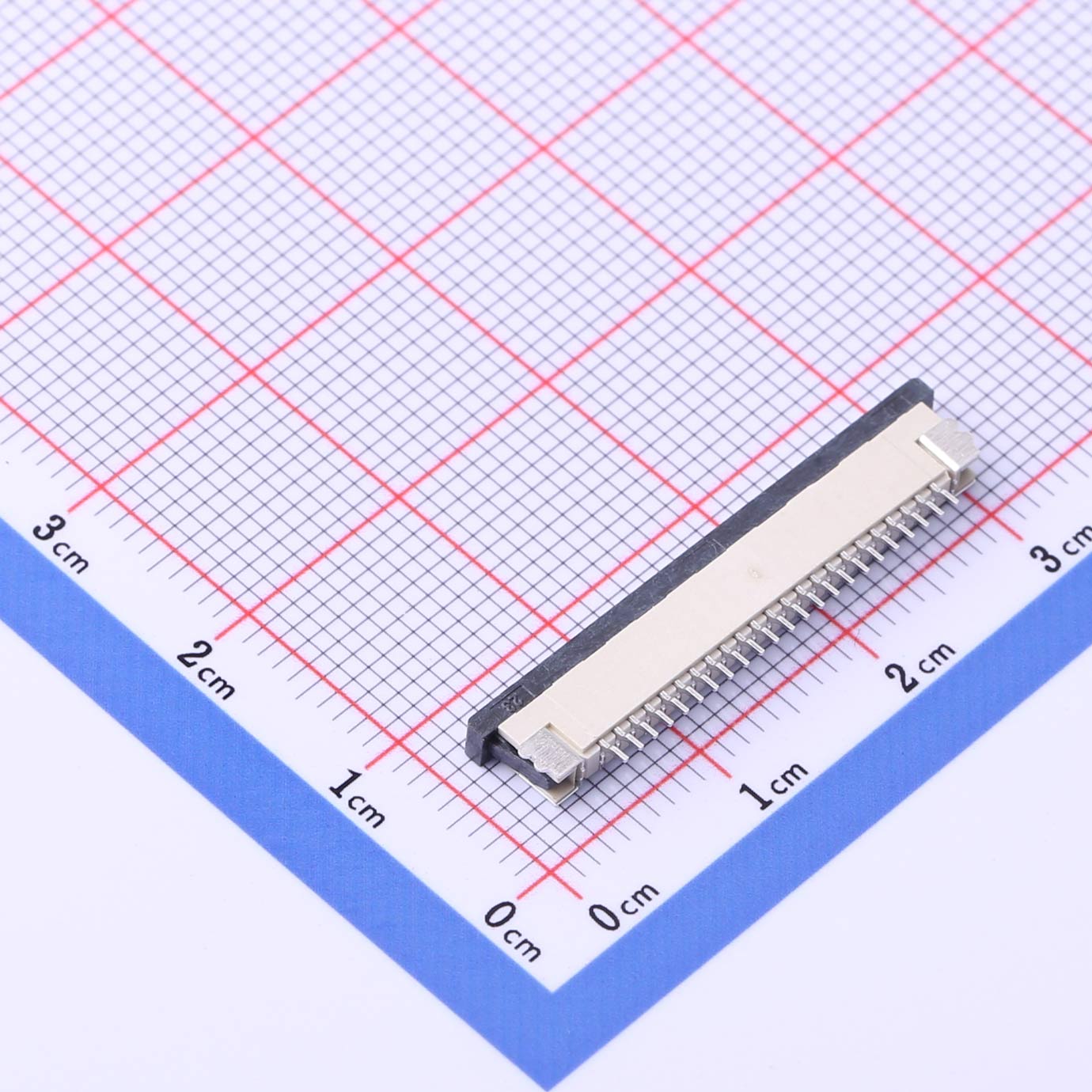

FFC/FPC连接器 > 间距:1mm P数:23P 抽屉式上接 >KH-CL1.0-H2.5-23PS

KH-CL1.0-H2.5-23PS是一款专为中高密度连接设计的FFC/FPC抽屉式上接连接器。该连接器采用1mm的引脚间距，集成了23个引脚，能够在较为紧凑的空间内实现信号和数据的高效传输。其抽屉式上接设计，不仅简化了安装流程，还确保了连接器与FFC/FPC线缆之间的稳固连接，提升了系统的整体性能和可靠性。

品　　牌： kinghelm(金航标)
厂家型号： KH-CL1.0-H2.5-23PS
封装： SMD,P=1mm,卧贴
商品毛重： 1.154克(g)
包装方式：管装

产品名称

FFC/FPC连接器 > 间距:1mm P数:23P 抽屉式上接 > KH-CL1.0-H2.5-23PS

产品概述

主要特性

适中引脚间距：1mm的引脚间距，平衡了引脚密度与安装便捷性，适用于多种应用场景。

高引脚数配置：23个引脚，支持多种信号和数据的传输，满足复杂电子系统的需求。

抽屉式上接设计：便于快速、准确地与FFC/FPC线缆对接，提高安装效率。

优质材料制造：选用高品质材料，确保连接器具有良好的电气性能和机械强度。

稳定可靠的连接：经过严格的质量控制和测试，保证连接器在各种环境下都能提供稳定可靠的连接。

产品优势

中高密度连接：在保持一定空间利用率的同时，实现了较高的引脚数集成。

高效传输性能：支持快速信号传输，满足大多数电子设备的性能需求。

简化安装流程：抽屉式设计降低了安装难度，提高了工作效率。

广泛适用性：适用于多种规格的FFC/FPC线缆，满足不同设备的连接需求。

性能参数

商品目录	FFC/FPC连接器
锁定特性	抽屉式
触点类型	上接
触点数量	23P
间距	1mm
安装类型	卧贴
接入柔性电缆厚度	0.3mm
板上高度	2.5mm
工作温度范围	-25℃~+85℃

应用领域

KH-CL1.0-H2.5-23PS连接器广泛应用于以下领域：

消费电子：智能手机、平板电脑、智能家居设备等内部组件的连接。

汽车电子：车载娱乐系统、导航系统、传感器等关键部件的连接。

工业控制：自动化设备、仪器仪表、控制系统等，实现信号和数据的传输。

医疗设备：医疗影像设备、监护仪、治疗仪等，确保数据传输的准确性和可靠性。

注意事项

精确对接：安装时请确保连接器与FFC/FPC线缆精确对接，避免引脚错位或损坏。

规范操作：按照操作手册进行安装和维护，避免不当操作导致连接器损坏。

环境适应性：注意连接器的使用环境，避免在极端温度、湿度或腐蚀性环境中使用。

定期检查：定期检查连接器的连接状态，确保引脚无松动、无腐蚀，保持连接性能的稳定。

产品总结

KH-CL1.0-H2.5-23PS作为一款中高密度FFC/FPC抽屉式上接连接器，以其适中的引脚间距、高引脚数配置、抽屉式上接设计以及优质的材料和稳定的性能，在消费电子、汽车电子、工业控制和医疗设备等领域展现出了广泛的应用价值。该产品不仅满足了中高密度连接的需求，还提升了系统的整体性能和可靠性，是精密设备连接的理想选择。在使用过程中，请严格遵守注意事项，以确保连接器的长期稳定运行。
