转接线射频线,IPEX转SMA镀金外螺内孔,RF1.13,L=55mm,五件套——KHB(RG113)-55-29

产品名称

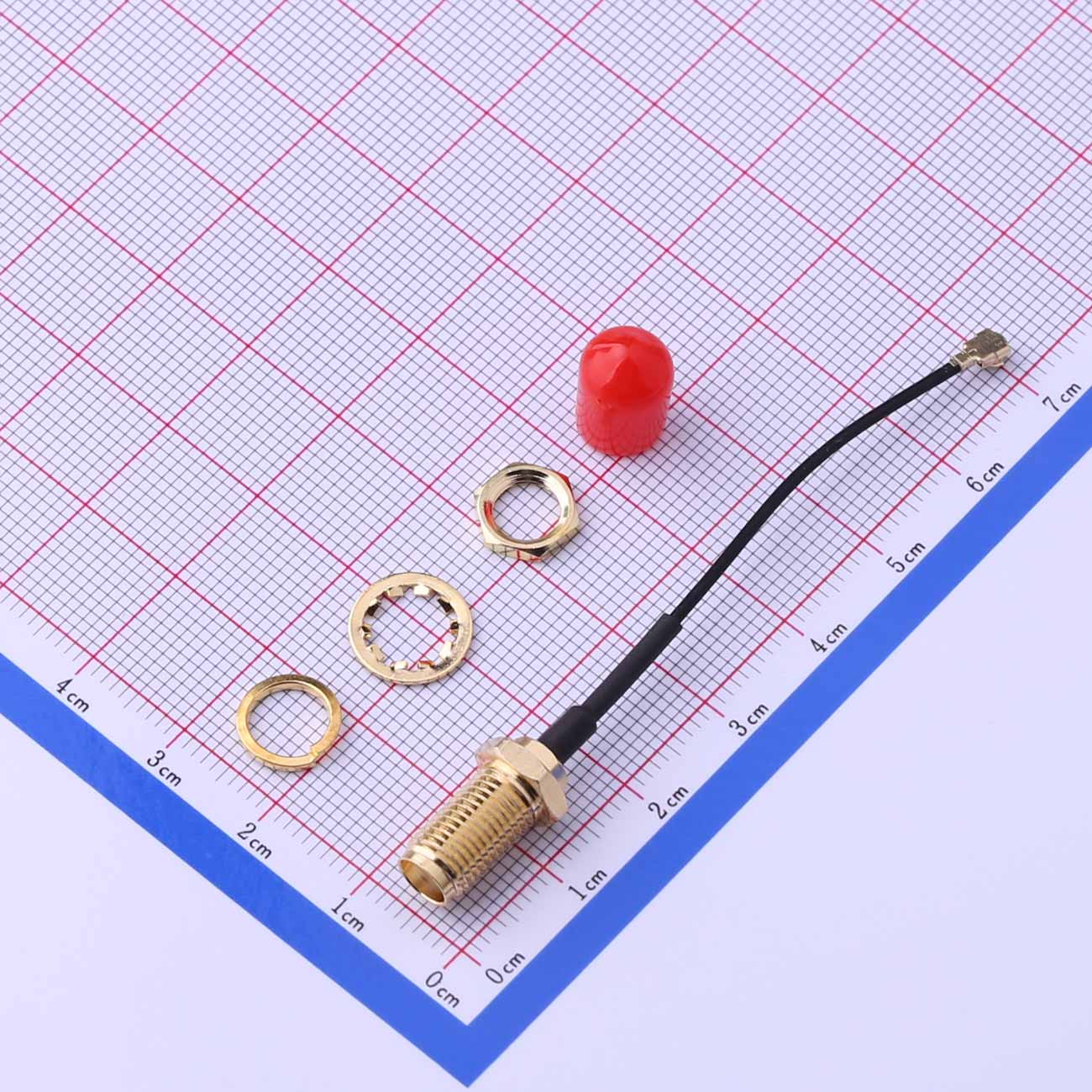

Kinghelm 金航标射频转接线 IPEX转SMA镀金头 RF1.13线长度55mm（五件套）KHB(RG113)-55-29

产品概述
KHB(RG113)-55-29是Kinghelm（金航标）品牌推出的一款高性能射频转接线，采用一端IPEX一代端子、一端SMA母头接口设计，专为短距离高频信号传输而设计。该产品使用高质量RF1.13同轴线材，外径小、柔性强，线长55mm，适用于WiFi、蓝牙、GPS、通信模组等对信号稳定性要求较高的应用场景。产品以五件袋装出售，便于测试和批量集成，广泛服务于通信电子、物联网、车载设备等行业。

主要特征

1.高质量射频接口：采用高仿IPEX第一代端子，结构精密，接触可靠，插拔顺畅；SMA母头为外螺纹、内孔设计，镀金处理，防氧化、抗腐蚀。

2.高性能同轴线：线材采用RF1.13黑色同轴线，外径1.13mm，信号损耗低，屏蔽效果好，适合高频传输。

3.标准线长设计：55mm标准长度，专为主板与天线、模组之间的短距连接设计，布线灵活，减少信号衰减。

4.结构稳固：焊接处加装黑色热缩套管，外径2.0mm，增强抗拉性能，保护接点，延长使用寿命。

5.轻巧设计：单件重量仅3.79克，轻便不占空间，适用于轻量化电子设备的装配。

6.五件套包装：袋装五条组合，方便批量采购、调试和替换。

产品优势

1.稳定传输性能：优质端子和同轴线材结合，保障高频信号的连续性与完整性，降低信号丢失和干扰。

2.适配性强：SMA标准接口兼容性高，可匹配市面多数天线、模组和射频端口，便于设备快速连接。

3.高性价比：五件套包装经济实用，适合工程开发、实验测试、小批生产等场景使用。

4.灵活布线：RF1.13柔性线缆可适应不同结构形态，在空间有限的设备中也能轻松布设。

5.优良工艺保障：Kinghelm坚持高标准生产流程，产品一致性强，质量可控，售后可靠。

性能参数

频率范围	DC-3GHz
阻抗	50Ω
电压驻波比	1.5 Max
绝缘电阻	5.0M OHM/Min
额定电压	DCV 300V 10MS
电阻	3.0Ω/Max

应用领域

1.无线通信模组（如WiFi/4G/5G模块）天线连接

2.GPS定位终端的射频延伸

3.无人机遥控与图传系统

4.智能穿戴设备的信号接驳

5.安防监控设备、无线摄像头等内置天线引出

6.工控设备、嵌入式系统中主板与外部天线的连接桥接

注意事项

1.安装时请确保接头对准接口，避免用力拉扯线材导致接头松动或断裂。

2.IPEX端子插拔请使用专用工具或适度操作，防止端子变形影响接触效果。

3.SMA端如长时间未使用建议加装防尘帽，防止氧化或积尘影响连接质量。

4.避免线缆长时间处于高温或潮湿环境，以免影响传输性能和使用寿命。

5.产品适用于高频连接使用，请勿用于大电流传输。

产品总结
KHB(RG113)-55-29是Kinghelm面向专业级射频连接领域推出的经典款短线射频转接线产品，凭借其55mm的精准长度、高品质IPEX与SMA接口、高柔性RF1.13线材以及五件装的实用组合，满足了从消费电子到工业设备的多样化射频连接需求。无论是新产品的研发测试、现有系统的升级维护，还是批量配套生产，KHB(RG113)-55-29都能为用户带来可靠、高效且经济的射频传输解决方案，是连接器选型中的优选之一。
