线对板/线对线 > FFC/FPC连接器 >30P 1mm> KH-FG1.0-H2.0-30PIN

KH-FG1.0-H2.0-30PIN FFC/FPC连接器是一款高性能的连接器，由金航标（Kinghelm）品牌生产。它特别设计用于将带状扁平柔性电缆（FFC）或柔性印制线路（FPC）连接到电路板（PCB）上，实现线对板或线对线的电气连接。这款连接器具有高密度、紧凑的外形尺寸，非常适合在狭小空间内使用。

品　　牌： kinghelm(金航标)
厂家型号： KH-FG1.0-H2.0-30PIN
封装： SMD
商品毛重： 1.009克(g)
包装方式：管装

产品名称

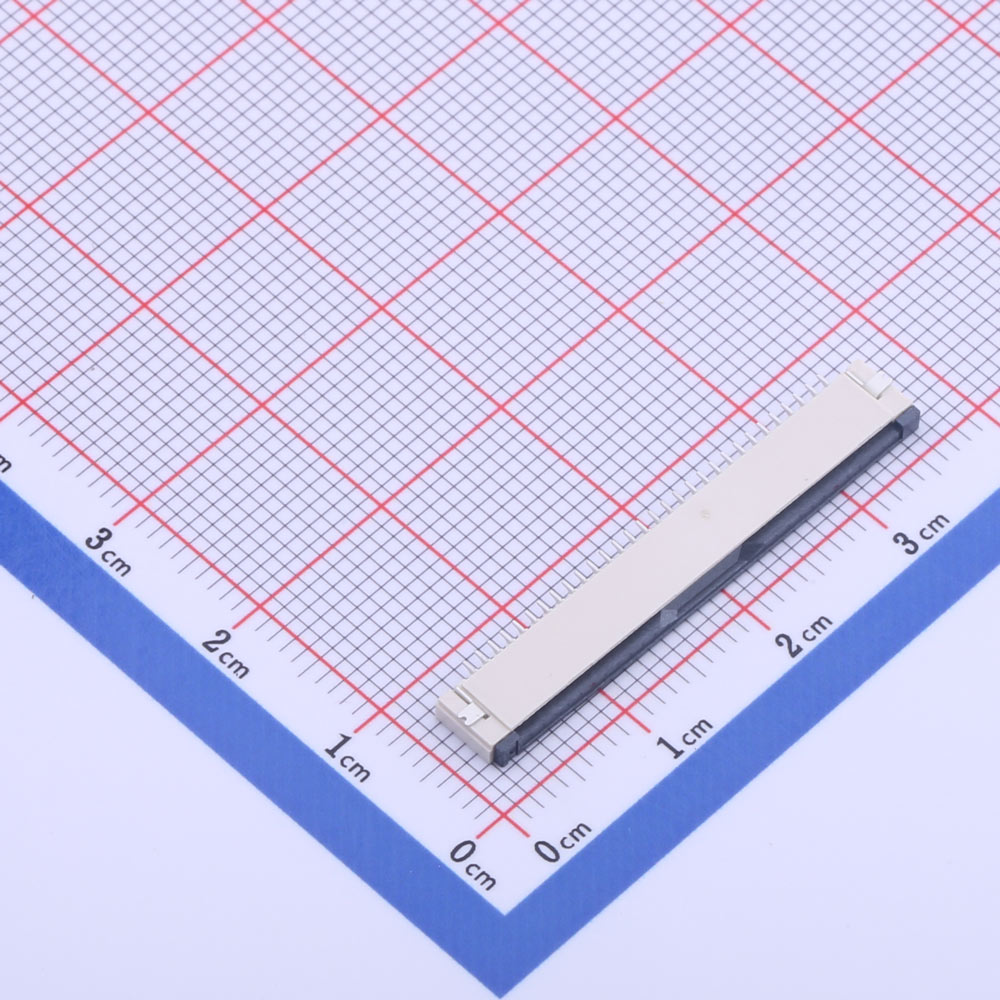

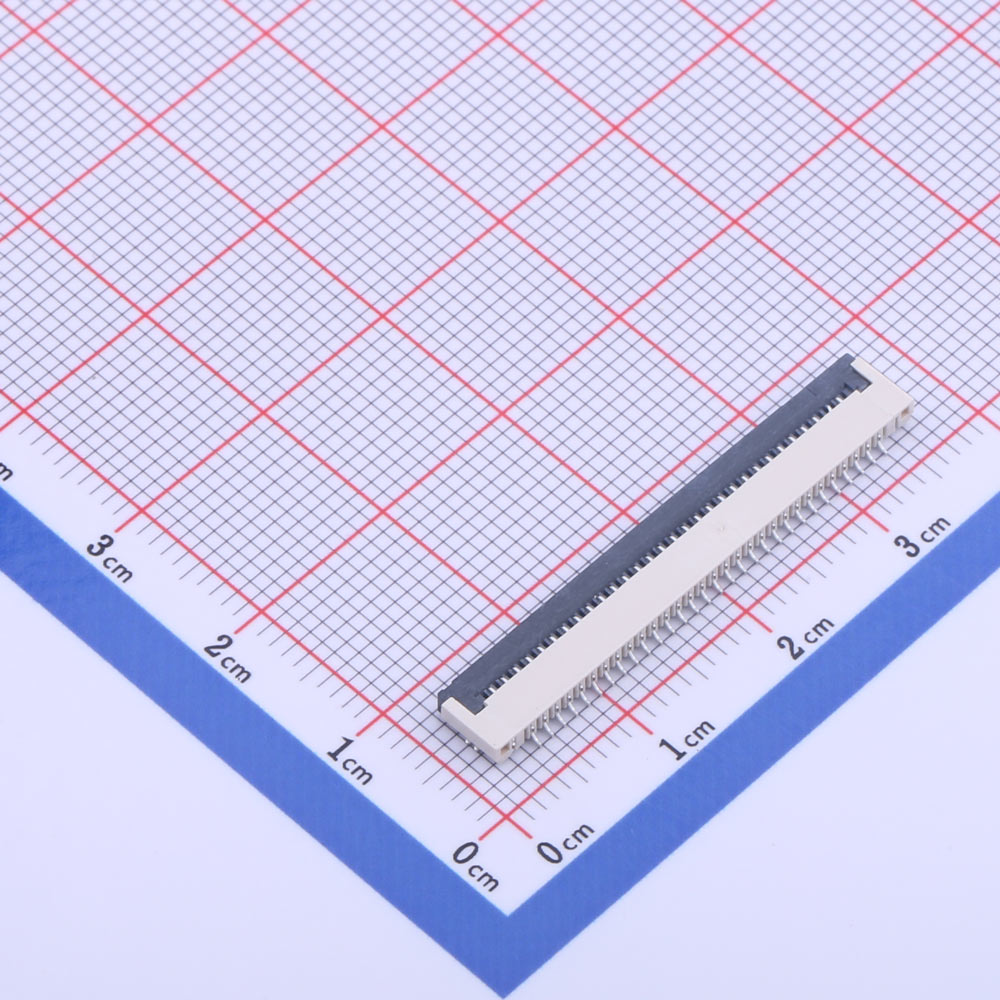

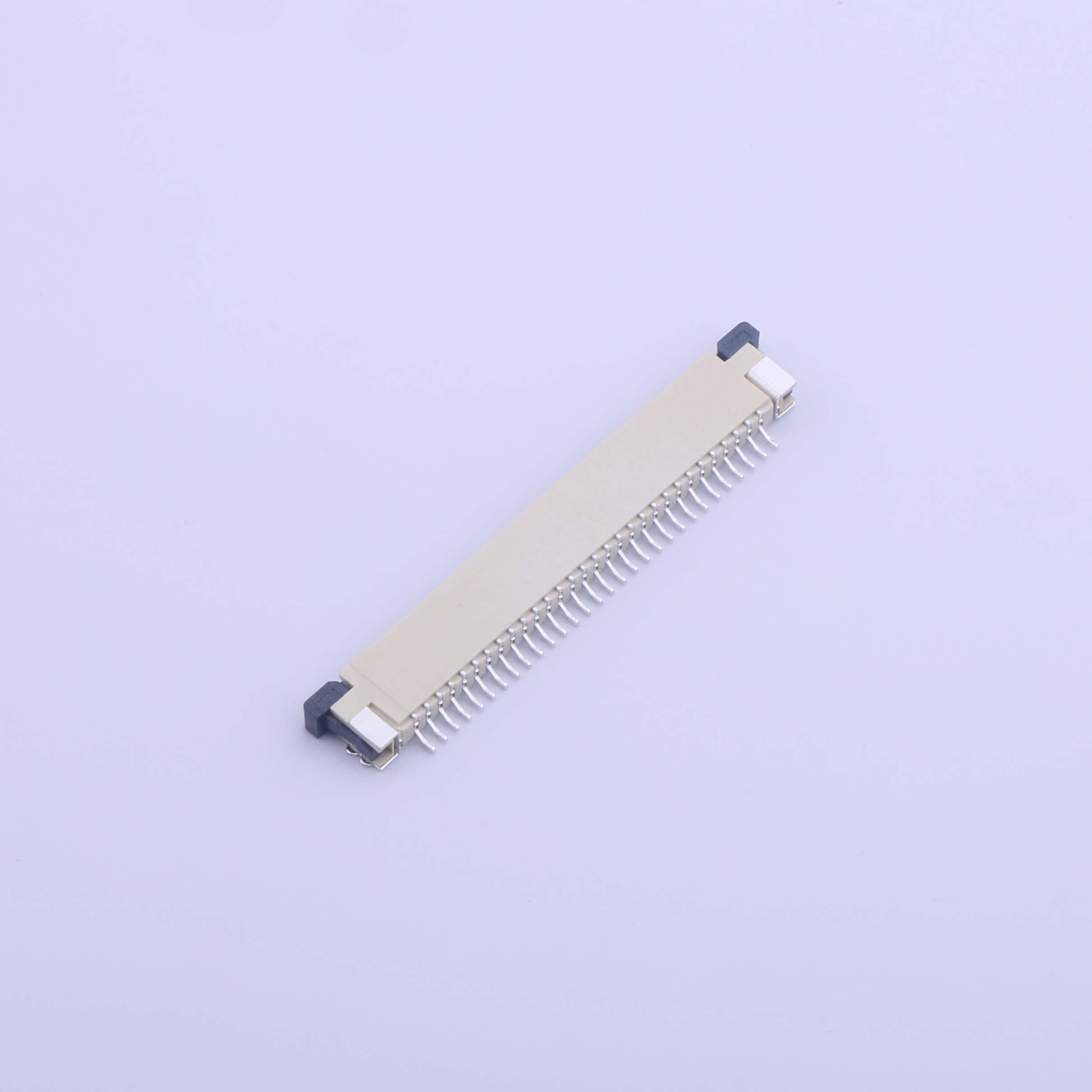

KH-FG1.0-H2.0-30PIN FFC/FPC连接器

产品概述

主要特性

高密度设计：该连接器支持30个引脚（PIN），引脚间距为1mm，能够在有限的空间内提供大量的电气连接点。

灵活性高：FFC/FPC连接器与柔性电缆一起使用时，展现出比传统刚性电路板更高的灵活性，适用于各种复杂布线需求。

卡锁装置：FPC连接器上设计有卡锁装置，确保FPC与连接器之间的可靠连接，提高接触稳定性。

多种锁定样式：提供多种锁定机制，如闩锁、锁钉和固定片，以适应不同的安装需求。

良好的电气性能：具有良好的导电性和绝缘性能，确保信号传输的稳定性和安全性。

产品优势

高可靠性：通过精密的设计和制造，确保连接器在各种环境下都能保持稳定的电气连接。

易于安装：插座和插头设计合理，安装和拆卸简便快捷，无需特殊工具。

广泛适用性：适用于多种电子设备，如笔记本电脑、相机、计算机设备、家用电器和手机等。

节省空间：紧凑的外形尺寸使得连接器能够在狭小空间内高效工作，有助于设备的小型化和轻量化。

性能参数

商品目录	FFC/FPC连接器
锁定特性	翻盖式
触点类型	下接
触点数量	30P
间距	1mm
安装类型	卧贴
接入柔性电缆厚度	0.3mm
板上高度	2mm
工作温度范围	-25℃~+85℃

应用领域

KH-FG1.0-H2.0-30PIN FFC/FPC连接器广泛应用于以下领域：

消费电子：如智能手机、平板电脑、数码相机等设备的内部连接。

计算机设备：如主板、显卡、硬盘等部件之间的连接。

家用电器：如电视、洗衣机、冰箱等设备的内部电路连接。

汽车电子：如汽车音响、仪表盘、车灯等汽车电子设备的连接。

工业控制：工业自动化控制系统中的信号传输和电源连接。

注意事项

安装前检查：在安装前，请确保连接器的引脚和插座无损坏，并清除表面的灰尘和杂质。

正确安装：按照产品说明书中的安装步骤进行操作，确保连接器正确插入插座并锁定。

避免过度用力：在连接和断开连接器时，避免使用过大的力量，以免损坏连接器或电路板。

定期检查：定期检查连接器的连接状态，确保无松动或接触不良现象。

存储环境：请将连接器存放在干燥、通风、无腐蚀性气体的环境中，避免阳光直射和高温。

产品总结

KH-FG1.0-H2.0-30PIN FFC/FPC连接器是一款高性能、高可靠性的连接器产品，具有高密度、灵活性高、易于安装和广泛适用性等优点。它广泛应用于消费电子、计算机设备、家用电器、汽车电子和工业控制等领域，为各种电子设备的内部连接提供了可靠的解决方案。在使用时，请注意遵循产品说明书中的安装和注意事项，以确保连接器的正常运行和延长使用寿命。
