线对板/线对线连接器 > FFC/FPC连接器 > 4P 1mm—— KH-CL1.0-H2.5-4PIN

产品概述

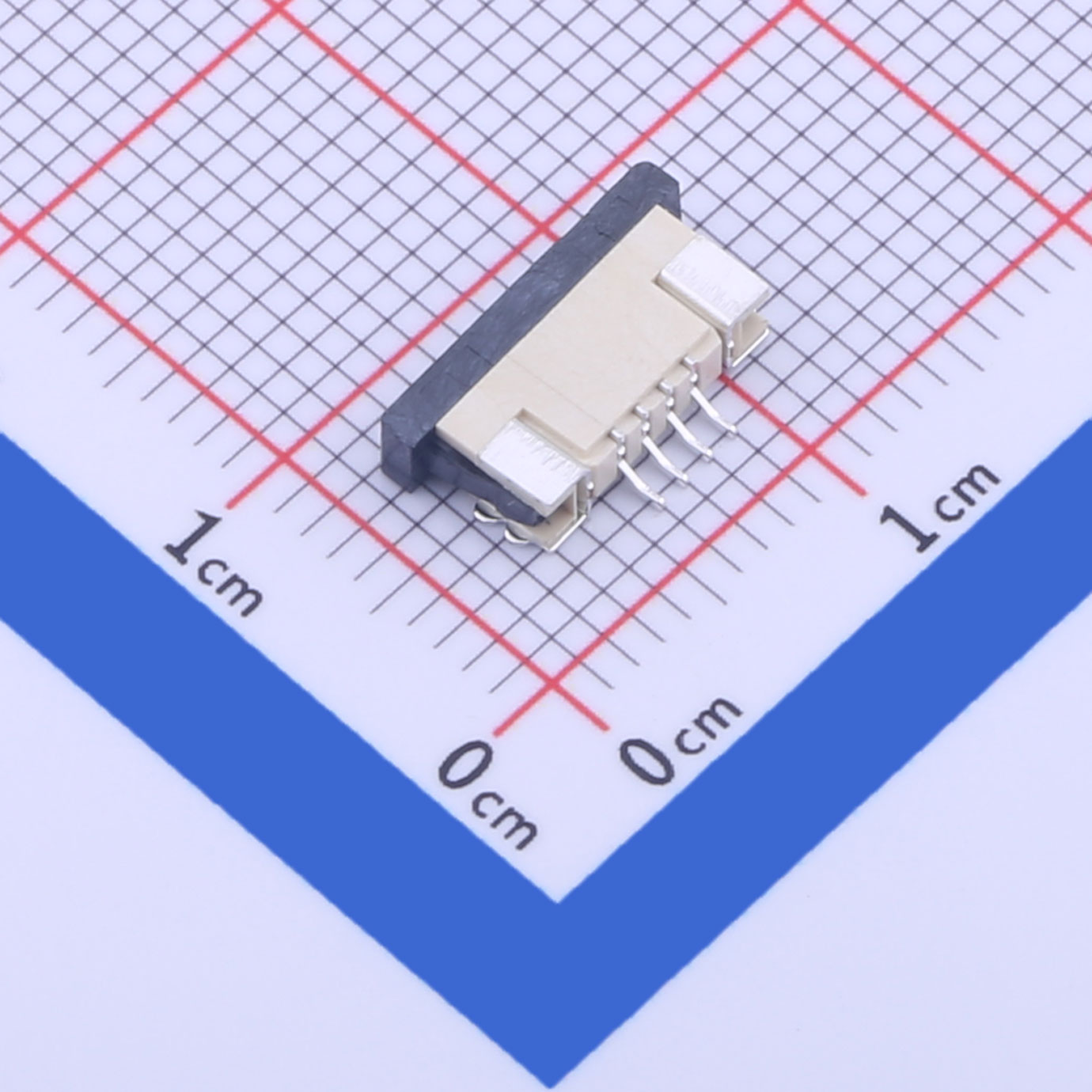

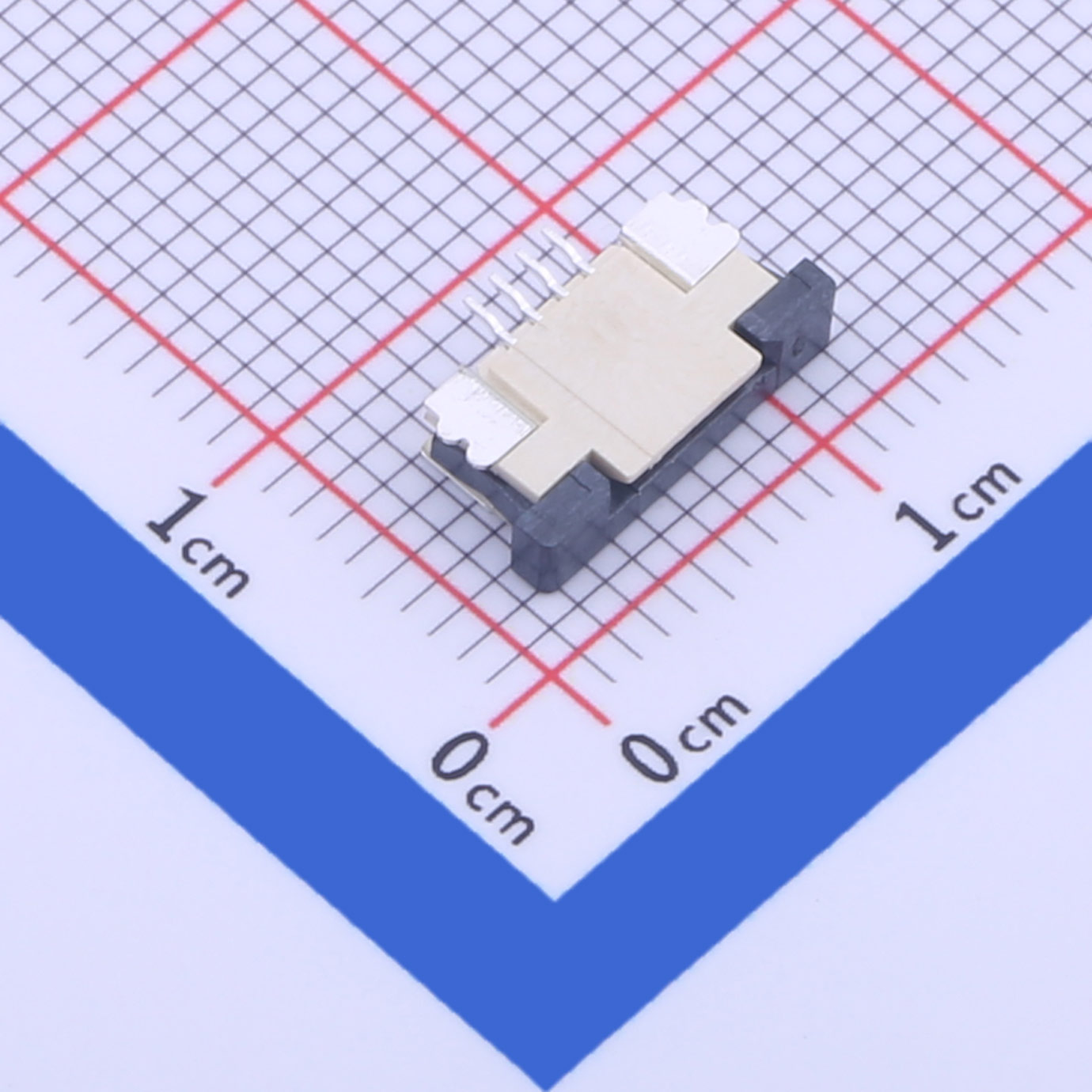

KH-CL1.0-H2.5-4PIN 是一款由金航标（Kinghelm）生产的线对板/线对线连接器，特别适用于FFC（Flexible Flat Cable，柔性扁平电缆）和FPC（Flexible Printed Circuit，柔性印刷电路板）的连接。这款连接器采用SMD封装，具有紧凑的设计和高度的灵活性，适用于各种需要高密度连接和有限空间的应用场景。

主要特性

高密度连接：该连接器提供4个引脚，脚间距为1mm，满足小型化设计需求。

灵活设计：适用于FFC和FPC的连接，具有非常窄的外形尺寸，适合狭小的空间安装。

稳定性：采用翻盖式锁定特性，确保连接的稳定性和可靠性，防止意外松动。

安装方便：卧贴式安装类型，易于在电路板上安装，并采用下接触点类型，确保可靠的电信号传输。

工作温度范围宽：能够在-25℃至+85℃的范围内工作，适应各种环境条件下的应用。

产品优势

高可靠性：独特的翻盖式锁定设计，保证连接器在恶劣工作环境下也能保持稳定的连接。

空间优化：紧凑的设计和高密度连接，适合在小型化设备中使用，如智能手机、平板电脑等。

安装便捷：SMD封装和卧贴式安装类型，提高了生产效率，降低了安装难度。

广泛应用：适用于多种领域，如消费类设备、工业控制、显示器、打印机、汽车、测试和测量仪器等。

性能参数

商品目录	FFC/FPC连接器
锁定特性	抽屉式
触点类型	下接
触点数量	4P
间距	1mm
安装类型	卧贴
接入柔性电缆厚度	0.3mm
板上高度	2.5mm
工作温度范围	-25℃~+85℃

应用领域

KH-CL1.0-H2.5-4PIN 连接器广泛应用于需要高密度连接和紧凑设计的电子设备中，包括但不限于：

消费类设备：如智能手机、平板电脑、数字相机、便携式音乐播放器等。

工业自动化设备：各种控制板、传感器接口等。

汽车电子：车载显示屏、传感器连接等。

医疗设备：便携医疗设备、监护仪等。

测试和测量仪器：数据采集器、示波器等。

注意事项

安装前确认：在安装前，需确认连接器的规格及正确的插入方向，避免安装错误。

避免拆卸：线对板连接器一般不建议进行拆卸或修理，若连接不良，应及时更换连接器。

工作环境：确保连接器在规定的温度范围内工作，避免极端温度对连接器性能的影响。

操作规范：在连接和断开FFC/FPC电缆时，应按照正确的操作方法进行，避免损坏连接器或电缆。

产品总结

KH-CL1.0-H2.5-4PIN 是一款高性能的线对板/线对线连接器，专为FFC和FPC设计。它以其高密度连接、灵活性、稳定性和易安装性等特点，在消费类设备、工业控制、汽车电子等多个领域得到了广泛应用。通过严格的质量控制和先进的生产工艺，金航标（Kinghelm）确保了该连接器的卓越性能和可靠性，为用户提供了稳定、高效和可靠的连接解决方案。
