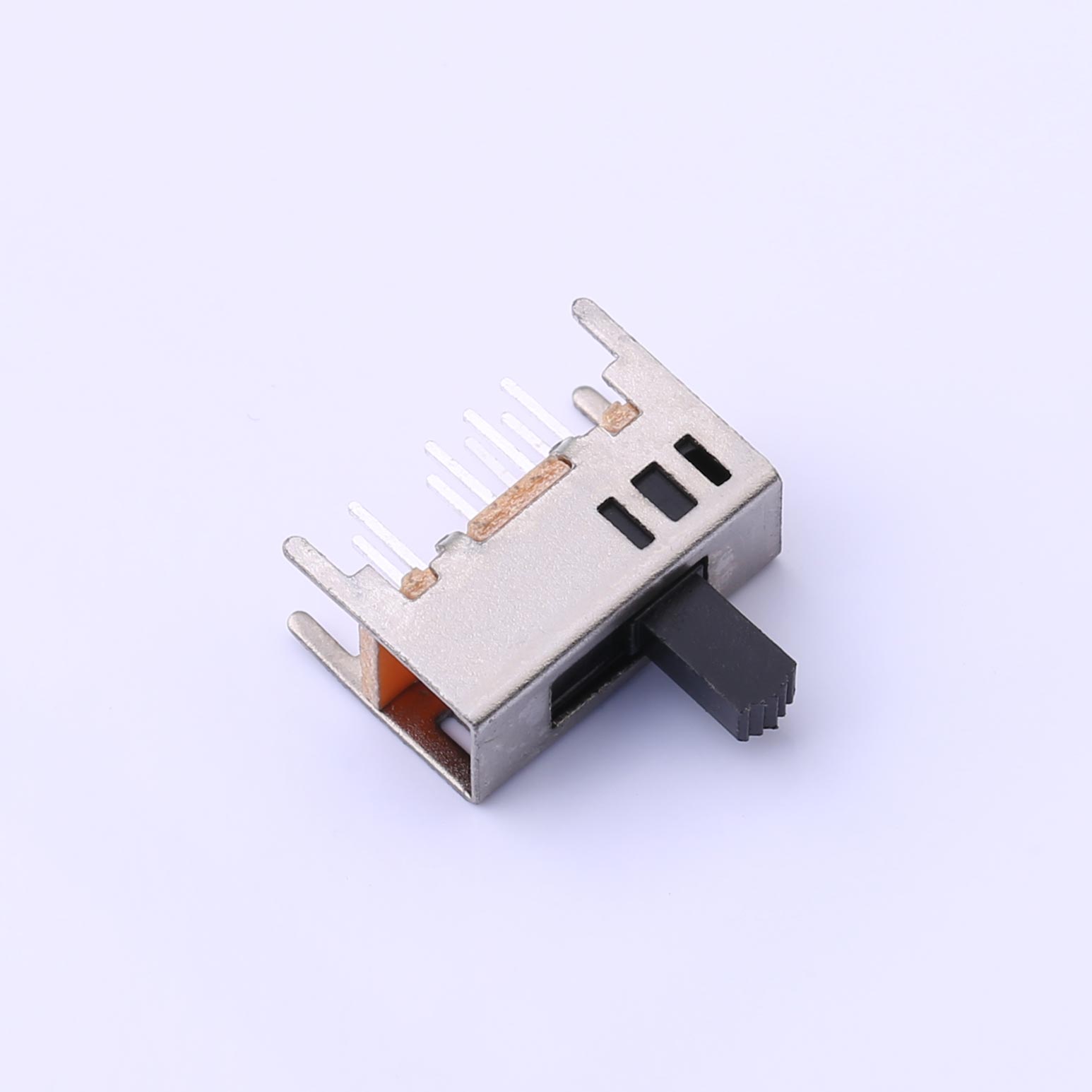

滑动开关 KH-SS23D03-G6

KH-SS23D03-G6 为超薄侧拨式 SPDT 滑动开关，柄高 3 mm，整体厚度 2.2 mm，采用镀金触点和 LCP 耐高温底座，适用于高密度 SMT 产线及超薄消费电子。超薄侧拨，节省正面空间，镀金触点，高频信号稳定。

品　　牌： kinghelm(金航标)
厂家型号： KH-SS23D03-G6
商品毛重： 1.66克(g)
包装方式：袋装

下载数据手册 在线咨询

产品详情产品文档技术支持

一、产品名称
KH-SS23D03-G6 滑动开关

二、产品概述
KH-SS23D03-G6 为超薄侧拨式 SPDT 滑动开关，柄高 3 mm，整体厚度 2.2 mm，采用镀金触点和 LCP 耐高温底座，适用于高密度 SMT 产线及超薄消费电子。

三、主要特性
• SPDT，侧拨式
• 柄高 3 mm，厚度 2.2 mm
• 镀金触点，接触电阻 ≤50 mΩ
• LCP 底座，耐热 260 ℃
• 机械寿命 ≥10,000 次

四、产品优势

超薄侧拨，节省正面空间
镀金触点，高频信号稳定
卷带包装，SMT 高效
工业级耐温，适应严苛环境

五、应用领域
TWS 耳机、智能手环、微型遥控、IoT 节点

六、注意事项
• 回流焊 260 ℃ ≤10 s
• 禁止带电切换
• 避免助焊剂渗入

七、产品总结
KH-SS23D03-G6 以“超薄 + 镀金”为核心，为消费电子高密度贴装提供可靠 SPDT 切换，是极致小型化场景的理想选择。

文件名称	标题	说明
C5274491_拨动开关KH-SS23D03-G6_2022-11-18.PDF	C5274491_拨动开关KH-SS23D03-G6_2022-11-18	-

数据手册

点击查看
