轻触开关接线方式全攻略：从基础连接到复杂电路的实操指南

2025-08-02 14:17:27 885

在电子设备的组装与维修过程中，轻触开关作为实现电路通断的核心元件，其接线方式的正确与否直接影响设备的功能实现与运行稳定性。无论是 DIY 电子爱好者，还是专业工程师，掌握轻触开关的接线方法都是一项必备技能。本文将从基础原理入手，结合常见类型与不同应用场景，为你详细解析轻触开关的接线方式，助力你轻松应对各类电路连接需求。

一、轻触开关接线基础原理

轻触开关的接线本质是建立电路的导通与断开路径，其工作依赖于内部弹片与接触端子的接触和分离。当按压开关时，弹片变形与接触端子接通，电流得以通过；松开后，弹片复位，电路断开。在接线时，需要将电源、负载与开关的引脚正确连接，形成完整的电流回路。根据电路需求不同，常见的接线方式可分为单路控制、多路控制以及带特殊功能的接线。

二、常见轻触开关类型的接线方式

（一）两脚轻触开关接线

两脚轻触开关是最为基础的类型，主要用于简单的电路通断控制。在接线时，一个引脚连接电源正极（或火线），另一个引脚连接负载的一端，负载的另一端再连接电源负极（或零线）。以简易手电筒为例，将电池正极与两脚轻触开关的一个引脚焊接，开关的另一个引脚连接灯泡的一端，灯泡另一端连接电池负极，这样按压开关即可控制灯泡亮灭。

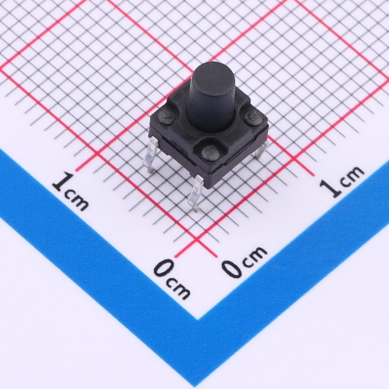

（二）四脚轻触开关接线

四脚轻触开关通常包含两组独立的触点，分为常开触点和常闭触点，适用于需要更多电路控制逻辑的场景。常见的接线方法有两种：

1. 单路控制：选择一组触点（常开或常闭）进行接线，与两脚轻触开关类似，将电源、负载依次连接到选定的两个引脚上。例如，在一个简单的门铃电路中，使用常开触点，当按下开关时，电路导通，门铃发声。

2. 双路控制：利用两组触点实现更复杂的功能。如在电机正反转控制电路中，一组触点控制电机正向转动，另一组触点控制电机反向转动，通过合理接线与逻辑设计，实现电机的双向运转。

（三）六脚及以上轻触开关接线

六脚及以上的轻触开关往往具备更多功能，如多档位切换、自锁等。以六脚自锁轻触开关为例，其中两个引脚用于电源连接，另外四个引脚分为两组，一组用于控制开关的自锁功能，另一组用于电路通断。接线时，需严格按照产品说明书标识，将电源、负载、控制电路等与对应的引脚准确连接。例如在一些可调亮度的 LED 灯电路中，六脚轻触开关可实现不同亮度档位的切换，通过正确接线，用户每次按压开关，就能改变电路中电阻大小，调节 LED 灯的亮度。

三、不同应用场景下的接线要点

（一）消费电子设备接线

在手机、平板电脑等消费电子产品中，轻触开关多采用贴片式封装，接线方式以表面贴装技术（SMT）为主。生产过程中，通过回流焊工艺将开关引脚与电路板焊盘焊接在一起。接线时，需确保引脚与焊盘精准对位，避免虚焊、短路等问题。同时，由于消费电子产品对空间要求严格，要合理规划走线，减少电磁干扰。比如手机的电源键，其贴片式轻触开关通过精细的布线与主板上的控制芯片连接，实现开机、关机等功能。

（二）智能家居设备接线

智能家居设备中的轻触开关接线需考虑与智能控制系统的兼容。对于智能照明系统的开关，除了连接电源和灯具，还需通过总线（如 RS - 485）或无线模块（如 Zigbee、WiFi）与智能家居网关连接。在接线时，要注意区分强电（电源）和弱电（信号）线路，防止信号干扰。例如智能窗帘电机的控制开关，不仅要正确连接电机电源，还要将开关的控制信号引脚与窗帘控制器的对应接口相连，实现远程控制窗帘开合的功能。

（三）工业控制设备接线

工业控制场景下，轻触开关面临复杂的电磁环境和频繁操作，接线要求更高的可靠性和稳定性。通常采用端子排进行接线，将开关引脚与导线通过端子牢固连接。为增强抗干扰能力，会使用屏蔽线，并做好接地处理。对于自动化生产线上的急停按钮等关键开关，接线需遵循严格的安全规范，采用冗余设计，确保在紧急情况下能可靠切断电路，保障人员和设备安全。

四、接线工具与注意事项

（一）常用接线工具

1. 电烙铁：用于焊接开关引脚与导线或电路板，选择合适功率（如 20 - 30W）的电烙铁，确保焊接质量。

2. 万用表：接线前后使用万用表检测电路通断、电压等参数，避免接线错误导致设备损坏。

3. 剥线钳：用于剥除导线绝缘皮，方便与开关引脚连接。

（二）接线注意事项

1. 断电操作：接线前务必断开电源，防止触电和短路风险。

2. 引脚识别：仔细阅读轻触开关的产品说明书，准确识别引脚功能和极性，避免接错。

3. 焊接质量：焊接时控制好温度和时间，避免虚焊、冷焊，确保引脚与导线或电路板牢固连接。

4. 线路整理：接线完成后，整理好线路，避免导线缠绕、拉扯，防止长期使用导致线路损坏。

五、总结

轻触开关的接线方式因类型和应用场景而异，从基础的两脚开关到复杂的多脚功能开关，从消费电子到工业控制领域，掌握正确的接线方法是确保设备正常运行的关键。通过理解接线原理，熟悉不同类型开关的连接方式，遵循各场景下的接线要点，并注意操作规范，无论是进行电子设备组装、维修，还是开展创新设计，都能顺利完成轻触开关的接线工作。随着电子技术的不断发展，轻触开关的功能和应用将更加丰富，持续关注其接线技术的更新，有助于我们更好地适应行业需求，提升电子项目的可靠性与实用性。
