SMP板端连接器

电子资讯|Electronic information|

2024-10-15 10:45:11 782

SMP射频同轴连接器，也称为GPO，具有体积小、重量轻、频带宽及连接可靠等优点。它广泛应用于板对板测试。该连接器的端口采用直插擒纵连接机构，具备快速插拔的特性。

理论工作频率可达40GHz，插损以及驻波在小型快插型连接器中均比较优良。SMP公头有4个不同界面尺寸（全擒纵、半擒纵、光孔、带制动），体现出来的是公母插合所需要的插拔力不同；

今天小编向大家介绍两款板端型的全擒纵的SMP公头：

主要设计目的：

●全擒纵插拔力大

接触可靠
●与我司半钢组件配套性能稳一致性好

△标准界面MIL-STD-348B/GJB5246

△电气特性
●特性阻抗：50Ω
●频率范围：DC~18GHz
●回波损耗：>8dB(搭配组件)@18GHz
●插入损耗：<12dB(搭配组件)@18GHz
●介质耐压：500Vrms
●绝缘电阻：≥1000MΩ

△接触电阻：
●外导体：≤2mΩ
●内导体：≤6mΩ

△机械特性：
●寿命：插拔次数≥100次

△材质及涂覆
     ●部件                ●材质                       ●涂覆
  中心导体      铍青铜（17300）                 金
  外接触件  铍青铜（17300）/SUS303    金/钝化
  绝缘介质      聚四氟乙烯（PTFE）            ---

△环境特性
●温度范围：-55℃~155℃

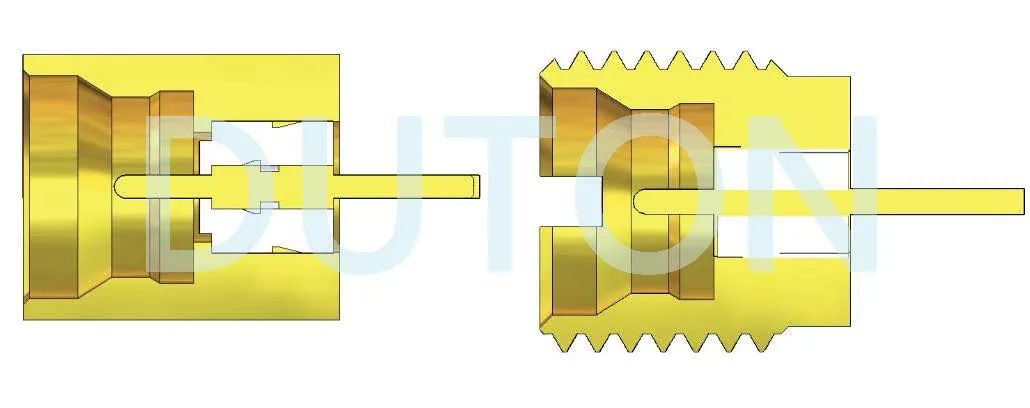

△装配示意图

△测试数据

●插入损耗（insertion Loss）
整系统测试：半刚组件+SMP连接器+PCB
IL： 4.51dB@9.5GHz
7.29dB@14GHz
10.9dB@18GHz

●回波损耗（Return Loss）
整系统测试：半钢组件+SMP连接器+PCB
RL：10.64dB@9.5GHz
9.40dB@14GHz
8.25dB@18GHz
