手机连接器的种类及功能：解锁智能手机内部连接奥秘

2025-08-02 16:55:28 639

在智能手机集通讯、娱乐、办公等功能于一体的背后，手机连接器扮演着至关重要的角色。这些看似微小的部件，是实现手机内部各组件互联互通、外部设备数据交互的桥梁。从充电传输到音频播放，从摄像头连接到天线信号传输，不同种类的手机连接器各司其职。本文将深入剖析手机连接器的常见类型及其核心功能，带你一探智能手机高效运行的连接奥秘。

一、充电与数据传输类连接器

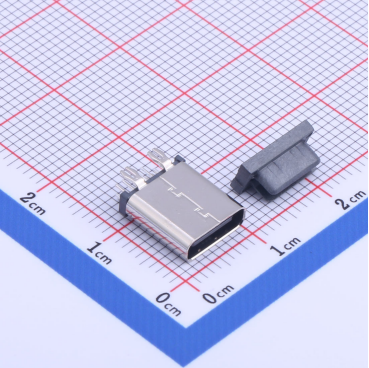

（一）USB Type-C 连接器

USB Type-C 是当下智能手机最主流的充电与数据传输接口，具有轻薄、正反可插、高速传输等优势。其外观呈椭圆形，端口两侧引脚对称，支持 USB 3.1 甚至 USB 4 协议，数据传输速度可达 40Gbps，能快速完成大型文件的传输与备份。在充电方面，USB Type-C 支持 PD（Power Delivery）快充协议，可实现 100W 以上的功率输出，大幅缩短手机充电时间。此外，它还具备视频输出功能，通过转接器可将手机画面投屏至显示器、电视等设备，满足用户多场景使用需求。

（二）Lightning 连接器

Lightning 是苹果手机特有的连接器，自 2012 年推出后，逐步取代 30 针接口成为 iPhone、iPad 等设备的标准接口。其体积小巧，正反两面均可插进，方便用户操作。Lightning 接口支持苹果设备的快速充电与数据传输，同时还承载着音频输出功能，iPhone 7 及以后的机型取消 3.5mm 耳机孔后，用户需通过 Lightning 接口转接或使用 Lightning 接口耳机实现音频播放。此外，苹果还通过 MFi（Made for iPhone/iPad/iPod）认证，确保第三方配件与 Lightning 接口的兼容性和安全性。

（三）Micro-USB 连接器

虽然 Micro-USB 已逐渐被 USB Type-C 取代，但在一些入门级手机、智能穿戴设备及早期手机中仍有应用。Micro-USB 接口形状扁平，有明显的正反区分，数据传输速度一般为 USB 2.0 标准（480Mbps），充电功率相对较低，常见为 5V/1A 或 5V/2A。因其技术成熟、成本较低，在对充电和传输速度要求不高的设备中仍具备一定市场。

二、音频类连接器

（一）3.5mm 耳机插孔

3.5mm 耳机插孔曾是手机最通用的音频接口，呈圆形，内部包含三根或四根金属接触点，分别负责左声道、右声道、地线及麦克风信号传输。它能兼容绝大多数耳机、音箱等音频设备，用户可直接插进耳机享受音乐、观看视频或进行语音通话。然而，随着手机向轻薄化、防水化方向发展，许多旗舰机型已取消 3.5mm 耳机孔，转而通过 USB Type-C 接口或蓝牙实现音频功能。

（二）蓝牙连接器

蓝牙技术在手机音频领域的应用日益广泛，作为无线连接器，它通过短距离无线通信实现手机与蓝牙耳机、音箱等设备的连接。蓝牙连接器支持 A2DP（高级音频分发配置文件）等协议，能实现高质量的音频传输，部分高端蓝牙耳机还支持 aptX、LDAC 等高音质编码，带来接近有线耳机的音质体验。此外，蓝牙连接器还可用于手机与智能手表、车载音响等设备的音频交互，提升用户使用便利性。

三、摄像头连接类连接器

（一）FPC 连接器（柔性印刷电路板连接器）

手机摄像头模组与主板之间通常采用 FPC 连接器进行连接。FPC 连接器具有轻薄、可弯曲的特点，能适应手机内部紧凑的空间布局。它通过柔性电路板将摄像头的图像传感器与手机主板相连，实现图像数据的高速传输。随着手机摄像头像素不断提升、功能日益复杂（如光学防抖、多摄切换等），FPC 连接器需具备更高的传输速率和稳定性，以确保拍摄画面的清晰与流畅。

（二）板对板连接器

在一些高端手机的多摄像头模组内部，不同摄像头芯片与电路板之间会使用板对板连接器。这类连接器能实现垂直方向的电气连接，具有体积小、传输性能好的优势。通过板对板连接器，多个摄像头可协同工作，实现变焦、景深控制等功能，为用户带来更出色的拍照体验。

四、天线连接类连接器

（一）射频同轴连接器

射频同轴连接器用于手机天线与射频电路之间的连接，是保障手机信号传输的关键部件。它由内导体、绝缘介质和外导体组成，能有效减少信号传输过程中的损耗和干扰，确保手机在通话、上网、导航等场景下的信号稳定。随着 5G 技术的普及，对射频同轴连接器的性能要求进一步提升，需支持更高的频段和更宽的带宽，以满足高速数据传输需求。

（二）弹片式连接器

弹片式连接器也是手机天线连接的常用方式之一，其通过金属弹片与天线触点紧密接触，实现电气连接。这种连接器具有结构简单、成本低、安装方便等优点，在一些中低端手机中广泛应用。但相比射频同轴连接器，弹片式连接器的信号稳定性和抗干扰能力稍弱，在对信号要求较高的场景中存在一定局限性。

五、其他类型连接器

（一）电池连接器

电池连接器用于手机电池与主板之间的连接，负责电力传输和电池信息反馈。其通常采用插拔式或弹片式结构，具备良好的导电性和机械稳定性，确保电池能安全、稳定地为手机供电。同时，电池连接器还会传输电池的电量、温度等数据，以便手机系统进行电量管理和安全保护。

（二）传感器连接器

手机内置多种传感器（如加速度计、陀螺仪、光线传感器等），这些传感器与主板之间通过传感器连接器相连。传感器连接器需具备高精度、低功耗的特点，以准确传输传感器采集的数据，为手机的重力感应、自动亮度调节、面部识别等功能提供支持。

六、总结

手机连接器虽小，却在智能手机的功能实现和性能表现中发挥着不可替代的作用。从充电传输到音频播放，从影像捕捉到信号接收，不同种类的连接器相互协作，共同构建起手机内部高效的连接网络。随着 5G、人工智能、折叠屏等技术的不断发展，手机对连接器的性能、尺寸、集成度等方面提出了更高要求。未来，手机连接器将朝着小型化、高速化、多功能集成化的方向持续演进，为智能手机的创新发展提供坚实支撑。无论是电子爱好者还是行业从业者，了解手机连接器的种类与功能，都有助于深入理解智能手机的运行原理，把握行业技术发展趋势。
