在电子设备配置中，拨码器是实现 “地址编码、参数设定” 的核心元件，而 “拨数 1-10” 是最常见的需求 —— 小到 10 台传感器组网的地址分配，大到工业控制器的 10 级参数调节，都需*完成 1-10 的拨码操作。然而，多数人因混淆 “二进制拨码器” 与 “十进制拨码器” 的操作逻辑，常出现 “拨数与设备识别不一致” 的问题：比如用二进制拨码器设定 “5” 时，误将 “101” 拨为 “110”，导致设备识别为 “6”；用十进制拨码器设定 “10” 时，因未区分 “十位” 与 “个位”，误拨为 “01”，造成地址冲突。本文将针对拨码器拨数 1-10 的需求，分二进制、十进制两种类型，详细拆解操作步骤、验证方法及常见误区，帮你零失误完成拨码操作。

一、拨码器拨数 1-10 前的基础准备：类型识别与工具清单

1. 关键第一步：区分二进制与十进制拨码器（避免操作逻辑错误）

拨码器的类型直接决定拨数方法，需通过 “外观、位数、数值显示” 快速识别，核心差异如下：

区分维度	二进制拨码器	十进制拨码器
外观特征	无数值显示，仅标注 “ON/OFF” 或 “1/0” 档位	有明确数值显示窗（如 0-9、00-99），标注十进制数字
位数与数值范围	常见 4 位（0-15）、8 位（0-255），无单独 “十位 / 个位” 划分	常见 1 位（0-9）、2 位（00-99），2 位含 “十位”“个位” 独立调节区
核心操作逻辑	需按 “ON=1、OFF=0” 换算二进制编码，再对应十进制 1-10	直接旋转 / 拨动至目标数值（如 “5”“10”），无需换算
典型应用场景	16 台以内设备地址编码（如 RS485 传感器）	100 台以内设备地址、直观参数设定（如温控器阈值）

快速识别技巧：

· 若拨码器上只有 “ON/OFF” 标识（无数字），必为二进制拨码器；

· 若拨码器有 “0-9” 数字显示窗，或标注 “TENS（十位）”“UNITS（个位）”，必为十进制拨码器。

**2. 必备工具清单（确保操作*与安全）**

无论哪种拨码器，拨数 1-10 前需准备以下工具，避免操作失误或设备损坏：

· 万用表：用于验证拨码后的通断状态（二进制）或电平信号（十进制），推荐带通断档（蜂鸣）的数字万用表（如优利德 UT33D）；

· 拨码工具：二进制拨码器用 “小一字螺丝刀” 或 “拨码专用镊子”（避免指甲抠动导致档位损坏）；十进制旋转式拨码器用 “十字螺丝刀”（部分需专用调节工具，参考产品手册）；

· 绝缘手套 / 防静电手环：工业高压设备（如 24V PLC 模块）拨码时使用，防止触电或静电损坏元件；

· 拨码对照表：二进制拨码器必备（提前打印 “二进制编码 - 十进制 1-10” 对应表，避免换算错误）；

· 设备手册：确认拨码器的 “高低位顺序”（二进制）、“公共端位置”（十进制），避免接线与拨码冲突。

二、二进制拨码器拨数 1-10 的正确方法：编码换算 + 分步操作

二进制拨码器无直接数值显示，需先将十进制 1-10 换算为 “4 位二进制编码”（因 4 位可覆盖 0-15，满足 1-10 需求），再按 “ON=1、OFF=0” 拨动档位。

1. 核心依据：十进制 1-10 与 4 位二进制编码对照表（必背 / 打印）

提前熟记或携带以下对照表，是二进制拨码器拨数 1-10 的核心依据，表中 “第 4 位（8）、第 3 位（4）、第 2 位（2）、第 1 位（1）” 对应拨码器的 4 个档位（从左到右或从上到下，需按设备手册确认高低位）：

十进制拨数	4 位二进制编码（第 4 位 = 8，第 3 位 = 4，第 2 位 = 2，第 1 位 = 1）	拨码器档位状态（ON=1，OFF=0）	档位动作（以 “第 4 位→第 1 位” 顺序）
1	0001	第 4 位 = OFF，第 3 位 = OFF，第 2 位 = OFF，第 1 位 = ON	仅拨动第 1 位至 ON，其余保持 OFF
2	0010	第 4 位 = OFF，第 3 位 = OFF，第 2 位 = ON，第 1 位 = OFF	仅拨动第 2 位至 ON，其余保持 OFF
3	0011	第 4 位 = OFF，第 3 位 = OFF，第 2 位 = ON，第 1 位 = ON	拨动第 2、1 位至 ON，其余保持 OFF
4	0100	第 4 位 = OFF，第 3 位 = ON，第 2 位 = OFF，第 1 位 = OFF	仅拨动第 3 位至 ON，其余保持 OFF
5	0101	第 4 位 = OFF，第 3 位 = ON，第 2 位 = OFF，第 1 位 = ON	拨动第 3、1 位至 ON，其余保持 OFF
6	0110	第 4 位 = OFF，第 3 位 = ON，第 2 位 = ON，第 1 位 = OFF	拨动第 3、2 位至 ON，其余保持 OFF
7	0111	第 4 位 = OFF，第 3 位 = ON，第 2 位 = ON，第 1 位 = ON	拨动第 3、2、1 位至 ON，第 4 位保持 OFF
8	1000	第 4 位 = ON，第 3 位 = OFF，第 2 位 = OFF，第 1 位 = OFF	仅拨动第 4 位至 ON，其余保持 OFF
9	1001	第 4 位 = ON，第 3 位 = OFF，第 2 位 = OFF，第 1 位 = ON	拨动第 4、1 位至 ON，其余保持 OFF
10	1010	第 4 位 = ON，第 3 位 = OFF，第 2 位 = ON，第 1 位 = OFF	拨动第 4、2 位至 ON，其余保持 OFF

2. 分步操作：以 “设定十进制 5” 为例（通用流程）

步骤 1：确认拨码器高低位顺序（避免编码颠倒）

· 关键操作：查阅设备手册，确认二进制拨码器的 “第 1 位（低位，权重 1）” 与 “第 4 位（高位，权重 8）” 位置。例如，某 PLC 模块的拨码器标注 “DIP1（Bit0=1）、DIP2（Bit1=2）、DIP3（Bit2=4）、DIP4（Bit3=8）”，则从左到右为第 1 位（1）→第 4 位（8）；

· 验证技巧：若手册缺失，将第 1 位拨至 ON，其余 OFF，上电后查看设备地址，若显示 “1”，则顺序正确；若显示 “8”，则顺序相反（第 1 位为 8，第 4 位为 1），需反向使用对照表。

**步骤 2：按对照表拨动档位（*操作）**

· 设定 “5”，对照表中编码为 “0101”，对应 “第 4 位 = OFF，第 3 位 = ON，第 2 位 = OFF，第 1 位 = ON”；

· 用拨码专用镊子或小一字螺丝刀，逐一调节档位：第 3 位（权重 4）拨至 ON（档位凸起或显示 “1”），第 1 位（权重 1）拨至 ON，第 4、2 位保持 OFF（档位凹陷或显示 “0”）；

· 注意：每拨动一个档位，需听到 “咔嗒” 声，确保档位完全到位（半档位状态会导致设备识别错误）。

步骤 3：万用表通断检测（验证拨码正确性）

· 断电状态下，将万用表调至 “通断档”（蜂鸣档），红表笔接拨码器公共端（若有，参考手册），黑表笔分别接触各档位引脚：

· 第 3 位（ON）：万用表蜂鸣，显示导通；

· 第 1 位（ON）：万用表蜂鸣，显示导通；

· 第 4、2 位（OFF）：万用表无蜂鸣，显示断开；

· 若检测结果与对照表一致，说明拨码正确；若某档位应通断却相反，需重新调节档位。

步骤 4：上电验证（最终确认）

· 接通设备电源，通过上位机（如组态软件、PLC 编程软件）读取拨码地址：

· 若显示 “5”，与目标拨数一致，操作完成；

· 若显示其他数值（如 “6”），需重新检查档位状态（可能第 2 位误拨为 ON），重复步骤 2-3。

3. 拨数 1-10 的常见错误与即时修正

· 错误 1：编码换算错误（如 10→1100）

表现：设定 10 时，误将二进制 “1010” 算为 “1100”（权重 8+4=12），设备识别为 12；

修正：牢记 “8、4、2、1” 权重，10=8+2，对应编码 “1010”，仅第 4、2 位 ON。

· 错误 2：高低位颠倒（如 5→1010）

表现：拨码器顺序为 “第 1 位 = 8，第 4 位 = 1”，却按常规顺序拨 “0101”，实际编码为 “1010”（10）；

修正：用 “拨 1 验证法” 确认顺序，若拨第 1 位 ON 显示 8，需将对照表编码反转（如 5 的编码 “0101” 变为 “1010”）。

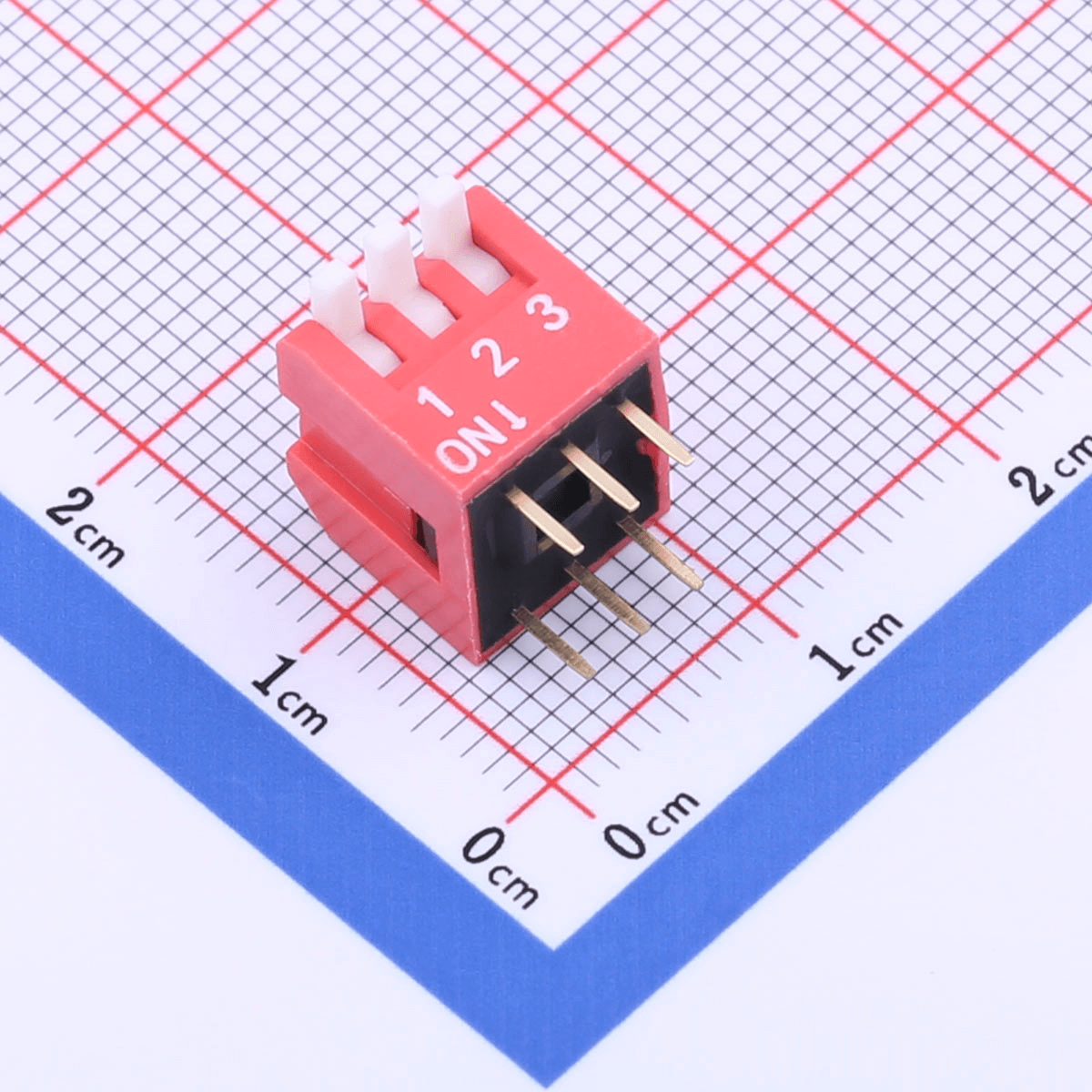

KH-1002-CB2.54-3P

三、十进制拨码器拨数 1-10 的正确方法：直接调节 + 档位验证

十进制拨码器因 “数值直观”，拨数 1-10 无需编码换算，核心是 “区分 1 位与 2 位拨码器”，确保十位与个位正确配合（尤其是拨数 10 时）。

1. 1 位十进制拨码器：拨数 1-9（无 10，需 2 位）

1 位十进制拨码器仅支持 0-9，无法直接拨 10（需 2 位），操作流程如下：

步骤 1：识别档位调节方式（旋转 / 拨动）

· 旋转式：拨码器本体为旋钮，表面标注 0-9，旋转旋钮使目标数值对准显示窗标识（如 “↑” 或 “→”），典型型号如圆达 DS-101；

· 拨动式：每个数值对应独立按键，按下目标数值按键（如 “5”），显示窗切换至该数值，部分带复位键（按下恢复 0），典型型号如 ALPS SKP-101。

步骤 2：拨数 1-9 的具体操作（以旋转式为例）

· 目标拨数 “3”：旋转旋钮，使显示窗中 “3” 与标识线对齐，旋转时感受档位反馈（每档有轻微卡顿），避免停在 “2” 与 “3” 之间；

· 目标拨数 “9”：旋转旋钮至最末端，确认显示窗 “9” 完全对齐标识，无偏移（半档位会导致设备读取不稳定）。

步骤 3：万用表电平检测（确保信号正确）

· 1 位十进制拨码器多为 8421BCD 编码，引脚含 “8、4、2、1” 信号脚与公共端（GND）；

· 将万用表调至 “直流电压档”（如 20V），红表笔接信号脚，黑表笔接公共端：

· 拨数 “3”（2+1）：第 2、1 位信号脚输出低电平（0V），第 8、4 位输出高电平（5V 或 12V，依设备而定）；

· 若电平与 8421BCD 编码一致，拨码正确。

2. 2 位十进制拨码器：拨数 1-10（区分十位与个位）

2 位十进制拨码器含 “十位（0-9）” 与 “个位（0-9）” 两个独立调节区，拨数 1-9 需 “十位 0 + 个位 X”，拨数 10 需 “十位 1 + 个位 0”，操作流程如下：

步骤 1：明确十位与个位位置（避免颠倒）

· 外观识别：拨码器通常标注 “TENS（十位）”“UNITS（个位）”，或十位在左、个位在右（如显示窗 “01” 中，左为十位 0，右为个位 1）；

· 手册确认：部分型号十位与个位位置相反（如右为十位），需查阅手册，例如 KEC KDS-200 的十位在右侧，个位在左侧。

步骤 2：拨数 1-9 的操作（以 “十位左、个位右” 为例）

· 目标拨数 “7”：

1. 旋转 “十位” 旋钮，使显示窗显示 “0”；

1. 旋转 “个位” 旋钮，使显示窗显示 “7”；

2. 最终显示 “07”，确认十位 “0”、个位 “7” 对齐标识线。

步骤 3：拨数 10 的关键操作（易出错点）

· 目标拨数 “10”：

1. 旋转 “十位” 旋钮，使显示窗显示 “1”（十位 1=10）；

3. 旋转 “个位” 旋钮，使显示窗显示 “0”（个位 0=0）；

4. 最终显示 “10”，避免误拨为 “01”（显示 01 对应 1，非 10）；

· 验证技巧：拨数 10 后，用万用表测十位信号脚（8、4、2、1）：十位 1 对应编码 “0001”（仅 1 脚导通），个位 0 对应 “0000”（全断），若符合则正确。

步骤 4：上电读取数值（最终确认）

· 接通设备电源，通过设备自带显示屏或上位机读取参数：

· 拨数 “7”：设备显示 “7”，无偏差；

· 拨数 “10”：设备显示 “10”，无显示 “1” 或 “01”，操作完成。

四、拨码器拨数 1-10 的 5 大避坑技巧（零失误关键）

1. 避坑 1：未确认拨码器类型，混用操作逻辑

· 风险：用二进制拨码器方法操作十进制（如拨 5 时找 “0101” 档位），或反之（十进制拨 10 时找编码），导致拨数无效；

· 技巧：拨码前先看 “有无数字显示窗”—— 有则为十进制，直接拨数字；无则为二进制，查编码表。

2. 避坑 2：半档位状态（最易忽视的隐患）

· 风险：档位未完全拨至 ON/OFF（如二进制第 3 位半 ON），设备上电后信号时有时无，读取数值波动；

· 技巧：

1. 拨动档位时确保听到 “咔嗒” 声，或观察档位完全凸起 / 凹陷；

5. 拨码后目视检查所有档位，无倾斜或半悬状态。

3. 避坑 3：十进制 2 位拨码器十位个位颠倒（10→01）

· 风险：拨 10 时误将十位个位弄反，显示 “01”，设备识别为 1，导致地址冲突；

· 技巧：

拨 10 前用 “拨 1 验证”：拨 “01”，若设备显示 1，则十位左、个位右；若显示 10，则十位右、个位左；

2. 在拨码器旁用马克笔标注 “十位→个位” 方向，与显示窗数值对应（如显示 “10” 时，左为 1、右为 0）。

4. 避坑 4：忽略公共端接线，导致信号无输出

· 风险：十进制拨码器未接公共端（GND），或二进制拨码器公共端虚接，设备无法读取拨码信号，显示 “0” 或乱码；

· 技巧：

1. 接线时优先连接公共端，确保导线与引脚紧密接触（焊接时焊锡覆盖引脚 1/2 面积，端子连接时听到 “咔嗒” 声）；

2. 用万用表通断档检测公共端与设备 GND 的连通性，显示导通（蜂鸣）即为正常。

5. 避坑 5：带电拨码，损坏元件或设备

· 风险：部分设备（如 PLC、变频器）带电拨码时，拨码器触点瞬间通电产生火花，烧毁触点或设备主板；

· 技巧：

1. 拨码前必须断开设备电源（拔掉插头或关闭空气开关），电容型设备需等待 3-5 分钟放电后再操作；

3. 查看设备手册，确认是否支持 “带电拨码”（仅少数消费电子支持，工业设备多禁止）。

金航标邓白氏认证

五、不同场景下拨码器拨数 1-10 的实战案例

1. 场景 1：RS485 传感器组网（二进制拨码器，4 位）

· 需求：10 台温湿度传感器（Modbus 协议）需配置地址 1-10，采用 4 位二进制拨码器（型号：TE Connectivity 1725584-4）；

· 操作步骤：

1. 确认拨码器顺序：传感器手册标注 “DIP1=Bit0（1）、DIP2=Bit1（2）、DIP3=Bit2（4）、DIP4=Bit3（8）”，从左到右为 DIP1-DIP4；

4. 拨数 “1”：仅 DIP1 拨至 ON，其余 OFF（编码 0001）；拨数 “5”：DIP1、DIP3 拨至 ON（编码 0101）；拨数 “10”：DIP2、DIP4 拨至 ON（编码 1010）；

5. 万用表检测：以地址 5 为例，红表笔接公共端，黑表笔接 DIP1、DIP3，均蜂鸣（导通），DIP2、DIP4 无蜂鸣；

6. 组网验证：上位机（Modbus Poll）扫描地址 1-10，所有传感器均能反馈温湿度数据，无地址冲突。

2. 场景 2：工业温控器阈值设定（十进制拨码器，2 位）

· 需求：温控器需设定 “高温报警阈值 10℃、低温报警阈值 5℃”，采用 2 位旋转式十进制拨码器（型号：圆达 DS-201）；

· 操作步骤：

1. 确认拨码器结构：显示窗左为十位、右为个位，公共端引脚标注 “GND”；

7. 设定高温阈值 10℃：十位拨 “1”、个位拨 “0”，显示窗显示 “10”；

8. 设定低温阈值 5℃：十位拨 “0”、个位拨 “5”，显示窗显示 “05”；

9. 功能验证：温控器通电后，显示屏显示 “高温 10℃、低温 5℃”，当温度升至 10℃时，报警灯亮起，符合设定需求。

3. 场景 3：家用智能照明分组控制（二进制拨码器，3 位）

· 需求：10 路智能灯泡需分组（1-10 组），采用 3 位二进制拨码器（覆盖 0-7，需扩展：第 4 位用导线短接实现 8，即 8+2=10）；

· 操作步骤：

1. 扩展拨码器：3 位拨码器基础上，用导线将 “虚拟第 4 位”（权重 8）短接至 ON（相当于第 4 位常 ON）；

10. 拨数 “8”：仅虚拟第 4 位 ON，3 位拨码全 OFF（编码 1000）；拨数 “10”：虚拟第 4 位 + 第 2 位 ON（编码 1010）；

11. 控制验证：通过智能网关发送 “第 10 组开灯” 指令，对应拨码为 10 的灯泡点亮，分组控制正常。

六、拨码器拨数 1-10 后的维护与故障排查

1. 日常维护：延长拨码器寿命，确保稳定性

· 清洁周期与方法：

1. 工业场景（粉尘多、振动大）：每 3 个月用压缩空气吹净拨码器档位间隙（压力≤0.3MPa，避免损坏触点）；

12. 潮湿场景（如浴室传感器）：每 6 个月用异丙醇棉签擦拭引脚与档位，防止触点氧化；

· 防误触措施：

1. 关键设备（如 PLC）的拨码器加装 “透明保护盖”（型号：3M 467MP），需用螺丝刀才能打开；

13. 贴 “禁止随意拨码” 警示标，避免非专业人员误操作。

金航标内部培训ppt3

2. 常见故障与排查流程

故障 1：拨码后设备无反应（显示 0 或乱码）

· 排查步骤：

1. 检查电源：设备是否通电，电压是否正常（如 5V 设备需 4.8-5.2V）；

14. 公共端检测：万用表通断档测拨码器公共端与设备 GND，若断开，重新焊接或插拔端子；

15. 档位检测：用万用表测各档位与公共端的通断，半档位状态需重新拨动至完全 ON/OFF；

· 案例：某传感器拨码 5 后无反应，检测发现公共端导线虚接，重新焊接后恢复正常。

故障 2：拨数与设备识别不一致（如拨 10 显示 2）

· 排查步骤：

1. 确认拨码器类型：二进制误按十进制操作（如拨 10 时直接拨 “10” 档位，实际需编码 1010）；

16. 高低位顺序：二进制拨码器用 “拨 1 验证法”，若拨 1 显示 8，需反向解读编码；

17. 触点氧化：用细砂纸（目数≥1000）轻轻打磨氧化的触点，再用异丙醇清洁；

· 案例：十进制拨码 10 显示 1，排查发现十位个位颠倒，重新标注方向后拨码正常。

故障 3：拨码后设备偶尔离线（信号不稳定）

· 排查步骤：

1. 振动影响：检查设备是否固定牢固，拨码器是否因振动导致档位偏移，需重新固定设备并加固拨码器（用热熔胶粘贴边缘）；

18. 电磁干扰：工业变频器附近的拨码器需用屏蔽线连接引脚，屏蔽层接地（接地电阻≤4Ω）；

· 案例：某车间 PLC 拨码后偶尔离线，发现设备未固定，振动导致拨码半档位，加固设备后故障消除。

总结：拨码器拨数 1-10—— 从 “正确操作” 到 “稳定应用”

拨码器拨数 1-10 的核心是 “先辨类型，再按逻辑操作”：二进制需牢记编码表与高低位顺序，十进制需区分十位个位，两者均需通过万用表检测与上电验证确保正确性。在实际应用中，结合场景选择合适的拨码器（工业选抗振型，家用选小型化），并做好维护与故障排查，才能实现 “零失误拨码、长期稳定运行”。
